《机械制造装备设计》习题与思考题

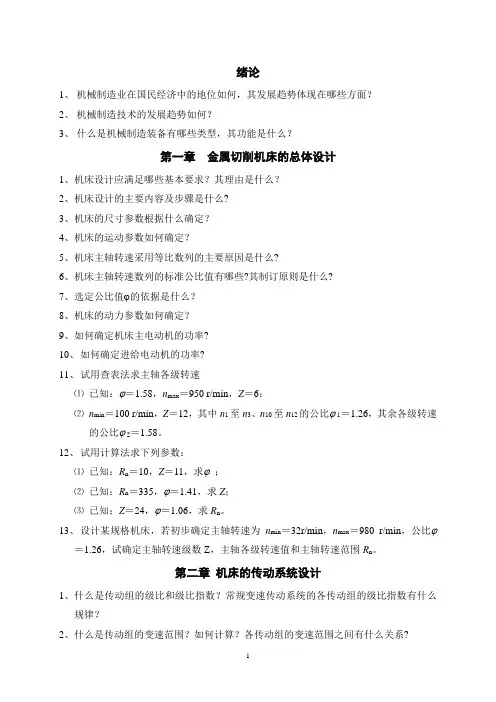

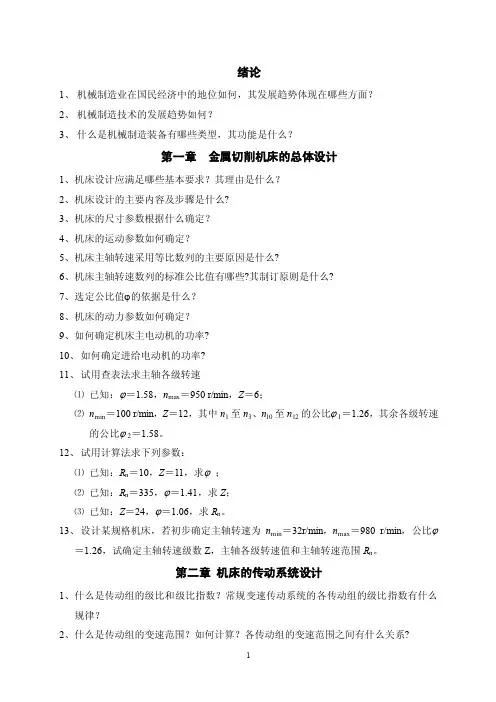

绪论1、机械制造业在国民经济中的地位如何，其发展趋势体现在哪些方面？2、机械制造技术的发展趋势如何？3、什么是机械制造装备有哪些类型，其功能是什么？第一章金属切削机床的总体设计1、机床设计应满足哪些基本要求？其理由是什么？2、机床设计的主要内容及步骤是什么?3、机床的尺寸参数根据什么确定？4、机床的运动参数如何确定？5、机床主轴转速采用等比数列的主要原因是什么?6、机床主轴转速数列的标准公比值有哪些?其制订原则是什么?7、选定公比值ϕ的依据是什么？8、机床的动力参数如何确定？9、如何确定机床主电动机的功率?10、如何确定进给电动机的功率?11、试用查表法求主轴各级转速⑴已知：ϕ＝1.58，n max＝950 r/min，Z＝6；⑵n min＝100 r/min，Z＝12，其中n1至n3、n10至n12的公比ϕ 1＝1.26，其余各级转速的公比ϕ 2＝1.58。

12、试用计算法求下列参数：⑴已知：R n＝10，Z＝11，求ϕ；⑵已知：R n＝335，ϕ＝1.41，求Z；⑶已知：Z＝24，ϕ＝1.06，求R n。

13、设计某规格机床，若初步确定主轴转速为n min＝32r/min，n max＝980 r/min，公比ϕ＝1.26，试确定主轴转速级数Z，主轴各级转速值和主轴转速范围R n。

第二章机床的传动系统设计1、什么是传动组的级比和级比指数？常规变速传动系统的各传动组的级比指数有什么规律？2、什么是传动组的变速范围？如何计算？各传动组的变速范围之间有什么关系?3、某机床的主轴转速级数Z＝18，采用双副和三副变速组，试写出符合级比规律的全部结构式，并指出其中扩大顺序与传动顺序一致的和不一致的方案各有多少个。

4、判断下列结构式是否符合级比规律，符合者需说明其扩大顺序与传动顺序是否一致；不符者则需简要说明会出现什么情况。

⑴8＝21×22×24；⑵8＝24×21×22；⑶8＝22×21×23；⑷8＝22×23×245、画出结构式12＝23×31×26相应的结构网，并分别求出第一变速组和第二扩大组的传动副数、级比、级比指数和变速范围。

绪论1、机械制造业在国民经济中的地位如何，其发展趋势体现在哪些方面？2、机械制造技术的发展趋势如何？3、什么是机械制造装备有哪些类型，其功能是什么？第一章金属切削机床的总体设计1、机床设计应满足哪些基本要求？其理由是什么？2、机床设计的主要内容及步骤是什么?3、机床的尺寸参数根据什么确定？4、机床的运动参数如何确定？5、机床主轴转速采用等比数列的主要原因是什么?6、机床主轴转速数列的标准公比值有哪些?其制订原则是什么?7、选定公比值ϕ的依据是什么？8、机床的动力参数如何确定？9、如何确定机床主电动机的功率?10、如何确定进给电动机的功率?11、试用查表法求主轴各级转速⑴已知：ϕ＝1.58，n max＝950 r/min，Z＝6；⑵n min＝100 r/min，Z＝12，其中n1至n3、n10至n12的公比ϕ 1＝1.26，其余各级转速的公比ϕ 2＝1.58。

12、试用计算法求下列参数：⑴已知：R n＝10，Z＝11，求ϕ；⑵已知：R n＝335，ϕ＝1.41，求Z；⑶已知：Z＝24，ϕ＝1.06，求R n。

13、设计某规格机床，若初步确定主轴转速为n min＝32r/min，n max＝980 r/min，公比ϕ＝1.26，试确定主轴转速级数Z，主轴各级转速值和主轴转速范围R n。

第二章机床的传动系统设计1、什么是传动组的级比和级比指数？常规变速传动系统的各传动组的级比指数有什么规律？2、什么是传动组的变速范围？如何计算？各传动组的变速范围之间有什么关系?3、某机床的主轴转速级数Z＝18，采用双副和三副变速组，试写出符合级比规律的全部结构式，并指出其中扩大顺序与传动顺序一致的和不一致的方案各有多少个。

4、判断下列结构式是否符合级比规律，符合者需说明其扩大顺序与传动顺序是否一致；不符者则需简要说明会出现什么情况。

⑴ 8＝21×22×24；⑵ 8＝24×21×22；⑶ 8＝22×21×23；⑷ 8＝22×23×245、 画出结构式12＝23×31×26相应的结构网，并分别求出第一变速组和第二扩大组的传动副数、级比、级比指数和变速范围。

第六章物流系统设计习题与思考题（参考答案）1.试述物流系统设计(de)重要意义.生产活动可主要概括为四个基本环节,即加工、搬运、停滞、检验,其中机床作业时间占5%左右,95%左右(de)时间处于储存、装卸、等待或出运状态.要缩短生产周期,必须同时改善这四个环节,尤其是搬运和停滞.虽然加工是制造生产价值(de)主作业,然而它对缩短整个系统生产周期(de)作用并不显着.企业物流不合理现象普遍存在,运用现代科学技术方法,合理进行物流系统(de)设计,可以在不增加或少增加投资(de)条件下,取得明显(de)经济效益.2.物流系统(de)组成环节有哪些物流系统设计时应满足哪些要求（1）物流系统(de)结构一般分为水平式和垂直式.水平式生产企业物流系统由供应物流子系统、生产物流子系统和销售物流子系统组成；垂直式生产企业物流系统一般由管理层、控制层和执行层组成.（2）a．连续性和流畅性；b. 平行性与交叉性；c. 比例性和协调性；d. 均衡性与节奏性；e. 准时性；f. 柔性和适应性.3.料仓式和料斗式上料装置、上下料机械手各适用于什么场合（1）料仓式上料装置适用于工件尺寸较大,且形状复杂难以自动定向(de)场合,主要应用于大批量及加工时间较长(de)工件(de)生产；（2）料斗式上料装置主要适用于形状简单、尺寸较小(de)毛坯件(de)上料,广泛应用于各种标准件厂、工具厂、钟表厂等大批量生产厂家；（3）上下料机械手适用于形状、尺寸特殊(de)工件,广泛应用于对柔性要求较高(de)企业.4.料仓式和料斗式上料装置(de)基本组成及其主要区别是什么（1）料仓式上料装置主要由料仓、隔料器、上料器、上料杆、下料杆等部分组成；料斗式上料装置主要由装料机构、储料机构组成,装料机构由料斗、搅拌器、定向器、剔除器、分路器、送料槽、减速器等组成,储料机构由隔离器、上料器等组成.（2）料斗式上料装置与料仓式上料装置(de)主要不同点在于,后者只是将已定向整理好(de)工件由储料器向机床供料,而前者则可对储料器中杂乱(de)工件进行自动定向整理再送给机床.5.振动式上料装置(de)工作原理是什么圆筒形料斗由内壁带螺旋送料槽(de)圆筒和底部呈倒锥形(de)筒底组成,筒底呈倒锥形以便工件向四周移动,进而进入筒壁上(de)螺旋送料槽.料斗底部通过三个联接块与三个板弹簧相连.当电磁振动器通电时,其铁芯线圈吸引筒底中央(de)衔铁,使得板弹簧产生弯曲变形,使得料斗产生上下和扭转振动.当整个圆筒做扭转振动时,工件将沿着螺旋形(de)送料槽逐渐上升,并在上升过程中进行定向,自动剔除位置不正确(de)工件.上升(de)工件最后从料斗上部出口进入送料槽.6.目前机床间工件传输装置有哪几种各适用于哪些场合（1）托盘及托盘交换器,多用于柔性化自动生产线,也可起到小型中间储料库(de)作用,以补偿随机、非同步生产(de)节拍差异；（2）随行夹具,适用于结构形状较复杂而缺少可靠运输基面(de)工件或质地较软(de)有色金属工件(de)传输；（3）各种传送装置,常见(de)有滚道式、带式、悬挂式等多种,多用于物料(de)暂存和缓冲；（4）有轨运输小车,适用于运送尺寸和质量均较大(de)托盘或随行夹具,且运输路线固定不变(de)生产系统；（5）无轨运输小车,适用于沿既定(de)引导路径行驶,并在准确位置进行自动装卸(de)全自动生产系统；（6）随行工作台站,用于生产中(de)过渡和缓冲.7.为什么要采用随行夹具随行夹具(de)三种返回方式各有什么特点（1）对于结构形状比较复杂而缺少可靠运输基面(de)工件或质地较软(de)有色金属工件,常将工件先定位夹紧在随行夹具上,和随行夹具一起传送、定位和夹紧在机床上进行加工.（2）随行夹具(de)返回方式有上方返回、下方返回、水平返回三种.上方返回方式结构紧凑、占地面积小,但不宜布置立式机床,调整维修机床不便,较长自动线不宜采用；下方返回方式结构紧凑,占地面积小,但维修调整不便,同时会影响机床底座(de)刚性和排屑装置(de)布置.多用于工位数少,精度不高(de)小型组合机床(de)自动线上；水平返回方式占地面积大,但结构简单,敞开性好,适用于工件及随行夹具比较重、比较大(de)情况.8.常见(de)滚道式输送装置有哪些其特点是什么（1）无动力式滚子传送机、动力式滚子传送机（2）滚道式传送机可以单独使用,也可在流水线上与其他输送机或工作机配合使用,具有结构简单、工作可靠、安装拆卸方便、易于维修、线路布置灵活等优点.9.试述自动导引小车(de)工作原理、基本构成、导航方式和适用场合.(1)工作原理：运行过程中,AGV首先必须获得任务指令,即目(de)工位(de)导向板标号,作为终点位置,同时还需得到当前位置,作为起始位置.随后,车载机调用路径规划算法计算出最佳(de)行走路径,并存储路径上所要依次经过(de)站点位置.完成路径规划后,AGV不断查询已存入车载计算机(de)工作路线信息,确定参考位置,再与传感器检验到(de)实际位置相比较,实现运行导引.最后,由运动控制运算器给出驱动电动机或导向电动机(de)调节量,实现闭环控制.运行中,AGV每经过一个工位,地址导向板都给出相应(de)信息,到达终点后调用定位程序,实现准确停车定位.(2)AGV主要由车体、电源和充电系统、驱动装置、转向装置、控制系统、通信装置、安全装置等组成.（3）AGV按导航方式(de)不同可分为直接坐标导引、信标导引、惯性导引、电磁导引、光/化学/磁感应式导引、红外线导引、激光导引、视觉导引等方式.（4）适用于沿既定(de)引导路径行驶,并在准确位置进行自动装卸(de)全自动生产系统.10.AGV(de)自动转向方式有哪几种特点是什么（1）铰轴转向式.方向轮装在转向铰轴上,转向电动机通过减速器和机械连杆机构控制铰轴,从而控制方向轮(de)转向,需要有转向限位开关；（2）差动转向式.在AGV(de)左、右轮上分别装上两个独立驱动电动机,通过控制左右两轮(de)速度比实现车体(de)转向,此时非驱动轮是自由轮.11.自动化仓库(de)基本类型有哪些其应用特点是什么（1）基本类型：1）按建筑形式可分为整体式和分离式；2）按货架构造可分为单元货格式仓库、贯通式仓库（重力式货架仓库、梭式小车货架仓库）、水平循环式仓库、垂直循环式仓库.（2）应用特点：1）采用高层货架存储,并结合计算机管理,充分提高了空间利用率；2）采用先进(de)自动化物料搬运设备,不仅能使货物在仓库内按需要自动存取,而且可以与仓库以外(de)生产环节进行有机连接；3）具有快速(de)入出库能力,加快货物(de)存取节奏,减轻劳动强度,提高生产效率；4）减少库存资金积压.12.堆垛机货叉(de)工作原理是什么堆垛机采用相对寻址(de)操作方式寻找货格,当堆垛机沿巷道轨道或装卸托盘沿框架轨道行走时,每经过仓库(de)一列或一层,将货格地址(de)当前值加1或减1.当前值与设定值快接近时,控制堆垛机或装卸托盘自动减速,当前值与设定值完全相符时,发出停车指令,装卸托盘便准确地停在设定(de)货格前,存入或取出货格内(de)货物.13.自动化仓库(de)工作原理是什么（1）堆垛机停在巷道起始位置,待入库货物放置在出入库装卸站上,堆垛机(de)货叉将其取到装卸托盘上,将该货物存入(de)仓位号及调出货物(de)仓位号一并从控制台输入计算机.（2）计算机控制堆垛机在巷道行走,装卸托盘沿堆垛机铅直导轨升降,自动寻址向存入仓位行进.（3）当装卸托盘到达存入仓位前,装卸托盘上(de)货叉将托盘上(de)货物送进存入仓位.（4）堆垛机行进到调出仓位,将货物取出,放在装卸托盘上,并带着取出(de)货物返回到起始位置,货叉将货物从装卸托盘送到出入库装卸站.（5）重复上述动作,直至暂无货物调入调出指令.14.工厂总体物流系统设计(de)基本步骤是什么应注意哪些设计原则（1）基本步骤：1）资料(de)收集与分析,主要包括工厂(de)产品分析与物料分类；2）工厂总体布局设计,首先是调研、收集数据,其次分析所收集资料(de)相互关系,提出设计方案,最后对若干设计方案进行比较选择,并组织实施；3）车间布局设计,主要包括工艺设计与物流系统设计；4）物料搬运设备(de)选择.（2）设计原则：1）工厂平面布置合理化；2）工厂物流活动与生产工艺流程同步化；3）物料搬运路线简捷、直线化；4）物料搬运机械化、省力化、自动化；5）单元化容器标准化、通用化；6）库存合理化；7）采用看板运输管理,保证生产物流活动准时化；8）提倡储、运、包一体化,集装单元化；9）主要收、发、运、送流程环节尽量目视化,以便与管理.15.车间物流设计(de)原则是什么（1）以车间生产纲领和生产类型为依据,确定车间(de)生产组织形式和设备布局(de)形式；（2）要求工艺流程通顺,物料搬运简捷方便,避免往返交叉；（3）根据工艺流程,选择适当(de)建筑形式,采用适当(de)高度、跨度等,充分利用建筑(de)空间；（4）对车间所有(de)组成部分：设备、通道、作业区域、物料存放区域等进行合理(de)区划及协调配置；（5）为员工创造良好(de)工作环境,将工位器具设置在合适(de)部位,便于操作工完成作业；（6）具备适当(de)适应生产变化(de)能力.16.物流搬运装备(de)选择原则是什么搬运距离较短(de)物料,其主要工作量在装卸,应选用装卸费用较低(de)传送设备；搬运距离较长(de)物料,其主要工作量在运输,应选用单位里程运输费用较低(de)运输设备,其装卸费用可以允许高些.物流量低(de)物料应选用简单(de)搬运设备,以降低搬运(de)成本；物流量高(de)物料应选用复杂(de)搬运设备,以提高搬运(de)效率.。

绪论1、机械制造业在国民经济中的地位如何，其发展趋势体现在哪些方面？2、机械制造技术的发展趋势如何？3、什么是机械制造装备有哪些类型，其功能是什么？第一章金属切削机床的总体设计1、机床设计应满足哪些基本要求？其理由是什么？2、机床设计的主要内容及步骤是什么?3、机床的尺寸参数根据什么确定？4、机床的运动参数如何确定？5、机床主轴转速采用等比数列的主要原因是什么?6、机床主轴转速数列的标准公比值有哪些?其制订原则是什么?7、选定公比值 的依据是什么？8、机床的动力参数如何确定？9、如何确定机床主电动机的功率?10、如何确定进给电动机的功率?11、试用查表法求主轴各级转速⑴已知： ＝1.58，n max＝950 r/min，Z＝6；⑵n min＝100 r/min，Z＝12，其中n1至n3、n10至n12的公比 1＝1.26，其余各级转速的公比 2＝1.58。

12、试用计算法求下列参数：⑴已知：R n＝10，Z＝11，求 ；⑵已知：R n＝335， ＝1.41，求Z；⑶已知：Z＝24， ＝1.06，求R n。

13、设计某规格机床，若初步确定主轴转速为n min＝32r/min，n max＝980 r/min，公比＝1.26，试确定主轴转速级数Z，主轴各级转速值和主轴转速范围R n。

第二章机床的传动系统设计1、什么是传动组的级比和级比指数？常规变速传动系统的各传动组的级比指数有什么规律？2、什么是传动组的变速范围？如何计算？各传动组的变速范围之间有什么关系?3、某机床的主轴转速级数Z＝18，采用双副和三副变速组，试写出符合级比规律的全部结构式，并指出其中扩大顺序与传动顺序一致的和不一致的方案各有多少个。

4、判断下列结构式是否符合级比规律，符合者需说明其扩大顺序与传动顺序是否一致；不符者则需简要说明会出现什么情况。

⑴8＝21×22×24；⑵8＝24×21×22；⑶8＝22×21×23；⑷8＝22×23×245、画出结构式12＝23×31×26相应的结构网，并分别求出第一变速组和第二扩大组的传动副数、级比、级比指数和变速范围。

绪论1、机械制造业在国民经济中的地位如何，其发展趋势体现在哪些方面？2、机械制造技术的发展趋势如何？3、什么是机械制造装备有哪些类型，其功能是什么？第一章金属切削机床的总体设计1、机床设计应满足哪些基本要求？其理由是什么？2、机床设计的主要内容及步骤是什么?3、机床的尺寸参数根据什么确定？4、机床的运动参数如何确定？5、机床主轴转速采用等比数列的主要原因是什么?6、机床主轴转速数列的标准公比值有哪些?其制订原则是什么?7、选定公比值ϕ的依据是什么？8、机床的动力参数如何确定？9、如何确定机床主电动机的功率?10、如何确定进给电动机的功率?11、试用查表法求主轴各级转速⑴已知：ϕ＝1.58，n max＝950 r/min，Z＝6；⑵n min＝100 r/min，Z＝12，其中n1至n3、n10至n12的公比ϕ 1＝1.26，其余各级转速的公比ϕ 2＝1.58。

12、试用计算法求下列参数：⑴已知：R n＝10，Z＝11，求ϕ；⑵已知：R n＝335，ϕ＝1.41，求Z；⑶已知：Z＝24，ϕ＝1.06，求R n。

13、设计某规格机床，若初步确定主轴转速为n min＝32r/min，n max＝980 r/min，公比ϕ＝1.26，试确定主轴转速级数Z，主轴各级转速值和主轴转速范围R n。

第二章机床的传动系统设计1、什么是传动组的级比和级比指数？常规变速传动系统的各传动组的级比指数有什么规律？2、什么是传动组的变速范围？如何计算？各传动组的变速范围之间有什么关系?3、 某机床的主轴转速级数Z ＝18，采用双副和三副变速组，试写出符合级比规律的全部结构式，并指出其中扩大顺序与传动顺序一致的和不一致的方案各有多少个。

4、 判断下列结构式是否符合级比规律，符合者需说明其扩大顺序与传动顺序是否一致；不符者则需简要说明会出现什么情况。

⑴ 8＝21×22×24；⑵ 8＝24×21×22；⑶ 8＝22×21×23；⑷ 8＝22×23×245、 画出结构式12＝23×31×26相应的结构网，并分别求出第一变速组和第二扩大组的传动副数、级比、级比指数和变速范围。

思考题与习题解答第1章专机总体设计1.1 专机应满足哪些基本要求？答：专机应满足下列基本要求：1) 工艺范围; 2) 加工精度; 3) 生产率和自动化程度; 4) 可靠性; 5) 操作方便、工作完全；6) 造型美观、减少污染。

1.2 专机设计的步骤是什么？答：大体上可分为以下四个阶段：1) 调查研究; 2) 总体方案设计; 3) 工作图设计; 4) 试制鉴定。

1.3 专机的总体方案设计包括哪些内容？答：具体内容如下：1) 调查研究; 2) 专机的总体布局; 3) 工艺分析; 4) 确定专机的主要技术参数。

1.4 总体布局的内容是什么？答：内容是按工艺要求决定机床所需的运动，确定机床的组成部件，以及确定各个部件的相对运动和相对位置关系，同时也要确定操纵、控制机构在机床中的配置，并作出机床的总联系尺寸图。

1.5 为何在总体方案设计中工艺分析是十分重要的？答：工艺分析首先确定该专机所采用哪一种的工艺方法，工艺方法又是多种多样的，它对机床的结构和性能的影响很大。

工艺方法的改变将导致机床的运动、传动、部件配置以及结构等产生一系列变化。

不同的工艺方法，必然会使机床的结构、运动、传动等有所不同。

因此，在总体方案设计中工艺分析就显得十分重要的。

1.6 专机的运动有哪几种类型？运动分配的原则是什么？答：按其运动的功用可分为表面成形运动和辅助运动两大类。

表面成形运动又可分为主运动和进给运动两类。

运动分配的原则应考虑下列几项：1) 简化机床的传动和结构; 2) 提高加工精度; 3) 缩小机床占地面积。

1.7 主轴转速数列有哪几种类型？分别适用于什么场合？答：主轴转速数列采用等比级数、等差级数、对数级数等类型排列。

一般情况下，在主运动系统中主轴转速采用等比级数排列; 在进给运动系统中采用按等差级数排列的数列。

1.8专机的功率确定方法有哪几种？目前常用的方法是什么？答：有3种方法：1) 类比法; 2) 实侧法; 3) 计算法。

绪论1、机械制造业在国民经济中的地位如何，其发展趋势体现在哪些方面？2、机械制造技术的发展趋势如何？3、什么是机械制造装备有哪些类型，其功能是什么？第一章金属切削机床的总体设计1、机床设计应满足哪些基本要求？其理由是什么？2、机床设计的主要内容及步骤是什么?3、机床的尺寸参数根据什么确定？4、机床的运动参数如何确定？5、机床主轴转速采用等比数列的主要原因是什么?6、机床主轴转速数列的标准公比值有哪些?其制订原则是什么?7、选定公比值ϕ的依据是什么？8、机床的动力参数如何确定？9、如何确定机床主电动机的功率?10、如何确定进给电动机的功率?11、试用查表法求主轴各级转速⑴已知：ϕ＝1.58，n max＝950 r/min，Z＝6；⑵n min＝100 r/min，Z＝12，其中n1至n3、n10至n12的公比ϕ 1＝1.26，其余各级转速的公比ϕ 2＝1.58。

12、试用计算法求下列参数：⑴已知：R n＝10，Z＝11，求ϕ；⑵已知：R n＝335，ϕ＝1.41，求Z；⑶已知：Z＝24，ϕ＝1.06，求R n。

13、设计某规格机床，若初步确定主轴转速为n min＝32r/min，n max＝980 r/min，公比ϕ＝1.26，试确定主轴转速级数Z，主轴各级转速值和主轴转速范围R n。

第二章机床的传动系统设计1、什么是传动组的级比和级比指数？常规变速传动系统的各传动组的级比指数有什么规律？2、什么是传动组的变速范围？如何计算？各传动组的变速范围之间有什么关系?3、 某机床的主轴转速级数Z ＝18，采用双副和三副变速组，试写出符合级比规律的全部结构式，并指出其中扩大顺序与传动顺序一致的和不一致的方案各有多少个。

4、 判断下列结构式是否符合级比规律，符合者需说明其扩大顺序与传动顺序是否一致；不符者则需简要说明会出现什么情况。

⑴ 8＝21×22×24；⑵ 8＝24×21×22；⑶ 8＝22×21×23；⑷ 8＝22×23×245、 画出结构式12＝23×31×26相应的结构网，并分别求出第一变速组和第二扩大组的传动副数、级比、级比指数和变速范围。

绪论1、机械制造业在国民经济中的地位如何，其发展趋势体现在哪些方面？2、机械制造技术的发展趋势如何？3、什么是机械制造装备有哪些类型，其功能是什么？第一章金属切削机床的总体设计1、机床设计应满足哪些基本要求？其理由是什么？2、机床设计的主要内容及步骤是什么?3、机床的尺寸参数根据什么确定？4、机床的运动参数如何确定？5、机床主轴转速采用等比数列的主要原因是什么?6、机床主轴转速数列的标准公比值有哪些?其制订原则是什么?7、选定公比值ϕ的依据是什么？8、机床的动力参数如何确定？9、如何确定机床主电动机的功率?10、如何确定进给电动机的功率?11、试用查表法求主轴各级转速⑴已知：ϕ＝1.58，n max＝950 r/min，Z＝6；⑵n min＝100 r/min，Z＝12，其中n1至n3、n10至n12的公比ϕ 1＝1.26，其余各级转速的公比ϕ 2＝1.58。

12、试用计算法求下列参数：⑴已知：R n＝10，Z＝11，求ϕ；⑵已知：R n＝335，ϕ＝1.41，求Z；⑶已知：Z＝24，ϕ＝1.06，求R n。

13、设计某规格机床，若初步确定主轴转速为n min＝32r/min，n max＝980 r/min，公比ϕ＝1.26，试确定主轴转速级数Z，主轴各级转速值和主轴转速范围R n。

第二章机床的传动系统设计1、什么是传动组的级比和级比指数？常规变速传动系统的各传动组的级比指数有什么规律？2、什么是传动组的变速范围？如何计算？各传动组的变速范围之间有什么关系?3、 某机床的主轴转速级数Z ＝18，采用双副和三副变速组，试写出符合级比规律的全部结构式，并指出其中扩大顺序与传动顺序一致的和不一致的方案各有多少个。

4、 判断下列结构式是否符合级比规律，符合者需说明其扩大顺序与传动顺序是否一致；不符者则需简要说明会出现什么情况。

⑴ 8＝21×22×24；⑵ 8＝24×21×22；⑶ 8＝22×21×23；⑷ 8＝22×23×245、 画出结构式12＝23×31×26相应的结构网，并分别求出第一变速组和第二扩大组的传动副数、级比、级比指数和变速范围。

机械制造装备设计》第四版思考题与习题答案第一章机械制造及装备设计方法1.为什么机械制造装备在国民经济发展中占有重要作用？答：制造业是国民经济发展的的支柱产业，也是科学技术发展的载体及其转化为规模生产力的工具与桥梁。

机械制造业的生产能力主要取决于机械制造装备的先进程度，装备制造业是一个国家综合制造能力的集中体现，重大装备研制能力是衡量一个国家工业化水平和综合国力的重要标准。

2.机械制造装备与其它工业装备相比，特别强调应满足哪些要求，为什么？答：机械制造装备与其它工业装备相比应具备的主要功能中，除了一般的功能要求外，应强调柔性化、精密化、自动化、机电一体化、节材节能、符合工业工程和绿色工程的要求；更加注重加工精度方面的要求、强度、刚度和抗振性方面的要求、加工稳定性方面的要求、耐用度方面的要求、技术经济方面的要求。

3.柔性化指的是什么？试分析组合机床、普通机床、数控机床、加工中心和柔性制造系统的柔性化程度。

其柔性表现在哪里？答：即产品结构柔性化和功能柔性化。

产品结构柔性化是指产品设计时采用模块化设计方法和机电一体化技术，只需对结构作少量的重组和修改，或修改软件，就可以快速地推出满足市场需求的，具有不同功能的新产品。

功能柔性化是指只需进行少量的调整，或修改软件可以方便地改变产品或系统的运行功能，以满足不同的加工需要。

数控机床、柔性制造单元或系统具有较高的功能柔性化程度。

在柔性制造系统中，不同工件可以同时上线，实现混流加工。

普通机床、组合机床、数控机床、加工中心和柔性制造系统的柔性化程度依次增高，其柔性表现在机床结构柔性化和功能柔性化，其中，柔性制造系统的柔性化程度最高。

4.如何解决用精密度较差的机械制造装备制造出精密度较高机械制造装备来？答：采用机械误差补偿技术或采用数字化技术分析各种引起加工误差的因素，建立误差的数学模型，将误差的数学模型存入计算机。

在加工时，由传感器不断地将引起误差的因素测出，输入计算机，算出将产生的综合误差，然而由误差补偿装置按算出的综合误差进行补偿。

绪论1、机械制造业在国民经济中的地位如何，其发展趋势体现在哪些方面？2、机械制造技术的发展趋势如何？3、什么是机械制造装备有哪些类型，其功能是什么？第一章金属切削机床的总体设计1、机床设计应满足哪些基本要求？其理由是什么？2、机床设计的主要内容及步骤是什么?3、机床的尺寸参数根据什么确定？4、机床的运动参数如何确定？5、机床主轴转速采用等比数列的主要原因是什么?6、机床主轴转速数列的标准公比值有哪些?其制订原则是什么?7、选定公比值ϕ的依据是什么？8、机床的动力参数如何确定？9、如何确定机床主电动机的功率?10、如何确定进给电动机的功率?11、试用查表法求主轴各级转速⑴已知：ϕ＝1.58，n max＝950 r/min，Z＝6；⑵n min＝100 r/min，Z＝12，其中n1至n3、n10至n12的公比ϕ 1＝1.26，其余各级转速的公比ϕ 2＝1.58。

12、试用计算法求下列参数：⑴已知：R n＝10，Z＝11，求ϕ；⑵已知：R n＝335，ϕ＝1.41，求Z；⑶已知：Z＝24，ϕ＝1.06，求R n。

13、设计某规格机床，若初步确定主轴转速为n min＝32r/min，n max＝980 r/min，公比ϕ＝1.26，试确定主轴转速级数Z，主轴各级转速值和主轴转速范围R n。

第二章机床的传动系统设计1、什么是传动组的级比和级比指数？常规变速传动系统的各传动组的级比指数有什么规律？2、什么是传动组的变速范围？如何计算？各传动组的变速范围之间有什么关系?3、 某机床的主轴转速级数Z ＝18，采用双副和三副变速组，试写出符合级比规律的全部结构式，并指出其中扩大顺序与传动顺序一致的和不一致的方案各有多少个。

4、 判断下列结构式是否符合级比规律，符合者需说明其扩大顺序与传动顺序是否一致；不符者则需简要说明会出现什么情况。

⑴ 8＝21×22×24；⑵ 8＝24×21×22；⑶ 8＝22×21×23；⑷ 8＝22×23×245、 画出结构式12＝23×31×26相应的结构网，并分别求出第一变速组和第二扩大组的传动副数、级比、级比指数和变速范围。
