加药计量泵的结构及工作原理

加药计量泵型号概述及工作原理一、加药计量泵概述作为流体精密计量与投加的理想设备，加药计量泵如今已被广泛地应用于包括制药、食品饮料和石油化工行业在内的各个领域，在工艺过程担负着强腐蚀性、毒害性、高粘性和高压介质的计量添加任务。

报告经过超过半个世纪的实践应用和技术改进，现在加药计量泵已经进入其高速增长期。

现在，成熟的动力驱动方式和液体输送端(泵头)材料技术使得新型加药计量泵几乎可以完成输送任何常规和特殊介质的要求，其工作压力和容量亦能满足工业生产的绝大多数要求。

随着人们对生产工艺过程指标和自动化程度要求的普遍提高，作为化学药剂计量和添加环节的最终执行机构，加药计量泵的安全性和可控制性变得日益重要起来。

石油化工等行业向来以生产过程的高度自动化而著称，也是集散式、分布式和智能式计算机控制系统应用最广泛的领域之一，因而要求与之相配套的执行器——加药计量泵亦要具备灵活多样的控制模式，可以方便地与计算机系统构成各种控制回路，实现更复杂更精确的过程控制。

二、加药计量泵的基本工作原理众所周知，加药计量泵主要由动力驱动、流体输送和调节控制三部分组成。

动力驱动装置经由机械联杆系统带动流体输送隔膜(活塞)实现往复运动：隔膜(活塞)于冲程的前半周将被输送流体吸入并于后半周将流体排出泵头;所以，改变冲程的往复运动频率或每一次往复运动的冲程长度即可达至调节流体输送量之目的。

精密的加工精度保证了每次泵出量进而实现被输送介质的精密计量。

因其动力驱动和流体输送方式的不同，机械加药计量泵可以大致划分成柱塞式和隔膜式两大种类。

2.1、柱塞式加药计量泵主要有普通有阀泵和无阀泵两种。

柱塞式加药计量泵因其结构简单和耐高温高压等优点而被广泛应用于石油化工领域。

针对高粘度介质在高压力工况下普通柱塞泵的不足，一种无阀旋转柱塞式加药计量泵受到愈来愈多的重视，被广泛应用于糖浆、巧克力和石油添加剂等高粘度介质的计量添加。

因被计量介质和泵内润滑剂之间无法实现完全隔离这一结构性缺点，柱塞式加药计量泵在高防污染要求流体计量应用中受到诸多限制。

计量泵的基本工作原理简介：计量泵是一种用于输送和计量液体的设备，广泛应用于化工、石油、医药等领域。

本文将详细介绍计量泵的基本工作原理，包括结构、工作原理和应用。

一、计量泵的结构计量泵通常由泵体、驱动装置、计量装置和控制系统组成。

1. 泵体：泵体是计量泵的主体部份，通常由进出口管道、泵腔和转子组成。

泵体材料普通选用耐腐蚀的金属或者合金，以适应不同的工作环境。

2. 驱动装置：驱动装置用于提供动力，常见的驱动方式有电动机、气动马达等。

驱动装置通过传动装置将动力传递给泵体，驱动泵体进行工作。

3. 计量装置：计量装置用于测量和控制液体的流量，常见的计量装置有齿轮计量装置、柱塞计量装置等。

计量装置能够准确地计量液体的流量，并根据需要进行调节。

4. 控制系统：控制系统用于监测和控制计量泵的工作状态，常见的控制方式有手动控制和自动控制。

控制系统能够实时监测泵的运行情况，并根据需要进行调整和控制。

二、计量泵的工作原理计量泵的工作原理基于泵体内部的容积变化来实现液体的输送和计量。

1. 进料阶段：当计量泵开始工作时，泵体内的转子开始旋转，泵腔内的容积逐渐增大。

此时，进口阀门打开，液体通过进口管道进入泵腔。

2. 排出阶段：随着转子的旋转，泵腔内的容积逐渐减小。

此时，进口阀门关闭，出口阀门打开，液体被推送到出口管道中。

3. 计量阶段：计量装置通过测量泵腔内的容积变化，准确计量液体的流量。

计量装置将测量结果传递给控制系统，控制系统根据设定的参数进行调节。

4. 循环重复：计量泵根据设定的工作参数，循环进行进料、排出和计量的过程，实现持续的液体输送和计量。

三、计量泵的应用计量泵广泛应用于各个行业，特殊是对液体计量要求较高的领域。

1. 化工行业：计量泵在化工行业中用于输送和计量各种化学液体，如酸、碱、溶剂等。

它能够准确计量液体的流量，确保生产过程的稳定性和质量。

2. 石油行业：计量泵在石油行业中用于输送和计量原油、石油产品等。

它能够适应高压、高温等恶劣的工作环境，并具有较高的计量精度。

加药装置工作原理加药装置是一种常见的设备，用于向液体或气体中添加化学药剂以实现特定的处理目的。

它广泛应用于水处理、化工、环保等领域。

本文将介绍加药装置的工作原理和主要组成部分。

一、工作原理加药装置的工作原理可以简单概括为以下几个步骤：1. 药剂供应：加药装置通常需要连接至药剂供应系统，药剂供应系统提供所需的化学药剂。

药剂可以是液体或固体形式，具体取决于应用的需求。

2. 药剂输送：药剂通过输送管道进入加药装置。

输送管道的设计通常考虑到药剂的特性，确保药剂不受污染或损坏。

输送管道可以是单向流动的，也可以是循环使用的。

3. 控制系统：加药装置配备了控制系统，用于控制药剂的加入量和加入时间。

控制系统可以采用自动化程序，也可以由操作员手动控制。

控制系统能够确保药剂添加的准确性和稳定性。

4. 混合与反应：药剂在进入加药装置后，与液体或气体混合并发生化学反应。

反应的具体过程和结果取决于所使用的药剂以及应用的需求。

5. 成品处理：处理后的液体或气体经过加药装置后，可以进一步进行后续处理或直接使用。

成品处理的具体步骤取决于特定的应用，例如水处理过程中的过滤、沉淀等。

二、主要组成部分加药装置一般由以下几个主要组成部分构成：1. 药剂供应系统：药剂供应系统用于提供所需的药剂。

它可以包括存储容器、药剂泵、输送管道等。

存储容器通常具有一定的容量，以确保药剂能够持续供应。

2. 控制系统：控制系统用于控制药剂的加入量和加入时间。

它可以采用自动化的电气或电子设备，也可以由操作员手动控制。

3. 混合与反应设备：混合与反应设备用于将药剂与液体或气体混合并发生化学反应。

它可以是搅拌桨、静态混合器、反应釜等形式。

4. 输送管道：输送管道用于将药剂从药剂供应系统输送至混合与反应设备。

它通常具有一定的耐腐蚀性和耐高压性能。

5. 监测与控制设备：监测与控制设备用于对加药过程进行监测和调节。

它可以包括传感器、仪表、监控系统等，以确保加药装置的安全运行和良好效果。

加药计量泵的由电机、传动箱、缸体等三部份组成，加药计量泵引传动箱部件是由凸轮机构、行程调节机构和速比蜗轮机构组成；通过旋转调节手轮来实行调节挺杆行程，从而改变膜片伸缩距离来达到改变流量的目的。

缸体部件是由泵头、吸入阀组、排出阀组、膜片隔膜片底座等组成，接下来就为大家详细的讲解一下，希望对大家有所帮助。

一、循环水加药装置工作原理循环水加药装置是一种全新概念的化学水处理加药设备，广泛于火力发电、石油、化工等行业炉水处理系统、原水处理系统以及废水处理系统。

它是由计量泵、搅拌机、溶液箱、控制系统、管路及阀门等组件安装在同一底座上，实现药液溶配、计量投加功能。

循环水加药装置按其用途可分为：PAC投加系统、PAM 投加系统、阻垢剂（缓蚀剂)加药装置、杀菌剂加药装置、浓硫酸加药装置、次氯酸钠加药装置。

特点自动控制系统的功能介绍:在自动控制状态下，系统根据流量、PH值、电导率、浊度等信号经PLC/上位机或DCS处理，自动调节计量磊转速和行程，调节范围0～100%。

变频器的转速控制输入信号为标准的4～20mA信号。

所有计量泵及搅拌器的状态和故障信号可根据需要远传至DCS或上机位，DCS或上机位可根据需要远程启动、停止加药泵。

1.根据不同技术要求，电气控制柜可选用就地手动控制、半自动控制、全自动控制等功能。

2.溶液箱可根据不同耐腐蚀要求采用碳钢、316不锈钢、304不锈钢、玻璃钢、PE等材质。

二、污水加药装置工作原理污水加药装置主要是对生活污水和与之类似的工业有机污水处理，其主要处理手段是采用目前较为成熟的生化处理技术接触氧化法,水质参数按一般生活污水水质设计计算，包括药液溶配系统、计量投加系统、安全系统及控制系统组成。

按其功能可分为:酸碱加药装置、絮凝加药装置、杀菌加药装置等。

特点该系统组成:酸碱调节系统、消毒系统、助剂投加系统等。

药剂加入溶药箱内，按比例自动加入清水溶解，由计量投加系统投加药剂。

投加控制可采用手动投加，也可根据DCS系统输出控制信号，进行自动投加。

加药计量泵型号参数-台风泵业
一：加药计量泵产品概述
加药计量泵采用齿能减速，使用寿命长，维修成本低生产成本低。

此是往复型膜片式计量加药泵，体积小，节省安装空间。

每台配有底阀逆止阀，密封性更好。

可用于废气塔，加药系统、加药槽。

二：加药计量泵工作原理
加药计量泵电机经联轴器带动蜗杆并通过蜗轮减速使主铀和偏心轮作回转运动，由偏心轮带动挺杆在导简内作往复运动。

连同膜片，通过单向阀的作用使泵腔内逐渐形成真空，吸入阀打开，吸入液体；当膜片向前死点移动时，此时吸入阀关
闭，排出阀打开，液体在膜片的推动下排出在通过调节计定的行程的往复顺还工作形成续有压力、定量的排放液体
三：加药计量泵型号说明
四：加药计量泵型号参数表
五：加药计量泵性能特点
1. 操作安全，机械驱动隔膜。

2. 密封性好，无泄漏，装配维修简单安全。

3.它可以传输高粘度介质，腐蚀性液体和危险性的化学品。

4.流量调节能够调节冲程长度或电机频率。

5.隔膜为多层复合结构压制而成，第一层超韧性Teflon耐酸薄膜，第二层EPDM 弹性橡胶，第三层3.0mmSUS304支撑铁芯，第四层采用强化尼龙纤维补，第五层采用EPDM弹性橡胶完全包履，可有效提出升隔膜适用寿命。

六：加药计量泵使用案例。

加药泵加药机构原理一、加药泵的概念和作用加药泵是一种用于输送精确剂量液体或气体的设备，主要应用于化工、医药、食品等行业中的生产过程中。

加药泵可以实现对液体或气体的精确控制，保证生产过程中的准确性和稳定性。

二、加药泵的结构和组成1. 泵头：加药泵的核心部件，由进口阀、出口阀、隔膜和驱动装置组成。

2. 驱动装置：通常采用电机或气动马达，通过传动装置带动隔膜运动。

3. 进口管路：将液体或气体输送至泵头。

4. 出口管路：将经过泵头处理后的液体或气体输送至下一道工序。

三、加药机构的原理1. 工作原理加药机构主要由加药泵和控制系统组成。

在生产过程中，通过控制系统对加药泵进行调节，使其按照设定的剂量对液体或气体进行精确控制，并将其输送至下一道工序中。

具体来说，当控制系统发出信号时，驱动装置开始工作，泵头内的隔膜开始运动，将液体或气体从进口管路中吸入，并通过出口管路输送至下一道工序中。

2. 加药机构的优点加药机构具有以下优点：（1）精度高：加药机构可以实现对液体或气体的精确控制，保证生产过程中的准确性和稳定性。

（2）自动化程度高：加药机构可以通过控制系统进行自动化操作，减少人力投入，提高生产效率。

（3）可靠性强：加药机构采用先进的技术和材料制造而成，在生产过程中具有较高的可靠性和耐用性。

四、加药泵的分类1. 气动隔膜泵：采用空气压力作为驱动力，适用于输送各种腐蚀性、粘稠度较大、颗粒含量较高的液体或气体。

2. 电磁隔膜泵：采用电磁力作为驱动力，适用于输送低粘度、无固体颗粒、无腐蚀性的液体或气体。

3. 螺杆泵：采用螺杆旋转运动的原理，适用于输送高粘度、易结晶或易凝固的液体或气体。

4. 柱塞泵：采用柱塞作为泵头，适用于输送高压、高粘度、易结晶或易凝固的液体或气体。

五、加药机构的应用加药机构广泛应用于化工、医药、食品等行业中的生产过程中。

例如，在化工行业中，加药机构可以实现对各种化学品的精确控制，保证生产过程中的安全性和稳定性；在医药行业中，加药机构可以实现对各种药品的精确控制，保证药品质量和疗效；在食品行业中，加药机构可以实现对各种添加剂的精确控制，保证食品质量和安全性。

计量泵的工作原理、结构特点及常见故障处理方法一、计量泵的定义计量泵是一种可以满足各种严格的工艺流程需要，流量可以在0-100%范围内无级调节，用来输送液体（特别是腐蚀性液体）一种特殊容积泵。

计量泵也称定量泵或比例泵。

计量泵属于往复式容积泵，用于精确计量的，通常要求计量泵的稳定性精度不超过±1%。

随着现代化工业朝着自动化操作、远距离自动控制这一形势的不断发展，计量泵的配套性强、适应介质（液体）广泛的优势尤为显得特出。

计量泵是流体输送机械的一种,其突出特点是可以保持与排出压力无关的恒定流量。

使用计量泵可以同时完成输送、计量和调节的功能,从而简化生产工艺流程。

使用多台计量泵,可以将几种介质按准确比例输入工艺流程中进行混合。

由于其自身的突出,计量泵如今已被广泛地应用于石油化工、制药、食品等各工业领域中。

二、计量泵的分类⒈根据过流部分⑴柱塞、活塞式⑵机械隔膜式⑶液压隔膜式⒉根据驱动方式⑴电机驱动⑵电磁驱动⒊根据工作方式⑴往复式⑵回转式⑶齿轮式4. 根据泵特点⑴特大机座⑵大机座⑶中机座⑷小机座⑸微机座其他的分类方式：电控型，气控型，保温型，加热型，高黏度型等5.计量泵的结构该泵的由电机、传动箱、缸体等三部份组成。

传动箱部件是由涡轮蜗杆机构、行程调节机构和曲柄连杆机构组成；通过旋转调节手轮来实行高调节行程，从而改变移动轴的偏心距来达到改变柱塞（活塞）行程的目的。

缸体部件是由泵头、吸入阀组、排出阀组、柱塞和填料密封件组成。

6.计量泵的工作原理电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动弓型连杆的滑动调节座内作往复运动。

当柱塞向后死点移时，泵腔内逐渐形成真空，吸入阀打开，吸入液体；当柱塞向前死点移动时，此时吸入阀关闭，排出阀打开，液体在柱塞向进一步运动时排出。

在泵的往复顺还工作形成连续有压力、定量的排放液体。

7. 流量调节泵的流量调节是靠旋转调节手轮，带动调节螺杆转动，从而改变弓型连杆间的间距，改变柱塞（活塞）在泵腔内移动行程来决定流量的大小。

计量泵的结构及工作原理计量泵由动力端和液力端两部份组成。

动力端通过曲柄连杆机构促使柱塞作往复运动，通过N形轴调节机构来改变行程流量大小；液力端通过吸入、排出阀组起到输送液体的作用。

1). 动力端结构:动力端传动机构由电动机、电机托架、传动箱 (内含蜗轮付、N形轴曲柄连杆机构、行程调节机构) 、泵头托架等组成。

N形轴曲柄连杆机构传动平稳、可靠、结构紧凑、精度高、承载能力强,而且是闭式全封闭结构,在室内、外的条件下均能正常工作。

蜗杆轴上装有螺旋油轮,其排出的润滑油流入上套筒,润滑N形轴、调节螺母、端面轴承和偏心块等。

2). N形轴工作原理：柱塞的往复运动是由电机带动蜗杆旋转，通过蜗杆、下套筒，将动力传动给N形轴，N形轴与偏心块所形成的偏心，带动曲柄连杆机构和十字头运动。

当N形轴在下限位置时行程为0%，当N形轴在上限时行程为100%N形轴与偏心块的中心轴线与斜轴线呈同一夹角，其偏心值为S/4（全行程S的1/4），当N型轴与偏心块的中心轴线重合时（此时N轴处于下限位置），其偏心量为0；当N型轴被提升处于上限位置时，N型轴与偏心块的偏心量处于最大值（S/2），其行程长度为2倍偏心值，即全行程S。

随着N形轴位置从下限向上限位置提升（调节），柱塞行程将从0~100%呈线性变化。

3). 行程调节机构及调量表的使用:泵的行程调节机构用于调节N形轴的上下移动,位于传动箱的上部。

当调节转盘顺时针旋转时,小螺旋齿轮带动大螺旋齿轮、调节螺杆转动,拖动调节螺母和N 形轴上下移动，改变了偏心距，从而达到流量调节的目的。

4). 液力端结构:液力端是计量泵的重要部件之一,根据输送液体性质及使用工况要求,该泵头结构分为柱塞式和隔膜式两种：泵头部件的主要结构由液缸体、柱塞、吸入和排出阀组以及填料箱等组成；隔膜式计量泵还有隔膜及安全阀、补油阀等组件。

计量泵泵头吸入、排出阀组主要采用球阀结构，随着球阀的启闭运动,球体不断旋转,从而实现了阀组接触面的自洁,保证了计量泵在较长时间内有较高的计量精度。

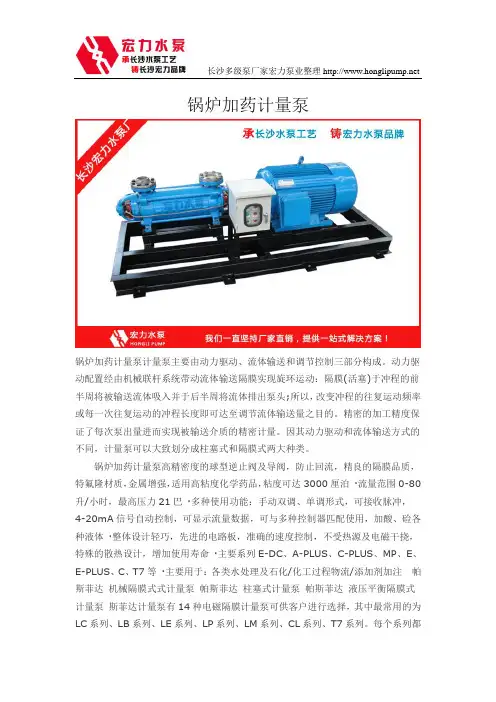

锅炉加药计量泵锅炉加药计量泵计量泵主要由动力驱动、流体输送和调节控制三部分构成。

动力驱动配置经由机械联杆系统带动流体输送隔膜实现旋环运动：隔膜(活塞)于冲程的前半周将被输送流体吸入并于后半周将流体排出泵头;所以，改变冲程的往复运动频率或每一次往复运动的冲程长度即可达至调节流体输送量之目的。

精密的加工精度保证了每次泵出量进而实现被输送介质的精密计量。

因其动力驱动和流体输送方式的不同，计量泵可以大致划分成柱塞式和隔膜式两大种类。

锅炉加药计量泵高精密度的球型逆止阀及导阀，防止回流，精良的隔膜品质，特氟隆材质，金属增强，适用高粘度化学药品，粘度可达3000厘泊·流量范围0-80升/小时，最高压力21巴·多种使用功能：手动双调、单调形式，可接收脉冲，4-20mA信号自动控制，可显示流量数据，可与多种控制器匹配使用，加酸、硷各种液体·整体设计轻巧，先进的电路板，准确的速度控制，不受热源及电磁干挠，特殊的散热设计，增加使用寿命·主要系列E-DC、A-PLUS、C-PLUS、MP、E、E-PLUS、C、T7等·主要用于：各类水处理及石化/化工过程物流/添加剂加注帕斯菲达机械隔膜式式计量泵帕斯菲达柱塞式计量泵帕斯菲达液压平衡隔膜式计量泵斯菲达计量泵有14种电磁隔膜计量泵可供客户进行选择，其中最常用的为LC系列、LB系列、LE系列、LP系列、LM系列、CL系列、T7系列。

每个系列都是根据不同的应用度身定制的。

独特的优势：可直接接收4-20mA信号，不需要再加信号转换器。

减少了部件裸露在外面所可能发生的影响，并降低了购买成本。

运行过程更加稳定。

进出口阀均为双阀球，确保了流量的准确度。

标配的三功能阀为独立阀体，拆除后不影响泵的正常工作。

并可选5功能(背压，安全，防虹吸，排气，停泵排液)阀。

全部为美国原装进口，确保了优异的品质。

卓越的计量精确性: 高密度的球型逆止阀，安全密封，防止回流，提高计量准确度优异的隔膜品质，特氟隆材质，金属增强适用高粘度化学药品，粘度可达3000厘泊附排气阀，操作方便应用范围广泛: 在电磁式计量泵的技术领域里，帕斯菲达系列计量泵是一项很重要的发展指标，环顾其它品牌，皆无法与帕斯菲达计量泵相媲美，品质优异却价格合理锅炉加药计量泵特点1、迅速反映原水水质、水量和加药量变化，数分钟内实现自动跟踪调节。

计量泵的基本工作原理计量泵是一种用于输送精确流量液体或气体的设备。

它通常由泵体、驱动装置、计量装置和控制系统组成。

计量泵的基本工作原理是通过泵体内的柱塞或螺杆等运动部件，将液体或气体从泵的进口处吸入，然后通过压缩或排出的方式，将其输送到需要的位置。

1. 泵体：计量泵的泵体通常由金属或塑料制成，具有良好的耐腐蚀性和密封性能。

泵体内部有一个或多个腔室，用于容纳运动部件和液体或气体。

2. 驱动装置：计量泵的驱动装置通常由电机或气动装置组成。

驱动装置通过传递动力给泵体内的运动部件，使其产生往复或旋转运动。

3. 计量装置：计量泵的计量装置用于测量和控制流量。

常见的计量装置包括流量计、压力传感器和温度传感器。

通过实时监测流量、压力和温度等参数，可以精确控制泵的工作状态。

4. 控制系统：计量泵的控制系统用于控制泵的启停、流量调节和报警等功能。

控制系统通常由PLC（可编程逻辑控制器）或DCS（分布式控制系统）等设备组成，可以根据设定的参数和逻辑条件，自动调节泵的工作状态。

计量泵的工作原理可以根据泵体内运动部件的不同而有所区别。

常见的计量泵包括柱塞泵和螺杆泵。

柱塞泵是一种通过柱塞在泵体内往复运动来实现液体或气体的输送的泵。

柱塞泵的工作原理是，当柱塞向后移动时，泵体内的腔室扩大，液体或气体从进口处被吸入；当柱塞向前移动时，泵体内的腔室缩小，液体或气体被压缩并排出。

螺杆泵是一种通过螺杆在泵体内旋转来实现液体或气体的输送的泵。

螺杆泵的工作原理是，当螺杆旋转时，液体或气体被螺杆的螺旋线推进，并沿着泵体的腔室被排出。

计量泵的应用非常广泛，常见于化工、石油、制药、食品等行业。

它可以精确地控制流量，适用于需要高精度输送的场合。

例如，在化工生产中，计量泵可以用于精确控制添加剂的投入量；在制药行业，计量泵可以用于输送药液或溶液；在食品加工中，计量泵可以用于精确配料和输送。

总之，计量泵是一种用于精确控制流量的设备，通过泵体内的运动部件将液体或气体从进口处吸入，并通过压缩或排出的方式将其输送到需要的位置。

计量泵的基本工作原理计量泵是一种用于输送流体的设备，其基本工作原理是通过旋转或者往复运动的运动部件产生压力，将流体从低压区域输送到高压区域。

一、工作原理计量泵通常由驱动装置、泵体、运动部件和控制系统组成。

驱动装置可以是电动机、气动机械或者其他形式的能源，用于提供动力。

泵体是容纳流体的部份，通常由金属或者塑料制成。

运动部件可以是旋转式或者往复式，用于产生压力并推动流体。

控制系统用于控制泵的运行和监测泵的状态。

二、旋转式计量泵旋转式计量泵通过旋转运动产生压力，将流体推送出去。

常见的旋转式计量泵包括齿轮泵、螺杆泵和离心泵。

1. 齿轮泵：齿轮泵由两个或者多个齿轮组成，它们通过啮合运动将流体从吸入口输送到排出口。

当齿轮转动时，流体被吸入泵腔，然后被推送到排出口。

齿轮泵适合于输送低粘度的液体，如水、燃油等。

2. 螺杆泵：螺杆泵由一个或者多个螺杆和泵腔组成。

当螺杆旋转时，流体被吸入泵腔，然后被推送到排出口。

螺杆泵适合于输送高粘度的液体，如糊状物、胶体等。

3. 离心泵：离心泵通过离心力将流体推送出去。

它由一个旋转的叶轮和泵体组成。

当叶轮旋转时，流体被吸入泵腔，然后被推送到排出口。

离心泵适合于输送各种液体，如水、化学品等。

三、往复式计量泵往复式计量泵通过往复运动产生压力，将流体推送出去。

常见的往复式计量泵包括柱塞泵和活塞泵。

1. 柱塞泵：柱塞泵由一个或者多个柱塞和泵腔组成。

当柱塞往复运动时，流体被吸入泵腔，然后被推送到排出口。

柱塞泵适合于输送高压、高粘度的液体，如油漆、涂料等。

2. 活塞泵：活塞泵由一个或者多个活塞和泵腔组成。

当活塞往复运动时，流体被吸入泵腔，然后被推送到排出口。

活塞泵适合于输送高压、高流量的液体，如水、污水等。

四、控制系统计量泵的控制系统用于控制泵的运行和监测泵的状态。

常见的控制系统包括压力控制系统、流量控制系统和温度控制系统。

压力控制系统可以根据设定的压力值控制泵的启停和运行速度。

流量控制系统可以根据设定的流量值控制泵的启停和运行速度。

PAM加药装置的工作原理一、概述PAM（Proportional Additive Mixing）加药装置是一种用于水处理过程中自动加药的装置，常用于污水处理厂、给水厂、工业生产等领域。

它能够根据水质变化，精确地计量和混合化学药剂，实现稳定的水处理效果。

PAM加药装置的工作原理涉及到流量测量、药剂计量、液体混合等基本原理。

下面将详细介绍每个环节的工作原理。

二、流量测量原理PAM加药装置需要根据水流量来确定药剂的加药量。

流量测量通常使用流量计实现，其中最常见的是电磁流量计。

电磁流量计利用法拉第电磁感应定律，通过测量导体（水）在磁场中运动时感应出的电动势来确定流量。

当液体流过电磁流量计的测量管时，流体中的涡流引起的电动势与流速成正比。

通过测量涡流引起的电动势大小，就可以准确地测量出液体的流量。

PAM加药装置通常会安装在管路中，流经装置的水会经过电磁流量计，通过测量电磁流量计输出的电压信号来确定流量大小，从而实现对药剂加药量的控制。

三、药剂计量原理PAM加药装置需要根据测得的流量信息，精确地计量制定的药剂。

药剂计量通常使用计量泵实现，其中具有较好精度和流量调节范围的柱塞计量泵是常见的选择。

柱塞计量泵的工作原理基于容积变化。

泵的泵体内有一个活塞，随着活塞的运动，泵体内的容积也会相应变化。

泵的进口和出口有阀门控制，进出口的阀门依次开启和关闭，使得液体能够被吸入和排出。

药剂计量的过程中，泵的容积会按照预设的泵送速率和时间进行变化。

通过控制泵体内活塞的运动，可以实现精确计量。

活塞运动的控制通常是由电机、减速器和控制系统共同完成的。

PAM加药装置中，计量泵接收来自流量测量模块的信号，并根据设定的药剂数量进行计量。

计量完成后，药剂通过管路输送至液体混合模块。

四、液体混合原理液体混合是PAM加药装置中的关键环节，涉及到药剂与水的混合过程。

混合的目的是将药剂充分溶解，并让混合后的溶液均匀分布到整个处理系统中。

液体混合可以通过不同的方式实现，常见的方法有以下几种： 1. 溶解槽混合：将药剂和水放入溶解槽中，通过搅拌器或气泡混合器将二者充分混合。

计量泵的结构原理是怎样的呢计量泵是可以计量所输送液体的机械，也叫定量泵、比例泵。

计量泵是一种可以充足各种严格的工艺流程需要，流量可以在0—100%范围内无级调整，用来输送液体（特别是腐蚀性液体）一种特别容积泵。

计量泵也称定量泵或比例泵。

计量泵属于往复式容积泵，用于计量的，通常要求计量泵的稳定性精度不超过±1%。

随着现代化工业朝着自动化操作、远距离自动掌控这一形势的不断进展，计量泵的配套性强、适应介质（液体）广泛的优势尤为显得特出。

计量泵结构及原理
计量泵结构及工作原理：计量泵型号由传动机座部件、泵头部件、电机三部份构成。

传动机座部件由电机带动蜗杆旋转，通过蜗轮、下套筒，将动力传递给N形轴。

N形轴与偏心块带动曲柄连杆机构和十字头,驱动柱塞作往复运动；通过N形轴和行程调整机构调整回转偏心来调整柱塞的行程，从而调整流量大小；
随着柱塞在液缸内的往复运动，吸、排阀组交替地启闭，液体被不断吸入和排出液力端；
泵在吸入行程中，泵头液腔体中形成负压，使吸入阀打开，液体流入缸腔；在排出行程中，柱塞的移动在液体上加添了压力，使排出阀打开将液体排出。

计量泵工作原理计量泵重要由动力驱动、流体输送和调整掌控三部分构成。

动力驱动装置经由机械联杆系统带动流体输送隔膜实现往复运动：
机械隔膜式计量泵
隔膜（活塞）于冲程的前半周将被输送流体吸入并于后半周将流体排出泵头；
所以，更改冲程的往复运动频率或每一次往复运动的冲程长度即可达至调整流体输送量之目的。

精密的加工精度保证了每次泵出量进而实现被输送介质的精密计量。

标签:计量泵。

计量泵的基本工作原理计量泵是一种常用于工业生产中的流体输送设备，它能够精确地控制流体的流量和压力。

计量泵的工作原理基于正压输送和容积变化的原理，下面将详细介绍计量泵的基本工作原理。

一、正压输送原理计量泵采用正压输送原理，即通过压力差将液体从低压区域输送到高压区域。

计量泵通常由一个泵腔和一个活塞组成。

当活塞向后挪移时，泵腔内的压力降低，液体通过进口进入泵腔；当活塞向前挪移时，泵腔内的压力增加，液体被压缩并通过出口排出。

二、容积变化原理计量泵的容积变化原理是指通过改变泵腔的容积来控制液体的流量。

泵腔通常由一个可挪移的活塞和一个固定的泵腔壁构成。

当活塞向后挪移时，泵腔的容积增大，液体被吸入；当活塞向前挪移时，泵腔的容积减小，液体被排出。

三、计量泵的工作过程计量泵的工作过程通常包括吸入、压缩和排出三个阶段。

1. 吸入阶段：当活塞向后挪移时，泵腔内的压力降低，液体通过进口进入泵腔。

在吸入阶段，计量泵的进口阀门打开，出口阀门关闭，液体被吸入泵腔。

2. 压缩阶段：当活塞向前挪移时，泵腔内的压力增加，液体被压缩。

在压缩阶段，计量泵的进口阀门关闭，出口阀门打开，液体被压缩并排出。

3. 排出阶段：当活塞再次向后挪移时，泵腔内的压力降低，进口阀门打开，出口阀门关闭，液体再次被吸入泵腔。

如此循环，实现连续的流体输送。

四、计量泵的应用领域计量泵广泛应用于化工、石油、制药、食品等行业，常见的应用场景包括：1. 精确配料：计量泵能够精确地控制液体的流量和压力，适合于需要精确配料的生产过程，如化妆品、食品添加剂等。

2. 输送高粘度液体：计量泵能够输送高粘度的液体，如胶水、涂料等。

3. 液体循环系统：计量泵可用于液体循环系统，如冷却循环系统、供水系统等。

4. 石油化工行业：计量泵在石油化工行业中广泛应用，用于输送原油、炼油产品等。

五、计量泵的优势和特点计量泵相比其他类型的泵具有以下优势和特点：1. 精确计量：计量泵能够精确地控制液体的流量和压力，适合于需要精确计量的生产过程。

计量加药泵工作原理
计量加药泵是一种用于控制精确添加药剂的设备，其工作原理主要包括以下几个方面：
1. 检测和控制系统：计量加药泵通常配备了检测和控制系统，用于监测和控制添加药剂的流量和浓度。

该系统可以根据预设的参数和设定的目标进行调整和控制，以达到精确的加药效果。

2. 输送系统：计量加药泵通常使用了一种输送系统，常见的有蠕动泵输送系统。

蠕动泵通过蠕动运动将药剂推送到输送管道中，并通过精确控制泵的转速来调节药剂的流量和浓度。

3. 控制阀门：计量加药泵还配备了控制阀门，用于调节药剂的加药量和加药时间。

控制阀门可以根据预设的参数和设定的目标进行开关，从而实现精确的药剂添加。

4. 触发器：计量加药泵通常还配备了触发器，用于控制药剂的加药时机。

触发器可以根据预设的参数和设定的目标，在特定的条件满足时触发药剂的添加，以达到精确的控制效果。

通过上述控制和调节机制，计量加药泵可以实现对药剂添加的精确控制，保证药剂的准确用量，提高加药的精度和稳定性。

同时，计量加药泵还可以配备各种监测和报警系统，用于监测和警示添加药剂过程中的异常情况，提高设备的安全性和可靠性。

加药计量泵是液体机械运输的衡量标准，流量可以在0-范围内无级调节，用来输送液体（特别是腐蚀性液体）一种特殊容积泵。

由于经常用于各种类型的药品中添加成套设备，也称为加药泵。

讲到这里，也许有很多朋友对它还是一知半解，那么接下来我们就通过以下这两个方面来进一步了解一下它吧。

一、工作原理电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动弓型连杆的滑动调节座内作往复运动。

当柱塞向后死点移时，泵腔内逐渐形成真空，吸入阀打开，吸入液体。

当柱塞向前死点移动时，此时吸入阀关闭，排出阀打开，液体在柱塞向进一步运动时排出。

在泵的往复循环工作形成连续有压力、定量的排放液体。

二、安装注意事项1、加药计量泵与电机是整体结构，安装时无需找正，所以安装十分方便。

2、安装水泵前应仔细检查泵流道内有无影响水泵运行的硬质物(如石块、铁粒等)，以免水泵运行时损坏叶轮和泵体。

3、安装时必须拧紧地脚螺栓，以免起动时振动对泵性能的影响。

4、加药计量泵安装时管路重量不应加在水泵上，应有各自的支承体，以免使变形影响运行性能和寿命。

5、为了维修方便和使用安全，在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证在额定扬程和流量范围内运行，确保泵正常运行，增长水泵的使用寿命。

6、加药计量泵用于吸程场合，应装有底阀，并且进口管路不应有过多弯道，同时不得有漏水，漏气现象。

7、排出管路如逆止阀，应装在闸阀的外面。

8、安装后拨动泵轴，叶轮应有磨擦声或卡死现象，否则应将泵拆开检查原因。

9、加药计量泵的安装方式分为硬性联接和柔性联接安装。

德帕姆(杭州)泵业科技有限公司成立于2003年，地处国家级经济技术开发区，注册资金5400万元,占地面积：3.5万平方米，是一家集研发、生产、销售于一体的高新技术企业，主要产品有计量泵、高压往复泵、高压过程隔膜泵、气动隔膜泵、石油化工泵、成套化学加药装置、水处理设备、水汽取样装置、超临界流体设备等。

加药计量泵的工作原理1. 引言加药计量泵是一种用于精确给药的设备，广泛应用于制药、化工、食品等行业。

它通过控制流体的流量和压力来实现精确的加药，可以避免人工操作带来的误差，提高生产效率和产品质量。

本文将详细介绍加药计量泵的基本原理及其工作过程。

2. 加药计量泵的基本原理加药计量泵的基本原理是通过控制泵的转速和阀门的开闭来实现精确的加药。

其主要组成部分包括泵头、电机、控制系统和传感器等。

2.1 泵头泵头是加药计量泵的关键部分，它负责将液体从容器中吸入并排出到目标位置。

泵头通常由进口阀、出口阀、活塞和密封件等组成。

进口阀和出口阀的开闭状态可以通过控制系统来控制，从而实现液体的流动方向和流量控制。

2.2 电机电机是驱动泵头工作的动力源，通常采用交流电机或直流电机。

电机的转速可以通过控制系统来调节，从而控制泵的流量和加药速度。

2.3 控制系统控制系统是加药计量泵的核心部分，它负责监测和控制泵的工作状态。

控制系统通常由微处理器、传感器和执行器等组成。

微处理器负责接收和处理传感器的信号，并根据设定的参数来控制泵的运行。

传感器可以监测泵的转速、流量和压力等参数，将其转换为电信号并传输给微处理器。

执行器可以通过控制阀门的开闭状态来实现液体的流动控制。

2.4 传感器传感器是加药计量泵的重要组成部分，它可以监测泵的工作状态并将其转换为电信号。

常用的传感器包括转速传感器、流量传感器和压力传感器等。

转速传感器可以监测泵的转速，流量传感器可以监测泵的流量，压力传感器可以监测泵的压力。

传感器通过将监测到的参数转换为电信号，并将其传输给控制系统，从而实现对泵的精确控制。

3. 加药计量泵的工作过程加药计量泵的工作过程可以分为以下几个步骤：3.1 设置参数在使用加药计量泵之前，需要先设置加药的目标流量和加药时间等参数。

这些参数可以通过控制系统进行设定，通常可以通过面板上的按钮或电脑软件来进行操作。

3.2 启动泵设置好参数后，可以通过控制系统来启动泵。

加药泵加药机构原理一、引言加药泵加药机构是一种常见的工业设备，用于控制加药量和加药时间，广泛应用于水处理、化工、食品加工等领域。

在本文中，我们将深入探讨加药泵加药机构的原理及其工作过程。

二、加药泵的原理加药泵是国内外常用的输送泵之一，其原理主要基于容积泵的工作原理，通过柱塞或齿轮等装置从容器中吸取药液，再通过泵体内腔的转动或运动将药液排出。

加药泵的核心是驱动机构，常用的驱动方式包括电动驱动、气动驱动和液压驱动等。

三、加药机构的构成加药机构是由加药泵和控制部分组成的。

其主要构成包括药液提供部分、传输部分和控制部分。

3.1 药液提供部分药液提供部分是供给加药泵的药液储存设备，通常是一个容器。

在加药过程中，药液从容器中被吸取到加药泵中，然后输送到需要加药的位置。

3.2 传输部分传输部分是由加药泵和输送管路组成的。

加药泵通过工作原理将药液从容器中吸取，并通过输送管路将药液输送到需要加药的位置。

传输部分的设计应尽量减少药液的挥发、泄漏和污染等问题。

3.3 控制部分控制部分是加药机构的核心部分，通过控制设备对加药泵进行控制。

控制部分通常包括控制面板、传感器和控制算法等。

控制面板可以调节加药量和加药时间，传感器用于监测加药过程中的各项参数，控制算法根据传感器反馈的数据调整加药泵的工作状态。

四、加药机构的工作过程加药机构的工作可以分为三个阶段：吸取药液、输送药液和停止加药。

1.吸取药液：加药泵通过驱动机构从容器中吸取药液，吸液过程中，加药泵的柱塞或齿轮通过运动或转动改变泵腔的容积，从而将药液吸取到泵体内。

2.输送药液：吸取完成后，加药泵通过驱动机构将药液输送至需要加药的位置。

输送药液过程中，加药泵通过运动或转动控制泵腔容积的变化，将药液排出。

3.停止加药：加药完成后，加药机构停止加药泵的工作，药液输送中断。

五、加药机构的应用加药机构广泛应用于水处理、化工、食品加工等领域。

在水处理中，加药机构用于控制药剂投加量，根据水质监测数据调整加药量，以达到水质净化的目的。

加药装置的工作原理
加药装置是以计量泵为主要投加设备、将溶药箱、搅拌器、液位计、安全阀、止回阀、压力表、过滤器、缓冲器、管路、阀门、底座、扶梯、自动监视系统、电力控制系统等按工艺流程需要组装在一个公共平台上，形成一个模块，即所谓的撬装式组合式单元。

加药装置，采用的是机电一体化结构形式，从安装上可分为固定式和移动式(推车式)，每种形式的加药装置均配有搅拌系统、加药系统和自动控制系统。

几个固定式撬装可组合成一个整体，加上变频控制系统，可实现就地控制、远程自动控制、手动和自动相互转换加药。

具有结构紧凑，体积小、噪音低、工作平稳、安装简单、操作使用方便等优点。

加药装置通过不同的工艺设计，精确配置各类固体和液体的化学药品的溶液，再用计量泵准确投加，以达到各种设计要求。

如除垢、除氧、混凝、加酸、加碱等。

加药过程可手动操作，也可通过PC机、磁翻板液位计、PH计、行程控制器、变频器等各种电器、仪表、使加药装置成为机电一体化产品、实现自动控制。

加药装置的加药量及加药压力，可根据工业流程的需要，选取合适的计量泵。

流量从1L/h到8000L/h,压力从0.1MPa到25MPa范围内均可选择到合适的产品，计量泵的计量精度可高达±1%，并且可以实现多种介质同时输送，单独调整。

加药装置中溶液箱的容积可由最小100L到5000L等,可根据加药
量选定。
