住宅小区管线综合规划设计

4芯 室 外 多 模 光 缆
小区楼内布线示意图
中间配线箱
2、方案设计
（一）工作区子系统
工作区为用户端门头盒，用于用户数据线的端接。 合计：
16*6*3*2=576户 计 576个门头盒
工作区材料清单：
序 号
型号
名称
1
PT/BAN.FXH.001 楼 层 分 线 盒
数量 576
（二）水平子系统
水平子系统分为两块： 1、门头盒 TO 中间配线箱 2、门头盒 TO BAN箱体
9.2.2 防护与接地 综合布线系统应根据环境条件选用相应的缆线和配线设备，或采取防护措施， 应符合下列规定： (1) 当综合布线区域内存在的干扰低于上述规定时，宜采用非屏蔽配线设备 进行布线； (2) 当综合布线区域内存在的干扰高于上述规定时，或用户对电磁兼容性有 较高要求时，宜采用屏蔽缆线和屏蔽配线设备进行布线，也可采用光缆系统。 (3) 当综合布线路由上存在干扰源，且不能满足最小净距要求时，宜采用金 属管线进行屏蔽。 (4) 综合布线系统采用屏蔽措施时，必须有良好的接地系统，并应符合下列 规定：
B=L/305 （卷）
（四）小区主干子系统
小区主干为连接4芯室外多模光缆，从每个 BAN箱体光缆出线，通过小区内部管道，连接到 小区管理中心，进机柜上光缆配线架。
总线长L：
16
L=∑l i i =1
（米）
为本工程需使用光缆数量。
（五）小区管理中心子系统
小区管理中心子系统管理16根来自各楼的 4芯室外多模光缆，合计：
★单元之间的连接，利用地下室，或架钢绞线？ ★楼内配线箱的放置位置，方式？ ★使用光电转换器？
……
名词定义：
BAN：Building access node 大楼接入节点

浅谈如何做好城市小区管线综合规划设计摘要：城市小区内的道路除了交通功能外，也是市政配套管线的主要通道。

城市住宅小区的建设目标是功能齐全、环境幽雅、安全舒适，要求在合理布局和加强绿化的同时，做好管线综合规划设计。

关键词：管线综合布置；管道特性；平面布置abstract: city area roads in addition to the traffic function, also is the main channel of municipal pipeline. target of the construction of residential district of the city is a full-featured, elegant environment, safety and comfort, in reasonable layout and strengthen the green at the same time, completes the pipeline comprehensive planning and design. key words: pipeline arrangement; pipeline layout characteristics;中图分类号：文献标识码： a文章编号：2095-2104（2012）01-0020-02一、管线综合布置的一般原则及各类管道特性(1)各种管线在运行中，能够保证在正常的气候和设计荷载条件下安全工作；(2)为了减少管线检修及施工时对交通的影响，管线应尽量布置在人行道或非机动车道下，并平行于道路中心线布置；(3)根据管线所输送的介质性质分类布置，以减少管线问的相互干扰，(4)管线竖向布置时，其调整原则是：压力管让重力管，小管让大管，支管让干管，易弯管让难弯管；(5)各种管线的危险性由大到小依次为：燃气管道、生活污水管道、雨水管道、电力电缆、给水管道、通信电缆；(6)各种管道的可塑性由大到小依次为：通信电缆、电力电缆、给水管道、燃气管道、生活污水管道、雨水管道。

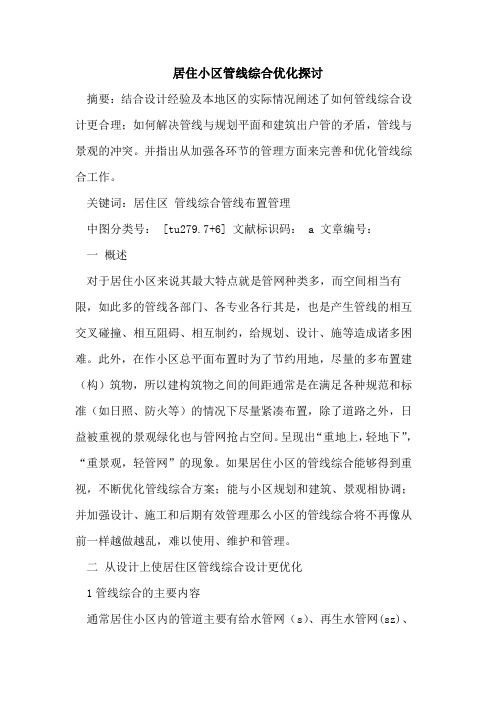

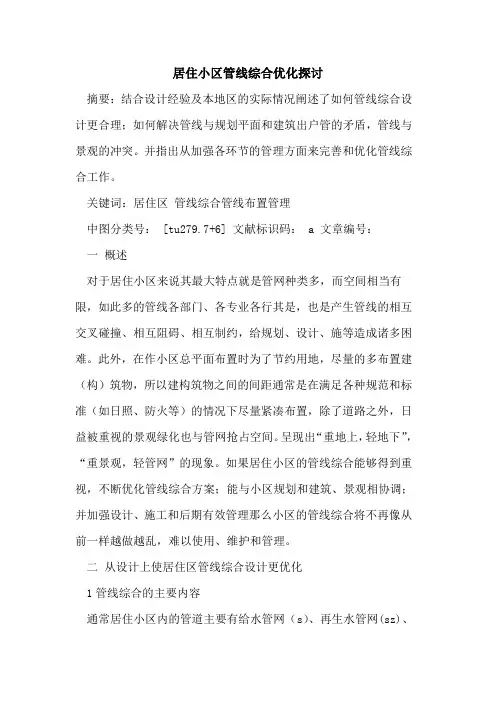

居住小区管线综合优化探讨摘要：结合设计经验及本地区的实际情况阐述了如何管线综合设计更合理；如何解决管线与规划平面和建筑出户管的矛盾，管线与景观的冲突。

并指出从加强各环节的管理方面来完善和优化管线综合工作。

关键词：居住区管线综合管线布置管理中图分类号： [tu279.7+6] 文献标识码： a 文章编号：一概述对于居住小区来说其最大特点就是管网种类多，而空间相当有限，如此多的管线各部门、各专业各行其是，也是产生管线的相互交叉碰撞、相互阻碍、相互制约，给规划、设计、施等造成诸多困难。

此外，在作小区总平面布置时为了节约用地，尽量的多布置建（构）筑物，所以建构筑物之间的间距通常是在满足各种规范和标准（如日照、防火等）的情况下尽量紧凑布置，除了道路之外，日益被重视的景观绿化也与管网抢占空间。

呈现出“重地上，轻地下”，“重景观，轻管网”的现象。

如果居住小区的管线综合能够得到重视，不断优化管线综合方案；能与小区规划和建筑、景观相协调；并加强设计、施工和后期有效管理那么小区的管线综合将不再像从前一样越做越乱，难以使用、维护和管理。

二从设计上使居住区管线综合设计更优化1管线综合的主要内容通常居住小区内的管道主要有给水管网（s）、再生水管网(sz)、污水管网(w)、雨水管网(y)、燃气管网(m)、路灯管网(ng)、电力管网(ni)、电信管网(dh)、热力管网(r)、安防、智能化系统；高层住宅一般还会有消防、自动喷淋、加压给水、加压再生水、高区热力管网、室内消防管网等。

2管线综合设计按照管线综合规范及各专业管线的规范和标准，工程管线一般沿道路或建筑物平行布置，根据工程管线的性质、埋设深度等确定。

分支线少、埋设深、检修周期短和可燃、易爆和损坏时对建筑物基础安全有影响的工程管线应远离建筑物。

各专业管线在平面上各行其位，竖向上满足专业管线最小覆土及工艺设计要求，当工程管线交叉敷设时，相遇管线作局部下沉处理。

这些是从事管线综合的各位工程师都非常清楚的，那么如何做好管线综合工作，使其不断优化，则需要我们不断积累和提高自己的知识水平、不断思考，经过很多细致繁琐的工作，才能逐步做到的。

小区室外综合管网设计要点浅析摘要：小区室外综合管网是建筑工程极其重要的隐蔽工程，涵盖自来水、燃气、雨水、污水、电力、弱电、消防、智能化等专业，这里结合本人几年工作经验，浅析小区室外综合管网设计要点，提高初学者的设计能力。

关键词：室外管网，雨水，污水，自来水，电力一、综合管线概述1.1管线综合设计分为初步设计方案，综合管线报批，综合管线施工图及结合景观深化设计管综三个阶段。

1.2管线综合规划平面图图纸比例通常采用1:1000-1:500，一般和建筑规划总平面图比例一致。

图中主要包括以下内容：（1）标明等高线、河流、湖泊等，反映自然地形、地貌；（2）绘出小区周边环境、周边道路、建筑物、构筑物和城市管网、管线，并注明城市规划部门划定的红线范围；（3）绘出旧城改造地区原有道路、建筑物、各种管线及相关构筑物，并注明保留部分和拆除部分；（4）按小区详规或建筑规划总平面图标明新规划的道路、建筑物、构筑物等；1.3管线综合设计内容包括：给水管（市政直供低区加压中区加压高区加压）、污雨水管、消火栓管（低区加压高区加压）、喷淋管、电力管、弱电管、燃气管（低压中压）、室外消火栓。

从道路边起排列顺序宜为：电力电缆、电信电缆、燃气、给水、热力管、雨水管、污水管。

1.4管线综合设计成果：剖面图、施工说明、图例、坡面图，管线较多时提供节点大样。

1.5明确地块是否为绿色建筑，是否设置中水回用及雨水处理装置及可再生水源利用率。

1.6室外构筑物及设备包括：变配电房、开闭所、箱式变压器、低压分支箱、环网柜、通讯机房、燃气调压箱、消防水池、消防取水口、水泵结合器、室外消火栓。

二、综合管线绘图要求（1）标出污水处理装置、化粪池及工业污水处理池位置，结构标高，尺寸以及与周边建筑物之间最小距离。

（2）标出机房、配电房、开闭所、箱变、煤气调压柜位置，尺寸以及与周边建筑物之间最小距离。

（3）总图中标出红线。

（4）剖面图中增加红线及道路线。

（5）标出地下室轮廓线，注明车库顶板标高。

管综设计流程管控
设计流程管控 01-建筑总平阶段 02-管综方案阶段 03-景观方案阶段 04-雨污水施工图阶段 05-市政配套设计阶段 06-室外智能化设计阶段 07-景观海绵施工图阶段 08-管综叠图阶段 09-施工配合阶段
景 观 扩 初 图
海 绵 施 工 图
景观水电管控要点： 景观水电图纸应包含水电接入方式，景观用电需要从专变引出，景观用水需要雨水回用池（自来水补水表）附近引出； 景观道路雨水口、景观水池排水、线性排水沟等排水设施需要连接到市政雨水系统中，避免连接管遗漏； 景观电气需要考虑雨水回用池的配电、门岗配电、标识配电等，避免漏项； 海绵设计管控要点： 海绵城市应包含海绵设施布置、设施大样图、雨水管网布置（与雨污水图纸保持一致）与排水分区、地表地下设施竖向衔接； 海绵城市图纸应包含雨水回用池专项设计（厂家确认），且设置布置与雨污水图纸保持一致； 海绵设施的位置尽可能避免管线主管；海绵设施的雨水连管尽量避免与污水主管、电力包封管道交叉；
管综落地案例
井盖位置
缺陷案例
问题描述 存在阴阳井
解决方案
1.管综叠图中，避免出现阴阳井的问题；管线施工前，景观需进行放样； 2.施工排版上，检查井盖不应设置在两种铺装材质的拼接缝上，并应与铺装材料的模数图案拼接整齐。
管综落地案例
井盖位置
缺陷案例
问题描述 铺装井盖出现在单元门主要通道处和院子中 解决方案 管综叠图中，避免井盖设置在单元门主要通道处、院子，避免设置在核心景观处，提升业主归家体验感；
沙包管
回填方式
景观管综示范区
管综定位
管控要点： 施工配合阶段，重点关注管线和井的材质是否满足设计要求、是否满足当地验收标准，如当地水务有特殊
要求，按照当地水务要求；关注回填方式是否按照设计图纸的要求，以及符合验收要求；关注施工工序， 避免景观未放样，雨污水先行施工的情况；控制管线间的间距需要满足规范间距要求； 施工单位进场后，交代进场后需进行实勘， 按照管综定位和管线排布进行施工，避免影响景观效果；

排水管道设计
根据城市排水需求和规范要求，合理规划排水管 道的位置和走向，确保排水系统的正常运行。
燃气管道设计
根据城市燃气需求和规范要求，合理规划燃气管 道的位置和走向，确保燃气系统的正常运行。
工业管线综合设计
工艺管道设计
根据工业生产工艺需求和规范要 求，合理规划工艺管道的位置和 走向，确保生产过程的正常运行。
详细描述
管线综合分析包括对管线的工艺流程、安全性能、施工难度、维护成本等多个方面的评估。通过综合 分析，可以及时发现和解决设计中存在的问题，提高设计质量和可靠性。
03 管线综合平面设计应用
建筑管线综合设计
建筑给排水设计
根据建筑用途和规范要求，合理规划给排水管道的位置和走向， 确保供水、排水系统的正常运行。
安全至上
在满足功能需求的同时，确保 管线的安全运行，预防潜在的
隐患和风险。
便于维护
设计应考虑到管线维护的需求 ，提供便捷的维护通道和操作
空间。
美学考量
在满足功能和安全的前提下， 兼顾管线的美观度，提升整体
环境品质。
设计原则
01
规范性
遵循国家和行业的相关规范，确保 设计符合标准要求。
灵活性
考虑未来可能的变化和扩展，设计 应具备足够的灵活性。
动力管道设计
根据工业设备运行需求和规范要 求，合理规划动力管道的位置和 走向，确保设备的安全稳定运行。
自动化仪表设计
根据工业自动化需求和规范要求， 合理规划自动化仪表的位置和走 向，确保生产过程的监测和控制。
04 管线综合平面设计案例分 析
案例一：某住宅小区管线综合设计
设计目标
确保住宅小区内各类管线的布局合理、 安全、美观，满足居民生活需求。

住宅小区管线综合规划设计分析1. 引言1.1 研究背景住宅小区管线综合规划设计在城市建设中具有重要意义，但目前仍存在一些问题和挑战。

随着城市人口的不断增加和城市化进程的加快，住宅小区的规模和密度不断扩大，给管线规划设计带来了更大的复杂性和挑战性。

现有的管线设计往往是单一管线的布局，缺乏整体规划和设计，导致管线之间的冲突和交叉问题较为突出。

管线的老化和维护管理不足也是当前住宅小区管线规划设计中需要解决的难题。

对住宅小区管线综合规划设计进行深入研究和探讨，对于提高城市管线规划设计的科学性和有效性，保障住宅小区居民生活质量，推动城市可持续发展具有十分重要的意义。

本文将针对住宅小区管线综合规划设计中存在的问题和挑战，结合实际案例进行分析和探讨，提出一些规划建议和未来展望，以期为相关领域的研究和实践提供一定的参考和借鉴。

1.2 研究目的住宅小区管线综合规划设计是为了提高小区居民生活质量，保障住宅小区的正常运行和居民的生活用水、供暖等基础设施的顺畅运行。

本次研究的目的在于通过对住宅小区管线综合规划设计的分析，提出科学合理的管线规划设计要点，探讨管线综合规划设计方法，借鉴实际案例进行分析，展示规划设计的成果，从而为未来住宅小区的管线规划建设提供有效的参考和指导。

通过本次研究，旨在为优化住宅小区的管线布局，提高管线设施的综合利用率和运行效率，优化管线系统的配置与设计，提升小区居民的生活质量和居住环境品质，实现住宅小区的可持续发展和管理。

2. 正文2.1 分析现状住宅小区管线的现状分析是整个综合规划设计的基础。

首先要对管线系统进行全面调查和评估，包括水、电、燃气、通信等各项管线。

通过调查可以了解管线系统的布局、年限、状况等信息，为后续设计提供依据。

在分析现状的过程中，需要关注以下几个方面：首先是管线系统的布局和连接关系，要了解各个管线之间的联系和影响，从而为优化设计提供数据支持。

其次是管线系统的状况和安全性评估，要考虑管线的老化、损坏和安全隐患，及时进行修复和更新。

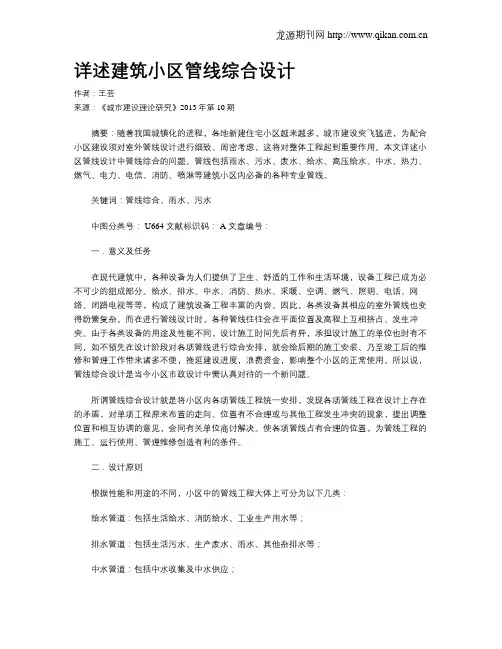

详述建筑小区管线综合设计作者：王芸来源：《城市建设理论研究》2013年第10期摘要：随着我国城镇化的进程，各地新建住宅小区越来越多，城市建设突飞猛进，为配合小区建设须对室外管线设计进行细致、周密考虑，这将对整体工程起到重要作用。

本文详述小区管线设计中管线综合的问题。

管线包括雨水、污水、废水、给水、高压给水、中水、热力、燃气、电力、电信、消防、喷淋等建筑小区内必备的各种专业管线。

关键词：管线综合、雨水、污水中图分类号： U664 文献标识码： A 文章编号：一．意义及任务在现代建筑中，各种设备为人们提供了卫生、舒适的工作和生活环境，设备工程已成为必不可少的组成部分。

给水、排水、中水、消防、热水、采暖、空调、燃气、照明、电话、网络、闭路电视等等，构成了建筑设备工程丰富的内容。

因此，各类设备其相应的室外管线也变得纷繁复杂。

而在进行管线设计时，各种管线往往会在平面位置及高程上互相挤占、发生冲突。

由于各类设备的用途及性能不同，设计施工时间先后有异，承担设计施工的单位也时有不同，如不预先在设计阶段对各项管线进行综合安排，就会给后期的施工安装、乃至竣工后的维修和管理工作带来诸多不便，拖延建设进度，浪费资金，影响整个小区的正常使用。

所以说，管线综合设计是当今小区市政设计中需认真对待的一个新问题。

所谓管线综合设计就是将小区内各项管线工程统一安排，发现各项管线工程在设计上存在的矛盾，对单项工程原来布置的走向、位置有不合理或与其他工程发生冲突的现象，提出调整位置和相互协调的意见，会同有关单位商讨解决。

使各项管线占有合理的位置，为管线工程的施工、运行使用、管理维修创造有利的条件。

二．设计原则根据性能和用途的不同，小区中的管线工程大体上可分为以下几类：给水管道：包括生活给水、消防给水、工业生产用水等；排水管道：包括生活污水、生产废水、雨水、其他杂排水等；中水管道：包括中水收集及中水供应；热力管道：包括采暖、热水供应及空调空气处理设备中所需的蒸气、热水及冷凝水；燃气管道：有气体燃料、液体燃料之分；供配电线路或电缆：包括动力配电、电气照明配电、弱电系统配电、路灯等，其中弱电内容包括共用电视天线、通讯、广播及火灾报警系统及网络等。

住宅小区管线综合规划设计分析随着城市化进程的加快，住宅小区的建设更加注重综合管线规划设计，以确保居民生活的便利和安全。

管线综合规划设计是指对小区内的供水管道、排水管道、燃气管道、通信管道等各类管线进行综合规划和设计，以满足居民日常生活和社区设施的需要。

一、综合管线规划设计的重要性1. 保障居民生活用水安全。

供水管道是小区内最为重要的管线之一，必须合理规划布局，确保供水的安全性和充足性。

还需要考虑供水管道的维护和保养，防止管道老化、渗漏等问题，影响居民的生活用水安全。

2. 确保排水畅通。

排水管道的设计和规划要考虑到小区的地势和水文情况，以确保排水的畅通和排水系统的可靠性，避免因排水不畅而造成的污水倒灌和积水等问题。

3. 安全合规的燃气管道设计。

燃气管道是小区内的另一个重要管线，在设计规划时必须符合安全规范和合法标准，以确保居民的用气安全和燃气系统的可靠性。

4. 合理布局通信管道。

随着信息化时代的发展，通信管道的布局和设计也显得尤为重要，要考虑到现代化的通信设备和网络，以满足居民对通信设施的需求。

1. 便捷性原则。

合理布局各类管线，以确保居民的生活用水、用气、通信等各类设施的便利性和便捷性，减少管线设施对小区环境和人员活动的影响。

2. 安全性原则。

规划设计要符合安全标准和规范，考虑到不同管线设施的安全距离和隔离要求，以保障小区居民的生命财产安全。

3. 可维护性原则。

管线的规划设计要考虑到维护保养的方便性，确保管线设施的日常维护和保养工作能够顺利进行。

4. 环保性原则。

在规划设计中要考虑到各类管线设施对周边环境的影响，并采取相应的环保措施，保护小区周边的生态环境。

1. 管线的合理布局。

根据小区的地形地貌和规划布局，对各类管线进行合理布局，确保各类管线设施之间的相互配合和协调。

2. 管线的安全保护。

对各类管线设施进行安全保护，采取保护措施，避免管线因外力破坏或者其他原因导致的安全隐患。

3. 管线的合理交叉和穿越。

小区市政管线种类与规划设计原则及常见的施工问题一、工程管线及附属设施种类住宅小区内部的市政工程管线及附属设施的种类很多，一般可以归纳为六类：给水管线、排水管线、电力线缆、电讯线缆、煤气管线和热力管线。

1、给水管线给水管线包括生活、生产（服务）、消防、环卫、绿化等所需的给水工程管线。

当小区实行分质供水或考虑生活废水回收利用时，还可按饮用水和非饮用水（中水）将管网区分设置。

其附属工程，有加压站（泵站）、检查井、储水设施（如地下水库、水池、高位水箱）、净水供应设施等。

给水管线一般均与城镇自来水管线联网，个别小区可能需建立自备水源。

系统；当原水水质不符要求时，可以自建小区净化处理系统。

2、排水管线排水管线包括生活、生产污水和雨水两大类。

一般要求二者分流排放。

对于降雨稀少的地区，允许雨水地面明放。

生活污水须经化粪池、沉淀池或污水处理站处理后方可排入城市下水管网，不得不经处理排入小区内部水体。

3、电力线缆电力线缆包括一次线和二次线，还有输电和照明之分；从用户分，应将路灯、景观照明区别于住宅照明单独设置。

其附属设施，有变电站，开闭所等。

4、电讯线缆电讯线缆包括电话、电报（传）、电视（有线、闭路）等，有条件的小区，可能还有警报、监视、对讲和电脑信息线缆等。

其附属设施主要为各类电讯接收、中转、分线和检查所需的设备、设施等。

5、煤气管线煤气管线一般是指城市管道煤气，个别小区也可能是独立的小型液化气源供应系统，以及村镇的沼气供给系统等。

6、热力管线热力管线包括取暖供热和热水供应系统，在北方采暖地区显得十分重要。

当前热力管线多为城市集中供暖和地区联片供暖两种形式，个别小区须自备锅炉供暖。

热水集中供应系统，目前仅在少数有条件的城市或地区可以做到，有的高档住宅物业也可以在小区内部设立小型热力供应站，但多数居住小区，均由居民以燃气热水器、电热水器等方式自供。

7、其附属设施，有检查井、涨力井、加压站、锅炉房等。

二、规划设计原则当代住宅小区的市政工程管线，应该遵循以下规划设计原则：1、所有工程管线，都宜地下敷设这主要是从安全、节能和环境景观要求出发而确立的原则。

住宅小区管线的综合布置发表时间：2015-10-14T17:15:47.077Z 来源：《工程建设标准化》2015年6月作者：张诗访1 马丽虹2 [导读] 1.青岛瑞都建筑设计有限公司；2.青岛市市北区房产咨询服务公司本文论述了住宅小区管线综合布置的必要性、复杂性、经济性；论述了住宅小区管线综合的设计现状；【摘要】本文论述了住宅小区管线综合布置的必要性、复杂性、经济性；论述了住宅小区管线综合的设计现状；论述了住宅小区管线综合种类和设计依据及布置原则；总结管网综合的设计技巧，包括楼前管线的布置、车库范围内管道布置、化粪池的设置等；分析车库的最小覆土厚度。

希望对小区管线综合的设计有一定的指导和借鉴作用。

【关键词】住宅小区；管线综合；管线间距；覆土厚度；化粪池；超越井1．概述住宅小区内常见的管线有给水、污水、雨水、电力、电信、燃气、热力等，这些管线通常是由不同的部门、不同的专业规划、设计和施工的。

各类管线在走向、平面定线、竖向高度上均选择管线通行空间的最佳位置。

由于小区道路的地下和地上能够布置管线的空间是有限的，最佳位置就更少。

如果各部门、各专业各行其事，势必产生不同管线间的相互交叉碰撞、相互阻碍、相互制约，会给施工造成诸多困难。

然而，如何在有限的空间里合理规划各专业管线的平面位置及竖向控制高程，避免各专业管线的相互干扰，这就要求我们在管线综合设计阶段必须做到精细化设计，合理确定各专业管线的容量、平面位置及竖向控制，确定经济合理的地下车库覆土，最大限度的节约成本。

2．管线综合设计要点管线规划综合文件是小区各管线设计的依据，是下一阶段管线设计综合的依据，目前规划阶段管线综合有很大一部分脱离实际，一方面开发商提供不出完善的市政资料，另一方面时间短，当规划专业将小区规划平面、竖向图设计好，交给做管线综合的时间很少了，因此设计的管线综合平面、断面图对后面管线施工图设计起不到指导作用。

如何改变现状这种状态，我认为，首先要求开发商提供完善的市政资料，各种管线接入点的大概位置；其次现场调研，大型项目要对现场进行实地考察，以确定各种管线走向；开发商牵头组织各相关单位人员开碰头会，由各单位提出自己的意见。

住宅小区管线综合规划设计分析【摘要】本文主要围绕住宅小区管线综合规划设计展开讨论。

在介绍了管线规划设计的重要性。

在首先概述了市政管线规划设计和住宅小区内部管线规划设计的基本概念和原则，然后详细探讨了综合规划设计的原则及其在实际操作中的应用。

通过案例分析，具体分析了一些实际项目中的管线规划设计问题，总结了其中的经验教训。

在对整个文章进行了总结，强调了综合规划设计在住宅小区管线规划中的重要性。

通过本文的阐述，可以更好地了解住宅小区管线综合规划设计的原则和方法，为实际项目的设计和实施提供参考和指导。

【关键词】市政管线规划设计、住宅小区内部管线规划设计、综合规划设计原则、案例分析、引言、结论1. 引言1.1 引言管线设计是住宅小区规划设计中至关重要的环节之一，它直接关系到居民生活的便利和环境的安全。

住宅小区管线的规划设计必须综合考虑市政管线和小区内部管线两方面的因素，以确保管线系统的稳定运行和有效管理。

而综合规划设计原则则是指在规划设计过程中要兼顾各个方面的需求，使管线系统在功能、技术和经济等方面达到最佳的整体效果。

在本文中，将对住宅小区管线综合规划设计进行深入分析，探讨市政管线规划设计和住宅小区内部管线规划设计的具体要点，提出综合规划设计的原则和方法，并通过案例分析对规划设计进行实际应用和验证。

通过研究住宅小区管线综合规划设计，可以为城市建设、居民生活和环境保护提供科学合理的指导，促进管线系统的安全可靠运行，为城市的可持续发展做出积极贡献。

2. 正文2.1 概述住宅小区管线综合规划设计是指在规划和设计住宅小区时，考虑到市政管线规划设计和住宅内部管线规划设计，统一规划和设计整个管线系统的工作。

这一工作的目的是确保管线系统的合理布局和有效运行，提高住宅小区的居住环境质量和生活便利性。

在进行住宅小区管线综合规划设计时，首先需要对市政管线规划设计进行考虑。

市政管线包括供水管线、排水管线、天然气管线、电力线路等。

住宅小区综合管网工程施工方案一、项目概述二、工程规划和设计1.工程规划：根据小区规模和居民数量，确定管网的布置方案和走向。

要考虑到小区内的不同功能区域和建筑物之间的距离，合理规划管网的布置，确保每个功能区域的管线有序、紧凑，并保证供排水、电力、燃气、供暖、通信等的全覆盖。

2.工程设计：制定详细的工程设计方案，包括管道材质、规格、敷设方式、施工工艺等。

要考虑到各个管道之间的相互影响和安全防护的需要，确保设计方案的可行性和安全性。

三、施工准备1.施工组织：成立管网工程施工专班，确定项目经理和施工队伍，并制定负责各项工作的职责和分工。

2.材料准备：根据设计方案，采购合格的管道材料和附件，并对材料进行验收和统一编号，确保施工所需材料的质量和数量。

3.施工设备：根据施工需要，租赁或购买必要的施工设备和工具，并进行检查和维护，确保施工设备的正常运行。

4.施工准备：完成地面勘察和标线，并进行临时道路和交通标志的设置，确保施工现场的安全有序。

四、施工工艺和流程1.管道敷设：按照设计方案，进行地下管道的敷设工作。

主要包括开挖沟槽、管道敷设、连接和固定等步骤。

要注意管道的数字化标识和记录，方便后续的维护与管理。

2.管道连接：根据需要，进行不同管道之间的连接工作，如水管与电缆的穿越、排水管与燃气管的连接等。

要确保连接处的严密性和安全性。

3.施工检测：在管道敷设和连接完成后，对各个管道进行质量检测和测试。

如水管的静压试验、电缆的绝缘电阻测量以及排水管的冲洗试验等。

4.施工验收：经过检测和测试合格后，进行施工验收，确认工程质量和设计要求是否满足。

并编制施工竣工图纸和验收报告，以备备案和日后维护。

五、安全施工和环保措施1.安全施工：严格按照安全技术操作规程进行施工，设置必要的安全警示标志和防护措施，并培训工人做好施工安全的意识和操作技能。

2.环保措施：采用低碳环保材料和节能设备，注意处理废弃物和排放污水的环境保护标准，确保施工过程对环境的最小影响。

浅谈唐山市居住小区管网综合设计摘要：结合唐山居住小区外管网设计特点和国家相关设计规范，将综合管网设计时需要的各个专业管线数据整理汇总，便于管网设计人员全面考虑合理利用小区土地，提高居住小区规划设计工作效率。

关键词：居住小区管网综合设计1 前言唐山作为一座震后重建的新城，住宅建设多年来一直是我市城市建设的重点。

在建设初期，主要停留在满足居民基本居住需要。

近几年我市紧紧围绕中央提出扩大内需、拉动经济增长的发展主题，以住宅建设作为新的经济增长点，改善了市民居住环境，提升了城市整体形象。

随着城市经济的迅猛发展以及人民生活水平的不断提高，人们对生活居住环境的要求也越来越高。

新建高层居住小区如雨后春笋般拔地而起，对于开发商而言，政府批地真可谓寸土寸金，为了最大限度的为开发商节省用地开发建房，从而合理布置居住小区各条管线位置显得尤为重要。

同时要求管网综合规划设计人员对各个相关专业管线设计的了解掌握必不可少。

目前唐山市居住小区主要包括以下几项管线规划设计：供气、供热、污水、雨水、给水、消防、电力、电讯、电视共9种。

经过近几年对唐山市新建居住小区管网综合规划设计，结合相关专业设计资料，总结管网综合规划设计经验，并加以整理规范，可大幅度提高居住小区规划设计工作效率。

2居住区各专业管网设计2.1 燃气管网唐山市是我国重要煤炭和钢铁基地之一，具有较丰富煤炭和焦炉煤气资源。

在2008年6月份以前，焦炉煤气一直是唐山市中心城区的主要气源。

随着唐山市经济的快速发展，焦炉煤气的供应已不能满足日益增长的市场需求。

2008年6月唐山市成功将冀东油田天然气引入市中心区，唐山市区民用天然气用气规模已达35万户以上。

2009年5月永唐秦管道天然气成为唐山市辅助气源，远期随着唐山市区用气量的增大，冀东油田石油伴生气已不能满足需求，将以永唐秦天然气作为城市天然气主气源。

唐山市城市内市政燃气管网主要采用中、低压两级输气系统。

居住区燃气管道由市政0.2-0.4兆帕中压燃气管网接入小区调压站（调压柜、调压箱），经调压设备调至2.5-3.0千帕后，再经小区低压燃气分配管道输送至各单体建筑，若新建小区周围现已建调压站，且其气量及供气范围能够满足新建小区用气量，经相关部门同意可直接由市政低压煤气管网接入新建小区，但应保证环状双向供气。

综合管线设计规范综合管线设计规范是指为了确保综合管线建设的安全、高效和可持续运行，制定的一系列技术要求和规范。

下面是一份关于综合管线设计规范的大致内容：一、设计基本原则1. 安全可靠：综合管线设计应符合相关安全标准，并保证运行期间的安全性和可靠性。

2. 经济合理：综合管线设计应根据实际需求和经济考虑，合理控制投资成本，最大限度地提高资源利用效率。

3. 环保可持续：综合管线设计应注重减少对环境的影响，采用节能环保的技术和材料，最大限度地降低能源消耗和废弃物产生。

二、设计范围和对象1. 综合管线设计包括供水、排水、电力、通信、燃气等各种管线系统的设计。

2. 设计对象包括城市建设、工业园区、住宅小区、公共设施等综合管线系统。

三、设计要求1. 管线布局：综合管线布局应合理，避免相互干扰和冲突。

2. 管线直径：管线直径应根据设计流量和运行压力确定，确保输送能力和安全性。

3. 材料选用：管线材料应符合相关标准，具有耐腐蚀、耐磨损、耐高温等特性。

4. 安全设施：综合管线设计应考虑安全设施的设置，包括阀门、消防设备、泄漏检测装置等。

5. 排水设计：综合管线排水设计应满足雨水和污水的排放要求，防止积水和污染。

6. 电力设计：综合管线电力设计应满足供电要求，确保安全可靠的供电。

7. 通信设计：综合管线通信设计应满足通信需求，包括电信、宽带网络等。

8. 燃气设计：综合管线燃气设计应符合燃气供应要求，确保安全可靠。

四、设计流程1. 初步设计：进行勘测和数据收集，确定管线布局和参数。

2. 详细设计：根据初步设计结果，进行各个管线系统的详细设计，包括管径计算、材料确定等。

3. 结构设计：综合管线设计应结合地形地貌和建筑结构特点，进行结构设计和管线位置调整。

4. 施工图设计：根据详细设计结果，绘制施工图纸，明确施工工艺和材料需求。

5. 施工监督：对综合管线的施工过程进行监督和检验，确保施工质量和安全性。

6. 竣工验收：对综合管线的竣工情况进行验收，确保符合设计要求和相关标准。

城市住宅建筑综合布线系统工程设计规范城市住宅建筑综合布线系统工程设计规范颁布日期:-11-12 1 总则为了适应城镇住宅商品化、社会化以及住宅产业现代化的需要配合城市建设和信息通信网向数字化、综合化、智能化方向发展搞好城市住宅小区与住宅楼中电话、数据、图像等多媒体综合网络建设制订本规定本规范适用于新建、扩建和改建城市住宅小区和住宅楼的综合布线系统工程设计对于分散的住宅建筑和现有的住宅楼应充分利用市内电话线开通各种话音、数据和多媒体业务综合布线系统的设施及管线的建设应纳入城市住宅小区或住宅楼相应的规划中综合布线系统主要适用于组织计算机网络的应用应与有线电视()、家庭自动化、安全防范信息等内容统筹规划按照各种信息的传输要求做到合理使用并应符合相关的标准工程设计时应根据工程项目的性质、功能、环境条件和近、远期用户要求进行综合布线系统设施和管线的设计工程设计必须保证综合布线系统的质量和安全并考虑施工和维护方便做到技术先进经济合理工程设计中必须选用符合国家现行有关标准的定型产品未经国家认可的产品质量监督检验机构鉴定合格的设备及主要材料不得在工程中使用综合布线系统的工程设计除应符合本规范外尚应符合国家标准《建筑与建筑群综合布线系统工程设计规范》GB/T-等国家现行的有关标准 4 城市住宅小区内综合布线管线设计地下综合布线管道设计城市住宅小区地下综合布线管道规划应与城市通信管道和其他地下管线的规划相适应必须与道路、给排水管、热力管、煤气管、电力电缆等市政设施同步建设城市住宅小区地下综合布线管道应与城市通信管道和各建筑物的同类引入管道或引上管相衔接其位置应选在建筑物和用户引入线多的一侧综合布线管道的管孔数应按终期电缆或光缆条数及备用孔数确定建筑物的综合布线引入管道每处管孔数不宜少于2孔综合布线管道管材的选用应符合下列要求:(1)如与城市通信管道合建一般采用混凝土管宜以6孔(孔径90mm)管块为基数进行组合或采用62mm等小孔径管块;在地下水位较高时宣采用塑料管道;(2)综合布线管道单独建设时宜采用双壁波纹管、复合发泡管、实壁管等塑料管进行组合管子的孔径应符合本规范第条的规定; (3)在下列情况下应采用钢管: ①管道附挂在桥梁上或跨越沟渠有悬空跨度; ②需采用顶管施工方法穿越道路或铁路路基时; ③埋深过浅或路面荷载过重; ④地基特别松软或有可能遭受强烈震动;⑤有强电危险或干扰影响需要防护; ⑥建筑物的综合布线引人管道或引上管;⑦在腐蚀比较严重的地段采用钢管须作好钢管的防腐处理综合布线管道管孔的孔径应符合下列规定：(1)城市住宅区内综合布线管道管孔的孔径混凝土管宜选用90mm、62mm等规格塑料管宣选用65mm(适用于穿放电缆)、41mm(适用于穿放光缆或4对对绞电缆)等规格;(2)管孔内径与电缆或光缆外径的关系不应小于公式的规定: D≥ 式中D---- 管孔的内径(mm);d---- 电缆或光缆的外径(m)管道的埋深宣为～在穿越人行道、车行道、电车轨道或铁道时最小埋深不得小于表的规定地下综合布线管道与其他各种管线及建筑物的最小净距应符合表的规定其他地下管线及建筑物名称平行净距交叉净距给水管 mm以下～mm 以上排水管 ) )热力管煤气管压力≤ ) ＜压力≤电力电缆 35kv以下 ) kv及以上其他通信电缆、弱电电缆绿化乔木 - 灌木 --地上杆柱～ - 马路边石 - 电车路轨外侧 -房屋建筑红线 -注:(1)主干排水管后敷设时其施工沟边与综合布线管道间的水平净距不宜l、于 (2)当综合布线管道在排水管下部穿越时净距不宜小于综合布线管道应作包付色封长度自排水管两侧各加长2m(3)与煤气管交接处2m范圈内煤气管不应有接合装置和附属设备如不能避免时综合布线管道应作包封2m(4)如电力电缆加保护管时净距可减至或至先行建设的建筑物应预埋引入管道其管材宜采用RC80钢管预埋长度应伸出外墙2m 预埋管应由建筑物向人孔方向倾斜坡度不得小于4弛埋深应符合本规范第条的规定表管道的最小理深管种管顶至路面或铁道路基面的最小净距人(手)孔位置应选择在管道分歧点、引上电缆汇接点和建筑物引入点等处在交叉路口、道路坡度较大的转折处或主要建筑物附近宜设置人(手)孔 (2)两手(手)孔间的距离不宜超过m(3)人(手)孔位置应与其他地下管线的检查井相互错开其他地下管线不得在人(手)孔内穿过(4)交叉路口的人(手)孔位置宣选在人行道上或偏于道路的一侧(5)人(手)孔位置不应设置在建筑物的门口也不应设置在规划的屯放器材或其他货物堆场更不得设置在低洼积水地段 (6)管道穿越电气化铁路或电车轨道时在其两侧适当位置宜设置人(手)孔人(手)孔的类型和规格应符合通信行业标准的有关规定按管道的终期容量、分歧状况和偏转角度等因素确定并应符合下列规定:(1)终期管群容量小于1个标准6孔管块的管道、暗式渠道、距离较长或拐弯较多的引上管道等宣采用手孔(2)终期管群容量大于或等于1个标准6孔管块的管道宜采用人孔综合布线电缆或光缆设计综合布线电缆或光缆布放在管孔中的位置前后应保持一致管孔的使用顺序宜先下后上先两侧后中间。
