- 1 - 双绞线制作实训报告
双绞线制作实训报告
一、实训过程
1、材料准备
1.1、准备双绞线。
首先，准备需要使用的双绞线，根据线缆长度以及需要接头的数量去选择适当的双绞线。
1.2、准备热风枪、剥线钳以及其他工具。
然后，准备好热风枪、剥线钳以及其他必要的工具，这些工具在制作双绞线时非常重要。
2、热风枪焊接线头
开始热风枪焊接线头之前，先将双绞线剥开，并将剥开的钢丝用剥线钳分离出来，然后用热风枪对线头进行焊接，接头要牢固，不能有漏线的情况，焊接完成后再用热风枪对线头进行保护处理。
3、拧固螺母
焊接完成后，拧固螺母，确保螺母牢固地固定在接头上，避免接头被松动。
4、插入保护套
最后，将保护套插入双绞线接头，确保接头处的正确性，并防止阻碍接头两端的线缆。
二、实训结果
实训完成之后，我们观察发现，双绞线接头的连接牢固，没有漏 - 2 - 接的情况，接头的外观完美，保护套插入正确，充分保护接头周围的线缆。
三、总结
通过双绞线制作实训，加深了对双绞线焊接、接头拧固、保护套的插入的理解和技能，进一步提升了自身专业技能。

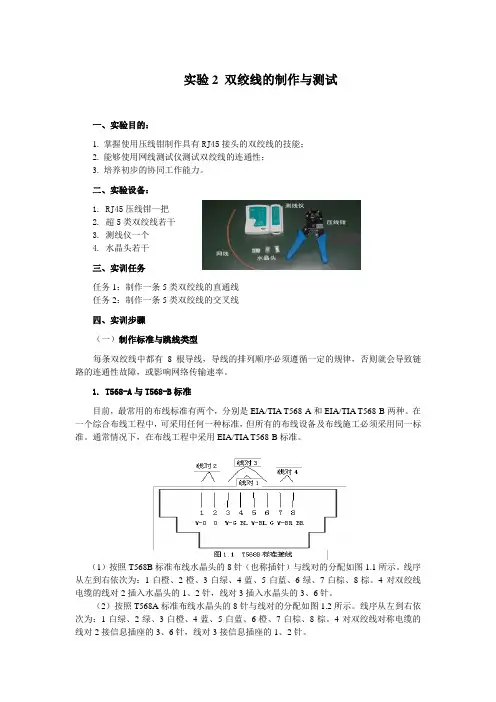

实验2 双绞线的制作与测试
一、实验目的：
1. 掌握使用压线钳制作具有RJ45接头的双绞线的技能；
2. 能够使用网线测试仪测试双绞线的连通性；
3. 培养初步的协同工作能力。
二、实验设备：
1. RJ45压线钳一把
2. 超5类双绞线若干
3. 测线仪一个
4. 水晶头若干
三、实训任务
任务1：制作一条5类双绞线的直通线
任务2：制作一条5类双绞线的交叉线
四、实训步骤
（一）制作标准与跳线类型
每条双绞线中都有8根导线，导线的排列顺序必须遵循一定的规律，否则就会导致链路的连通性故障，或影响网络传输速率。
1. T568-A与T568-B标准
目前，最常用的布线标准有两个，分别是EIA/TIA T568-A和EIA/TIA T568-B两种。在一个综合布线工程中，可采用任何一种标准，但所有的布线设备及布线施工必须采用同一标准。通常情况下，在布线工程中采用EIA/TIA T568-B标准。
（1）按照T568B标准布线水晶头的8针（也称插针）与线对的分配如图1.1所示。线序从左到右依次为：1-白橙、2-橙、3-白绿、4-蓝、5-白蓝、6-绿、7-白棕、8-棕。4对双绞线电缆的线对2插入水晶头的1、2针，线对3插入水晶头的3、6针。
（2）按照T568A标准布线水晶头的8针与线对的分配如图1.2所示。线序从左到右依次为：1-白绿、2-绿、3-白橙、4-蓝、5-白蓝、6-橙、7-白棕、8-棕。4对双绞线对称电缆的线对2接信息插座的3、6针，线对3接信息插座的1、2针。 2. 判断跳线线序
只有搞清楚如何确定水晶头针脚的顺序，才能正确判断跳线的线序。将水晶头有塑料弹簧片的一面朝下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己，此时，最左边的是第1脚，最右边的是第8脚，其余依次顺序排列。
3. 跳线的类型
按照双绞线两端线序的不同，通常划分两类双绞线。
（1）直通线
1 / 2 实验1 制作双绞线
一、实验目的
（1）理解双绞线的结构和特点。
（2）掌握100M双绞线的制作技能。
（3）学会双绞线测线仪的使用。
二、实验材料和设备
（1）双绞线若干米；
（2）RJ-45水晶头4个；
（3）双绞线制作钳子1把；
（4）测线仪1个。
三、实验原理
（1）直通线：两边为相同线序，一般以568B为标准，一般用于不同类设备的连接，如计算机-交换机、交换机-路由器等。
（2）交叉线：一端为568A，另一端为568B，一般用于相同设备的连接，如计算机-计算机、计算机-路由器、交换机-交换机等。
(3)
四、实验过程
1.剪线:先用钳子将网线的一端剪齐，然后将剪齐的一端插入到钳子用于剥线的缺口中，注意网线不能弯，直插进去，直到顶住网线钳后面的挡位，稍微握紧压线钳慢慢旋转一圈，让刀口划开双绞线的保护胶皮，拔下胶皮。
2.理线：剪掉线的外皮后可以看到四对芯线，将四对芯线分开，并将线对扭开，按照统一的排列顺序排列，要注意每条芯线都要拉直，并相对分开排列，不能重叠。
3.排线：按照EIA/TIA 568A 或 EIA/TIA 568B 标准排列芯线。
4.齐线：将已经排好的芯线并列一排，再用钳子在垂直于芯线排列方向将芯线剪齐。
5.插线：左手水平握住水晶头，塑料扣的一面朝下，开口朝右，将剪齐的双绞线插入水晶头中，插时要将将各条芯线插到水晶头的底部，不能弯曲。
6.压线：确认所有芯线都插到水晶头底部后，将水晶头放入钳子的压线缺口处，用钳子压插好线的水晶头，压紧，用手轻拉网线，确保网线和水晶头连接紧密。
7.测线：用测线仪测验双绞线是否制作成功，如果线的连接方式是交叉线，则左右1和3同时亮，2和6同时亮，其余一一对应；如果是直通线，则左右灯亮时一一对应。
五、实验结论
这是第一次接触怎样制作双绞线，在制作完成测验以后，觉得有很多事项都要注意。首先，在开始选双绞线，既不能太长，也不能太短，太短不能使用，最长不能超过100米，因为双绞线的传播极限就是100米；然后，在剪线的时候力量、长短要适中，力量太大会将线剪断或者剪破，会导致芯线之间短路或不通，影响通信质量；在排线和齐线过程中，左手一定要紧握已排好的芯线，否则芯线2 / 2 会移位；插线时，一定要插到底，否则芯线会接触不良，影响通信质量或者芯线松动增加磨损速度；最后测试时，要注意检测亮灯是否正确，以保证双绞线的质量。
制作双绞线的实验报告
实验报告：制作双绞线
实验目的：通过制作双绞线，了解其结构和原理，并掌握制作双绞线的方法。
实验材料：电工工具（剥线钳、剥线刀、压线钳）、双绞线、RJ45头、网线测试仪。
实验步骤：
1. 使用剥线刀剥开双绞线的外皮，露出内部的8根绞线。
2. 将绞线按照颜色顺序排列，通常为白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
3. 使用剥线钳将每根绞线的末端剥开，露出金属导线。
4. 将绞线按照颜色顺序插入RJ45头中，确保每根绞线都插入到对应的位置。
5. 使用压线钳将RJ45头和绞线牢固地连接在一起。
6. 使用网线测试仪对制作好的双绞线进行测试，确保连接正确无误。
实验结果：经过测试，制作好的双绞线连接正常，符合标准。
实验结论：通过本次实验，我们掌握了制作双绞线的方法，并了解了双绞线的结构和原理。双绞线是一种常用的网络连接线，其制作方法简单易学，但需要严格按照标准进行操作，以确保连接的质量和稳定性。
实验中还发现，双绞线的结构设计可以有效减少外部干扰，提高传输速度和稳定性，因此在网络通信中具有重要的作用。
总结：制作双绞线的实验让我们对网络连接线有了更深入的了解，也提高了我们的动手能力和实际操作技能。在今后的网络维护和布线工作中，这些知识和技能将会发挥重要作用。
