第1篇
一、施工准备
1. 施工方案编制：根据机房设计图纸和工程要求，编制详细的施工方案，包括施工流程、施工工艺、施工组织、安全措施等。
2. 材料设备准备：根据施工方案，准备所需的各种材料、设备，如屏蔽壳体、屏蔽底板、绝缘垫块、吊挂件、金属管、桥架、线缆、配线架等。
3. 人员组织：组织具备相关专业技能的施工队伍，明确各工种人员职责，确保施工顺利进行。
二、施工步骤
1. 底架安装：底架采用40602.5方管焊接成方格状地龙骨，间距为600600。底架与原基建地面绝缘，下面均匀铺设10010010厚绝缘垫块，确保地板不产生晃动。
2. 屏蔽壳体安装：按照设计图纸，将屏蔽壳体放置在底架上，从一侧与底架拼齐，对齐缝，并用夹紧器夹紧。然后进行塞焊定位，钢板模块全部点焊，焊点间距400左右，焊点长6mm左右。
3. 顶部连接：采用事先设计好的有绝缘要求的吊挂件，将顶部与建筑顶连接。
4. 防锈处理：框架施工完成后，进行防锈处理，确保屏蔽机房的长期稳定运行。
5. 线缆布线：按照工艺流程，进行设备线缆检验、线管、桥架敷设、设备安装、线缆敷设、线缆终端安装、系统检测、竣工验收。
6. 金属管安装：操作间的信息点、插座等所需六类屏蔽线与电源线，需用JDG金属25管敷设与抗静电地板下。暗配管转弯角度应大于90，转弯角度不得多于二个，不应有S弯出现。
7. 金属桥架安装：机房强电下布线，弱电以及配电柜电源线为上走线。
三、施工质量控制
1. 材料设备检验：施工前，对专网屏蔽机柜、数据网服务器机柜、六类屏蔽配线架、理线架、光纤配线架等设备，以及室内专用万兆光纤、六类屏蔽网线、六类屏蔽跳线、LC光跳线进行外观检验，确保其符合设计规定。
2. 施工工艺控制：严格按照施工方案和工艺要求进行施工，确保施工质量。 3. 系统检测：施工完成后，进行系统检测，确保屏蔽机房的各项性能指标符合设计要求。
4. 竣工验收：按照国家相关标准和规范，进行竣工验收，确保屏蔽机房工程质量。
1
前言
第一章工程概况3
第一节项目内容3
第二节适用标准3
第二章屏蔽工程设计4
第一节屏蔽体系工程4
第二节屏蔽壳体设计4
2.2.1 屏蔽壳体的材料和工艺4
2.2.2 屏蔽门设计5
第三节管线接入工程设计6
2.3.1 电源线接入6
2.3.2 辅助信号线接入7
2.3.3 气、液媒质接入7
2.3.4 光纤接入7
第四节通风窗设计7
第五章接地和防雷系统8
第一节接地工程设计8
5.1.1 信息设备系统的接地要求8
5.1.2 信息设备机房接地的设计8
5.1.3 屏蔽接地9
第二节防雷系统设计10
5.2.1 信息系统的防雷10 2
5.2.2 电源端口防雷器件的配置11 3
信息网络
在线攻击
电源线，信号线 解析 涉密信息系统的电磁泄漏是危害信息系统信息安全的重要因素之一。80年代已可在数公里之外通过远程无线截获信息。当代信息战已向海，陆，空，天,电磁五维发展。因此，我们必须严格控制信息系统的电磁泄漏。
一1线截获十窃收
■II
电磁信息截获简圏
对于涉密信息设备机房的设计，除了控制电磁泄漏之外，还必须保证信息系统的可靠运行。当前国际上已把建筑，供电，空调，消防，安保，监控，布线等统称为IT系统的网络关键物理基础设施NCPI(NetworkCriticalPhysicalInfrastrueture)。
这是一种通过提高以上网络关键物理基础设施的可靠性，从而提高信息系统可靠性的可靠性保障措施设计的理念。
我们将以这两大技术要素对本工程进行设计。攻击 XXXXXXX有限公司7
4
第一章
I工程概况
本工程证屏蔽机房的屏蔽效能符合BMB3—1999《处理涉密信息的电磁屏蔽室的技术要求和测试方法》标准C级的要求。装修工程符合GB50174-2008《电子信息系统机房设计规范》所规定的A类标准。
第一节项目内容
本工程含下列项目：
屏蔽机房：面积为227m?。
系统包括：

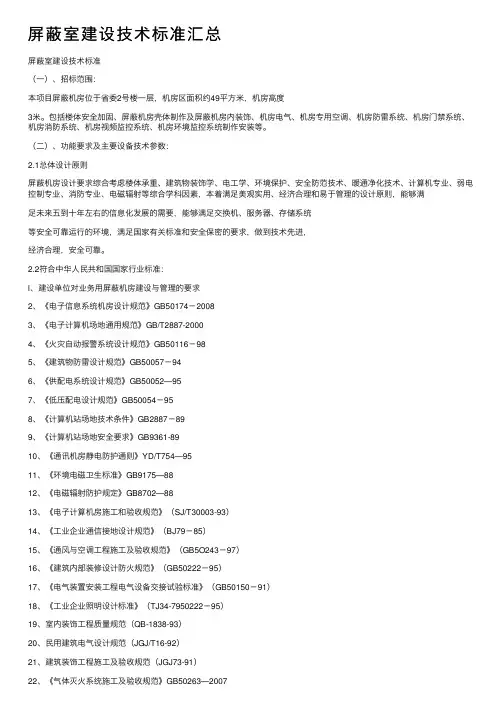

屏蔽室建设技术标准汇总
屏蔽室建设技术标准
（⼀）、招标范围：
本项⽬屏蔽机房位于省委2号楼⼀层，机房区⾯积约49平⽅⽶，机房⾼度3⽶。包括楼体安全加固、屏蔽机房壳体制作及屏蔽机房内装饰、机房电⽓、机房专⽤空调、机房防雷系统、机房门禁系统、机房消防系统、机房视频监控系统、机房环境监控系统制作安装等。
（⼆）、功能要求及主要设备技术参数：2.1总体设计原则
屏蔽机房设计要求综合考虑楼体承重、建筑物装饰学、电⼯学、环境保护、安全防范技术、暖通净化技术、计算机专业、弱电控制专业、消防专业、电磁辐射等综合学科因素，本着满⾜美观实⽤、经济合理和易于管理的设计原则，能够满
⾜未来五到⼗年左右的信息化发展的需要，能够满⾜交换机、服务器、存储系统
等安全可靠运⾏的环境，满⾜国家有关标准和安全保密的要求，做到技术先进，
经济合理，安全可靠。2.2符合中华⼈民共和国国家⾏业标准：
l、建设单位对业务⽤屏蔽机房建设与管理的要求
2、《电⼦信息系统机房设计规范》GB50174－2008
3、《电⼦计算机场地通⽤规范》GB/T2887-2000
4、《⽕灾⾃动报警系统设计规范》GB50116－98
5、《建筑物防雷设计规范》GB50057－94
6、《供配电系统设计规范》GB50052—95
7、《低压配电设计规范》GB50054－95
8、《计算机站场地技术条件》GB2887－89
9、《计算机站场地安全要求》GB9361-89
10、《通讯机房静电防护通则》YD/T754—95
11、《环境电磁卫⽣标准》GB9175—88
12、《电磁辐射防护规定》GB8702—88
13、《电⼦计算机房施⼯和验收规范》（SJ/T30003-93）
14、《⼯业企业通信接地设计规范》（BJ79－85）
15、《通风与空调⼯程施⼯及验收规范》（GB5O243－97）
16、《建筑内部装修设计防⽕规范》（GB50222－95）
17、《电⽓装置安装⼯程电⽓设备交接试验标准》（GB50150－91）
屏蔽室建设技术标准
（一）、招标范围：
本项目屏蔽机房位于省委2号楼一层，机房区面积约49平方米，机房高度3米。包括楼体安全加固、屏蔽机房壳体制作及屏蔽机房内装饰、机房电气、机房专用空调、机房防雷系统、机房门禁系统、机房消防系统、机房视频监控系统、机房环境监控系统制作安装等。
（二）、功能要求及主要设备技术参数：
2.1总体设计原则
屏蔽机房设计要求综合考虑楼体承重、建筑物装饰学、电工学、环境保护、安全防范技术、暖通净化技术、计算机专业、弱电控制专业、消防专业、电磁辐射等综合学科因素，本着满足美观实用、经济合理和易于管理的设计原则，能够满足未来五到十年左右的信息化发展的需要，能够满足交换机、服务器、存储系统等安全可靠运行的环境，满足国家有关标准和安全保密的要求，做到技术先进，经济合理，安全可靠。
2.2符合中华人民共和国国家行业标准：
l、建设单位对业务用屏蔽机房建设与管理的要求
2、《电子信息系统机房设计规范》GB50174－2008
3、《电子计算机场地通用规范》GB/T2887-2000
4、《火灾自动报警系统设计规范》GB50116－98
5、《建筑物防雷设计规范》GB50057－94
6、《供配电系统设计规范》GB50052—95
7、《低压配电设计规范》GB50054－95 8、《计算机站场地技术条件》GB2887－89
9、《计算机站场地安全要求》GB9361-89
10、《通讯机房静电防护通则》YD/T754—95
11、《环境电磁卫生标准》GB9175—88
12、《电磁辐射防护规定》GB8702—88
13、《电子计算机房施工和验收规范》（SJ/T 30003-93）
14、《工业企业通信接地设计规范》（BJ79－85）
15、《通风与空调工程施工及验收规范》（GB 5O243－97）
16、《建筑内部装修设计防火规范》（ GB 50222－95）
17、《电气装置安装工程电气设备交接试验标准》（GB50150－91）
