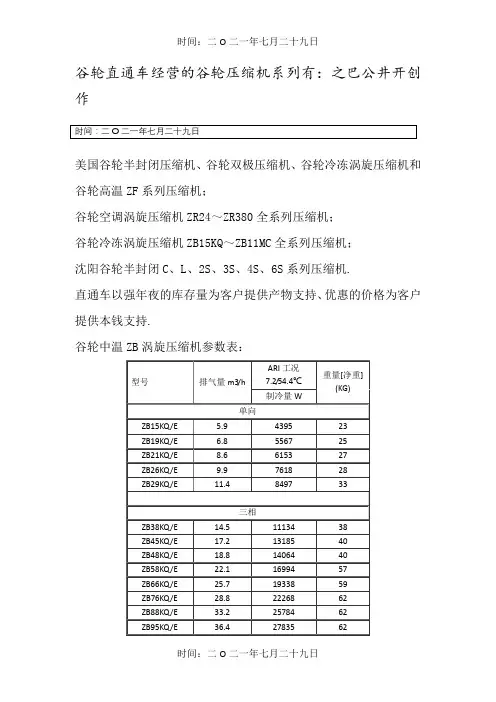

谷轮压缩机参数表

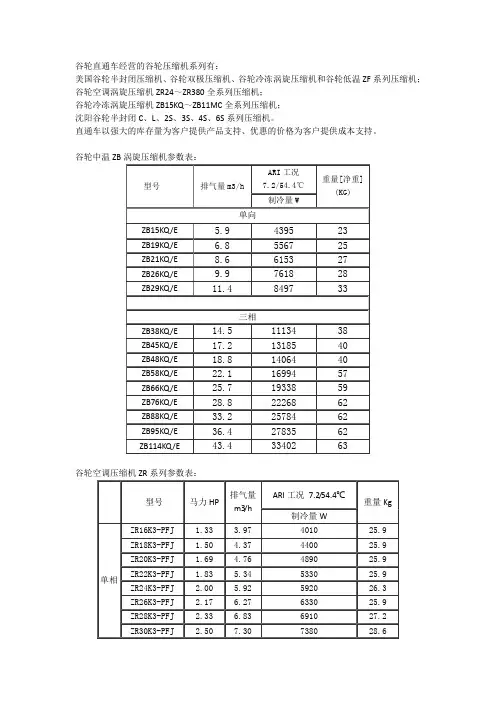

型号 马力HP 排气量m3/h ARI工况54.4℃ 重量Kg 高度mm 制冷量W 输入功率W
单相 ZR16K3-PFJ 4010 1320
ZR18K3-PFJ 4400 1440
ZR20K3-PFJ 4890 1600
ZR22K3-PFJ 5330 1730
ZR24K3-PFJ 5920 1870
ZR26K3-PFJ 6330 2000
ZR28K3-PFJ 6910 2150
ZR30K3-PFJ 7380 2290
ZR32K3-PFJ 7760 2410
ZR34K3-PFJ 8200 2520
ZR36K3-PFJ 8790 2700
ZR40K3-PFJ 9670 2970
ZR42K3-PFJ 10100 3120
ZR47K3-PFJ 11500 3530
三相 ZR22K3-TFD 5330 1650
ZR24K3-TFD 5920 1840
ZR26K3-TFD 6330 1960
ZR28K3-TFD 6910 2150
ZR30K3-TFD 7380 2290
ZR32K3-TFD 7760 2410
ZR34K3-TFD 8200 2500
ZR36K3-TFD 8790 2680
ZR40K3-TFD 9670 2950
2ZR42K3-TFD 10100 3090
ZR45KC-TFD 11000 3380
ZR46KC-TFD 11100 3390
ZR47KC-TFD 11500 3500
ZR49KC-TFD 11700 3600
ZR54KC-TFD 12900 4030
ZR57KC-TFD 13700 4160
ZR61KC-TFD 14600 4430
ZR68KC-TFD 16400 4970
ZR72KC-TFD 17400 5250
ZR81KC-TFD 19690 5830
ZR84KC-TFD 20330 6140
ZR94KC-TFD 22940 7000
ZR108KC-TFD 26250 7830 ZR125KC-TFD 30470 9060
ZR90K3-TWD 21540 6620
ZR11M3-TWD 25840 7805
ZR12M3-TWD 29890 8955
ZR16M3-TWD 37330 11175
ZR19M3-TWD 45170 13400
1、超高能效能效比比目前市场上最先进的活塞式压缩机还高12%
2、杰出的可靠性运动部件少轴向及径向的谷轮专柔性设计提供了前所未有的耐液击和容忍杂质的能力
3、内置电机断路装置能有效保护电机免受高温及高电流之损坏
4、低噪音/低排气脉冲噪音值比活塞式压缩机低5分贝以上
5、简化系统设计独特的卸载启动设计使单相压缩机启动时无需启动电容/继电器在大多数应用中无需曲轴箱加热器和气液分离器
6、近100%的容积关键所在率带来超常的制热能力
7、系列范围已从匹到15匹,并还将向上扩展
谷轮全封压缩机
谷轮压缩机技术参数表
型号 额定功率
HP 排气量
m3/h ARI工况
54.4℃ 重K制冷量
W 输入功率
W
单相
ZR24K3-PFJ 2 5900 1920 2ZR28K3-PFJ 6900 2520 2ZR34KH-PFJ 8200 2540 2ZR36KH-PFJ 3 8900 2730 2ZR42K3-PFJ 10250 3140 3ZR47K3-PFJ 11550 3460 3三相
ZR24K3-TFD 2 2 5900 1920 2ZR28K3-TFD 6900 2140 2ZR34KH-TFD 8200 2470 2ZR36KH-TFD 3 8900 2680 2ZR42K3-TFD 10250 3100 2ZR47KC-TFD 11550 3430 3VR57KF-TFD-542 13900 4318
VR61KF-TFD-542 14900 4636
ZR68KC-TFD 16900 4950 3ZR72KC-TFD 6 17700 5200 3ZR81KC-TFD 19900 5800 4ZR94KC-TFD 8 23300 6750 5ZR108KC-TFD 9 26400 7500 6ZR125KC-TFD 10 31000 9000 6ZR144KC-TFD 12 35000 10100 6ZR16M3-TWD 13 37500 11200 10ZR19M3-TWD 15 46000 13600 11ZR250KC-TWD 20 60000 17700 14ZR310KC-TWD 25 74000 22000 16ZR380KC-TWD 30 92000 26900 17谷轮压缩机ZR系列型号含义解析Z R 12 3 4 --
5 6 7 --
8 9 10
Z：涡旋压缩机系列;
R：应用于高、中温机型;
12：压缩机在60HZ,ARI工况下名义制冷量的头两位数;乘以制冷系数即可得到制冷量; 3：制冷系数,K—1000,M—10000;
4：型号系列,在一个压缩机系列中任选一个数字以区别不同改进型;即：K或M系列可有1型、2型、3型…如果此代码为英文字母,则表示压缩机冷媒非R22,其使用的冷冻油也相应不同;
5：压缩机电源形式,P—单相,T—三相;
6：压缩机电机保护,F—压缩机保护模块内置式,W—压缩机保护模块外置式;
7：电器代号,J—50HZ220V/240-1,D—50HZ380V/420-3;
8、9、10：表示压缩机所带的附件类型;此3位数有很多种排列方式,无法在此一一说明,COPELAND公司对此也无全面资料,所以特别提请大家注意,在开机或维修过程中,抄下压缩机型号和序号,以便统计分析,以及以后维修需要;
注：后缀单号,安装口是螺纹口;后缀双号,安装口是焊接口;
例：ZR108KC-TFD-521安装口是螺纹口;
ZR108KC-TFD-522安装口是焊接口;
