精品 附录

MATLAB 机器人工具箱仿真程序：

1）运动学仿真模型程序（Rob1.m）

L1=link([pi/2 150 0 0])

L2=link([0 570 0 0])

L3=link([pi/2 130 0 0])

L4=link([-pi/2 0 0 640])

L5=link([pi/2 0 0 0])

L6=link([0 0 0 95])

r=robot({L1 L2 L3 L4 L5 L6})

=’MOTOMAN-UP6’ % 模型的名称

>>drivebot(r)

2）正运动学仿真程序 （Rob2.m）

L1=link([pi/2 150 0 0])

L2=link([0 570 0 0])

L3=link([pi/2 130 0 0])

L4=link([-pi/2 0 0 640])

L5=link([pi/2 0 0 0])

L6=link([0 0 0 95])

r=robot({L1 L2 L3 L4 L5 L6})

=’MOTOMAN-UP6’

t=[0:0.01:10];%产生时间向量

qA=[0 0 0 0 0 0 ]; %机械手初始关节角度

qAB=[-pi/2 -pi/3 0 pi/6 pi/3 pi/2 ];%机械手终止关节角度

figure('Name','up6机器人正运动学仿真演示');%给仿真图像命名

q=jtraj(qA,qAB,t);%生成关节运动轨迹

T=fkine(r,q);%正向运动学仿真函数

plot(r,q);%生成机器人的运动.

精品 figure('Name','up6机器人末端位移图'）

subplot(3,1,1);

plot(t, squeeze(T(1,4,:)));

xlabel('Time (s)');

ylabel('X (m)');

subplot(3,1,2);

plot(t, squeeze(T(2,4,:)));

xlabel('Time (s)');

ylabel('Y (m)');

subplot(3,1,3);

plot(t, squeeze(T(3,4,:)));

xlabel('Time (s)');

ylabel('Z (m)');

x=squeeze(T(1,4,:));

y=squeeze(T(2,4,:));

z=squeeze(T(3,4,:));

figure('Name','up6机器人末端轨迹图');

plot3(x,y,z);

3）机器人各关节转动角度仿真程序：（Rob3.m）

L1=link([pi/2 150 0 0 ])

L2=link([0 570 0 0])

L3=link([pi/2 130 0 0])

L4=link([-pi/2 0 0 640])

L5=link([pi/2 0 0 0 ])

L6=link([0 0 0 95])

r=robot({L1 L2 L3 L4 L5 L6})

='motoman-up6'

t=[0:0.01:10];

qA=[0 0 0 0 0 0 ];.

精品 qAB=[ pi/6 pi/6 pi/6 pi/6 pi/6 pi/6];

q=jtraj(qA,qAB,t);

Plot(r,q);

subplot(6,1,1);

plot(t,q(:,1));

title('转动关节1');

xlabel('时间/s');

ylabel('角度/rad');

subplot(6,1,2);

plot(t,q(:,2));

title('转动关节2');

xlabel('时间/s');

ylabel('角度/rad');

subplot(6,1,3);

plot(t,q(:,3));

title('转动关节3');

xlabel('时间/s');

ylabel('角度/rad');

subplot(6,1,4);

plot(t,q(:,4));

title('转动关节4');

xlabel('时间/s');

ylabel('角度/rad' );

subplot(6,1,5);

plot(t,q(:,5));

title('转动关节5');

xlabel('时间/s');

ylabel('角度/rad');

subplot(6,1,6);

plot(t,q(:,6));.

精品 title('转动关节6');

xlabel('时间/s');

ylabel('角度/rad');

4）机器人各关节转动角速度仿真程序：（Rob4.m）

t=[0:0.01:10];

qA=[0 0 0 0 0 0 ];%机械手初始关节量

qAB=[ 1.5709 -0.8902 -0.0481 -0.5178 1.0645 -1.0201];

[q,qd,qdd]=jtraj(qA,qAB,t);

Plot(r,q);

subplot(6,1,1);

plot(t,qd(:,1));

title('转动关节1');

xlabel('时间/s');

ylabel('rad/s');

subplot(6,1,2);

plot(t,qd(:,2));

title('转动关节2');

xlabel('时间/s');

ylabel('rad/s');

subplot(6,1,3);

plot(t,qd(:,3));

title('转动关节3');

xlabel('时间/s');

ylabel('rad/s');

subplot(6,1,4);

plot(t,qd(:,4));

title('转动关节4');

xlabel('时间/s');

ylabel('rad/s' );.

精品 subplot(6,1,5);

plot(t,qd(:,5));

title('转动关节5');

xlabel('时间/s');

ylabel('rad/s');

subplot(6,1,6);

plot(t,qd(:,6));

title('转动关节6');

xlabel('时间/s');

ylabel('rad/s');

5）机器人各关节转动角加速度仿真程序：（Rob5.m）

t=[0:0.01:10];%产生时间向量

qA=[0 0 0 0 0 0]

qAB =[1.5709 -0.8902 -0.0481 -0.5178 1.0645 -1.0201];

[q,qd,qdd]=jtraj(qA,qAB,t);

figure('name','up6机器人机械手各关节加速度曲线');

subplot(6,1,1);

plot(t,qdd(:,1));

title('关节1');

xlabel('时间 (s)');

ylabel('加速度 (rad/s^2)');

subplot(6,1,2);

plot(t,qdd(:,2));

title('关节2');

xlabel('时间 (s)');

ylabel('加速度 (rad/s^2)');

subplot(6,1,3);

plot(t,qdd(:,3));

title('关节3');.

精品 xlabel('时间 (s)');

ylabel('加速度 (rad/s^2)')

subplot(6,1,4);

plot(t,qdd(:,4));

title('关节4');

xlabel('时间 (s)');

ylabel('加速度 (rad/s^2)')

subplot(6,1,5);

plot(t,qdd(:,5));

title('关节5');

xlabel('时间 (s)');

ylabel('加速度 (rad/s^2)')

subplot(6,1,6);

plot(t,qdd(:,6));

title('关节6');

xlabel('时间 (s)');

ylabel('加速度 (rad/s^2)')

如有侵权请联系告知删除，感谢你们的配合！

合集下载

机器人逆解MATLAB程序代码

机器人逆解MATLAB程序代码

function nijiede

a2=431.8;

a3=20.32;

d2=149.09;

d4=433.07;

nx=0;ny=0;nz=1;

ax=0;ay=1;az=0;

px=-149.09;py=864.87;pz=20.32;

t1=[(atan2(py,px)-atan2(d2,sqrt(px^2+py^2-d2^2))),(atan2(py,px)-atan2(d2,-sqrt(px^2+py^2-d2^2)))];

k=(px^2+py^2+pz^2-a2^2-a3^2-d2^2-d4^2)/(2*a2);

k1=atan2(a3,d4);

t3=[(k1-atan2(k,sqrt(a3^2+d4^2-k^2))),(k1-atan2(k,-sqrt(a3^2+d4^2-k^2)))];

for i=1:2;

for j=1:2;

t2=atan2(-(a3+a2*cos(t3(j)))*pz+(cos(t1(i))*px+sin(t1(i))*py)*(a2*sin(t3(j))-d4),...

(-d4+a2*sin(t3(j)))*pz+(cos(t1(i))*px+sin(t1(i))*py)*(a2*cos(t3(j))+a3))-t3(j);

for n=1:2;

t4=atan2((-1)^(n+1)*(-ax*sin(t1(i))+ay*cos(t1(i))),(-1)^(n+1)*(-ax*cos(t1(i))*cos(t2+t3(j))-ay*sin(t1(i))*cos(t2+t3(j))+az*sin(t2+t3(j))));

s5=-ax*(cos(t1(i))*cos(t2+t3(j))*cos(t4)+sin(t1(i))*sin(t4))...

-ay*(sin(t1(i))*cos(t2+t3(j))*cos(t4)-cos(t1(i))*sin(t4))...

基于MATLAB的机器人运动学建模及仿真分析

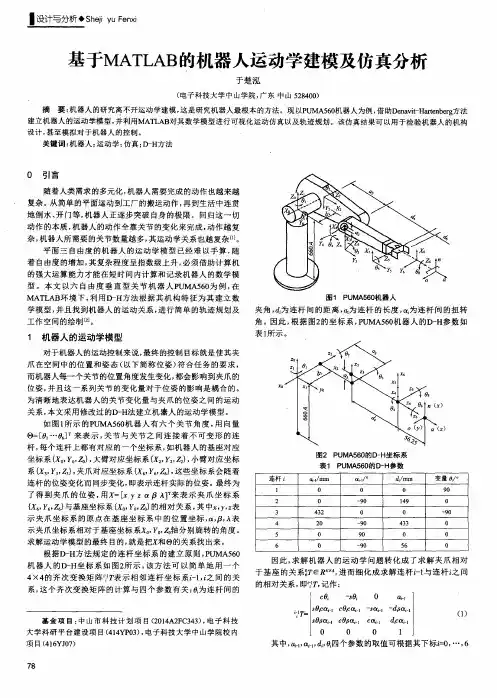

基于MATLAB的机器人运动学建模及仿真分析

＿设计与分析◆ｓｈ　ｅｊｉ　Ｙｕ　Ｆｅｎｘｉ　

基于ＭＡＴＬＡＢ的机器人运动学建模及仿真分析　

于楚泓　

（电子科技大学中山学院，广东中山５２８４００）　

摘要：机器人的研究离不开运动学建模，这是研究机器人最根本的方法。现￣ＰＵＭＡ５６０机器人为例，借助Ｄｅｎａｖｉｔ－Ｈａｒｔｅｎｂｅｒｇ方法　

建立机器人的运动学模型，并利用ＭＡＴＬＡＢ对其数学模型进行可视化运动仿真以及轨迹规划。该仿真结果可以用于检验机器人的机构　

设计，甚至模拟对于机器人的控制。　关键词：机器人；运动学；仿真；Ｄ—Ｈ方法　

０引言　

随着人类需求的多元化，机器人需要完成的动作也越来越　

复杂。从简单的平面运动到工厂的搬运动作，再到生活中连贯　

地倒水、开门等，机器人正逐步突破自身的极限。回归这一切　

动作的本质，机器人的动作全靠关节的变化来完成，动作越复　

杂，机器人所需要的关节数量越多，其运动学关系也越复杂Ⅲ。　

平面三自由度的机器人的运动学模型已经难以手算，随　

着自由度的增加，其复杂程度呈指数级上升，必须借助计算机　

的强大运算能力才能在短时间内计算和记录机器人的数学模　

型。本文以六自由度垂直型关节机器人ＰＵＭＡ５６０为例，在　

ＭＡＴＬＡＢ环境下，利用Ｄ—Ｈ方法根据其机构特征为其建立数　

学模型，并且找到机器人的运动关系，进行简单的轨迹规划及　

工作空间的绘制　］。　

１　机器人的运动学模型　

对于机器人的运动控制来说，最终的控制目标就是使其夹　

爪在空间中的位置和姿态（以下简称位姿）符合任务的要求，　

而机器人每一个关节的位置角度发生变化，都会影响到夹爪的　

位姿，并且这一系列关节的变化量对于位姿的影响是耦合的。　

为清晰地表达机器人的关节变化量与夹爪的位姿之间的运动　

关系，本文采用修改过的Ｄ－Ｈ法建立机器人的运动学模型。　

如图１所示的ＰＵＭＡ５６０机器人有六个关节角度，用向量　

＠＝［０。…鲫　来表示，关节与关节之间连接着不可变形的连　杆，每个连杆上都有对应的一个坐标系，如机器人的基座对应　

MATLAB仿真

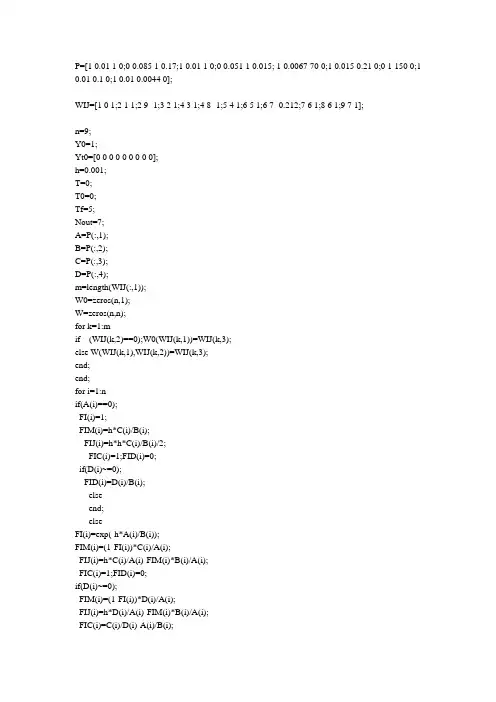

MATLAB仿真
