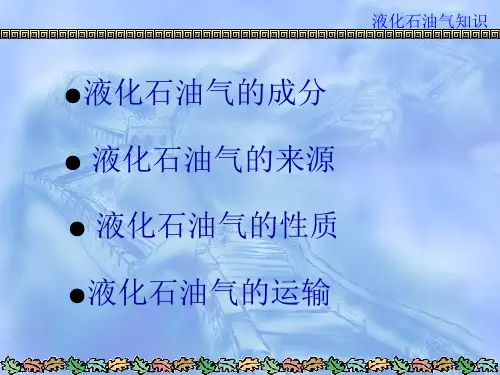

液化石油气知识

液化石油气自然气化能力的计算

发布时间：2008-11-13 11:07:01 浏览次数： 次

引 言

在液化石油气气化站、混气站、瓶组站的设计上，经常定的研究。计算液化石油气自然气化能力的关键 在于计算一定剩液组成。根据现有资料，可以查图确定由丙烷、正丁烷2种物质组成的液化石油气计算温度15时的剩液组成。在实际工作中，一般国产液化石油气的组成不是丙烷和正丁烷的混合物，而是丙烷、丙烯、异丁烷、丁烯－1、异丁烯、异烷等多物质的混合物。对不同产地、不同厂家、不同工艺生产的液化石油气，其中各种物质的组成均不相同，计算温度也不总是15。

以前，当计算温度不是15，或液化石油气的组成不是丙烷和正丁烷两种物质时，确定剩液组成只能采取近似估算的办法，其结果往往偏差较大。本文提出了渐次气化的简化过程，从而计算出在任一计算温度下任意组成液化石油气在一定剩液量时的剩液组成，从而计算各种规格地上或地下储罐及钢瓶的自然气化能力。

计算方法

2．1 确定剩液组成的简化过程

液化石油气自然经与强制气化不同，可视为渐次气化，其过程可简化为：在很短时间间隔内，将气相空间的液化石油气部导出，液相的组成相应发生变化，同时产生新的相平衡状态。再将气相空间内的液化石油气全部导出，如此重复此过程，直至液相达到所要求的剩液量，此时的液相级成就是所要计算的剩液组成。已知条件：环境温度T；灌装LPG液相组成；容器容积V0；设在整个导出过程中液温不变。待求：当剩液量为mE时，液相的分子分数和质量分数。

将灌装完毕后的初始状态设为状态0。在状态0时容器中存在着气相和液相。由于LPG灌入容器后气化量不大，可以认为此时的液相分子分数x0yi=xgzyi为已知值。

由液相的分子组成x0yi,可计算出液相的质量组成g0yi,进而计算出液相的平均比体积v0ys。则状态0时的液相总质量G0ys为：

G0ys=V0liq/voys=V0*0.9/v0ys (1)

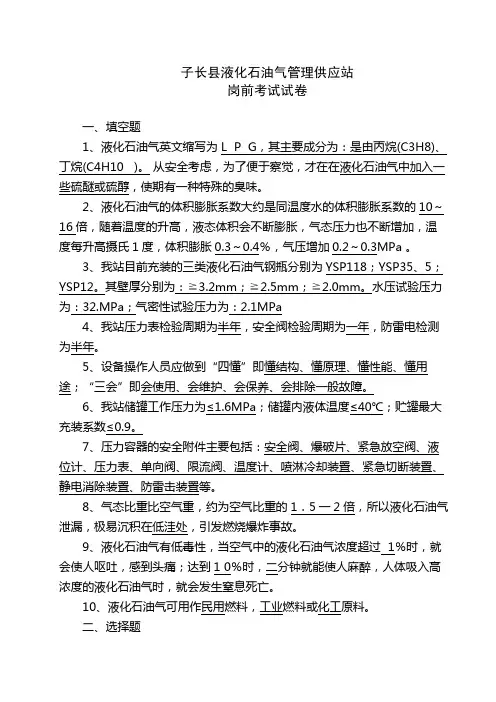

子长县液化石油气管理供应站

岗前考试试卷

一、填空题

1、液化石油气英文缩写为 L P G，其主要成分为：是由丙烷(C3H8)、丁烷(C4H10 )。 从安全考虑，为了便于察觉，才在在液化石油气中加入一些硫醚或硫醇，使期有一种特殊的臭味。

2、液化石油气的体积膨胀系数大约是同温度水的体积膨胀系数的10～16倍，随着温度的升高，液态体积会不断膨胀，气态压力也不断增加，温度每升高摄氏1度，体积膨胀0.3～0.4％，气压增加0.2～0.3MPa 。

3、我站目前充装的三类液化石油气钢瓶分别为YSP118；YSP35、5；YSP12。其壁厚分别为：≧3.2mm；≧2.5mm；≧2.0mm。水压试验压力为：32.MPa；气密性试验压力为：2.1MPa

4、我站压力表检验周期为半年，安全阀检验周期为一年，防雷电检测为半年。

5、设备操作人员应做到“四懂”即懂结构、懂原理、懂性能、懂用途；“三会”即会使用、会维护、会保养、会排除一般故障。

6、我站储罐工作压力为≤1.6MPa；储罐内液体温度≤40℃；贮罐最大充装系数≤0.9。

7、压力容器的安全附件主要包括：安全阀、爆破片、紧急放空阀、液位计、压力表、单向阀、限流阀、温度计、喷淋冷却装置、紧急切断装置、静电消除装置、防雷击装置等。

8、气态比重比空气重，约为空气比重的1．5一2倍，所以液化石油气泄漏，极易沉积在低洼处，引发燃烧爆炸事故。

9、液化石油气有低毒性，当空气中的液化石油气浓度超过 1％时，就会使人呕吐，感到头痛；达到1 0％时，二分钟就能使人麻醉，人体吸入高浓度的液化石油气时，就会发生窒息死亡。

10、液化石油气可用作民用燃料，工业燃料或化工原料。

二、选择题 1、搬运气瓶时,应该（A） 。

A.戴好瓶帽，轻装轻卸 B.随便挪动

C.无具体安全规定

2、对触电人员现场救护时要注意的问题是：（ D ）

A、救护人员必须使用干燥绝缘的工具。不可直接用手、其他金属或潮湿的物件作为救护工具。

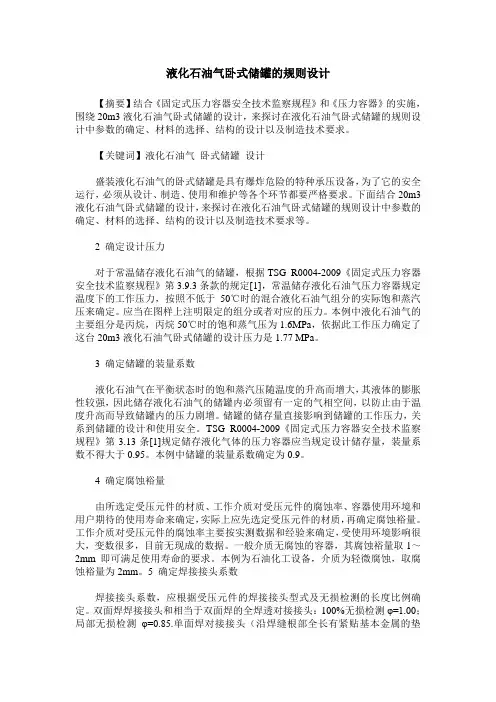

液化石油气卧式储罐的规则设计

【摘要】结合《固定式压力容器安全技术监察规程》和《压力容器》的实施，围绕20m3液化石油气卧式储罐的设计，来探讨在液化石油气卧式储罐的规则设计中参数的确定、材料的选择、结构的设计以及制造技术要求。

【关键词】液化石油气 卧式储罐 设计

盛装液化石油气的卧式储罐是具有爆炸危险的特种承压设备，为了它的安全运行，必须从设计、制造、使用和维护等各个环节都要严格要求。下面结合20m3液化石油气卧式储罐的设计，来探讨在液化石油气卧式储罐的规则设计中参数的确定、材料的选择、结构的设计以及制造技术要求等。

2 确定设计压力

对于常温储存液化石油气的储罐，根据TSG R0004-2009《固定式压力容器安全技术监察规程》第3.9.3条款的规定[1]，常温储存液化石油气压力容器规定温度下的工作压力，按照不低于50℃时的混合液化石油气组分的实际饱和蒸汽压来确定。应当在图样上注明限定的组分或者对应的压力。本例中液化石油气的主要组分是丙烷，丙烷50℃时的饱和蒸气压为1.6MPa，依据此工作压力确定了这台20m3液化石油气卧式储罐的设计压力是1.77 MPa。

3 确定储罐的装量系数

液化石油气在平衡状态时的饱和蒸汽压随温度的升高而增大，其液体的膨胀性较强，因此储存液化石油气的储罐内必须留有一定的气相空间，以防止由于温度升高而导致储罐内的压力剧增。储罐的储存量直接影响到储罐的工作压力，关系到储罐的设计和使用安全。TSG R0004-2009《固定式压力容器安全技术监察规程》第3.13条[1]规定储存液化气体的压力容器应当规定设计储存量，装量系数不得大于0.95。本例中储罐的装量系数确定为0.9。

4 确定腐蚀裕量

由所选定受压元件的材质、工作介质对受压元件的腐蚀率、容器使用环境和用户期待的使用寿命来确定，实际上应先选定受压元件的材质，再确定腐蚀裕量。工作介质对受压元件的腐蚀率主要按实测数据和经验来确定，受使用环境影响很大，变数很多，目前无现成的数据。一般介质无腐蚀的容器，其腐蚀裕量取1～2mm即可满足使用寿命的要求。本例为石油化工设备，介质为轻微腐蚀，取腐蚀裕量为2mm。5 确定焊接接头系数

第 1 页 共 7 页 家用液化石油气安全使用知识

（一）液化石油气基本知识

1.液化石油气是从石油的开采、裂解、炼制等生产过程中得到的副产品。主要成分包括：丙烷（C3H8）、丙烯（C3H6）、丁烷（C4H10）、丁烯（C4H8）和丁二稀（C4H6），同时还含有少量的甲烷（CH4）、乙烷（C2H6）、戊烷（C5H12）及硫化氢（H2S）等成分。

2.气态液化石油气比空气重，其比重是空气的1.5~2倍。

3.液化石油气对人体中枢神经有麻醉性，当空气中液化石油气的浓度高于10%时，就会使人头昏，以至窒息死亡。而且，液化石油气中的硫化氢是有毒害性的，当空气中硫化氢的含量高于10~15毫克/米3时，会使人中毒，另外，液化石油气在不完全燃烧时会产生一氧化碳毒气。

4.液化石油气具有易燃、易爆的特性，在空气中的浓度达到1.59.5%，遇到火源就会爆炸，因此一定要防止泄露。

（二）安全使用知识

1．使用液化石油气应有专用的厨房，厨房面积要能满足合理安放液化石油气设备，高度不应低于2.2米，地面应略高于室外地面，并要有通向室外的窗户，液化石油气设备不能与煤火炉同室使用，也不能放在公共走廊和楼梯口处使用，更不允许放在地下室使用。

2．要安全放置液化石油气设备，钢瓶应放置在干燥并便于操作的地点，上面不要放置杂物，与灶具应保持1米以上的安全距离，钢瓶必须直立放置，绝不允许卧放或倒放，钢瓶应远离热源，环境温度不应高于45摄氏度，禁止用火烤、开水烫或让太阳曝晒钢瓶，灶具应摆第 2 页 共 7 页 放平稳，并应避开风口，连接钢瓶与灶具的输气胶管应沿墙处于自然下垂状态，不要横穿地面，也不要使之绞拧、挤压或绕来绕去。

3．要正确连接液化石油气设备。减压阀与钢瓶角阀是以反扣（逆时针方向）连接的，上减压阀时应先检查进气口上的密封胶圈是否完好，然后将装有合格密封胶圈的进气口对准角阀喷嘴，用手按逆时针方向旋紧手轮即可，上手轮时不能用力过大，更不能用搬手等工具上手轮，那样做易使密封胶圈变形损坏，下次再使用时就可能出现漏气，胶管与减压阀出气口之间都要连接紧密，接头丝纹部分应完全插入胶管内，然后用铁丝拧紧或用管夹夹紧，但不要用钳子使劲绞拧，防止勒裂胶管而漏气。
