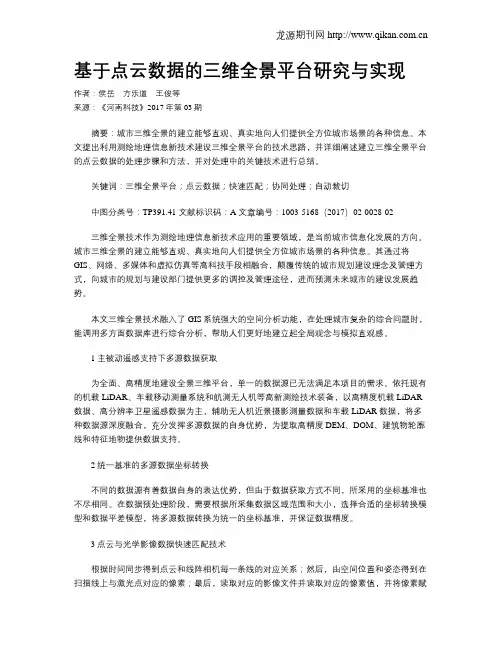

基于点云数据的三维全景平台研究与实现

作者：侯岳 方乐道 王俊等

来源：《河南科技》2017年第03期

摘要：城市三维全景的建立能够直观、真实地向人们提供全方位城市场景的各种信息。本文提出利用测绘地理信息新技术建设三维全景平台的技术思路，并详细阐述建立三维全景平台的点云数据的处理步骤和方法，并对处理中的关键技术进行总结。

关键词：三维全景平台；点云数据；快速匹配；协同处理；自动裁切

中图分类号：TP391.41 文献标识码：A 文章编号：1003-5168（2017）02-0028-02

三维全景技术作为测绘地理信息新技术应用的重要领域，是当前城市信息化发展的方向。城市三维全景的建立能够直观、真实地向人们提供全方位城市场景的各种信息。其通过将GIS、网络、多媒体和虚拟仿真等高科技手段相融合，颠覆传统的城市规划建设理念及管理方式，向城市的规划与建设部门提供更多的调控及管理途径，进而预测未来城市的建设发展趋势。

本文三维全景技术融入了GIS系统强大的空间分析功能，在处理城市复杂的综合问题时，能调用多方面数据库进行综合分析，帮助人们更好地建立起全局观念与模拟直观感。

1主被动遥感支持下多源数据获取

为全面、高精度地建设全景三维平台，单一的数据源已无法满足本项目的需求。依托现有的机载LiDAR、车载移动测量系统和航测无人机等高新测绘技术装备，以高精度机载LiDAR数据、高分辨率卫星遥感数据为主，辅助无人机近景摄影测量数据和车载LiDAR数据，将多种数据源深度融合，充分发挥多源数据的自身优势，为提取高精度DEM、DOM、建筑物轮廓线和特征地物提供数据支持。

2统一基准的多源数据坐标转换

不同的数据源有着数据自身的表达优势，但由于数据获取方式不同，所采用的坐标基准也不尽相同。在数据预处理阶段，需要根据所采集数据区域范围和大小，选择合适的坐标转换模型和数据平差模型，将多源数据转换为统一的坐标基准，并保证数据精度。
