集水池计算书

雨水收集系统计算书（一）

按设计规范，雨水储存设施的有效容积不宜小于集水面重现期1—2年的日雨水设计径流总量扣除设计初期径流弃流量。

根据《绿色建筑评价标准》中规定，本设计的场地年径流总量控制率取70%，其对应的设计日降雨量为11.6mm，雨水设计径流总量按下式计算：W=10φchy F

式中 W —— 雨水储水池容积，m3 ；

φc—— 雨量径流系数;取0.4

hy—— 设计日降雨量，mm/d ；取11.6mm

F —— 汇水面积，hm2，为4.0hm2。

则：

W＝10×0.44×11.6×4.0＝204.16m³

按设计规范，屋面雨水初期弃流可采用2-3mm径流厚度，地面雨水初期弃流可采用3-5 mm径流厚度，初期径流弃流量按下式计算：Wi=10×δ× F

Wi—— 初期弃流量，m3 ；

δ —— 初期径流厚度;取3mm；

F —— 汇水面积，h㎡。

则：

Wi=10×3×4=120m³

则本设计蓄水池的体积为：V=W－Wi=84.16m³ 雨水收集系统计算书（二）

根据甲方提供资料，本次项目占地面积69000㎡，绿化率35%，即绿化占地面积约24150㎡，道路及车库面积为31211㎡；雨水收集回用系统提供全部的绿化浇灌用水和30%的冲洗道路及车库用水，计算如下：

查《建筑给排水设计手册》，浇洒道路及绿化用水定额都取为2.5L/㎡.d，则依据下式计算：

Q=q×s/1000

式中：Q——日用水量

q——用水定额

则绿化浇灌日用水量:

Q1=2.5×24150/1000=60.38m³/d

道路浇洒日用水量:

Q1=2.5×31211/1000=78.02m³/d

雨水收集系统存储可回用蓄水天数为3—7天，本设计取3天,则雨水收集模块容积为：

W=3×(78.02×0.3+60.38)=251.34m³

举例来说，按悬壁计算的实例：

一.设计资料

1. 几何信息: (单位: 除注明外,均为mm)

梁号 1: 跨长 = 6000 B×H = 300 × 1000

2. 荷载条件:

均布恒载标准值=0.00kN/m ； 活载准永久值系数=0.50

均布活载标准值=0.00kN/m ； 支座弯矩调幅系数=100.0%

梁容重=25.00kN/m3 ； 计算时不考虑梁自重:

恒载分项系数=1.20 ； 活载分项系数=1.40

说明: 各梁跨的附加荷载参见[几何及荷载标准值简图]

3.配筋信息:

抗震等级:非抗震 ；

纵筋种类:HRB400 ； fyk=400 N/mm2

混凝土强度等级:C25 ； fc=11.9 N/mm2 ； ft= 1.27 N/mm2；

箍筋种类:HPB235 ； fyk=235 N/mm2

配筋调整系数 =1.0 ；

上部保护层厚度=25mm ； as'=25+10 = 35mm

下部保护层厚度=25mm ； as=25+10 = 35mm

最大裂缝限值=0.400mm ； 挠度控制系数C=200

二.计算结果：

单位说明: 弯矩:kN.m 剪力:kN 纵筋面积:mm2 箍筋面积:mm2/m

裂缝:mm 挠度:mm 尺寸:mm

内力计算采用有限元计算方法 截面配筋方式:单筋

-----------------------------------------------------------------------

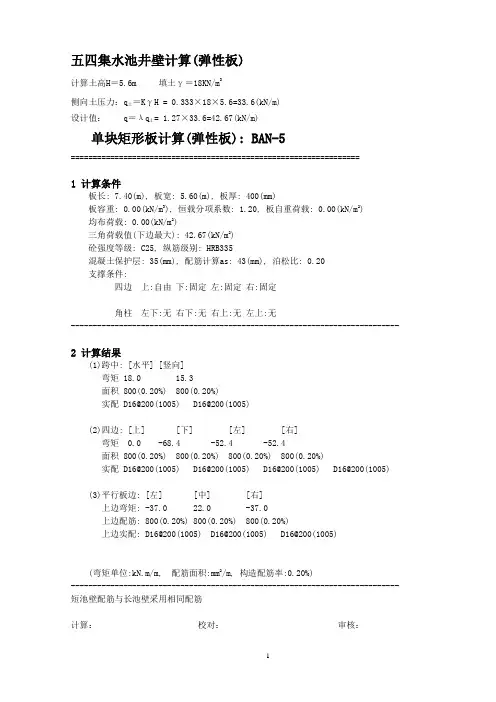

1 五四集水池井壁计算(弹性板)

计算土高H＝5.6m 填土γ＝18KN/m3

侧向土压力：q土＝KγH = 0.333×18×5.6=33.6(kN/m)

设计值： q＝λq土= 1.27×33.6=42.67(kN/m)

单块矩形板计算(弹性板): BAN-5

==================================================================

1 计算条件

板长: 7.40(m), 板宽: 5.60(m), 板厚: 400(mm)

板容重: 0.00(kN/m3), 恒载分项系数: 1.20, 板自重荷载: 0.00(kN/m2)

均布荷载: 0.00(kN/m2)

三角荷载值(下边最大): 42.67(kN/m2)

砼强度等级: C25, 纵筋级别: HRB335

混凝土保护层: 35(mm), 配筋计算as: 43(mm), 泊松比: 0.20

支撑条件:

四边 上:自由 下:固定 左:固定 右:固定

角柱 左下:无 右下:无 右上:无 左上:无

---------------------------------------------------------------------------

2 计算结果

(1)跨中: [水平] [竖向]

弯矩 18.0 15.3

面积 800(0.20%) 800(0.20%)

实配 D16@200(1005) D16@200(1005)

(2)四边: [上] [下] [左] [右]

弯矩 0.0 -68.4 -52.4 -52.4

面积 800(0.20%) 800(0.20%) 800(0.20%) 800(0.20%)

实配 D16@200(1005) D16@200(1005) D16@200(1005) D16@200(1005)

1 泵站设计用于抽排箱涵旱季污水。

1. .泵组规模：

污水提升泵组规模：：

污水抽排规模为6.72万m3/d。

sLQ/77860602467200

内容计算表达式或其它备注日处理水量（m3/d）Q67200人工输入时处理水量（m3/h）2800.00Qmax（m3/s）0.78Qmax=Q*1000/(24*60*60)Qmax（l/s）778泵组主要设计参数：

设计最低运行水位：-4.19m

设计最高运行水位：-2.19m

出水管水面高程为：2.4m

集水池有效水深：-2.19-（-4.19）=2m

则

最小提升高度=2.19+2.4=4.59m

设计提升高度=3+2.4=5.4m

最大提升高度=4.19+2.4=6.59m

2. 泵组扬程计算 2 估算安全水头0.5m，站内管线水头损失2m,格栅水头损失0.2m；

根据Q查水力计算表得，出水总管：

DN=900mm，V=1.23m/s，1000i=1.85。

站外输水管直接接入压力PE管（DN900 L=1300m）输送至补水点，则考虑局部损失为沿程管线损失30%，则

（H3=1.3×(10.67 Q^1.852L)/(C^1.852 D^4.87)）

mH76.10.9150130078.067.103.14.871.852852.13，

内容计算表达式或其它备注日处理水量（m3/d）Q67200人工输入时处理水量（m3/h）2800.00Qmax（m3/s）0.78Qmax=Q*1000/(24*60*60)D(m)0.9查表输入ν（m/s）1.21查表输入1000i2.49查表输入输出管管路长度L1（m）1300人工输入出水管路阻力损失h11.76局部阻力损失0.3取沿程阻力损失ε% h=(10.67 Q^1.852L)/(C^1.852 D^4.87)则对应

最低工作扬程=4.59+0.5+2+0.2+1.76=9.05m
