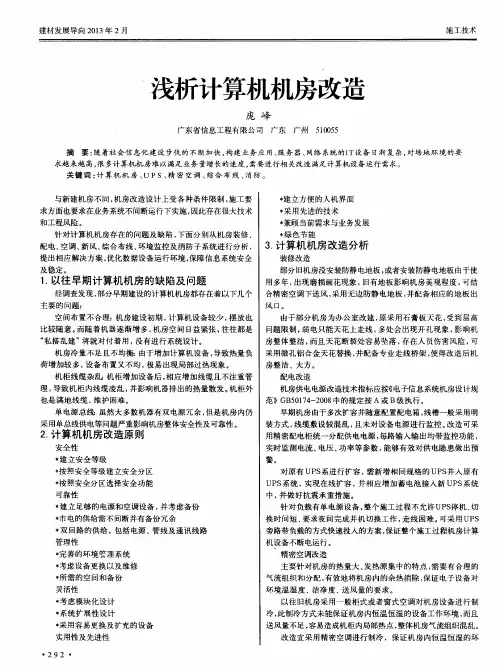

浅析计算机机房改造　庞峰　广东省信息工程有限公司广东广州５１００５５　摘要：随着社会信息化建设步伐的不断加快，构建业务应用、服务器、网络系统的ＩＴ设备日渐复杂，对场地环境的要　求越来越高，很多计算机机房难以满足业务量增长的速度，需要进行相关改造满足计算机设备运行需求。　关键词：计算机机房、ＵＰ　Ｓ、精密空调、综合布线、消防。　与新建机房不同，机房改造设计上受各种条件限制，施工要　求方面也要求在业务系统不间断运行下实施，因此存在很大技术　和工程风险。　针对计算机机房存在的问题及缺陷，下面分别从机房装修、　配电、空调、新风、综合布线、环境监控及消防子系统进行分析，　提出相应解决方案，优化数据设备运行环境，保障信息系统安全　及稳定。　１．以往早期计算机机房的缺陷及问题　经调查发现，部分早期建设的计算机机房都存在着以下几个　主要的问题：　空间布置不合理：机房建设初期，计算机设备较少，摆放也　比较随意　而随着机器逐渐增多，机房空间日益紧张，往往都是　“私搭乱建”将就对付着用，没有进行系统设计。　机房冷量不足且不均　由于增加计算机设备，导致热量负　荷增加较多，设备布置又不均，极易出现局部过热现象。　机柜线缆杂乱机柜增加设备后，相应增加线缆且不注重管　理，导致机柜内线缆凌乱，并影响机器排出的热量散发。机柜外　也是满地线缆，维护困难。　单电源总线虽然大多数机器有双电源冗余，但是机房内仍　采用单总线供电等问题严重影响机房整体安全性及可靠性。　２．计算机机房改造原则　安全性　＋建立安全等级　＋按照安全等级建立安全分区　按照安全分区选择安全功能　可靠性　建立足够的电源和空调设备，并考虑备份　市电的供给需不间断并有备份冗余　十双回路的供给，包括电源、管线及通讯线路　管理性　完善的环境管理系统　考虑设备更换以及维修　所需的空间和备份　灵活性　考虑模块化设计　系统扩展性设计　采用容易更换及扩充的设备　实用性及先进性　・２　９　２・　建立方便的人机界面　采用先进的技术　兼顾当前需求与业务发展　绿色节能　３．计算机机房改造分析　装修改造　部分旧机房没安装防静电地板，或者安装防静电地板由于使　用多年，出现磨损画花现象，旧有地板影响机房美观程度，可结　合精密空调下送风，采用无边防静电地板，并配备相应的地板出　风口。　由于部分机房为办公室改建，原采用石膏板天花，受到层高　问题限制，弱电只能天花上走线，多处会出现开孔现象，影响机　房整体整洁，而且天花断裂处容易坠落，存在人员伤害风险，可　采用微孔铝合金天花替换，并配备专业走线桥架，使得改造后机　房整洁、大方。　配电改造　机房供电电源改造技术指标应按《电子信息系统机房设计规　范》ＧＢ５０１７４－２００８中的规定按Ａ或Ｂ级执行。　早期机房由于多次扩容并随意配置配电箱，线槽一般采用明　装方式，线缆敷设较混乱，且未对设备电源进行监控。改造可采　用精密配电柜统一分配供电电源，每路输入输出均带监控功能，　实时监测电流、电压、功率等参数，能够有效对供电隐患做出预　警。　对原有ＵＰＳ系进行扩容，需新增相同规格的ＵＰＳ并入原有　ＵＰＳ系统，实现在线扩容，并相应增加蓄电池接入新ＵＰＳ系统　中，并做好抗震承重措施。　针对负载有单电源设备，整个施工过程不允许ＵＰＳ停机、切　换时间短、要求夜间完成并机切换工作，走线困难。可采用ＵＰＳ　旁路带负载的方式快速投入的方案，保证整个施工过程机房计算　机设备不断电运行。　精密空调改造　主要针对机房的热量大、发热源集中的特点，需要有合理的　气流组织和分配，有效地将机房内的余热消除，保证电子设备对　环境温湿度、洁净度、送风量的要求。　以往旧机房采用一般柜式或者窗式空调对机房设备进行制　冷，此制冷方式未能保证机房内恒温恒湿的设备工作环境，而且　送风量不足，容易造成机柜内局部热点，整体机房气流组织混乱。　

通信机房改造方案

一、总述

按照市公司春季安全大检查的要求，特制定此方案。主要整改清理机房设备及陈旧线缆,规范机房线缆,集成所有进线光缆,优化设备供电及网络结构，提高系统安全性及抵御风险能力。

二、网络现状及存在的隐患，机房物理环境不达标

1、静电地板使用年限过长，各处塌陷严重。

２、静电地板下各种线缆堆积，老化严重，线路连接非常混乱，没有线缆分类隔离，标识不全，未使用或故障线缆和设备未拆除，在发生故障时维护非常困难。

３、机柜容量已饱和，部分未使用或已淘汰的设备仍放置于机柜内，占用大量空间，并对设备放置、网络规划和布线造成影响。

4、光缆随处摆放，尾纤四处成堆，大量的尾纤在设备维护时已损坏，给通信造成了极大的安全隐患。

５、各种设备供电设计极不合理，２２０ＶＵＰＳ只有总线输出，没有支线输出，且部分电线老化，易出现漏电，造成安全事故。

６、机房没有门禁系统，监控系统。

三、行动步骤及时间节点

1、准备工作（1周内）

（1）完成网络结构图

网络结构改造前后未改变，只是设备位置改变。

（2）完成机柜设计图

机柜现状图

改造后布局图

（3）完成电路设计图

电路现状图

改造后布局图

2、执行步骤（1月内）

（1）进行系统备份、数据备份和配置备份；（1天）

数据备份的设备包括２台内网汇聚交换机，２台接入交换机，１台外网交换机，２台通信数据网交换机及路由器，2台调度数据网交换机及路由器，１台内网核心交换机，１台内网防火墙，１台内网路由器，１台桌面终端服务器，１台录音服务器。

（2）整理机房内的所有线缆，并做好临时标签工作。（1天）

临时标识包括市公司内网端口进出线，外网端口进出线，通信数据网进出线，调度数据网进出线，１号大楼１６７根网线标识，交换机与交换机之间的级连线，核心交换机与防火墙连线，防火墙与路由器连线，各变电站进线光缆，尾纤连接线，光传输设备端口，以及各路电源进出线等

机房改造建设方案

目录

一、项目背景与目标..........................................2

1. 项目背景介绍..........................................3

2. 改造目标与期望成果....................................3

二、改造方案设计与规划......................................4

1. 总体设计原则..........................................6

2. 布局规划..............................................7

（1）功能区划分..........................................8

（2）空间布局规划........................................9

3. 设备配置计划.........................................11

（1）服务器及网络设备...................................12

（2）存储设备...........................................13

（3）UPS电源及环境监控系统..............................14

三、技术选型与标准规范.....................................15 1. 技术选型原则.........................................17

2. 技术标准规范.........................................18

机房改造方案

Prepared on 24 November 2020 目 录

一、机房改造概述

机房原始平面布置图

机房改造后平面布置图

机房改造内容

本次机房改造针对于机房某些不合理设计系统并根据用户需求及根据我司对机房目前情况勘查进行机房改造。

本次机房改造内容如下：

1）机房装修系统改造

 机房区域重新划分；

 机房墙顶地修复；

 机房隔断、墙面

2）机房配电系统改造工程

 增加一台交流列头柜；  原有两台交流配电柜位置迁移；

 原有及新增机柜电缆重新铺设；

 机房区域强电桥架重新铺设；

3）机房防雷接地系统改造

 配电防雷：新增交流列头柜主空开下做三级防雷；

 机柜接地及新增区域联合接地；

4）增加一台精密空调

5）机柜及布线系统

 机房上走线桥架

 机柜并柜处理

 机柜结构化设计

6）消防管道改造

二、机房改造方案

机房装饰系统改造方案

将原有玻璃隔断拆除，主机房区域扩大，并将原备品备件库改为监控室，监控室与主机房之间轻质龙骨隔墙拆除，改为防火玻璃隔墙；

由于机房隔断拆除，对应的墙面、顶面、地面需进行修复；

由于机柜需做散力架，原机房区域抗静电地板需拆除并重新铺设安装；

监控室墙面改为彩钢板饰面。

机房配电改造方案

1. 交流配电柜改造：

原机房第一列交流列头柜，由于增加机柜，需位置迁移，此交流配电柜供电于此列机柜用电；

原机房第三列交流列头柜，迁移至第二列机柜首位，供电于此列机柜；

在第三列机柜增加一台交流列头柜，供电于第三、四列机柜。

2. 电缆路由改造：

由原UPS输出配电柜内采用WDZA-YJY-4X50+1X25mm2分别引2路电源至各交流列头柜主输入空开上端；

所有机柜采用WDZA-YJY-1kV-3x4mm2,重新铺设两路电源；

新增一台精密空调，由原动力配电柜采用WDZA-YJY-4X50+1X25mm2引入电源；
