纳米材料学

1. 团簇:一般指由几~几百个原子的聚集体系,尺寸1nm.其结构多样化,呈线状,网状,层状,洋葱状,骨架状……

2. 人造原子:是指包含一定数量的真正原子的量子点,准一维的量子棒,准二维的量子盘以及~100nm的量子器件

3. 同轴纳米电缆:

4. 介孔固体:

5. 介孔复合体:

6. 纳米结构:

7. 自组织合成和分子自组织合成:

8. 阵列体系的模板合成:

9. 纳米碳管及其分类:是由碳原子组成的:几~几十nm,长约几十nm~m的管子,侧边为六边型,顶端为五边型封顶.有单壁碳管和多壁碳管,多壁管还分为单臂,锯齿形和手性.

10. 光吸收带蓝移和红移:与大块材料相比,纳米微粒的吸收带移向短波方向,是由于尺寸下降,能隙变宽;还有由于纳米微粒颗粒小,大的表面张力使晶格畸变,晶格常数变小.红移可能是由于粒子表面形成的偶极层的库仑作用引起的红移大于粒子尺寸的量子限域效应引起的蓝移,还可能是表面形成束缚激子导致发光.

11. 超顺磁性:铁磁纳米微粒尺寸小到一定临界值,就不再服从居里-外斯定律,呈顺磁性.

12. 磁性液体(结成和特点)

13. 沉淀法和共沉淀法:包含一种或多种离子的可溶性盐溶液,当加入沉淀剂后,或于一定温度下使溶液水解,形成不溶性氢氧化物或盐类从溶液中析出,并将溶液中原有的阴离子洗去,经热分解即得到所需的氧化物粉料. 含多种阳离子的溶液中加入沉淀剂后,所有离子完全沉淀的方法称共沉淀法,分为单相共沉淀和混合物共沉淀.

14. 均相沉淀法:通过控制溶液中的沉淀剂浓度,使之缓慢地增加,则使溶液中的沉淀处于平衡状态,且沉淀能在整个溶液中均匀出现,这种方法称为均相沉淀.

15. 金属醇盐水解法:利用一些金属有机醇盐能溶于有机溶剂并可能发生水解,生成氢氧化物或氧化物沉淀的特性,制备细粉料的一种方法.

16. 纳米微粒的尺寸,结构和形貌特征:1~100nm;一般呈球型,还有其他与制备方法密切相关的其他形状;结构一般与大颗粒相同,但颗粒内部,特别是表面层晶格畸变,有时会出现与大颗粒差别很大的情况.

第 1 页 共 3 页 纳米材料与技术专业主要学什么（附课程目录）

在高考填报志愿的时候，不少人对纳米材料与技术专业比较感兴趣，那么，纳米材料与技术专业是个什么样的专业呢？纳米材料与技术专业主要学什么？课程设置如何？下面为大家整理了纳米材料与技术专业课程目录，希望可以帮助大家全面了解纳米材料与技术专业。

纳米材料与技术专业主要学什么？

▶纳米材料与技术专业课程目录：纳米粉体材料的制备与表面修饰、纳电子器件的基本原理和微加工技术、纳米材料的基本概念和基本物理效应、一维纳米材料的制备、纳米复合材料的制备、纳米材料 第 2 页 共 3 页 的结构、纳米结构材料的制备、纳米材料的物理特性与应用、尺寸和形貌的表征技术、纳米材料与纳米技术的最新进展和发展趋势

通过学习，可以帮助大家掌握纳米材料与技术专业的的基础知识和能力，通过了解本学科的理论前沿和发展动态，可以拓宽知识视野，进而提升纳米材料与技术专业方面的专长与技能，为今后的工作学习奠定坚实的理论与实践基础。

纳米材料与技术专业简介

本专业为2023年新增专业，纳米技术、信息技术及生物技术将成为世纪社会经济发展的三大支柱。纳米科技的兴起，对我国提出了严峻的挑战，同时也为我国实现跨越式发展提供了难得的机遇。纳米材料是纳米科技的基础，功能纳米材料是纳米材料科学中最富有活力的领域，它对信息、生物、能源、环境、宇航等高科技领域，将产生深远的影响并具有广阔的应用前景。本专业主要学习环境纳米材料的绿色制备及其规模化。

纳米材料与技术专业就业前景怎么样？

纳米材料与技术专业的发展前途广阔，毕业生一般都可以在科研院校及纳米材料、黏合剂、涂料、电镀、陶瓷等相关领域从事相关产品开发、生产和检测等工作。

纳米材料与技术专业代码是多少？

专业代码：080413T

专业类别：材料类

门类：工学 第 3 页 共 3 页

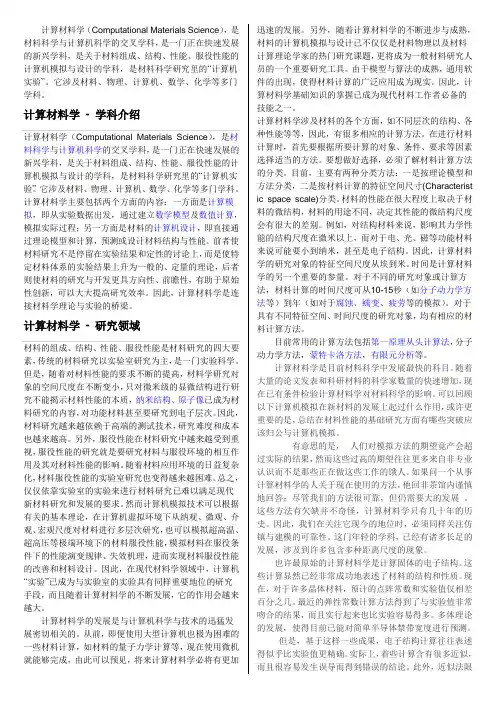

计算材料学（Computational Materials Science），是材料科学与计算机科学的交叉学科，是一门正在快速发展的新兴学科，是关于材料组成、结构、性能、服役性能的计算机模拟与设计的学科，是材料科学研究里的“计算机实验”。它涉及材料、物理、计算机、数学、化学等多门学科。

计算材料学 - 学科介绍

计算材料学（Computational Materials Science），是材料科学与计算机科学的交叉学科，是一门正在快速发展的新兴学科，是关于材料组成、结构、性能、服役性能的计算机模拟与设计的学科，是材料科学研究里的“计算机实验”。它涉及材料、物理、计算机、数学、化学等多门学科。计算材料学主要包括两个方面的内容：一方面是计算模拟，即从实验数据出发，通过建立数学模型及数值计算，模拟实际过程；另一方面是材料的计算机设计，即直接通过理论模型和计算，预测或设计材料结构与性能。前者使材料研究不是停留在实验结果和定性的讨论上，而是使特定材料体系的实验结果上升为一般的、定量的理论，后者则使材料的研究与开发更具方向性、前瞻性，有助于原始性创新，可以大大提高研究效率。因此，计算材料学是连接材料学理论与实验的桥梁。

计算材料学 - 研究领域

材料的组成、结构、性能、服役性能是材料研究的四大要素，传统的材料研究以实验室研究为主，是一门实验科学。但是，随着对材料性能的要求不断的提高，材料学研究对象的空间尺度在不断变小，只对微米级的显微结构进行研究不能揭示材料性能的本质，纳米结构、原子像已成为材料研究的内容，对功能材料甚至要研究到电子层次。因此，材料研究越来越依赖于高端的测试技术，研究难度和成本也越来越高。另外，服役性能在材料研究中越来越受到重视，服役性能的研究就是要研究材料与服役环境的相互作用及其对材料性能的影响。随着材料应用环境的日益复杂化，材料服役性能的实验室研究也变得越来越困难。总之，仅仅依靠实验室的实验来进行材料研究已难以满足现代新材料研究和发展的要求。然而计算机模拟技术可以根据有关的基本理论，在计算机虚拟环境下从纳观、微观、介观、宏观尺度对材料进行多层次研究，也可以模拟超高温、超高压等极端环境下的材料服役性能，模拟材料在服役条件下的性能演变规律、失效机理，进而实现材料服役性能的改善和材料设计。因此，在现代材料学领域中，计算机“实验”已成为与实验室的实验具有同样重要地位的研究手段，而且随着计算材料学的不断发展，它的作用会越来越大。

纳

米

材

料

与

技

术

学院：计算机学院

班级：网络122班

姓名：杨伟丽

学号：201200824203 纳米科技在计算机领域中的应用

历史已经表明，科学技术是推动人类社会前进的最高意义上的革命力量。科学技术是第一生产力，信息技术、生物技术、纳米技术作为21世纪三大新兴技术，正在深刻地改变着经济结构、生产组织和经营模式，推动生产力发展出现质的飞跃。

纳米技术是人类社会对物质世界的认识过程中又一重大发现。专家们预测，其重要意义远比集成电路的发明重大的多。集成电路的发明创造了“硅时代”和“信息时代”。而纳米技术在总体上对社会的冲击远比硅集成电路大得多，以至将在21世纪引发许多产业领域的革命。正如美国科学家估计的“这种人们肉眼看不见的极微小的物质很可能给予各个领域带出一场革命。”总之，纳米技术的发展是非常诱人的，其前景是不可估量的。

在深入介绍纳米技术在计算机领域的应用之前我们先对纳米技术有一个概念上的理解，纳米技术是指用单个原子、分子制造物质的科学技术，研究结构尺寸在0.1至100纳米范围内材料的性质和应用。从中我们不难发现，纳米技术是基于原子层面的，也就不难理解它会在越来越要求精细化的计算机领域有诸多的应用。

事实上，纳米技术在计算机领域的应用主要集中在以下几个方面：半导体芯片，磁存储与光存储，碳纳米管——硅晶体管的取代者，燃料电池。

1.半导体芯片

当我们说到这个话题的时候，我们基本上就是指微型计算机系统中最核心的部分——微处理器。其制作过程被称为平面处理技术，它使制造出含有大规模硅晶体管的集成电路芯片在技术上成为可能。生产流程如下：提炼硅锭—>切割晶圆—>光刻—>光刻胶的使命—>离子注入—>电镀晶圆—>抛光处理—>晶圆切片—>封装—>成品出炉而衡量制造工艺的基准就是“线宽”，它指的是IC生产工艺可达到的最小导线宽度,是IC工艺先进水平的主要指标.线宽越小集成度就高,在同一面积上就集成更多电路单元—简单点说，线宽更小的先进工艺不仅有助于提高芯片的性能，还可以降低制造成本。半导体制造真正突破纳米时代就在2004年，英特尔率先实现的90纳米工艺（0.09微米）。90纳米工艺的引入，可以让半导体芯片的晶体管规模超过2亿个，频率达到4GHz，这是一个新的里程碑。 2.磁存储
