光的反射规律作图1、根据光的反射定律，在图1--（1—6）画出法线和反射光线。

2、如图2，⼀束光斜射向⽔⾯，请作出反射光线，并标出⼊射光线和反射光线的夹⾓。

3、画出图3 -（1—2）的⼊射或反射光路并标出图中的反射⾓的⼤⼩

4、光纤通信是现代通信的⼀种重要⽅式．光纤的内壁具有使光发⽣反射的特性，使从⼀端射⼊的光能传播到光纤的另⼀端．请在图4中作出光路图，表⽰光纤传输光信号的原理．

⼆、利⽤平⾯镜原理作图（已知物体AB 或物体在平⾯镜中的像A'B'作像或找物） 1、根据平⾯镜成像特点，在下图中画出物体AB 在平⾯镜MN 中的像A'B'。

2、如图2，物体AB 放在平⾯镜MN 前 ,画出能看到AB 像的范围

⼀、综合运⽤光的反射规律和平⾯镜原理作图1、如图,有⼀光源S 放在平⾯镜前,经平⾯镜得到两条反射光线,请⽤作图法找出光源S 和像S ′的位置，并完成光路。

图 4

图1-2

图3-1

图1-3

图3-2

图1-1

图1-1

图 2

图2AB C

D

图1-2

2.已知下图中⼊射光线和反射光线的⽅向,画出平⾯镜的位置

3、如下图3、A 1是发光点A 在平⾯镜MN 中所成的像，试作出该发光点发出的⼀条光线经平⾯镜反射后通过B 点的光路图。（标出发光点A 和⼊射点O 的位置）。4、如下图4，光源位于A 点。问该光源发出的哪⼀条光线经平⾯镜MN 反射后通过C 点？作出光路图。

5、如下图5、S 为平⾯镜MN 前的⼀个点光源,请画出通过A 点的反射光线

6、如下图6，MN 是平⾯镜，S 是⼀个点光源，P 是空间中的⼀点，请在图中画出由点光源 S 发出的能过P 点的所有光线，并且写出作图依据7、如下图7所⽰，电视遥控器对着天棚也能遥控电视机。图中从A 点发出的光经天棚MN 反射后射⼊电视机的接收窗⼝B ，试画出其光路图。8、如下图8， AB 、CD 是发光点 S 发出经平⾯镜反射的两条光线.在图中画出发光点 S 和它在平⾯镜中的像点（或发光点S 射向平⾯镜的光线中有两条光线的反射光线是AB 和CD,请在图中画出平⾯镜的位置.）

完美.格式.编辑

专业.资料.整理 八年级物理光学作图题

一、基础知识题（共45分） 姓名

1．作出下列各图的入射光线（或反射光线、镜面、折射光线）（每题3分，共18分）

2．在各图的方框内填上适当的光学元件，并补全光路图。（每题3分，共15分）

3．完成下列各透镜的光路（每题2分，共12分）

二、综合应用题（每题5分，共55分）

1．两平面镜相互垂直，入射光线如图所示，请依次画出经两个平面镜反射后的光线。

2．根据平面镜成像特点画出镜前的物体。

3．如图是光源S经平面镜反射的两条光线，请 画 图 确定光源位置，并完成光路图．

4．画出发光点S发出的光线经平面镜反射后过图中P点的光路图。

5．如图所示，S’为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请

画出平面镜MN，并完成光线SA的光路。

6．小明用平面镜将一束太阳光反射到竖井底（如图所示），请在图上作出平面镜的位置。

空气

玻璃

A’

B’ F

F F F F F

F F F F F F 完美.格式.编辑

专业.资料.整理 7．如图所示，小星通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向，在图中用箭头标出光的传播方向．并根据光的反射定律画出平面镜．

8．如图所示，玻璃水缸底部C点处有一块小雨花石，人眼在A点看到雨花石在B点，要使从A点射出来的一束极细的激光能照到缸底的雨花石上，请画出光路图。

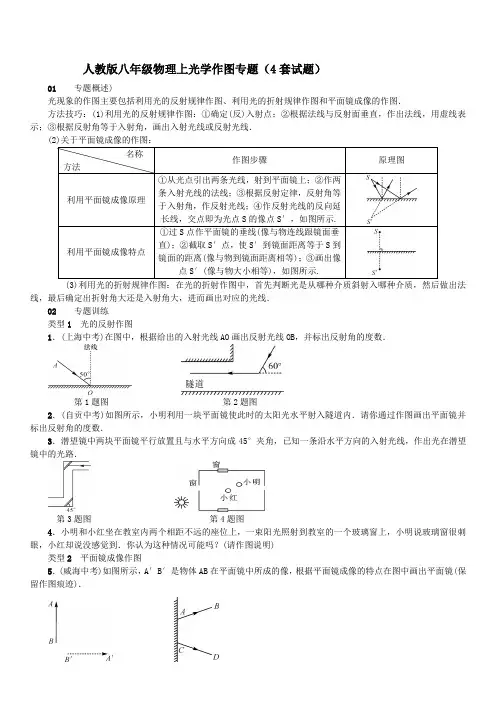

人教版八年级物理上光学作图专题（4套试题）

01 专题概述)

光现象的作图主要包括利用光的反射规律作图、利用光的折射规律作图和平面镜成像的作图．

方法技巧：(1)利用光的反射规律作图：①确定(反)入射点；②根据法线与反射面垂直，作出法线，用虚线表示；③根据反射角等于入射角，画出入射光线或反射光线．

(2)关于平面镜成像的作图：

名称

方法 作图步骤 原理图

利用平面镜成像原理 ①从光点引出两条光线，射到平面镜上；②作两条入射光线的法线；③根据反射定律，反射角等于入射角，作反射光线；④作反射光线的反向延长线，交点即为光点S的像点S′，如图所示.

利用平面镜成像特点 ①过S点作平面镜的垂线(像与物连线跟镜面垂直)；②截取S′点，使S′到镜面距离等于S到镜面的距离(像与物到镜面距离相等)；③画出像点S′(像与物大小相等)，如图所示.

(3)利用光的折射规律作图：在光的折射作图中，首先判断光是从哪种介质斜射入哪种介质，然后做出法线，最后确定出折射角大还是入射角大，进而画出对应的光线．

02 专题训练

类型1 光的反射作图

1．(上海中考)在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．

第1题图 第2题图

2．(自贡中考)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．

3．潜望镜中两块平面镜平行放置且与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．

第3题图 第4题图

4．小明和小红坐在教室内两个相距不远的座位上，一束阳光照射到教室的一个玻璃窗上，小明说玻璃窗很刺眼，小红却说没感觉到．你认为这种情况可能吗？(请作图说明)

类型2 平面镜成像作图

初二物理光的反射试题答案及解析

1. 如图所示，AD为入射光线，ON为法线。请画出入射光线AO的反射光线。

【答案】见下图：

【解析】反射光线与入射光线分居法线两侧，所以反射光线在法线下方，再根据反射角等于入射角，画出反射光线。

【考点】光的反射

2. 按照题目要求作图：

(1)如图甲所示，一束光AO从空气中入射到水面上，请画出反射光线，并用字母β表示反射角．

(2)在图乙中，画出光线经凸透镜折射后的光路图．

(3)一束光线经过某透镜前后的情况如图丙所示，请在图中虚线框内画出这个透镜．

(4)在图丁中，应用平面镜成像的特点画出物体AB在平面镜中成的像A'B'．

【答案】答案如图所示

【解析】根据光的反射定律作反射光线，要先画法线，再根据反射角等于入射角作出反射光线；在画凸透镜的三特殊光线时，从凸透镜焦点发出的光经凸透镜折射后平行于主光轴；凸透镜对光起会聚作用，凹透镜对光起发散作用，由图中的光线可以看出，此透镜对光起发散作用，所以应是凹透镜；平面镜成的是正立等大的虚像，像与物关于镜面对称。

【考点】 光学作图

3. 如图所示是扬州市2013年中考试卷答题卡中用来识别考生信息的条形码（样码）。当条形码扫描器照射它时，黑条纹会将光 （选填“反射”或“吸收”），白条纹会将光 （选填“反射”或“吸收”），再通过电脑解码就可以获取考生相关信息。

【答案】吸收；反射

【解析】白色物体反射所有颜色的光，黑色物体吸收所有颜色的光．

【考点】光的反射

4. 雨过天晴的夜晚，为了不踩到地上的积水，下面判断中正确的是（ ）

A．迎着月光走，地上暗处是水；背着月光走，地上亮处是水

B．迎着月光走或背着月光走，都应是地上暗处是水

C．迎着月光走或背着月光走，都应是地上发亮处是水

D．迎着月光走，地上亮处是水；背着月光走，地上暗处是水

【答案】D

【解析】迎着月光走时，有水的地方发生镜面反射，人和入射光线在法线两侧，反射光射入人的眼中，看到的比较亮，而地面发生漫反射，进入人眼的光相对较少，所以暗。背看月光走时，有水的地方发生镜面反射，人和入射光线在法线的同一侧，反射光不会进入人眼，地面发生漫反射，会有少量的光进入人眼，此时，相对于水面来说要亮一些。所以迎着月光走地上发亮处是积水，背着月光走地上暗处是积水。对照各选项D正确，选填D。
