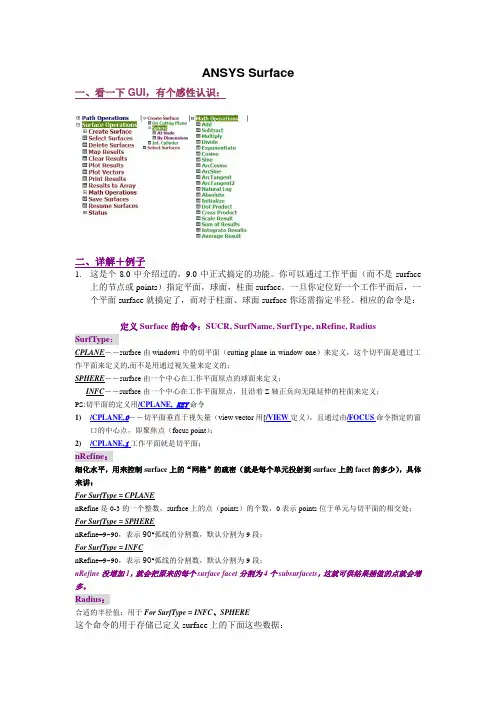

ANSYS Surface
一、看一下GUI，有个感性认识：
|||
二、详解＋例子
1. 这是个8.0中介绍过的，9.0中正式搞定的功能。你可以通过工作平面（而不是surface上的节点或points）指定平面，球面，柱面surface。一旦你定位好一个工作平面后，一个平面surface就搞定了，而对于柱面、球面surface你还需指定半径。相应的命令是：
定义Surface的命令：SUCR, SurfName, SurfType, nRefine, Radius
SurfType：
CPLANE――surface由window1中的切平面（cutting plane in window one）来定义，这个切平面是通过工作平面来定义的,而不是用通过视矢量来定义的；
SPHERE――surface由一个中心在工作平面原点的球面来定义；
INFC――surface由一个中心在工作平面原点，且沿着Z轴正负向无限延伸的柱面来定义；
PS:切平面的定义用/CPLANE, KEY命令
1) /CPLANE,0――切平面垂直于视矢量（view vector用[/VIEW定义），且通过由/FOCUS命令指定的窗口的中心点，即聚焦点（focus point）；
2) /CPLANE,1工作平面就是切平面；
nRefine：
细化水平，用来控制surface上的“网格”的疏密（就是每个单元投射到surface上的facet的多少），具体来讲：
For SurfType = CPLANE
nRefine是0-3的一个整数，surface上的点（points）的个数，0表示points位于单元与切平面的相交处；
For SurfType = SPHERE
nRefine=9~90，表示90°弧线的分割数，默认分割为9段；
For SurfType = INFC
nRefine=9~90，表示90°弧线的分割数，默认分割为9段；
Ansys后处理-如何看应力
点击数：3091 更新时间：2012-4-20 16:29:47
SX:X-Component of
stress;SY:Y-Component of stress;SZ:Z-Component of
stress--X,Y,Z轴方向应力。
SXY:XY Shear stress;SYZ:YZ Shear
stress;SXZ:XZ Shear stress--X,Y,Z三个方向的剪应力。
S1:1st
Principal stress;S2:2st Principal stress;,S3:3st Principal
stress--第一、二、三主应力。区分:首先把一个微元看成是一个正方体,那么假设三个主应力分别是F1
F2
F3,那么如果三个力中哪个力最大,就是F1,也是最大主应力,也叫第一主应力,第二大的叫第二主应力,最小的叫第三主应力,因此,是根据大小来定的。
SINT:stress intensity--应力强度,是由第三强度理论得到的当量应力,其值为第一主应力减去第三主应力。
SEVQ:Von Mises是一种屈服准则,屈服准则的值我们通常叫等效应力。Ansys后处理中'Von
Mises Stress'我们习惯称Mises等效应力,它遵循材料力学第四强度理论(形状改变比能理论)。
我们分析后查看应力,目的就是在于确定该结构的承载能力是否足够。那么承载能力是如何定义的呢?比如混凝土、钢材,应该就是用万能压力机进行的单轴破坏试验吧。也就是说,我们在ANSYS计算中得到的应力,总是要和单轴破坏试验得到的结果进行比对的。所以,当有限元模型本身是一维或二维结构时,通过查看某一个方向,如plnsol,s,x等,是有意义的。但三维实体结构中,应力分布要复杂得多,不能仅用单一方向上的应力来代表结构此处的确切应力值——于是就出现了强度理论学说。
材料力学中的四种强度理论
ansys命令流--前后处理和求解常用命令之求解与后处理
any命令流----前后处理和求解常用命令之求解与后处理.t某t都是一个山的狐狸，你跟我讲什么聊斋，站在离你最近的地方，眺望你对别人的微笑，即使心是百般的疼痛只为把你的一举一动尽收眼底．刺眼的白色，让我明白什么是纯粹的伤害。3/oluu/olu进入求解器3.1加边界条件
uD,node,lab,value,value2,nend,ninc,lab2,lab3,lab6定义节点位移约束Node:预加位移约束的节点号，如果为all,则所有选中节点全加约束，此时忽略nend和ninc.
Lab:u某,uy,uz,rot某,roty,rotz,all
Value,value2:自由度的数值（缺省为0）
3.2设置求解选项
uantype,tatu,ldtep,ubtep,actionantype:taticor1静力分析buckleor2屈曲分析modalor3模态分析tranor4瞬态分析
tatu:new重新分析（缺省），以后各项将忽略ret再分析，仅对tatic,fulltranion有效
ldtep:指定从哪个荷载步开始继续分析，缺省为最大的，runn数（指分析点的最后一步）ubtep:指定从哪个子步开始继续分析。缺省为本目录中，runn文件中最高的子步数action,continue:继续分析指定的ldtep,ubtep说明：继续以前的分析（因某种原因中断）有两种类型ingleframeretart:从停止点继续 需要文件：jobname.db必须在初始求解后马上存盘jobname.emat单元矩阵
jobname.eav或.oav:如果.eav坏了，将.oav改为.eav
reultfile:不必要，但如果有，后继分析的结果也将很好地附加到它后面注意：如果初始分析生成了.rdb,.ldhi,或rnnn文件。必须删除再做后继分析步骤：（1）进入anay以同样工作名（2）进入求解器，并恢复数据库（3）antype,ret（4）指定附加的荷载
Ansys后处理之Stress(应力)
SX：X-Component of stress;SY：Y-Component of
stress;SZ：Z-Component of stress，X,Y,Z轴方向应力
SXY：XY Shear stress;SYZ：YZ Shear stress;，SXZ：XZ Shear stress，X，Y,Z三个方向的剪应力。
S1：1st Principal stress;S2：2st Principal
stress;，S3：3st Principal stress第一、二、三主应力。区分：首先把一个微元看成是一个正方体，那么假设三个主应力分别是F1 F2 F3，那么如果三个力中哪个力最大，就是F1,也是最大主应力，也叫第一主应力，第二大的叫第二主应力，最小的叫第三主应力，因此，是根据大小来定的[引用
SINT：stress intensity（应力强度），是由第三强度理论得到的当量应力，其值为第一主应力减去第三主应力。
SEVQ:Von Mises是一种屈服准则,屈服准则的值我们通常叫等效应力。Ansys后处理中'Von Mises Stress'我们习惯称Mises等效应力，它遵循材料力学第四强度理论(形状改变比能理论)。
我们分析后查看应力，目的就是在于确定该结构的承载能力是否足够。那么承载能力是如何定义的呢？比如混凝土、钢材，应该就是用万能压力机进行的单轴破坏试验吧。也就是说，我们在ANSYS计算中得到的应力，总是要和单轴破坏试验得到的结果进行比对的。所以，当有限元模型本身是一维或二维结构时，通过查看某一个方向，如plnsol,s,x等，是有意义的。但三维实体结构中，应力分布要复杂得多，不能仅用单一方向上的应力来代表结构此处的确切应力值——于是就出现了强度理论学说。
