in4148二极管的参数

翻译:小瓶盖 邮箱:zhzhchang@ 博客

: /zhzht19861011 上海朝阳产业 CO., LTD. IN4148 硅晶体结构 开关二极管 反向电压: 75V 正向电流: 150mA 特性 •小玻璃结构确保高可靠性 • 快速开关 • 低泄露电流 • 高温焊接有保证 DO - 35 1.0 (25.4) MIN. 工艺说明书

250oC/10S/9.5mm 引脚长度 at 5 lbs tension 机械数据 •两端引脚: 可软焊的镀金引脚通过 美国军用规格 202E, method 208C • 壳体: 玻璃,密封 • 极性: 有黑色线圈一端为负极 • 安装位置: 任意 .200 (5.1) .120 (3.0) 1.0 (25.4) MIN. .060 (1.5) .090 (2.3) DIA. .018 (0.46) DIA. 外形尺寸:英寸 (毫米) .022 (0.56) 最大额定值和特性 (除非另有说明,额定值是在25℃的室温下测得) 反向电压 额定值 符号 VR 值 75 单位 V 反向峰值电压 正向电流 (平均值) 周期性前向峰值电流 导通电压 (IF=10mA) 反向电流(VR=20V) 反向电流 (VR=75V) 反向电流 (VR=20V,TJ=100oC) VRM IO IFRM VF IR1 IR2 100 150 300 1 25 5 50 V mA mA V nA uA A 电容 反向恢复时间 热阻性 (与外界结合点) (注 1) (注2) (注 3) Ct IF R(ja) 4 4 0.35 pF nS oC/mW 适用于存储温度 注: 1: VR=0V, f=1 MHz 2: IF=10mA to IR=1mA, VR=6V, RL=100 TSTG,TJ -55 +175 oC 3: Valid provided that leads are kept at ambient temperature at a distance of 8mm from case.

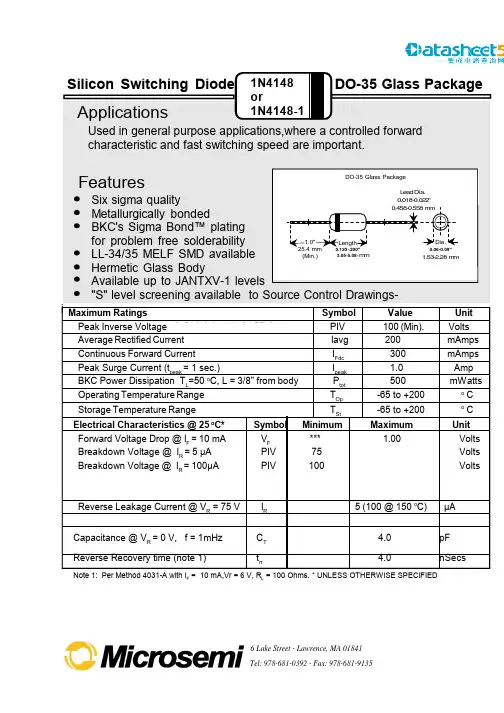

Maximum Ratings Symbol

Value UnitPeak Inverse Voltage @ 5µA & 0.1µA @ -55oC PIV100 (Min). VoltsAverage Rectified Current Iavg 200 mAmpsContinuous Forward Current IFdc 300 mAmpsPeak Surge Current (tpeak = 1 sec.) Ipeak 1.0 AmpBKC Power Dissipation TL=50 oC, L = 3/8" from body Ptot 500 mWattsOperating Temperature Range TOp -65 to +200 o CStorage Temperature Range TSt -65 to +200 o C Electrical Characteristics @ 25 oC* Symbol Minimum Maximum UnitForward Voltage Drop @ IF = 10 mAVF ***1.00 VoltsBreakdown Voltage @ IR = 5µAPIV 75 VoltsBreakdown Voltage @ IR = 100µAPIV 100 VoltsReverse Leakage Current @ VR = 75 VIR 5 (100 @ 150 oC)µA ApplicationsUsed in general purpose applications,where a controlled forwardcharacteristic and fast switching speed are important. FeaturesSix sigma qualityMetallurgically bondedBKC's Sigma Bond™platingfor problem free solderabilityLL-34/35 MELF SMD availableHermetic Glass BodyAvailable up to JANTXV-1 levels"S" level screening available to Source Control Drawings-i Silicon Switching Diode DO-35 Glass Package1N4148or1N4148-1

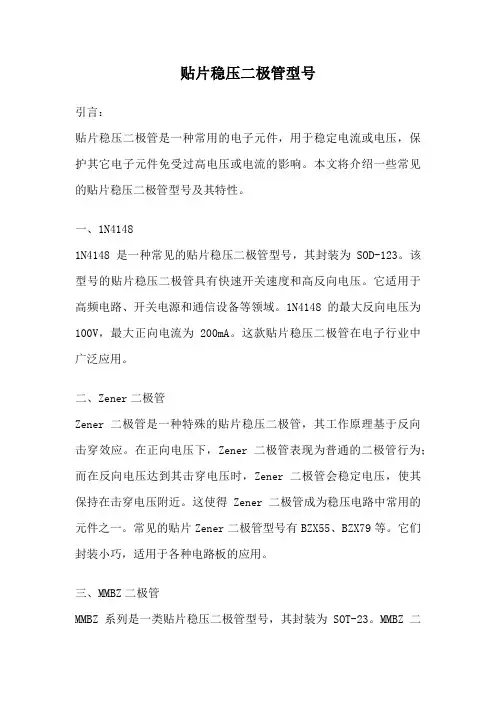

贴片稳压二极管型号

引言：

贴片稳压二极管是一种常用的电子元件，用于稳定电流或电压，保护其它电子元件免受过高电压或电流的影响。本文将介绍一些常见的贴片稳压二极管型号及其特性。

一、1N4148

1N4148是一种常见的贴片稳压二极管型号，其封装为SOD-123。该型号的贴片稳压二极管具有快速开关速度和高反向电压。它适用于高频电路、开关电源和通信设备等领域。1N4148的最大反向电压为100V，最大正向电流为200mA。这款贴片稳压二极管在电子行业中广泛应用。

二、Zener二极管

Zener二极管是一种特殊的贴片稳压二极管，其工作原理基于反向击穿效应。在正向电压下，Zener二极管表现为普通的二极管行为；而在反向电压达到其击穿电压时，Zener二极管会稳定电压，使其保持在击穿电压附近。这使得Zener二极管成为稳压电路中常用的元件之一。常见的贴片Zener二极管型号有BZX55、BZX79等。它们封装小巧，适用于各种电路板的应用。

三、MMBZ二极管

MMBZ系列是一类贴片稳压二极管型号，其封装为SOT-23。MMBZ二极管具有低电压降和快速响应特性，适用于需要快速稳压的电路。常见的型号有MMBZ5242B、MMBZ5231B等，它们的最大反向电压分别为12V和6.2V。MMBZ系列贴片稳压二极管广泛应用于移动设备、电源管理等领域。

四、ESD二极管

ESD（Electrostatic Discharge）二极管是一种特殊的贴片稳压二极管，用于保护电子设备免受静电放电造成的损害。静电放电是电子设备损坏的主要原因之一，而ESD二极管可以提供低电阻路径，将静电放电引导到地。常见的ESD二极管型号有PESD、DFN等，它们封装小巧，能够满足电子设备对静电保护的需求。

五、TVS二极管

TVS（Transient Voltage Suppression）二极管是一种贴片稳压二极管，用于保护电子设备免受瞬态过电压的影响。瞬态过电压是电子设备中常见的问题之一，例如闪电击中电力线路或开关电源切换时可能产生的过电压。TVS二极管可以快速响应并吸收过电压，保护其他电子元件不受损害。常见的TVS二极管型号有P6KE、SMBJ等。

一、1n4148二极管正压降的定义

1n4148二极管是一种常见的快速恢复二极管，通常用于电子电路中的信号整形、电压限制和开关等功能。在实际电路中，了解1n4148二极管的正压降是非常重要的，因为它直接影响着二极管在电路中的工作状态和性能。

二、1n4148二极管正压降的计算公式

1n4148二极管的正压降通常由其工作时的电流决定。根据1n4148二极管的特性曲线，可以使用近似计算公式来估算1n4148二极管正压降的值：

Vf = Vf0 + (If * Rs)

其中，Vf表示二极管的正压降，Vf0表示二极管在较小电流下的正向电压，If表示二极管的电流，Rs表示二极管的动态电阻。

三、1n4148二极管正压降的典型值

根据1n4148二极管的数据手册，通常情况下，当1n4148二极管的电流处于1mA到10mA之间时，其正压降约为0.5V到0.9V之间。而当电流增大至100mA时，正压降也会相应增大，约为0.9V到1.2V之间。

四、1n4148二极管正压降的影响因素

1n4148二极管正压降受到许多因素的影响，其中最主要的因素包括温度、电流和二极管本身的特性。在实际应用中，需要考虑这些因素对正压降的影响，并对电路进行合理设计和选择，以确保1n4148二极管可以正常工作。

五、1n4148二极管正压降的测试方法

在实际电路中，可以通过使用数字万用表或示波器等仪器，对1n4148二极管的正压降进行测试和测量。测试时需要将1n4148二极管正向连接到电路中，并通过逐步增大电流的方式来测量正压降的值，以获取准确的测试结果。

六、总结

1n4148二极管是一种常用的快速恢复二极管，在电子电路中有着广泛的应用。了解1n4148二极管的正压降对于电路设计和性能分析至关重要。通过本文的介绍，读者可以更好地理解1n4148二极管正压降的定义、计算方法、典型值、影响因素和测试方法，从而更好地应用1n4148二极管于实际电路中。希望本文对读者有所帮助。七、1n4148二极管正压降的温度特性
