2019上海市各区2018中考物理二模试卷精选汇编动态电路

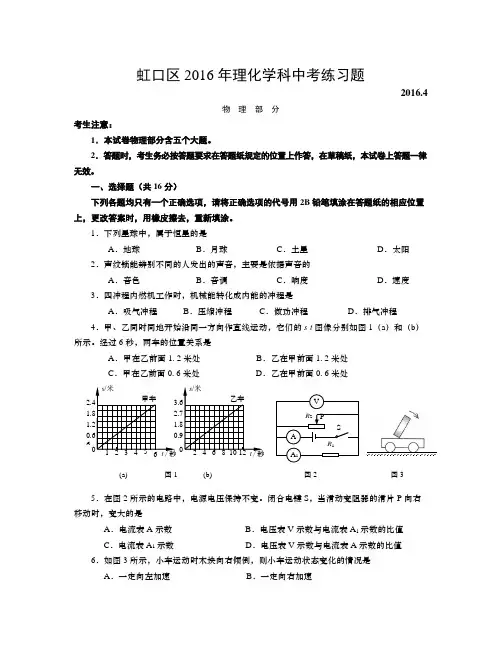

虹口区2016年理化学科中考练习题

2016.4

物 理 部 分

考生注意：

1．本试卷物理部分含五个大题。

2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律无效。

一、选择题（共16分）

下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1．下列星球中，属于恒星的是

A．地球 B．月球 C．土星 D．太阳

2．声纹锁能辨别不同的人发出的声音，主要是依据声音的

A．音色 B．音调 C．响度 D．速度

3．四冲程内燃机工作时，机械能转化成内能的冲程是

A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程

4．甲、乙同时同地开始沿同一方向作直线运动，它们的s-t图像分别如图1（a）和（b）所示。经过6秒，两车的位置关系是

A．甲在乙前面1.2米处 B．乙在甲前面1.2米处

C．甲在乙前面0.6米处 D．乙在甲前面0.6米处

5．在图2所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，变大的是

A．电流表A示数 B．电压表V示数与电流表A1示数的比值

C．电流表A1示数 D．电压表V示数与电流表A示数的比值

6．如图3所示，小车运动时木块向右倾倒，则小车运动状态变化的情况是

A．一定向左加速 B．一定向右加速 (a) 图1 (b) 图2 图3 t/秒 6 1 2 3 4 5 0 0.66 1.2 1.8 2.4 甲车 s/米

凸透镜成像规律

杨浦：29. 在焦距为5厘米、10厘米或20厘米的凸透镜中选择一个放置于光具座的A点处，如图18所示。将蜡烛、光屏分置于光具座上透镜两侧，调整透镜和光屏的中心大致与烛焰的中心在________高度。将蜡烛放置在B点，透镜在A点，并保持它们的位置不变，移动光屏，始终无法在光屏上找到清晰的像，则实验所用透镜的焦距可能是___________厘米。现换用另一个凸透镜继续实验，发现当光屏上找到清晰的像时，像距小于物距，此时所用透镜的焦距可能是__________厘米，此时光屏上的像是倒立的、____________的实像。

答案：

奉贤：24．在“探究二力平衡的条件”实验中，某小组同学以硬纸板为研究对象，利用弹簧测力计、细线等器材进行实验，实验时应在硬纸板处于 （5） 状态下读取测力计的示数并且两细线对硬纸板拉力的方向 （6） 。如图14所示，在“探究凸透镜成像的规律”实验中，应将蜡烛、凸透镜和光屏置于 （7） 上，并调节三者的中心高度以保证烛焰的像能成在光屏的 （8） 。

答案：

宝山、嘉定：25．为了“探究凸透镜成实像的规律”，小张、小李和小王三位同学利用焦距分别为（f1=8厘米、f2=10厘米、f3=15厘米）的三个凸透镜、同一发光体、光屏和光具座等分别进行了三组实验，实验步骤和操作均正确，并将每次实验测得的物距u、像距v、光屏上所成像与发光物大小比较的结果等分别记录在表一、二、三中。

⑴ 他们分析比较实验表一（或表二或表三）中每一次实验测得数据中物距u、像距v与焦距、2倍焦距之间的关系及成像情况，可得出的初步结论是： ________________________。

⑵小张接着说：在电影院看电影时，银幕上呈现的是放大的实像，那么凸透镜成放大实像的规律是如何的？小李回忆了先前学过的光学知识和上述实验结论，提出凸透镜成放大实像规律的一种猜想及其依据。________________________________________________________。

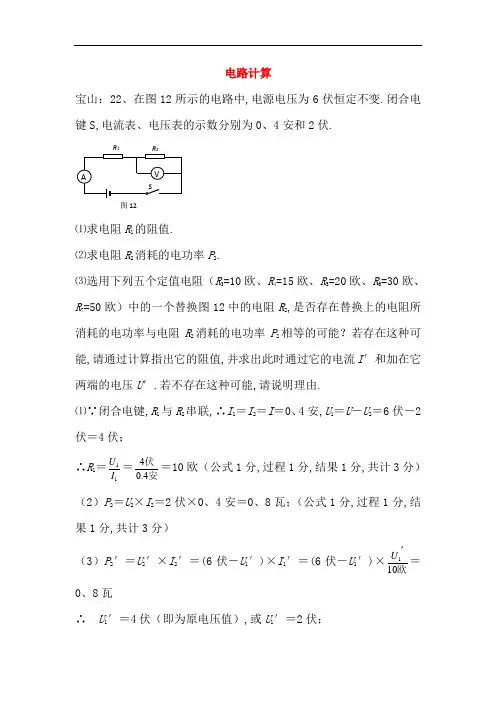

电路计算

宝山：22、在图12所示的电路中,电源电压为6伏恒定不变.闭合电键S,电流表、电压表的示数分别为0、4安和2伏.

⑴求电阻R1的阻值.

⑵求电阻R2消耗的电功率P2.

⑶选用下列五个定值电阻（R3=10欧、R4=15欧、R5=20欧、R6=30欧、R7=50欧）中的一个替换图12中的电阻R2,是否存在替换上的电阻所消耗的电功率与电阻R2消耗的电功率P2相等的可能？若存在这种可能,请通过计算指出它的阻值,并求出此时通过它的电流I′和加在它两端的电压U′.若不存在这种可能,请说明理由.

⑴∵闭合电键,R1与R2串联,∴I1＝I2＝I＝0、4安,U1＝U－U2＝6伏－2伏＝4伏；

∴R1＝11IU＝安伏4.04＝10欧（公式1分,过程1分,结果1分,共计3分）

（2）P2＝U2×I2＝2伏×0、4安＝0、8瓦；（公式1分,过程1分,结果1分,共计3分）

（3）P2′＝U2′×I2′＝(6伏－U1′)×I1′＝(6伏－U1′)×欧101U＝0、8瓦

∴ U1′＝4伏（即为原电压值）,或U1′＝2伏； 图12 R2

S A V R1

∴U2′＝（U－U1′）＝（6伏－2伏）＝4伏,

∴I2′＝I1′＝11RU＝欧伏102＝0、2安,R2′＝22IU＝安伏2.04＝20欧.

故选择R5替换R2,R2消耗的电功率与原先R2消耗的电功率相等.（U2′值1分,I2′值1分,R2′值1分,共计3分）

崇明：22、在图15所示的电路中,电源电压为18伏保持不变,电阻R1的阻值为10欧、闭合电键S后,电流表A的示数如图16(a)所示、

（1）求电阻R1两端的电压U1；

（2）求电阻R2的阻值；

（3）现有标有“20Ω 3Α”、“50Ω 2Α”字样的滑动变阻器,请从中选择一个替换R2,并将一个表盘如图16(b)所示的电压表并联在R1或R2两端,要求在移动变阻器滑片P的过程中电压表示数的变化量最大.①选择的变阻器是 ,电压表接在 两端；②求电压表示数的最大变化量U、

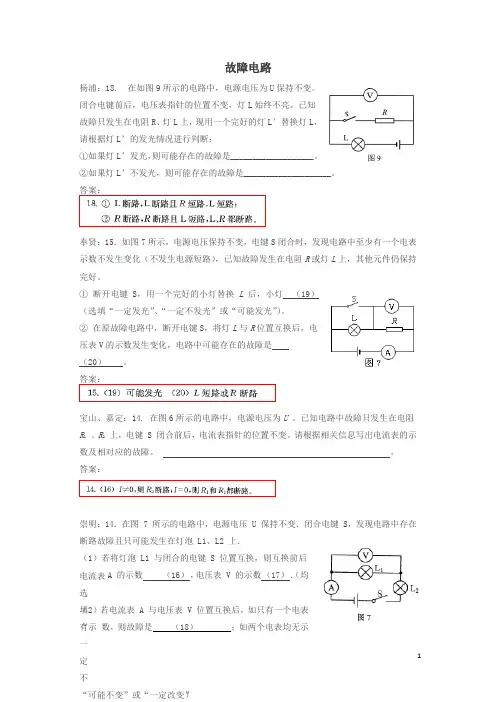

1 故障电路

杨浦：18. 在如图9所示的电路中，电源电压为U保持不变。闭合电键前后，电压表指针的位置不变，灯L始终不亮。已知故障只发生在电阻R、灯L上，现用一个完好的灯L’替换灯L，请根据灯L’的发光情况进行判断：

①如果灯L’发光，则可能存在的故障是___________________。

②如果灯L’不发光，则可能存在的故障是____________________。

答案：

奉贤：15．如图7所示，电源电压保持不变，电键S闭合时，发现电路中至少有一个电表示数不发生变化（不发生电源短路），已知故障发生在电阻R或灯L上，其他元件仍保持完好。

① 断开电键S，用一个完好的小灯替换L后，小灯 （19）

（选填“一定发光”、“一定不发光”或“可能发光”）。

② 在原故障电路中，断开电键S，将灯L与R位置互换后，电压表V的示数发生变化，电路中可能存在的故障是

（20） 。

答案：

宝山、嘉定：14. 在图6所示的电路中，电源电压为U 。已知电路中故障只发生在电阻R1 、R2 上，电键 S

闭合前后，电流表指针的位置不变。请根据相关信息写出电流表的示数及相对应的故障。 。

答案：

崇明：14．在图 7 所示的电路中，电源电压 U 保持不变．闭合电键 S，发现电路中存在断路故障且只可能发生在灯泡 L1、L2 上．

（1）若将灯泡 L1 与闭合的电键 S 位置互换，则互换前后电流表A 的示数 （16） ，电压表 V 的示数 （17） ．（均选填“一定不变”、“可能不变”或“一定改变”）

（2）若电流表 A 与电压表 V 位置互换后，如只有一个电表有示 数，则故障是 （18） ；如两个电表均无示

2 数，则故障 是 （19） ．
