工程测量中大比例尺地形图的运用探讨
在工程测量中，常常需要用大比例尺地形图来解决一些测量中的问题和困难，尤其是需要在面积非常小，地理位置较偏僻的山区进行工程测量时，大比例尺地形图通过的科学系统的方式，来分析地形并放大和伸缩地形，这样大大提高了工程测量的效率，文章主要探讨了大比例地形图在工程测量中的实际应用，希望能够起到一定的借鉴作用。
标签：工程测量；大比例地形图；应用
引言
大比例地形图常用于研究工程建设的可行性，土木工程规划、设计和施工常以地形图为重要依据。通过大比例地形图了解自然和人文地理等对工程建设的综合影响，充分利用地形条件来勘测、规划、设计，使设计和施工方案更加优化。在工程测量中更是经常用到大比例地形图，通过大比例尺地形图测量和检测范围比较小的地区，这样既提高了工程测量的工作效率，也提高了工作的效率和时效性。下面作者将就自己对大比例尺地形图在工程测量中的运用的认识做一点探讨，希望与大家共同学习进步。
1 大比例尺地形图测量的基本内容
在用大比例尺地形图测试某观测站的过程中主要涉及有选点、埋石、GPS监测、水准联测等采集工作，并且测试区周围树木角度可能会影响测量的准确度和效率。在工程测量中广泛应用GPS+RTK，通常是使用不动态的测量方式来测量和控制建筑工程地形，在使用GPS+RTK进行的测量中，先通过GPS进行的定位，然后通过RTK来进行碎步测量，在测量过程中一般都是一个人背着测量仪器在地形的碎点上呆一下，在进行的移动过程中输入其测量的特殊编码，最后通过定位，这样就可以准确地完成在建筑工程中需要的施工地形图了。
2 采用大比例尺地形图1比500的施测方法
可以采用数字化构成图方法来进行观测站站址1比500比例尺地形图的施测过程，在施工过程中，首先采用GPS不动态定位方法，来标注和联想观测站地区进行的内图根点坐标，这一过程中也可以采用水平尺联测的方法，对图根点的高程进行施测，采集测试区内部的数据和图像，然后再外业采取相应的数据，最后使用光缆将测试区外业采集的相关数据和图像传播到测量使用的计算机中，接着计算机会通过一定的数据处理模式，来及时有效地分析和处理其采集和传输的数据，最后计算机会通过绘图仪的方式打印传输出分析和才采集的图像文件。为了达到长期保存图根点以及未来将进行施工放样测量的工作的目的，工作人员测量之后常常将一些长久性的埋石点预埋在每个不同的测试区之内，并且理石点的石头高度一般都是在五十厘米左右，埋得地方应该在视眼开拓且不容易受到别人的破坏的地方。
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
0 1:10000地质填图工作方法细则
一、1:1000地质剖面
（一）工作方法
1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:2000—1:1000，用以划分填图单元，研究地层及构造，为1:10000地质填图服务。剖面比例尺一般是填图比例尺的5—10倍。
2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。
3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。
4．地质剖面一般采用全仪器法测制，采用定地质点的方法进行，即剖面地质点点位在分层处。同时要考虑地形的起伏情况。地质体出露宽度在1米以上者在图上应有表示，小于1米，具有特殊地质意义的地质体应放大表示。
5．实地分层界线用小红旗作标记。
6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录。 文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
1 7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元。
8．地质剖面图的内容和布局参照1︰50000填图格式。要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等。
9．要进行地层厚度计算工作。用统一表格，采用下述公式计算。
D＝L（sin α·cosβ·sinγ±cosα·sinβ）

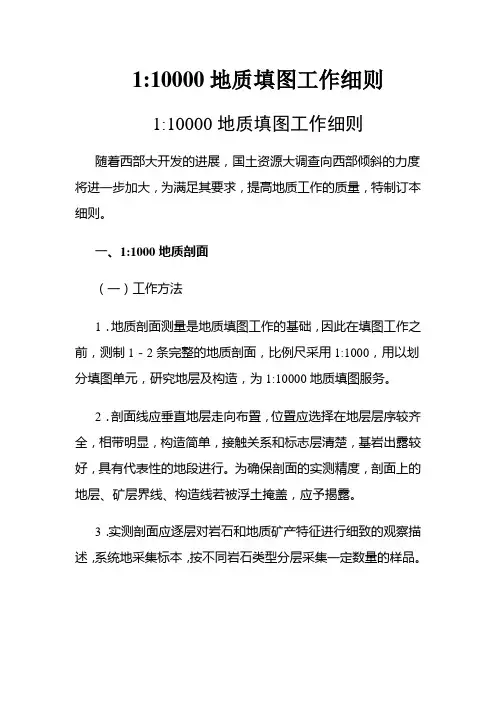

1:10000地质填图工作细则
1:10000地质填图工作细则
随着西部大开发的进展，国土资源大调查向西部倾斜的力度将进一步加大，为满足其要求，提高地质工作的质量，特制订本细则。
一、1:1000地质剖面
（一）工作方法
1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:1000，用以划分填图单元，研究地层及构造，为1:10000地质填图服务。
2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。
3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。 4．地质剖面用半仪器法测制，采用定地质点的方法进行。分层距离用皮尺丈量，地质体出露宽度在1米以上者在图上应有表示，小于1米，具有特殊地质意义的地质体应放大表示。
5．实地分层界线用小红旗作标记。
6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录。
7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元。
8．地质剖面图的内容和布局参照附图1。要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等。
9．进行地层厚度计算工作。用统一表格，采用下述公式计算。
D＝L（sin α·cosβ·sinγ±cosα·sinβ）
式中：D－岩层真厚度；
L－斜坡距
α－岩层真倾角
β－地层坡度角
野外填绘地质图方法与要求
一、地质填图方法简述
地质图是用规定的符号、色谱和花纹将一个地区的主要地质体和地质现象（如各种岩层、地质构造、矿床等的时代、产状、分布和相互关系），按一定比例概括地投影到平面图（地形图）上的一种图件。
地质填图，则是沿着布置的观察路线，将地质点或构造点标在地形图上（即定点），并在地形图上勾绘出点周围的地质界线或断层线等。
野外地质填图的基本步骤
1．明确填图的比例尺，确定观察点、线密度
为了确保填图质量，1：5000地质图总的要求线距200-250m，点距视构造的复杂程度，基岩的出露情况和要解决的主要地质问题而决定，点距一般应小于线距。
2．确定填图单元
填图单元的划分是地质填图的基础，根据比例尺及岩性的一致性，稳定性，可靠性确定本次实习区的地质填图单元，本次填图单位为：莲沱组（Nh1 l）；南沱组（Nh2n）；陡山沱组（Z1d）一、二、三、四段；灯影组（Z1dn）一、二、三段；第四系（Q4）。
3．布置观察路线
布置观察路线一般有两种方法：
（1）追索法：在制绘不同时代地层的地质界线时，沿地层走向，或者为了解决某一地质问题（如断层），而沿着一特定方向进行地质观察来填绘地质图的方法。
追索法适应下列情况：
A．地层岩性、厚度变化大，只有在追索过程中才能准确地了解其横向变化，掌握地质界线的延伸和分布；
B．地质界线不明显，一定要经过追索才能填绘；
C．构造复杂、断裂发育地区，为了更好的填绘出断层线而采用追索法；
D．山脊、沟谷、水系平行于地层走向分布，地形条件有利于追索性。
（2）穿越法：垂直或大角度斜交地层走向（或构造线方向）布置观察路线进行地质观察和填绘地质图的方法。
穿越法适用于下列情况：
A．露头好，岩性、厚度变化不大，地层分界清楚；
B．构造相对较简单；
C．地形平缓，且沟谷、水系多垂直或斜交地层走向分布。
穿越法的优点在于可以很快地了解到岩层的厚度、地层剖面及纵向变化。
