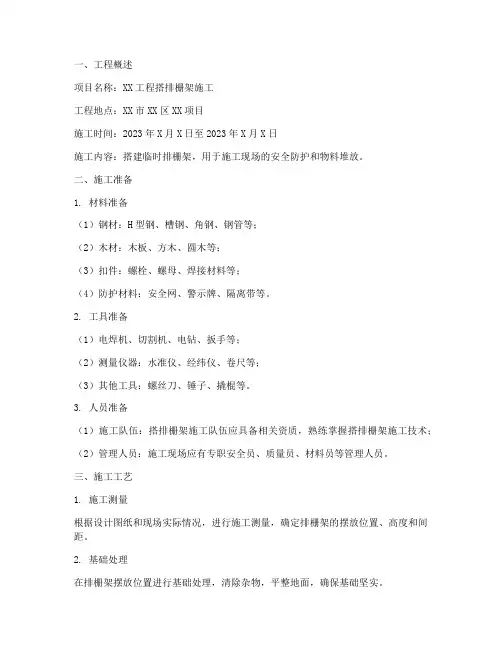

搭排栅架工程施工方案

一、工程概述

项目名称：XX工程搭排栅架施工

工程地点：XX市XX区XX项目

施工时间：2023年X月X日至2023年X月X日

施工内容：搭建临时排栅架，用于施工现场的安全防护和物料堆放。

二、施工准备

1. 材料准备

（1）钢材：H型钢、槽钢、角钢、钢管等；

（2）木材：木板、方木、圆木等；

（3）扣件：螺栓、螺母、焊接材料等；

（4）防护材料：安全网、警示牌、隔离带等。

2. 工具准备

（1）电焊机、切割机、电钻、扳手等；

（2）测量仪器：水准仪、经纬仪、卷尺等；

（3）其他工具：螺丝刀、锤子、撬棍等。

3. 人员准备

（1）施工队伍：搭排栅架施工队伍应具备相关资质，熟练掌握搭排栅架施工技术；

（2）管理人员：施工现场应有专职安全员、质量员、材料员等管理人员。

三、施工工艺

1. 施工测量

根据设计图纸和现场实际情况，进行施工测量，确定排栅架的摆放位置、高度和间距。

2. 基础处理

在排栅架摆放位置进行基础处理，清除杂物，平整地面，确保基础坚实。 3. 搭设立柱

（1）立柱选用H型钢或槽钢，根据设计要求确定立柱间距；

（2）立柱底部焊接在基础上，确保牢固；

（3）立柱顶部焊接横梁，横梁应与立柱垂直。

4. 搭设横梁

（1）横梁选用槽钢或角钢，根据设计要求确定横梁间距；

（2）横梁焊接在立柱上，确保牢固；

（3）横梁上焊接支撑杆，支撑杆间距与横梁间距相同。

5. 搭设防护网

（1）选用安全网，根据设计要求确定防护网间距；

（2）将安全网固定在横梁上，确保牢固；

（3）在防护网两侧设置警示牌，提醒施工人员注意安全。

6. 物料堆放

在排栅架内部设置物料堆放区域，确保物料堆放整齐、稳固。

四、施工安全措施

1. 施工现场应设置安全警示标志，提醒施工人员注意安全；

2. 施工人员应佩戴安全帽、安全带等防护用品；

3. 施工过程中，严禁酒后作业、疲劳作业；

4. 施工现场应保持通风良好，确保施工人员身体健康；

外排栅搭设施工方案

第一章 工程概况和施工工序

工程名称:广东软件科学园—软件基地(3)

建设单位:广东拓思软件科学园有限公司

监理单位:广州宏达工程顾问有限公司

施工单位:深圳潮阳建筑工程公司

本工程位于广州科学城彩屏路段,工程为框架结构,建筑高度36.1m,建筑面程19685m2,地下一层,地上八层｡结合工程设计图纸,施工现场实际情况,需搭设外排栅架,搭设施工方法如下:

外排栅搭设从原地面-1.600开始,搭至+36.1米,外排栅基础为原土分层夯实上捣100厚C15砼垫层｡

第二章 架空外排栅受力计算

排栅高H=1.6+36.1+1.2=38.9m

一､荷载计算

1､结构自重

排栅采用Φ48×3.5钢管,重0.0384KN/m｡大小横杆用直角扣件与立杆连接,重0.0132KN/个｡立杆和大横杆接长用对接扣件连接,重0.0184KN/个｡横向斜撑与立杆或大横杆､剪刀撑与立杆柱或小横杆､剪刀撑接长用旋转扣件,重0.0146KN/个｡

步距1.8m,步数n=38.9÷1.8=22,外排立面沿全高､全长设剪刀撑宽7.2m,高9m,立杆纵向间距1.5m｡横向间距0.8m｡外排大横杆间距0.9m,小横杆间距1.5m｡

转角处和中间每隔6m设一道横向斜撑｡脚手板按四层铺设,施工作业层按二层同时施工｡

自重计算 外排 内排

立杆(m) 38.9 37.7

小横杆(m) 1×22÷2=11 1×22÷2=11

大横杆(m) 1.5×23×2=69 1.5×22=33

( 0.82 +1.82+0.2)×22 斜撑(m) =44.88 44.88

排栅搭设⽅案

⽬录

⼀、⼯程概况 (1)

⼆、编制依据 (2)

三、施⼯准备 (2)

四、脚⼿架构造要求 (3)

五、脚⼿架搭设 (5)

六、检查与验收 (7)

七、质量措施 (9)

⼋、安全措施 (10)

九、外脚⼿架验算 (15)

海珠区迎亚运新港路周边环境综合整治⽴⾯整饰⼯程⼀期（⼀标）

脚⼿架搭设施⼯⽅案

⼀、⼯程概况1．⼯程名称：海珠区迎亚运新港路周边环境综合整治⽴⾯整饰⼯程⼀期（⼀标）

2．建设单位：海珠区建设和市政局

3．设计单位：⼴东建筑艺术设计院有限公司

4．监理单位：⼴州市城市建设⼯程监理公司

5．施⼯单位：华辉装修建筑⼯程有限公司

6．⼯程地址：该⼯程位于⼴州市海珠区新港路，属于交通较繁忙地带。

7．建筑规模：本⼯程主要对海珠区迎亚运新港路沿线房屋进⾏⽴⾯整饰，包括批荡铲除、抹灰、油漆、或贴砖，拆除违建等项⽬。⽬前临街旧楼施⼯范围新港西路80#起⾄客村⽴桥，全长7公⾥，新编整治楼栋X001#～X110#，⾼为⼆层～九层等，整治⾯积约10万平⽅⽶。

本⼯程采⽤扣件式钢管脚⼿架，所有杆件均使⽤Ф48mm外径，壁厚3.5mm的钢管和标准扣件。⽴杆纵向间距1.8m，内⽴柱离墙0.20m，外脚⼿架外排⽴柱离墙1.05m，排距0.80m（净距），步距为1.7m，垂直偏差不⼤于架⾼的1/300。相邻⽴杆的接头位置应错开布置在不同的步距内，与相近横杆的距离不宜⼤于步距的三分之⼀。⽴杆与横杆必须⽤直⾓扣件扣紧，不得隔步设置或遗漏。横杆⽤⼗字扣件装设在⽴杆上，内外横杆要求平⾏，同⼀排横杆的⽔平偏差不⼤于该⽚脚⼿架总长度的1/250，且不⼤于50mm，相邻的横杆应错开布置在⽴杆的⾥侧和外侧，以减少⽴杆出现偏⼼受载情况。上下横杆的接长位置应错开布置在不同的⽴杆纵距中，与相近⽴杆的距离不⼤于纵距的三分之⼀。在任何情况下均不得拆除作为基本结构杆件的横杆，同时要求横杆悬挑端离墙⾯不能⼤于15cm。脚⼿架应根据确保整体稳定和抵抗侧⼒作⽤的要求，规定要求设置剪⼑撑，并纵向沿架⾼连续布置。

排栅施工方案

第1篇

排栅施工方案

一、项目背景

随着我国城市化进程的不断推进，建筑工程施工安全问题日益凸显。为确保建筑施工过程中的安全与稳定，提高施工质量，降低安全事故发生率，本方案针对建筑施工中的排栅作业进行详细规划与设计，以保障施工现场的安全、高效、环保。

二、施工目标

1. 确保施工过程中的安全，降低安全事故发生率；

2. 提高施工效率，缩短施工周期；

3. 保证施工质量，满足建筑结构设计要求；

4. 符合我国相关法律法规及行业标准，实现绿色施工。

三、施工准备

1. 施工人员：组织具有相应资质的施工队伍，进行专业技能培训，确保施工人员熟悉施工工艺及操作规程。

2. 施工材料：选用符合国家标准的排栅材料，包括钢管、扣件、脚手板等，并对材料进行验收、抽检。

3. 施工设备：准备吊车、施工电梯等设备，确保设备性能良好，满足施工需求。

4. 施工现场：对施工现场进行平整、硬化，设置安全警示标志，确保施工现场安全、有序。

四、施工工艺及操作规程

1. 排栅搭设：

（1）根据建筑结构特点及施工要求，设计排栅搭设方案；

（2）排栅立杆间距≤1.5m，横杆间距≤1.2m，扫地杆距地≤0.2m；

（3）排栅与建筑物之间的距离≥0.5m；

（4）排栅搭设应均匀受力，确保稳定性。

2. 排栅拆除：

（1）排栅拆除应按照“先搭后拆、后搭先拆”的原则进行；

（2）拆除过程中，严禁上下同时作业，应逐层拆除；

（3）拆除的排栅材料应分类堆放，及时清理现场。

3. 施工注意事项：

（1）施工过程中，严格遵守操作规程，确保施工安全；

（2）定期对施工人员进行安全教育，提高安全意识；

（3）施工现场严禁吸烟、动火，防止火灾事故；

（4）加强施工现场环境保护，降低施工噪音、扬尘污染。

五、质量保证措施

1. 施工过程中，严格把控施工质量，对关键工序进行质量验收；

2. 定期对排栅进行检查、维护，确保排栅结构稳定；

3. 对施工人员进行质量意识培训，提高施工质量；
