波形发生器习题

1.判断下列的说法是否正确

（1）只要满足正弦波振荡的相位平衡条件,电路就一定振荡。（ ）

（2）对于正弦波振荡电路而言，只要不满足相位平衡条件，即使放大电路的放大倍数很大也不可能产生正弦波振荡。（ ）

（答案）

2.用相位平衡条件判断图示的电路能否产生正弦波振荡,并简述理由.

（答案）

3.用相位平衡的条件判图示的电路能否产生正弦波振荡,并简述理由.

（答案）

4.某电路如图所示,已知 R1=R2=R=10K,C1=C2=C=0.02μF. 试回答: (1)该电路是什么名称,输出什么波形的振荡电路.

(2)哪些元件组成选频网络?

(3)求振荡频率f

(4)为满足起振的幅值条件,电路中电阻应满足什么条件?

（答案与提示） 5.电路如图，判断它们能否振荡，若不能试修改电路，最后写出振荡电路的振荡频率

（答案与提示）

6.将如图电路左右两部分电路用导线适当连接，构成一个正弦波振荡电路。

（答案与提示）

7.电路如图，A1、A2为理想运放，最大输出电压Vom=±12V

（1）说明电路由哪两部分单元组成？

（2）设电路电容初始电压为0,t=0时，Vo=-12V,当加入ＶI=1V的阶跃信号后，需多长时间Vo跳变到+12V。

（2）画出Vo1与Vo2波形。

（答案与提示）

8.电路如图所示，A1、A2为理想运放，其最大输出电压幅度为Vom （1）指出A1、A2各组成什么电路，并说明D1、D2的作用；

（2）画出该电路的电压传输特性曲线。

（答案） 9.图示两个电路中，A为理想运算放大器

（1）指出这是两个什么类型的电路；

（2）画出它们的电压传输特性曲线。

（答案）

8.12 分别判断图P8.12所示各电路是否满足正弦波振荡的相位条件。

图P8.12

8.14 试分别指出图P8.14所示两电路中的选频网络、正反馈网络和负反馈网络，并说明电路是

否满足正弦波振荡的相位条件。

图P8.14

8.9 电路如图P8.9所示。

1 第八章 脉冲波形的产生和变换

一、填空题

1.(10-1中)矩形脉冲的获取方法通常有两种：一种是________________；另一种是________________________。

2.（10-1易）占空比是_________与_______的比值。

3．（10-4中）555定时器的最后数码为555的是 （a.TTL, b.CMOS）产品，为7555的是 （a.TTL, b.CMOS）产品。

4．（10-3中）施密特触发器具有 现象；单稳触发器只有

个稳定状态。

5．（易，中）常见的脉冲产生电路有 ，常见的脉冲整形电路有 、 。

6．（中）为了实现高的频率稳定度，常采用 振荡器；单稳态触发器受到外触发时进入 。

7.（10-3易）在数字系统中，单稳态触发器一般用于______、

______、______等。

8.（10-3中）施密特触发器除了可作矩形脉冲整形电路外，还可以作为________、_________。

9.（10-2易）多谐振荡器在工作过程中不存在稳定状态，故又称为________。

10.（10-2中）由门电路组成的多谐振荡器有多种电路形式，但它们均具有如下共同特点: 首先，电路中含有________，如门电路、电压比较器、BJT 等。这些器件主要用来产生________；其次，具有________, 将输出电压器恰当的反馈给开关器件使之改变输出状态；另外，还有，利用RC电路的充、放电特性可实现_______，以获得所需要的振荡频率。在许多实用电路中，反馈网络兼有_____作用。

11.（10-3易）单稳态触发器的工作原理是：没有触发信号时，电路处于一种_______。外加触发信号，电路由_____翻转到_____。电容充电时，电路由______自动返回至______。

自我检测题

1．集成单稳触发器，分为可重触发及不可重触发两类，其中可重触发指的是在

暂稳态期间，能够接收新的触发信号，重新开始暂稳态过程。

2．如图T6.2所示是用CMOS或非门组成的单稳态触发器电路， vI为输入触发脉冲。指出稳态时a、b、d、 e各点的电平高低；为加大输出脉冲宽度所采取的下列措施哪些是对的，哪些是错的。如果是对的，在（ ）内打√，如果是错的，在（ ）内打×。

（1）加大Rd （ ）；

（2）减小R （ ）；

（3）加大C （ ）；

（4）提高VDD （ ）；

（5）增加输入触发脉冲的宽度（ ）。

≥11vIvOVDDRCG1G2CdRdabde

图 P6.2

解：（1）×（2）×（3）√（4）×（5）×

3．四个电路输入vI、输出vO的波形如图T6.3所示，试写出分别实现下列功能的最简电路类型（不必画出电路）。

（a）二进制计数器；（b）施密特触发器；

（c）单稳态触发器；（d）六进制计数器。

tt00OvIvtt00（a）2134IvOv（b）tt00OvIv（c）tt00OvIv（d）1234567 图 T6.3

4．单稳态触发器的主要用途是。

A．整形、延时、鉴幅B．延时、定时、存储

C．延时、定时、整形D．整形、鉴幅、定时

5．为了将正弦信号转换成与之频率相同的脉冲信号，可采用。

A．多谐振荡器B．移位寄存器C．单稳态触发器D．施密特触发器

6．将三角波变换为矩形波，需选用。

A．单稳态触发器B．施密特触发器C．多谐振荡器D．双稳态触发器

7．滞后性是的基本特性。

A．多谐振荡器B．施密特触发器 C．T触发器D．单稳态触发器

8．自动产生矩形波脉冲信号为。

A．施密特触发器 B．单稳态触发器C．T触发器D．多谐振荡器

9．由CMOS门电路构成的单稳态电路的暂稳态时间tw为 。

A. 0.7RCB. RCC. 1.1RCD. 2RC

10．已知某电路的输入输出波形如图T6.10所示，则该电路可能为。

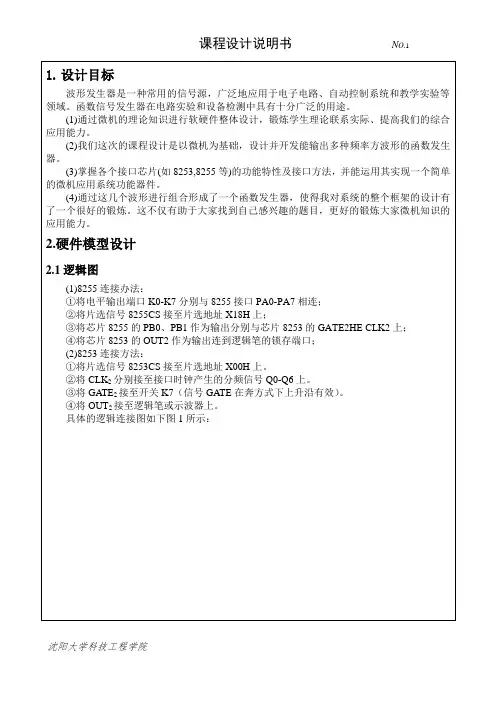

课程设计说明书 NO.1

沈阳大学科技工程学院 1. 设计目标

波形发生器是一种常用的信号源，广泛地应用于电子电路、自动控制系统和教学实验等领域。函数信号发生器在电路实验和设备检测中具有十分广泛的用途。

(1)通过微机的理论知识进行软硬件整体设计，锻炼学生理论联系实际、提高我们的综合应用能力。

(2)我们这次的课程设计是以微机为基础，设计并开发能输出多种频率方波形的函数发生器。

(3)掌握各个接口芯片(如8253,8255等)的功能特性及接口方法，并能运用其实现一个简单的微机应用系统功能器件。

(4)通过这几个波形进行组合形成了一个函数发生器，使得我对系统的整个框架的设计有了一个很好的锻炼。这不仅有助于大家找到自己感兴趣的题目，更好的锻炼大家微机知识的应用能力。

2.硬件模型设计

2.1逻辑图

(1)8255连接办法：

①将电平输出端口K0-K7分别与8255接口PA0-PA7相连；

②将片选信号8255CS接至片选地址X18H上；

③将芯片8255的PB0、PB1作为输出分别与芯片8253的GATE2HE CLK2上；

④将芯片8253的OUT2作为输出连到逻辑笔的锁存端口；

(2)8253连接方法：

①将片选信号8253CS接至片选地址X00H上。

②将CLK2分别接至接口时钟产生的分频信号Q0-Q6上。

③将GATE2接至开关K7（信号GATE在奔方式下上升沿有效）。

④将OUT2接至逻辑笔或示波器上。

具体的逻辑连接图如下图1所示： 课程设计说明书 NO.2

沈阳大学科技工程学院

图1逻辑图

2.2各个部件功能说明

8253定时/计数器接口芯片： 课程设计说明书 NO.3
