装配式叠合板施工流程

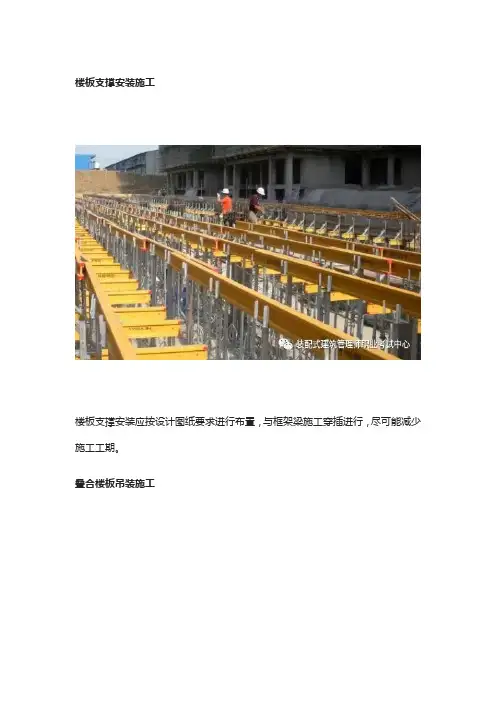

楼板支撑安装施工

楼板支撑安装应按设计图纸要求进行布置，与框架梁施工穿插进行，尽可能减少

施工工期。

叠合楼板吊装施工

叠合楼板吊装，应按照设计图纸中的安装布置图进行，布置图上有详细楼板编号、

尺寸及位置。

水电管线连接

叠合楼板上的水电线盒及管道会在生产阶段提前预留，安装完毕后现场只需将其

管线连接即可。

楼板上层钢筋安装

楼板上层钢筋应置于格构梁上弦钢筋上，与格构梁绑扎固定，以防止偏移和混凝

土浇筑时上浮。

检查验收

混凝土浇筑前，应按相关规范对叠合板安装及现场钢筋绑扎等项目进行检查验

收。

混凝土浇筑

混凝土浇筑应从墙板开始，分层浇筑，每层浇筑高度不大于80cm，间隔时间一

般不小于1小时。

叠合楼板支撑设计节点图

叠合楼板支撑安装节点图

叠合楼板与梁连接设计图

叠合楼板与梁连接安装图

叠合墙板与底板连接设计图

叠合墙板与底板连接安装图

叠合墙板与顶板连接设计图

叠合墙板与顶板连接安装图

叠合墙板水平拼缝设计图

叠合墙板水平拼缝安装图

叠合墙板拼缝设计图叠合墙板拼缝安装图

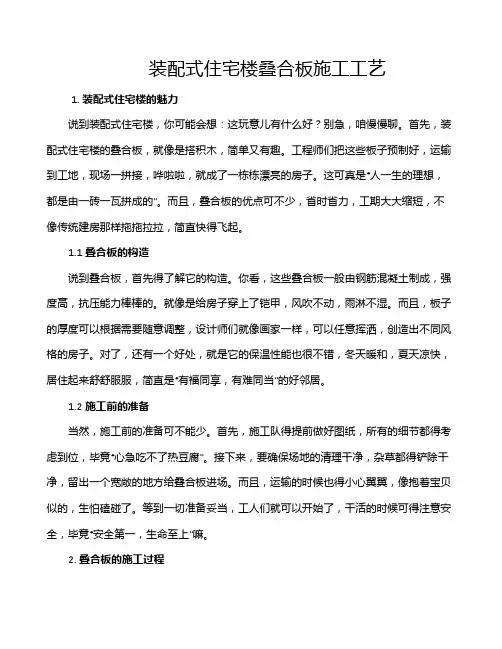

装配式住宅楼叠合板施工工艺

1. 装配式住宅楼的魅力

说到装配式住宅楼，你可能会想：这玩意儿有什么好？别急，咱慢慢聊。首先，装配式住宅楼的叠合板，就像是搭积木，简单又有趣。工程师们把这些板子预制好，运输到工地，现场一拼接，哗啦啦，就成了一栋栋漂亮的房子。这可真是“人一生的理想，都是由一砖一瓦拼成的”。而且，叠合板的优点可不少，省时省力，工期大大缩短，不像传统建房那样拖拖拉拉，简直快得飞起。

1.1 叠合板的构造

说到叠合板，首先得了解它的构造。你看，这些叠合板一般由钢筋混凝土制成，强度高，抗压能力棒棒的。就像是给房子穿上了铠甲，风吹不动，雨淋不湿。而且，板子的厚度可以根据需要随意调整，设计师们就像画家一样，可以任意挥洒，创造出不同风格的房子。对了，还有一个好处，就是它的保温性能也很不错，冬天暖和，夏天凉快，居住起来舒舒服服，简直是“有福同享，有难同当”的好邻居。

1.2 施工前的准备

当然，施工前的准备可不能少。首先，施工队得提前做好图纸，所有的细节都得考虑到位，毕竟“心急吃不了热豆腐”。接下来，要确保场地的清理干净，杂草都得铲除干净，留出一个宽敞的地方给叠合板进场。而且，运输的时候也得小心翼翼，像抱着宝贝似的，生怕磕碰了。等到一切准备妥当，工人们就可以开始了，干活的时候可得注意安全，毕竟“安全第一，生命至上”嘛。

2. 叠合板的施工过程

到了正式施工的时候，可真是看得人眼花缭乱！首先，工人们会用吊车将叠合板一块一块地吊到指定的位置，然后用专业工具将它们紧紧地固定在一起。这个过程就像是在拼图，每一块都得恰到好处，才能形成一个完整的图案。工人们的手艺可真是一绝，他们眼疾手快，叠合板就像是飞舞的蝴蝶，轻松而优雅地落到指定位置。

2.1 固定与调整

叠合板到位后，得用螺栓和夹具把它们固定住，确保不会“东倒西歪”。这个时候，工人们可得认真了，得用水平仪检查每一块的高度，确保整体平整。如果发现有问题，马上调整，绝不能马虎。要知道，“细节决定成败”，这句话可不是随便说说的。等到所有的叠合板都固定好，整栋楼就像一座坚固的堡垒，给人一种踏实的感觉。

装配式叠合板楼板安装工程施工方案

一、工程概述

装配式叠合板楼板安装工程是指在预制楼房结构体系中使用装配式叠合板作为楼板的一种施工方式。叠合板是由两层楼板钢筋网夹芯EPS（聚苯乙烯）板组成，通过连接件将两层楼板固定在一起。本文将详细介绍叠合板楼板安装的施工方案。

二、工程准备

1.分析设计图纸，了解楼板的材料规格、数量和安装要求。

2.根据设计要求，制定工程进度表，确定施工周期和安装顺序。

3.配置安全防护设备，包括安全帽、安全绳、安全网等。

三、材料和设备准备

1.确保叠合板的质量，检查其表面平整度、尺寸和标志，检查连接件的防锈性能。

2.配置起重机具，包括塔吊和吊篮等。

3.准备螺栓、螺母、螺杆等连接件，确保其质量符合要求。

4.准备吊装绳、悬挂索等吊装辅助设备，确保其使用与负荷相匹配。

四、施工过程

1.安装起重机具：根据设计要求，选择适当的起重机具进行安装，在起重机械安装完成后，进行调试和检验，确保其性能良好。 2.楼板吊装：根据施工顺序，先从楼顶开始安装楼板。使用吊篮或桥吊将楼板吊装到指定位置，并在吊装过程中进行调整和校正，确保楼板水平度和高程符合要求。

3.安装连接件：将叠合板之间的连接件装配到预先设计好的位置上，包括螺栓、螺母、螺杆等。并根据安装要求进行调整和紧固，确保连接牢固可靠。

4.缝隙处理：在连接件的周围进行缝隙处理，使用适当的密封材料填充缝隙，并确保密封材料与叠合板之间的黏结力良好。

5.玻璃终端处理：在叠合板楼板的边缘处安装玻璃终端，使用合适的密封材料固定玻璃终端，并确保其密封性能和抗水性能。

6.楼板验收：在楼板安装完成后，进行验收工作。检查楼板的水平度、垂直度和表面平整度，确保符合设计要求。

五、安全措施

1.操作人员必须按照相关规定佩戴安全帽，并使用必要的安全绳和安全网等进行安全防护。

2.高空作业必须设置防护栏杆和安全网，确保从高处坠落的保护措施。

3.操作人员必须熟悉操作规程和安全操作程序，严禁在操作过程中出现严重违规行为。

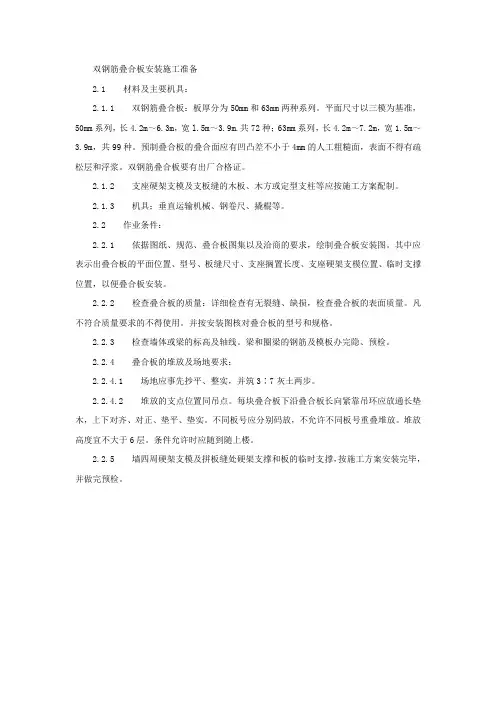

双钢筋叠合板安装施工准备

2.1 材料及主要机具：

2.1.1 双钢筋叠合板：板厚分为50mm和63mm两种系列。平面尺寸以三模为基准，50mm系列，长4.2m～6.3m，宽l.5m～3.9m.共72种；63mm系列，长4.2m～7.2m，宽1.5m～3.9m，共99种。预制叠合板的叠合面应有凹凸差不小于4mm的人工粗糙面，表面不得有疏松层和浮浆。双钢筋叠合板要有出厂合格证。

2.1.2 支座硬架支模及支板缝的木板、木方或定型支柱等应按施工方案配制。

2.1.3 机具；垂直运输机械、钢卷尺、撬棍等。

2.2 作业条件：

2.2.1 依据图纸、规范、叠合板图集以及洽商的要求，绘制叠合板安装图。其中应表示出叠合板的平面位置、型号、板缝尺寸、支座搁置长度、支座硬架支模位置、临时支撑位置，以便叠合板安装。

2.2.2 检查叠合板的质量：详细检查有无裂缝、缺损，检查叠合板的表面质量。凡不符合质量要求的不得使用。并按安装图核对叠合板的型号和规格。

2.2.3 检查墙体或梁的标高及轴线。梁和圈梁的钢筋及模板办完隐、预检。

2.2.4 叠合板的堆放及场地要求：

2.2.4.1 场地应事先抄平、整实，并筑3∶7灰土两步。

2.2.4.2 堆放的支点位置同吊点。每块叠合板下沿叠合板长向紧靠吊环应放通长垫木，上下对齐、对正、垫平、垫实。不同板号应分别码放，不允许不同板号重叠堆放。堆放高度宜不大于6层。条件允许时应随到随上楼。

2.2.5 墙四周硬架支模及拼板缝处硬架支撑和板的临时支撑，按施工方案安装完毕，并做完预检。
