光伏发电安装基本流程

光伏安装作业安全作业流程

在当今能源转型的大背景下，光伏发电作为一种清洁、可再生的能源形式，得到了广泛的应用和发展。然而，光伏安装作业涉及到高空作业、电气操作等多种危险因素，如果不遵循严格的安全作业流程，可能会导致严重的事故，给人员和财产带来巨大损失。因此，了解和掌握光伏安装作业的安全流程至关重要。

一、施工前准备

1、 技术交底

施工团队应在施工前接受详细的技术交底，包括光伏系统的设计方案、安装要求、施工工艺等。确保每个施工人员都清楚了解自己的工作任务和职责。

2、 场地勘察

对安装场地进行全面勘察，了解地形、地貌、气候条件等。检查场地是否存在障碍物、不稳定的地质结构、强风区域等，提前做好应对措施。

3、 材料和设备检查

对即将使用的光伏组件、支架、逆变器、线缆等材料和设备进行严格检查，确保其质量合格、性能完好。检查工具是否齐全、完好，并符合安全标准。 4、 个人防护用品准备

为施工人员配备齐全的个人防护用品，如安全帽、安全带、安全鞋、手套、护目镜等，并确保防护用品符合相关标准，且处于良好状态。

二、基础施工

1、 基础开挖

根据设计要求进行基础开挖，在开挖过程中要注意避免破坏地下管线和其他设施。如果遇到不明管线或障碍物，应立即停止施工，并报告相关部门进行处理。

2、 基础浇筑

基础浇筑时要保证混凝土的质量和配比符合要求，浇筑过程中要振捣密实，防止出现蜂窝麻面等质量问题。同时，要注意保护好预埋件的位置和精度。

3、 基础养护

基础浇筑完成后，要按照规定的时间进行养护，确保基础的强度和稳定性达到设计要求。在养护期间，要设置警示标识，防止人员和车辆靠近。

三、支架安装

1、 支架材料搬运 搬运支架材料时要注意避免碰撞和损坏，要按照规定的路线和方式进行搬运。对于较重的材料，应使用吊车或其他起重设备进行吊运，并由专人指挥。

2、 支架组装

在组装支架时，要严格按照设计图纸和安装说明进行操作，确保支架的结构牢固、尺寸准确。使用螺栓连接时，要拧紧螺栓，防止松动。

光伏设备安装工艺

随着环保意识的不断提高，光伏发电作为一种清洁能源，受到越来越多人的关注和青睐。而光伏设备的安装工艺也成为了人们关注的焦点。本文将从光伏设备的安装流程、安装前的准备工作、安装中的注意事项以及安装后的维护保养等方面进行详细介绍。

一、光伏设备的安装流程

1. 确定安装位置：首先需要确定光伏设备的安装位置，一般来说，光伏设备需要安装在阳光充足、无遮挡的地方，如屋顶、地面等。

2. 安装支架：根据安装位置的不同，需要选择不同的支架类型，如屋顶支架、地面支架等。安装支架时需要注意支架的稳定性和安全性。

3. 安装电池板：将电池板安装在支架上，并进行固定，注意电池板的朝向和倾角，以保证最大的光能转化效率。

4. 连接电缆：将电池板与逆变器之间的电缆连接起来，确保电缆的接头牢固可靠。

5. 安装逆变器：将逆变器安装在离电池板较近的地方，并连接电缆，注意逆变器的安全性和散热性能。

6. 连接电网：将逆变器与电网连接起来，确保连接牢固可靠。

二、安装前的准备工作

1. 确定安装位置：在选择安装位置时，需要考虑到光照条件、遮挡物、安全性等因素，以确保光伏设备的发电效率和安全性。

2. 检查设备：在安装前需要对光伏设备进行检查，确保设备的完好无损，如有损坏需要及时更换。

3. 准备工具：安装光伏设备需要使用一些特殊的工具，如电钻、扳手、螺丝刀等，需要提前准备好。

4. 安全措施：在安装过程中需要注意安全，如佩戴安全帽、安全绳等，以防止意外事故的发生。

三、安装中的注意事项

1. 支架的安装：支架的安装需要注意支架的稳定性和安全性，如需要在屋顶上安装支架，需要确保支架与屋顶的连接牢固可靠，不会对屋顶造成损坏。

2. 电池板的安装：电池板的安装需要注意电池板的朝向和倾角，以保证最大的光能转化效率。同时，需要确保电池板与支架之间的连接牢固可靠，不会因为风吹雨淋而松动。

3. 电缆的连接：电缆的连接需要注意接头的牢固可靠，以防止电缆接头松动或者接触不良导致发电效率下降。

光伏发电彩钢瓦屋顶安装流程

下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!

并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!

Download tips: This document is carefully compiled by the

editor. I hope that after you download them, they can help you

solve practical problems. The document can be customized and

modified after downloading, please adjust and use it according to

actual needs, thank you!

In addition, our shop provides you with various types of

practical materials, such as educational essays, diary

appreciation, sentence excerpts, ancient poems, classic articles,

topic composition, work summary, word parsing, copy excerpts,

other materials and so on, want to know different data formats and

writing methods, please pay attention!

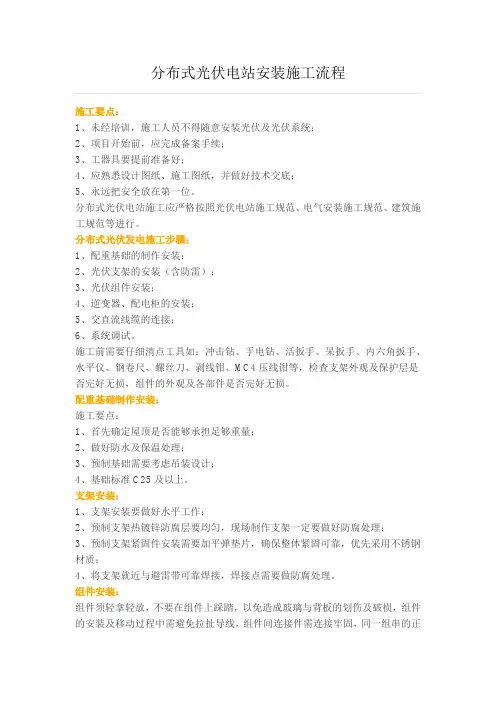

分布式光伏电站安装施工流程

施工要点：

1、未经培训，施工人员不得随意安装光伏及光伏系统；

2、项目开始前，应完成备案手续；

3、工器具要提前准备好；

4、应熟悉设计图纸、施工图纸，并做好技术交底；

5、永远把安全放在第一位。

分布式光伏电站施工应严格按照光伏电站施工规范、电气安装施工规范、建筑施工规范等进行。

分布式光伏发电施工步骤：

1、配重基础的制作安装；

2、光伏支架的安装（含防雷）；

3、光伏组件安装；

4、逆变器、配电柜的安装；

5、交直流线缆的连接；

6、系统调试。

施工前需要仔细清点工具如：冲击钻、手电钻、活扳手、呆扳手、内六角扳手、水平仪、钢卷尺、螺丝刀、剥线钳、MC4压线钳等，检查支架外观及保护层是否完好无损，组件的外观及各部件是否完好无损。

配重基础制作安装：

施工要点：

1、首先确定屋顶是否能够承担足够重量；

2、做好防水及保温处理；

3、预制基础需要考虑吊装设计；

4、基础标准C25及以上。

支架安装：

1、支架安装要做好水平工作；

2、预制支架热镀锌防腐层要均匀，现场制作支架一定要做好防腐处理；

3、预制支架紧固件安装需要加平弹垫片，确保整体紧固可靠，优先采用不锈钢材质；

4、将支架就近与避雷带可靠焊接，焊接点需要做防腐处理。

组件安装：

组件须轻拿轻放，不要在组件上踩踏，以免造成玻璃与背板的划伤及破损，组件的安装及移动过程中需避免拉扯导线，组件间连接件需连接牢固，同一组串的正负极不可短接，组件间跨接电缆，如采用架空方式铺设，需采用穿线管进行必要保护，组件连线施工时，不可触摸金属带点部位。对组串完成接线，但不具备牵引条件的部位，应用绝缘胶布包扎好，严禁在雨天进行组件的连线工作。

逆变器、配电柜安装

施工要点：

1、逆变器尽可能选择非阳光直晒且通风的环境中保证散热；

2、配电柜应粘贴高压危险等字样；

3、逆变器和配电柜要可靠接地；

4、计量仪表由电业局免费提供并安装。
