涵洞工程量

细目名称

40.75

细目号合计420-2-7-226.49420-2-4-2105.22420-2-5-10.63420-2-2-795.36420-2-3-214.97420-2-1-29.26420-2-8-212.27

420-3-2155

420-3-11141

420-3-22486

420-1-13

420-1-21

204-1-31510

编号直径(mm)长度（cm）根数（根）共长(m)单位重(m/Kg)重量（Kg）1Φ162441229.281.5846

2Φ1224449.760.8889

3φ81843869.920.39528

4Φ1610244.081.586

0.64

计算： 复核： 监理工程师：一块盖板数量表

合计

C25混凝土(m3)0.99*0.26*2.5=0.64m3II级钢筋61

I级钢筋28挖土方以原图纸工程量3m3。

挖石方以原图纸工程量1m3。

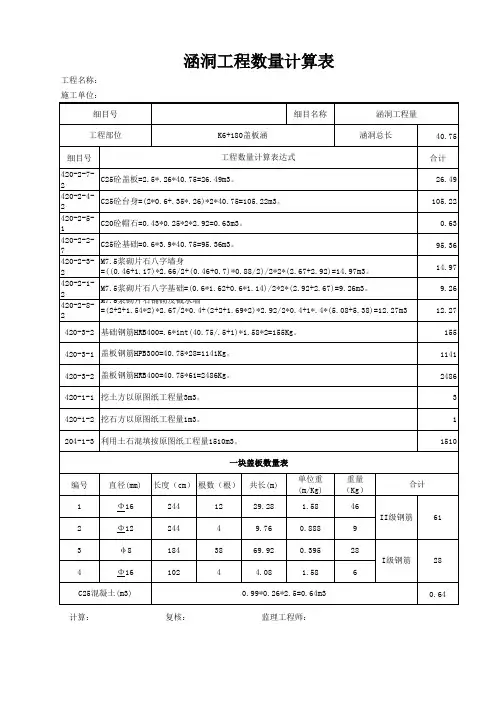

利用土石混填按原图纸工程量1510m3。盖板钢筋HRB400=40.75*61=2486Kg。涵洞工程数量计算表

工程名称：施工单位：

C25砼盖板=2.5*.26*40.75=26.49m3。涵洞工程量

涵洞总长

工程数量计算表达式细目号

工程部位K6+180盖板涵

M7.5浆砌片石铺砌及截水墙=(2+2+1.54*2)*2.67/2*0.4+(2+2+1.69*2)*2.92/2*0.4+1*.4*(5.08+5.38)=12.27m3。基础钢筋HRB400=.6*int(40.75/.5+1)*1.58*2=155Kg。

盖板钢筋HPB300=40.75*28=1141Kg。C25砼台身=(2*0.6+.35*.26)*2*40.75=105.22m3。

C20砼帽石=0.43*0.25*2*2.92=0.63m3。

C25砼基础=0.6*3.9*40.75=95.36m3。M7.5浆砌片石八字墙身=((0.46+1.17)*2.66/2+(0.46+0.7)*0.88/2)/2*2*(2.67+2.92)=14.97m3。M7.5浆砌片石八字基础=(0.6*1.62+0.6*1.14)/2*2*(2.92+2.67)=9.26m3。

1 / 6 （一）施工方案

施工前，务必核实涵洞进出口标高，以确保进出口与原沟衔接顺适，进口应作好水流集纳处理，出口则要作好水流疏导和消能处理。施工时机械配合人工挖基，砂浆、砼用机械拌和，盖板在预制场集中预制，机械安装。

（二）施工方法

A 施工准备与施工措施

大部分涵洞均布设在农田、水田内，施工前作好地表水临时排水设施，作好施工地段冲沟截水设施。沿着线路纵向、既有道路或机耕道修建涵洞的材料运输便道。

B 各种材料的要求

a 混凝土、水泥砂浆、钢筋、石料、土工织物等材料符合图纸要求和技术规范的规定。

b 模板、支架符合图纸要求。

c 垫层材料

i砂：它采用洁净的中、粗砂，含泥量不应大于5％，有机质含量不大于1%。

ii砂砾碎石垫层材料粒径不大于50mm，含泥量不超过5％，含砂量不超过40％。

iii石灰土符合图纸要求和规范的规定。

d 反滤层

i材料粒径应满足规定。

ii砂砾及粗粒反滤层的空隙率均不得小于35％。

iii用作反滤层的材料应清洗干净，不允许含有有机物质或其他有害物质。粗砾和卵石应质地坚硬，耐久。

C 一般要求

a 在开工之前，向监理工程师提供本工程的有关施工方法和施工安排的书面报告，获得监理工程师的批准后，才能开工。

b 在开工之前，会同业主、监理工程师和设计代表全线核查结构2 / 6 物的位置、涵底高程、进出水口高程、角度、结构形式。将现场情况与设计图纸不吻合的资料重新确认后施工。

c 排水构造物的基槽开挖和回填，按规范有关规定进行。对于涵洞，当混凝土砌体的砂浆强度达到设计强度的70％以上时，方可进行回填。

d 排水构造物的基槽底面夯实到图纸规定的压实度，若基槽底面的地质状况与图纸要求不符时，处理方案和加固措施经监理工程师审核批准后实施。

e 在软弱地基上修筑涵洞时，应在特殊路基处理达到图纸规定及监理工程师批准的沉降期终了之后进行。

f 为防止排水构造物的基底冲刷，严格按图纸要求施工；若监理工程师根据实际地形指示增加基底深度，按监理工程师的指示执行。

盖板涵工程量计算式

盖板涵是一种常见的排水结构，用于引导和收集地表水，以防止水流侵蚀和积水。对于盖板涵工程，正确计算工程量是至关重要的，以确保工程进展顺利并满足设计要求。本文将介绍盖板涵工程量计算的相关公式和方法。

一、盖板涵工程概述

盖板涵工程是一种将地表水引导至下游排水系统的结构。它通常由进水孔、涵洞、出水孔等组成。其基本功能是通过控制涵洞截面面积和进出水孔的位置和大小，来调整地表水的流速，防止水流过快或过慢而引起的问题。

二、盖板涵工程量的计算

对盖板涵工程量的计算主要包括涵洞截面面积的计算、进水孔和出水孔的计算、涵洞长度的计算等。下面将分别介绍这些计算公式和方法。

1. 涵洞截面面积的计算

涵洞截面面积的计算通常根据设计要求和实际情况来确定。一般可以采用矩形或圆形截面。如果采用矩形截面，截面面积的计算公式为：

截面面积 = 宽度 × 高度

其中，宽度是涵洞的水平跨度，高度是涵洞的垂直跨度。

如果采用圆形截面，截面面积的计算公式为： 截面面积 = 1/4 × π × 直径²

其中，π取3.14。

2. 进水孔和出水孔的计算

进水孔和出水孔的计算根据设计要求和涵洞的实际情况来确定。一般可以采用矩形或圆形孔口。如果采用矩形孔口，孔口面积的计算公式为：

孔口面积 = 宽度 × 高度

其中，宽度是孔口的水平跨度，高度是孔口的垂直跨度。

如果采用圆形孔口，孔口面积的计算公式为：

孔口面积 = 1/4 × π × 直径²

其中，π取3.14。

3. 涵洞长度的计算

涵洞长度的计算通常根据设计要求和涵洞的实际情况来确定。涵洞长度主要受到地形、水流速度和涵洞断面形状的影响。一般来说，涵洞长度应尽量保持水流稳定，以避免水流过快或过慢而引起的问题。

涵洞长度的计算可以参考以下公式：

涵洞长度 = 坡度 × 河底净宽

其中，坡度是涵洞纵向的变化率，河底净宽是涵洞的宽度减去进水孔和出水孔的宽度。 三、盖板涵工程量计算实例

金额单位：人民币元序号项目名称单位工程量工作内容综合单价合价备 注一小桥1下部结构钢筋（基础、支撑梁、台身、耳墙、台帽）kg21070.60包括钢筋现场倒运、绑扎、焊接、套筒连接（如需要,套筒自购）等完成此项工程的全部人工、材料、机械等全部费用（甲供材料钢筋除外）。工程数量以施工图纸按计量规则计算且现场实际发生为准。钢筋损耗控制在1.015范围内。套筒连接的套筒费用施工单位自行承担，单价中已综合考虑。超过损耗的部分按3000元/t，从结算款中扣除。钢筋为甲供材料

2上部结构钢筋（包括梁、板）kg18122.00包括钢筋现场倒运、绑扎、焊接、除锈、调直等完成此项工程的全部人工、材料、机械等全部费用（甲供材料钢筋除外）。工程数量以施工图纸按计量规则计算且现场实际发生为准。甲供钢筋损耗1.015，超过损耗的部分按3000元/t，从结算款中扣除。钢筋为甲供材料

3附属结构钢筋（含护栏、搭板、支座垫石、排水等）kg16508.40包括钢筋现场倒运、绑扎、焊接、除锈、调直等完成此项工程的全部人工、材料、机械等全部费用（甲供材料钢筋除外）。工程数量以施工图纸按计量规则计算且现场实际发生为准。甲供钢筋损耗1.015，超过损耗的部分按3000元/t，从结算款中扣除。钢筋为甲供材料4C30混凝土基础m³233.40包括模板制作支拆、砼浇筑、振捣、养护等完成此项工程的全部人工、材料、机械等全部费用（甲供材料砼除外）。工程数量以施工图纸按计量规则计算且现场实际发生为准。砼供应系数1，超过的部分按总包人的价格的1.15倍进行扣除。砼为甲供材料5C30混凝土支撑梁m³17.40包括模板制作支拆、砼浇筑、振捣、养护等完成此项工程的全部人工、材料、机械等全部费用（甲供材料砼除外）。工程数量以施工图纸按计量规则计算且现场实际发生为准。砼供应系数1，超过的部分按总包人的价格的1.15倍进行扣除。砼为甲供材料

6C30混凝土台身m³146.4包括模板制作支拆（包含模板支撑的相应附件如对拉螺栓等）、砼浇筑、振捣、养护等完成此项工程的全部人工、材料、机械等全部费用（甲供材料砼除外）。工程数量以施工图纸按计量规则计算且现场实际发生为准。砼供应系数1，超过的部分按总包人的价格的1.15倍进行扣除。砼为甲供材料
