开关电源原理与设计开关变压器的工作原理

2-1-1.开关变压器的工作原理

 开关变压器一般都是工作于开关状态;当输入电压为直流脉冲电压时，称为

单极性脉冲输入，如单激式变压器开关电源;当输入电压为交流脉冲电压时，

称为双极性脉冲输入，如双激式变压器开关电源;因此，开关变压器也可以称

为脉冲变压器，因为其输入电压是一序列脉冲;不过要真正较量起来的时候，

开关变压器与脉冲变压器在工作原理上还是有区别的，因为开关变压器还分

正、反激输出，这一点后面还将详细说明。 设开关变压器铁芯的截面为S，当幅度为U、宽度为τ的矩形脉冲电压施

加到开关变压器的初级线圈上时，在开关变压器的初级线圈中就有励磁电流

流过;同时，在开关变压器的铁芯中就会产生磁场，变压器的铁芯就会被磁化，

在磁场强度为H的磁场作用下又会产生磁通密度为B的磁力线通量，简称磁

通，用“Φ ”表示;磁通密度B或磁通Φ受磁场强度H的作用而发生变化的过

程，称为磁化过程。所谓的励磁电流，就是让变压器铁芯充磁和消磁的电流。

 根据法拉第电磁感应定理，电感线圈中的磁场或磁通密度发生变化时，将

在线圈中产生感应电动势;线圈中感应电动势为： U=NdΦ/dt=NS*dB/dt (2-4)

 式中，N为开关变压器的初级线圈的匝数; Φ为变压器铁芯的磁通量;B为

变压器铁芯的磁感应强度或磁通密度平均值。 这里引进磁通密度平均值的概念，是因为变压器铁芯中的磁通并不是均匀

分布，磁通密度与铁芯或铁芯截面上的磁通实际分布有关。因此，在分析诸

如变压器的某些宏观特性的时候，有时需要使用平均值的概念，以便处理问

BJT的开关工作原理：

形象记忆法 ：

对三极管放大作用的理解，切记一点：能量不会无缘无故的产生，所以，三极管一定不会产生能量。它只是把电源的能量转换成信号的能量罢了。但三极管厉害的地方在于：它可以通过小电流控制大电流。

假设三极管是个大坝，这个大坝奇怪的地方是，有两个阀门，一个大阀门，一个小阀门。小阀门可以用人力打开，大阀门很重，人力是打不开的，只能通过小阀门的水力打开。

所以，平常的工作流程便是，每当放水的时候，人们就打开小阀门，很小的水流涓涓流出，这涓涓细流冲击大阀门的开关，大阀门随之打开，汹涌的江水滔滔流下。

如果不停地改变小阀门开启的大小，那么大阀门也相应地不停改变，假若能严格地按比例改变，那么，完美的控制就完成了。

在这里，Ube就是小水流，Uce就是大水流，人就是输入信号。当然，如果把水流比为电流的话，会更确切，因为三极管毕竟是一个电流控制元件。

如果水流处于可调节的状态，这种情况就是三极管中的线性放大区。

如果那个小的阀门开启的还不够，不能打开大阀门，这种情况就是三极管中的截止区。

如果小的阀门开启的太大了，以至于大阀门里放出的水流已经到了它极限的流量，这种情况就是三极管中的饱和区。但是你关小小阀门的话，可以让三极管工作状态从饱和区返回到线性区。

如果有水流存在一个水库中，水位太高（相应与Uce太大），导致不开阀门江水就自己冲开了，这就是二极管的反向击穿。PN结的击穿又有热击穿和电击穿。当反向电流和反向电压的乘积超过PN结容许的耗散功率，直至PN结过热而烧毁，这种现象就是热击穿。电击穿的过程是可逆的，当加在PN结两端的反向电压降低后，管子仍可以恢复原来的状态。电击穿又分为雪崩击穿和齐纳击穿两类，一般两种击穿同时存在。电压低于5－6V的稳压管，齐纳击穿为主，电压高于5－6V的稳压管，雪崩击穿为主。电压在5－6V之间的稳压管，两种击穿程度相近，温度系数最好，这就是为什么许多电路使用5－6V稳压管的原因。

空调高低压开关工作原理

一、概述

空调高低压开关是空调系统中的重要组成部分，其主要作用是控制压缩机的启停和保护压缩机免受高压或低压的损害。本文将围绕空调高低压开关的工作原理展开讨论，对其结构、功能及工作原理进行逐一分析，以便更好地理解空调系统中高低压开关的作用。

二、结构及功能

1. 结构

空调高低压开关通常由一个接近开关和一个继电器组成。接近开关用于检测空调系统中的高压或低压状态，当检测到异常压力时，接近开关会发出信号给继电器。继电器则根据接近开关的信号，控制压缩机的启停，保护压缩机不受过高或过低的压力影响。

2. 功能

空调高低压开关的主要功能包括以下几点：

- 检测压力：通过接近开关检测空调系统中的高压或低压状态，及时发现异常压力。

- 发出信号：一旦接近开关检测到异常压力，会立即发出信号给继电器，提醒继电器压缩机运行状态需要进行调整。

- 控制压缩机：继电器根据接近开关的信号，控制压缩机的启停，确保压缩机在安全的高低压范围内正常运行。

三、工作原理

1. 压力检测

空调系统中的高低压开关是通过检测系统内的压力变化来实现压缩机的启停控制。当系统内的压力达到设定的高压或低压阈值时，接近开关会感应到这种变化，并发出相应的信号。

2. 信号传输

接近开关感应到压力变化后，会立即通过电路传输信号给继电器。这个信号会告知继电器当前系统内的压力状态，以便继电器能够及时做出反应。

3. 压缩机控制 继电器接收到信号后，会根据接近开关的反馈信号，决定是否启停压缩机。如果系统内的压力处于安全范围内，继电器会保持压缩机运行；如果压力过高或过低，继电器会立即关闭压缩机，以避免损坏。

四、总结

空调高低压开关在空调系统中扮演着重要的角色，它通过检测系统内的压力变化，并与继电器配合，确保压缩机在安全的高低压范围内正常运行。通过本文的介绍，相信读者对空调高低压开关的工作原理有了更清晰的认识，对于维护和维修空调系统将有所帮助。

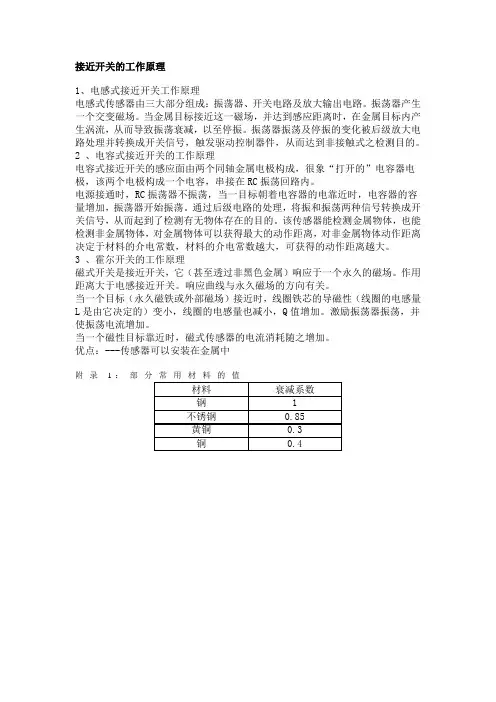

接近开关的工作原理

1、电感式接近开关工作原理

电感式传感器由三大部分组成：振荡器、开关电路及放大输出电路。振荡器产生一个交变磁场。当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的。

2 、电容式接近开关的工作原理

电容式接近开关的感应面由两个同轴金属电极构成，很象“打开的”电容器电极，该两个电极构成一个电容，串接在RC振荡回路内。

电源接通时，RC振荡器不振荡，当一目标朝着电容器的电靠近时，电容器的容量增加，振荡器开始振荡。通过后级电路的处理，将振和振荡两种信号转换成开关信号，从而起到了检测有无物体存在的目的。该传感器能检测金属物体，也能检测非金属物体，对金属物体可以获得最大的动作距离，对非金属物体动作距离决定于材料的介电常数，材料的介电常数越大，可获得的动作距离越大。

3 、霍尔开关的工作原理

磁式开关是接近开关，它（甚至透过非黑色金属）响应于一个永久的磁场。作用距离大于电感接近开关。响应曲线与永久磁场的方向有关。

当一个目标（永久磁铁或外部磁场）接近时，线圈铁芯的导磁性（线圈的电感量L是由它决定的）变小，线圈的电感量也减小，Q值增加。激励振荡器振荡，并使振荡电流增加。

当一个磁性目标靠近时，磁式传感器的电流消耗随之增加。

优点：---传感器可以安装在金属中

附录1：部分常用材料的值

材料 衰减系数

钢 1

不锈钢 0.85

黄铜 0.3

铜 0.4

接近开关工作原理(怡馨苑)

1、概述

接近传感器可以在不与目标物实际接触的情况下检测靠近传感器的金属目标物。根据操作原理，接近传感器大致可以分为以下三类：利用电磁感应的高频振荡型，使用磁铁的磁力型和利用电容变化的电容型。

特性：

● 非接触检测，避免了对传感器自身和目标物的损坏。

● 无触点输出，操作寿命长。
