桥梁施工工法(一)2024

.

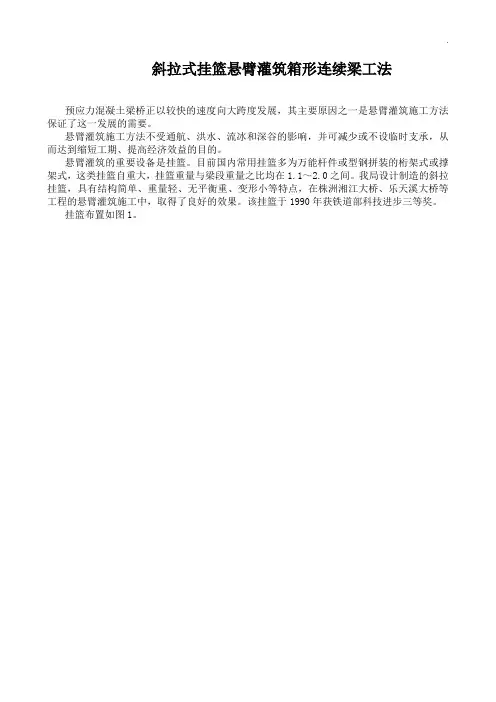

斜拉式挂篮悬臂灌筑箱形连续梁工法

预应力混凝土梁桥正以较快的速度向大跨度发展，其主要原因之一是悬臂灌筑施工方法保证了这一发展的需要。

悬臂灌筑施工方法不受通航、洪水、流冰和深谷的影响，并可减少或不设临时支承，从而达到缩短工期、提高经济效益的目的。

悬臂灌筑的重要设备是挂篮。目前国内常用挂篮多为万能杆件或型钢拼装的桁架式或撑架式，这类挂篮自重大，挂篮重量与梁段重量之比均在1.1～2.0之间。我局设计制造的斜拉挂篮，具有结构简单、重量轻、无平衡重、变形小等特点，在株洲湘江大桥、乐天溪大桥等工程的悬臂灌筑施工中，取得了良好的效果。该挂篮于1990年获铁道部科技进步三等奖。

挂篮布置如图1。

.

图1 挂篮布置示意图

一、工法特点及适用范围

(1)挂篮重量轻，仅为灌筑梁段重量的31%～43%，不但降低了梁部的施工荷载，而且降低运输安装费用和桥梁造价，并缩短了施工工期。 .

(2)拼装所需作业面长度，5m即可满足，因而为无托架施工1号段提供了条件，可以节约大量钢材。

(3)挂篮所用杆件少，作业面开阔，为施工创造了良好的条件。

(4)结构合理，受力明确，变形量小，桥面标高易于控制。

(5)构造简单，易于加工，无需平衡重。

(6)可以用于各类桥梁悬臂灌筑施工。

二、挂篮设计及工作原理

1.挂篮设计主要参数：梁段最大重量100.75t，梁段长4m，梁段最大高度5.14m，斜拉带角度变幅34°～46°，走行方式为滑动或滚动，挂篮重量＜40t，最大整体变形＜10mm。

2.刚度要求：主梁载模走行时挠度不大于L/400(L为主导梁跨度)，模板局部变形不大于5mm，托梁变形不大于5mm。

3.工作原理

以斜拉带为主要受力构件，以主导梁系统和底模系统为传力构件，将荷载传于梁体上，因而受力明确，构造简单。

工作原理为：主导梁先行就位并固定，移动侧模和底模，底板钢筋完成后，安装内模。 .

三、悬臂灌筑施工工艺

(一)挂篮施工工艺

全预制装配式桥梁墩柱及盖梁预制施工工法

全预制装配式桥梁墩柱及盖梁预制施工工法

一、前言:全预制装配式桥梁墩柱及盖梁预制施工工法是一种新颖的桥梁施工方式，通过预制模块化的墩柱和盖梁部件，实现桥梁施工的快速和高效，被广泛应用于道路、铁路等交通工程中。本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点:全预制装配式桥梁墩柱及盖梁预制施工工法的特点如下：1）高效快速：墩柱和盖梁部件采用工厂化预制，在现场组装安装，施工速度快。2）质量可控：工厂化预制能够保证墩柱和盖梁的质量稳定，材料选用精细，工艺严谨。3）降低施工风险：减少现场施工作业，提高施工安全性，避免现浇施工可能带来的安全问题。4）环保节能：工厂化预制过程能够减少噪音和粉尘污染，减少能源消耗。5）美观持久：预制部件具有统一的外观和尺寸，提高桥梁的美观度和使用寿命。

三、适应范围:全预制装配式桥梁墩柱及盖梁预制施工工法适用于小型至中型跨度的桥梁，特别适用于以下情况：1）具有连续施工需求的道路、铁路等交通工程；2）追求施工速度和质量的项目，例如紧急桥梁修复等；3）对交通影响要求较高的项目，能够减少施工对交通的影响；4）追求绿色施工和可持续发展的项目。

四、工艺原理:全预制装配式桥梁墩柱及盖梁预制施工工法是基于模块化设计原理，通过将桥梁分解为独立的墩柱和盖梁部件进行预制，然后通过装配和连接形成整体结构。这种工法能够将施工现场的工作量和时间大大减少，提升施工效率。另外，通过预制过程中的严格质量控制，能够保证墩柱和盖梁的质量和稳定性。

五、施工工艺:1）设计和准备：根据实际桥梁需要，进行墩柱和盖梁的模块化设计，制定施工方案和施工计划。2）墩柱预制：在预制厂进行墩柱的预制，包括混凝土浇筑、钢筋绑扎、预应力张拉等工序。3）盖梁预制：在预制厂进行盖梁的预制，包括混凝土浇筑、模板制作、钢筋绑扎等工序。4）现场安装：将预制好的墩柱和盖梁运输至现场，通过吊装等方式进行精确安装，保证墩柱和盖梁的相互配合和整体稳定。5）连接和封缝：对墩柱和盖梁进行连接，采取接缝剂和封缝材料进行连接缝封闭，确保结构的密实性和耐久性。6）其他工序：根据具体项目需要，进行防水、防腐、护栏等其他工序。

桥梁墩身外包钢板施工工法

一、前言桥梁墩身外包钢板施工工法是一种常用的桥梁施工工法。它通过在桥梁墩身外包钢板，增加桥梁的强度和稳定性，提升桥梁的承载能力和抗震能力。本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点桥梁墩身外包钢板施工工法具有以下几个特点：1. 墩身外包钢板可以有效增加桥梁的刚度和强度，提高桥梁的抗震能力和承载能力。2. 采用钢板外包后，不仅可以提高桥梁的使用寿命，还能有效减小桥梁的维修和保养成本。3. 该工法施工周期短，工程进度快，能够节约施工时间和人力成本。4. 施工过程中，不需要大面积的临时支撑结构，减少对交通的影响。5. 工法相对简单，操作性强，适应性广，可以应用于不同类型和规模的桥梁。

三、适应范围桥梁墩身外包钢板施工工法适用于各种类型的桥梁，包括公路桥、铁路桥、高速公路桥等。根据不同的桥梁要求和设计要求，可以选择不同规格和材料的钢板进行外包。

四、工艺原理桥梁墩身外包钢板施工工法的原理是通过在桥梁墩身外包钢板，形成一层新的外部结构，增加桥梁的承载能力和抗震能力。施工工法与实际工程之间的联系是通过选择合适的外包钢板材料和大小，确保外包钢板能够有效地增加桥梁的强度和稳定性。施工工法采取的技术措施包括：确定合适的工程施工方案，选择合适的钢板规格和材料，确定施工工艺和施工步骤，采取必要的防护措施和质量控制措施。

五、施工工艺桥梁墩身外包钢板施工工法的施工过程包括以下几个阶段：1. 准备工作：包括现场勘察、施工方案的确定、材料采购、机具设备的准备等。2. 墩身处理：对原有的桥梁墩身进行修整、清理和加固处理，确保墩身的平整和牢固。3. 钢板安装：根据设计要求和施工方案，将预制好的钢板进行安装，包括固定和连接等工作。4. 钢板处理：对安装好的钢板进行处理，包括切割、砂轮修整等，确保钢板表面的平整和光滑。5. 防腐处理：对钢板和墩身进行防腐处理，延长桥梁的使用寿命。6. 质量验收：对施工质量进行验收，确保施工的质量符合设计要求。

抛填片石施工工法（一）2024

抛填片石施工工法（一）

引言概述：

抛填片石施工工法是一种常见且广泛应用于土石工程中的施工工艺，它以将石块用力抛掷到填料表面，形成稳定的填料体系。本篇文档将分析抛填片石施工工法的五个重要大点，并对每个大点进行详细阐述，以帮助读者更好地了解该建筑工法。

正文：

一、施工材料的准备

1. 石块的选择和采购

2. 填料的选择和特点

3. 棚布、草药和其他施工材料的准备

4. 施工现场的准备和布置

5. 安全设施和保护措施的准备二、工法施工步骤

1. 施工工艺的基本原理

2. 草药的敷设和调整

3. 石块抛掷的方法和要领

4. 填料的均匀性和密实度控制

5. 工法施工过程中的注意事项和技巧三、工法的应用领域

1. 水利工程中的应用案例抛填片石施工工法（一）2024

2. 道路与桥梁工程中的应用案例

3. 原始场地改造中的应用案例

4. 地质灾害防治中的应用案例

5. 其他土石工程中的应用案例四、工法的优势和局限性

1. 抛填片石施工工法的优势和特点

2. 工法施工中存在的问题和局限性

3. 如何提高工法施工的质量和效率

4. 抛填片石施工与其他工法的对比分析

5. 工法施工实践中的经验总结和改进方向五、工法的未来发展趋势

1. 先进技术在工法施工中的应用前景

2. 环保和可持续发展方向下的工法改进

3. 工法施工自动化的趋势和前景

4. 资源循环利用在工法施工中的应用前景

5. 工法标准化和规范化的发展趋势和重要性总结：

抛填片石施工工法是一种应用广泛的土石工程施工工艺，其准备材料、施工步骤、应用领域、优势和局限性以及未来发展趋势等方面都是需要深入了解和掌握的关键点。通过本文提供的详细阐述，抛填片石施工工法（一）2024

读者可以对抛填片石施工工法有更全面的了解，并能够在实践中应用和改进该工法，从而提高工程质量和效率。
