电气设备的绝缘在线监测与状态维修

【技术应用】　器　

电气设备的在线监测及故障检修　

张瑞东　

（黑河市热电厂黑龙江黑河１６４３００）　

摘要：以状态维修逐步取代定期维修已成为电气设备检修的必然趋势，目前国内正在研发以故障诊断和状态检测为基准的状态维修。通　

过在线检测电气设备，及时获得相应信息、来进行综合分析和处理，根据检测结果及结果的变化趋势，可对电气设备的准确性随时做出判　

断，提早发现故障所在，发出预警。　

关键词：状态维修；在线监测　

中图分类号：ＴＭ７１１文献标识码：Ａ文章编号：１６７１—７５９７（２０１３）０１２０１９９～０１　

由众多发、送、输、配、用电设备连接而成的大系统就是　电力系统，设备的运行状况及稳定性直接决定整个系统的安全　

性和稳定性，更决定着供电品质和供电稳定性。电力系统的基　

本单元是电气设备，一旦出现问题将给社会和经济造成巨大的　

损失和影响。提高设备的稳定性主要是提高设备的质量，同时　

必须对设备进行必要的定期的检查和维修。　

随着科技进步在电力工业上的不断发展，电力设备的检修　

体制在电气系统中也得到蓬勃发展。但是目前电力系统正在向　

高电压、大容量、互联网的方向推进，随着用电部门的要求不　断提高，社会对电力系统的安全稳定性的标准越来越高，以往　

的检修体制暴露出严重的问题，出现维修频繁、维修不足或维　

修过剩、盲目维修等现象，这就造成每年国家在设备维修方面　

巨大的耗资。状态检修是目前电力系统中电气设备检修制度发　

展的必然结果。它直接带来的经济效益是：延长设备使用寿　

命；节约大量维修费用；提高供电稳定性；降低检修风险。根　

据国外电力研究院的状态检测中心的统计数据表明，通过状态　

检修来提高设备利用率可达５％以上，节省检修费用２５％￣３０％。　

因此，作为一个电力企业做好设备检修工作，及早发现事故及　

时排除事故隐患，使其一直保持良好的运行状态，对于社会都　

具有重大现实意义。　

１电气设备故障检修的现状　

我国的电力系统始建于１９世纪９Ｏ年代，早期采用故障后维　

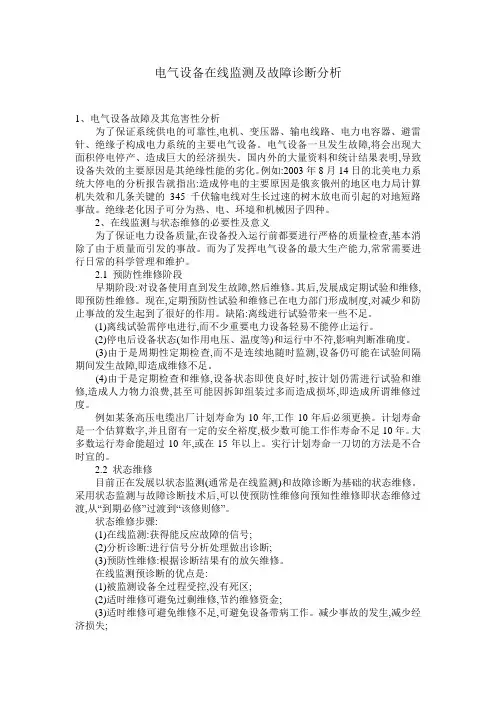

电气设备在线监测及故障诊断分析

1、电气设备故障及其危害性分析

为了保证系统供电的可靠性,电机、变压器、输电线路、电力电容器、避雷针、绝缘子构成电力系统的主要电气设备。电气设备一旦发生故障,将会出现大面积停电停产、造成巨大的经济损失。国内外的大量资料和统计结果表明,导致设备失效的主要原因是其绝缘性能的劣化。例如:2003年8月14日的北美电力系统大停电的分析报告就指出:造成停电的主要原因是俄亥俄州的地区电力局计算机失效和几条关键的345千伏输电线对生长过速的树木放电而引起的对地短路事故。绝缘老化因子可分为热、电、环境和机械因子四种。

2、在线监测与状态维修的必要性及意义

为了保证电力设备质量,在设备投入运行前都要进行严格的质量检查,基本消除了由于质量而引发的事故。而为了发挥电气设备的最大生产能力,常常需要进行日常的科学管理和维护。

2.1 预防性维修阶段

早期阶段:对设备使用直到发生故障,然后维修。其后,发展成定期试验和维修,即预防性维修。现在,定期预防性试验和维修已在电力部门形成制度,对减少和防止事故的发生起到了很好的作用。缺陷:离线进行试验带来一些不足。

(1)离线试验需停电进行,而不少重要电力设备轻易不能停止运行。

(2)停电后设备状态(如作用电压、温度等)和运行中不符,影响判断准确度。

(3)由于是周期性定期检查,而不是连续地随时监测,设备仍可能在试验间隔期间发生故障,即造成维修不足。

(4)由于是定期检查和维修,设备状态即使良好时,按计划仍需进行试验和维修,造成人力物力浪费,甚至可能因拆卸组装过多而造成损坏,即造成所谓维修过度。

例如某条高压电缆出厂计划寿命为10年,工作10年后必须更换。计划寿命是一个估算数字,并且留有一定的安全裕度,极少数可能工作作寿命不足10年。大多数运行寿命能超过10年,或在15年以上。实行计划寿命一刀切的方法是不合时宜的。

浅谈电气设备状态监测和诊断及维修措施

【摘要】：通过企业电气设备运行状况的分析，探讨在工业企业电气设备状态监测诊断及维修的方法和措施。

【关键词】：企业；电气设备；状态监测；可靠性诊断；维修

随着我国工业企业规模不断扩大，企业内部电力系统也越来越复杂，余热余压发电装机容量和输配电网规模不断扩大。由于自然和人为及设备本身等因素，电力系统会发生故障，如果故障造成电力系统主设备断电将会给企业造成巨大的经济损失。因此电气设备的可靠性水平是关系企业电气设备安全可靠运行的关键问题。研究企业电气设备的状态监测技术和可靠性诊断及防范维修技术，是保证企业安全稳定生产的一个重要的课题。

1、电气设备现状分析

从自备电厂到最终的用电设备的整个供电通道中的任何一个环节发生故障，都会导致供电的中断。电力设备是电力系统中非常重要的设备，其运行状态直接影响系统的安全性。长期以来，为确保电力系统安全运行，电力行业一直根据电力设备预防性试验规程的规定，对电力设备进行定期的停电试验、检修和维护。这种计划检修是按照预试规程所规定的试验周期、到期必修，而不顾电气设备的实际运行状况，具有很大的盲目性和强制性，容易造成设备的检修不足和过度检修矛盾的产生，这样既浪费了大量的人力物力，又未能有效地检修设备故障。

电力设备预防性试验在发现解决企业内电气设备故障缺陷方面

所占比率不到20%，并不能有效地防止电气设备故障发生。所以对电气设备的各种状态进行有效可靠性分析，及时掌握设备的状态，正确诊断和排除设备故障是非常重要的。

电气设备可靠性，是指设备在规定条件下、规定时间内完成规定功能的能力。设备在不同的环境下运转，承受各种外力和能量的作用，这些作用会使设备的技术状态发生改变，亦即使设备的性能劣化，最终导致设备故障。设备的劣化、缺陷的存在虽然有一定的随机性，发展速度也有快有慢，但大多具有一定的发展期，在此期间会产生各种前期征兆，表现为一些物理特性和化学特性的变化。在进行必要的可靠性分析判断后，根据各种征兆和特点和发展趋势，对电气设备的运行状态做出预测和判断，从而尽早发现设备运行中的潜在故障。

龙源期刊网

高压电气设备的在线监测与状态检修措施分析

作者：林诗

来源：《数字化用户》2013年第14期

【摘 要】本文结合具体实际，对高压电力电气设备状态检修技术的改革和创新进行了深入的探究和分析，并且详细介绍了相关的技术研究进展。

【关键词】高压电力电气 设备状态 检修技术

在不断发展的国民经济和日益改善的投资环境中，我国的用电负荷呈现强劲的增加势头。然而，受我国相对滞后的电源建设影响，电力供应呈现出突出的季节性和结构性短缺矛盾。为使不断增长的用电需求得以最大限度满足，也为了使电网得以安全稳定运行。在面对存在着比较大缺陷的计划检修计划，要结合时代的发展，进行合理的安排和改进，从计划转变为状态检修，从而有效的节省相关检修费用，来降低检查维修的成本。同时还确保系统运行的安全性和可靠性。本文从多个方面来详细的介绍高压电力电气设备状态检修技术的起源和发展，并且还探索其目前所面临的相关问题。

一、高压电力电气设备的在线检测

对于目前而言，进行高压电力电气设备状态维修的前提是对相关设备进行状态分析与评判，即有效的确定相关电气设备目前所处的状态，以及是否具有潜在的事故发生，发生故障的变化率的具体数值，故障能够发展的时期时间的长短，还有如何采取有效的措施来应对相关故障的发展趋势等等。要求相关工作人员加强对高压电力电气设备状态的检测和分析，这些技术包含状态检测技术、状态评估技术以及状态预测技术等等。

（一）状态检测。对于高压电力电气设备诊断而言，对设备进行状态检测是其诊断的重要目的。可以根据具体的故障模式，来使用合适的方法与装置进行设备状态的测量和检查，同时还要对这些信息进行有效的处理，来防止各种干扰的信息，从中选取中能够有效的反映出状态特征的信息，这是一项比较先进的信息检测处理技术。

高压电力电气设备状态检测的重要目的是为了有效检测运行中设备的健康与否，从而及时的检测出已经存在的或者即将出现的漏洞与缺陷，进而进行有效的分析和预测设备检修的相关时间，降低其对设备的损坏。
