丙烯质量标准

生产技术中心

纸箱质量标准 编号 BJSP-SJYF-QC-101-2007

版本/修改 B/2

页次 第1页，共4页

拟定 贺丹 审核 签发

一、适用范围:本标准适用于公司包装用所有外纸箱的生产和验收。

二、引用参考文件

GB6543-86 《瓦楞纸箱》

GB/T6544-1999 《瓦楞纸板》

GB4857.4-84《运输包装件基本试验 压力试验方法》

GB4857.5-84《运输包装件基本试验 垂直冲击跌落试验方法》

GB 4857.8-85《运输包装件基本试验 六角滚筒试验方法》

三、执行部门：龙泉总厂和北京工厂供应部、品保部、制造部

四、内容

1 技术要求：

1.1 感官（外观）指标

1.1.1图案文字清晰,用色准确、深浅一致,色泽鲜艳；

1.1.2 套印准确，跑版偏差不超过0.2mm,文字无错、漏；

1.1.3 涂料均匀，不起泡，不露底，不粘结,其纸板脱胶部分之和每平方米不大于20cm2；

1.1.4刀口光洁，无明显毛刺,表面平整、清洁，不允许有缺材、薄边，切边应整齐，粘合牢固。

1.1.5无异味,箱面不允许有明显损坏和污迹，无折皱，污点总面积小于1mm²。

1.2理化指标(见表1和表2)

表1 各项技术指标

项目 技术指标

楞型结构及尺寸 瓦楞内径：长＝长摇盖－纸箱厚度×2，宽＝短摇盖的长度 高：纸箱底部最高点与顶部最低点之间的距离。

三层纸箱为U型A单瓦楞, 五层纸箱为AB双瓦楞；A瓦楞高度为4.5-5.0mm，瓦楞数为34±2个/300mm；B瓦楞高度为2.5-3.0mm的U型,楞数为50±2个/300mm。

压痕线宽 单瓦楞纸箱不大于12mm；折线居中，不得有裂破、断线、重线等缺陷，箱上不得有多余的压痕线

刀口 无明显毛刺，裁刀切口里面纸裂损距边不超过8mm或长不超过12mm，成箱后空隙间距不超过5mm

科学管理

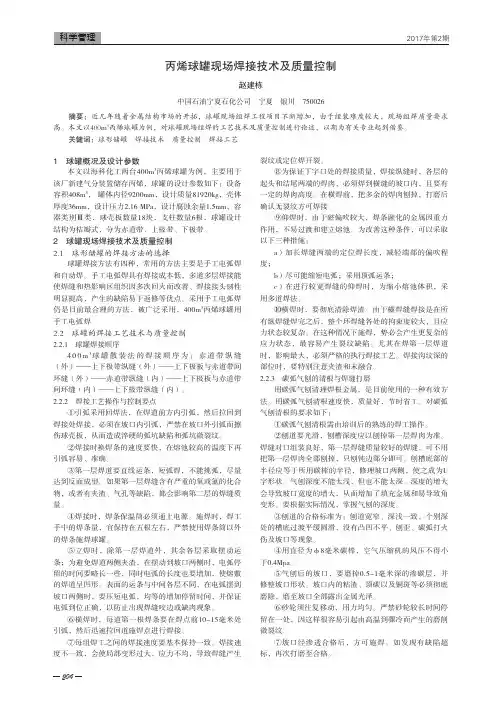

204 2017年第2期1　球罐概况及设计参数本文以海科化工两台400m3丙烯球罐为例，主要用于该厂新建气分装置储存丙烯，球罐的设计参数如下：设备容积408m3， 罐体内径9200mm，设计质量81920kg，壳体厚度36mm，设计压力2.16 MPa，设计腐蚀余量1.5mm，容器类别Ⅲ类，球壳板数量18块，支柱数量6根，球罐设计结构为桔瓣式，分为赤道带、上极带、下极带。2　球罐现场焊接技术及质量控制2.1　球形储罐的焊接方法的选择球罐焊接方法有四种，常用的方法主要是手工电弧焊和自动焊。手工电弧焊具有焊接成本低，多道多层焊接能使焊缝和热影响区组织因多次回火而改善、焊接接头韧性明显提高，产生的缺陷易于返修等优点。采用手工电弧焊仍是目前最合理的方法，被广泛采用，400m3丙烯球罐用手工电弧焊。2.2　球罐的焊接工艺技术与质量控制2.2.1　球罐焊接顺序400m3球罐散装法的焊接顺序为：赤道带纵缝（外）——上下极带纵缝（外）——上下极板与赤道带间环缝（外）——赤道带纵缝（内）——上下极板与赤道带间环缝（内）——上下极带纵缝（内）。2.2.2　焊接工艺操作与控制要点①引弧采用回焊法，在焊道前方内引弧，然后拉回到焊接处焊接，必须在坡口内引弧，严禁在坡口外引弧而擦伤球壳板，从而造成淬硬的弧坑缺陷和弧坑微裂纹。②焊接时换焊条的速度要快，在熔池较高的温度下再引弧容易、准确。③第一层焊道要直线运条，短弧焊，不能挑弧，尽量达到反面成型。如果第一层焊缝含有严重的氧或氮的化合物，或者有夹渣、气孔等缺陷，都会影响第二层的焊缝质量。④焊接时，焊条保温筒必须通上电源。施焊时，焊工手中的焊条量，宜保持在五根左右，严禁使用焊条筒以外的焊条施焊球罐。⑤立焊时，除第一层焊道外，其余各层采取摆动运条；为避免焊道两侧夹渣，在摆动到坡口两侧时，电弧停留的时间要略长一些，同时电弧的长度也要增加，使熔敷的焊道呈凹形。表面的运条与中间各层不同，在电弧摆到坡口两侧时，要压短电弧，均等的增加停留时间，并保证电弧到位正确，以防止出现焊缝咬边或缺肉现象。⑥横焊时，每道第一根焊条要在焊点前10-15毫米处引弧，然后迅速拉回道施焊点进行焊接。⑦每组焊工之间的焊接速度要基本保持一致。焊接速度不一致，会使局部变形过大，应力不均，导致焊缝产生裂纹或定位焊开裂。⑧为保证丁字口处的焊接质量，焊接纵缝时，各层的起头和结尾两端的焊肉，必须焊到横缝的坡口内，且要有一定的焊肉高度。在横焊前，把多余的焊肉刨掉，打磨后确认无裂纹方可焊接。⑨仰焊时，由于磁偏吹较大，焊条融化的金属因重力作用，不易过渡和建立熔池。为改善这种条件，可以采取以下三种措施：a）加长焊缝两端的定位焊长度，减轻端部的偏吹程度；b）尽可能缩短电弧；采用顶弧运条；c）在进行较宽焊缝的仰焊时，为缩小熔池体积，采用多道焊法。⑩横焊时，要彻底清除焊渣。由于横焊缝焊接是在所有纵焊缝焊完之后，整个环焊缝各处的拘束度较大，且应力状态较复杂。在这种情况下施焊，势必会产生更复杂的应力状态，最容易产生裂纹缺陷。尤其在焊第一层焊道时，影响最大，必须严格的执行焊接工艺。焊接沟纹深的部位时，要特别注意夹渣和未融合。2.2.3　碳弧气刨的清根与焊缝打磨用碳弧气刨清理焊根金属，是目前使用的一种有效方法。用碳弧气刨清根速度快，质量好，节时省工。对碳弧气刨清根的要求如下：①碳弧气刨清根需由培训后的熟练的焊工操作。②刨道要光滑，刨槽深度应以刨掉第一层焊肉为准。焊缝对口组装良好，第一层焊缝质量较好的焊缝，可不用把第一层焊肉全部刨掉，只刨钝边部分即可。刨槽底部的半径应等于所用碳棒的半径，修理坡口两侧，使之成为U字形状。气刨深度不能太浅，但也不能太深。深度的增大会导致坡口宽度的增大，从而增加了填充金属和易导致角变形。要根据实际情况，掌握气刨的深度。③刨道的合格标准为：刨道宽窄、深浅一致，个别深处的槽底过渡平缓圆滑，没有凸凹不平、刨歪、碳弧打火伤及坡口等现象。④用直径为φ8毫米碳棒，空气压缩机的风压不得小于0.4Mpa。⑤气刨后的坡口，要磨掉0.5-1毫米深的渗碳层，并修整坡口形状。坡口内的粘渣、顶碳以及铜斑等必须彻底磨除，磨至坡口全部露出金属光泽。⑥砂轮须往复移动，用力均匀。严禁砂轮较长时间停留在一处，因这样很容易引起由高温到骤冷而产生的磨削微裂纹。⑦坡口经渗透合格后，方可施焊。如发现有缺陷超标，再次打磨至合格。丙烯球罐现场焊接技术及质量控制赵建栋中国石油宁夏石化公司　宁夏　银川　750026摘要：近几年随着金属结构市场的开拓，球罐现场组焊工程项目不断增加，由于组装难度较大，现场组焊质量要求高。本文以400m3丙烯球罐为例，对球罐现场组焊的工艺技术及质量控制进行论述，以期为有关专业起到借鉴。关键词：球形储罐　焊接技术　质量控制　焊接工艺 205 2017年第2期科学管理2.2.4　固定焊与定位焊固定焊：球壳板吊装前，必须要在球壳板上焊接一些定位块、吊耳等临时的工装附件，这些附件的焊接称为固定焊。①定位块、吊耳等采用与球壳板相同或焊接相似的材料，并采用相应的焊条及焊接工艺。②固定焊是否需预热同球壳对接焊缝要求，施焊时必须在焊接处引弧。③在临时工装附件清除后的打磨位置进行磁粉或着色探伤。定位焊：球罐焊接前，为固定球壳板而焊接的短焊缝称为定位焊。①定位焊必须在椭圆度、错边量、角变形和对口间隙等调整合格后进行。②为减少焊接应力和角变形，球壳板定位焊应分几组同时对称焊接。纵焊缝定位焊时，从每条焊缝的中心点向两端焊接。环焊缝定位焊时，各组从左向右进行焊接。③定位焊焊接规范及是否需要预热，同正式焊缝。如需预热，可用氧—乙炔焰预热坡口周围，焰心离球壳板表面20-30mm，禁止急剧加热。在大坡口两侧距坡口中心各50mm处测量温度。④定位焊缝应焊在小坡口面，焊肉厚度不小于8mm，层数不少于两层。⑤定位焊用间断焊，焊缝长度为80-100mm，间距为300mm左右，靠近丁字口处，焊缝长度适当加长，间距适当减少。2.2.5　预热、后热预热的目的是降低焊道的冷却速度，防止产生冷裂纹，一般采用火焰加热法预热。球罐焊接前，预热温度不能太高，也不能太低。太高的预热温度，会使焊缝的韧性降低、焊接条件恶化。相反，较低的预热温度可导致焊缝的金属热影响区的强度极限、屈服极限和硬度值提高、易产生冷裂纹。焊后热处理是为了消除焊接残余应力等有害影响并改善焊接接头的性能，把焊接构件整体或焊接接头加热到相变点以下、400℃以上的某一温度，经一定时间的保温，而后均匀冷却的工艺过程。后热可加速氢的逸出，同时也能改善焊接接头的组织。2.2.6　焊接线能量焊接时必须控制焊接的线能量。实践证明，线能量过大，将使焊缝金属和热影响区的晶粒变粗，韧性和强度都要下降；另一方面，如果线能量太低，冷却速度又快，就会产生裂纹。焊接球罐的横缝时，尤其容易偏下值，应选择较大直径的焊条焊接。焊接线能量Q（J/cm）的计算式为：Q=60IU/V，其中I（A）为焊接电流，U（V）为焊接电压，V（cm/min）为焊接速度。2.2.7　焊条管理和焊接环境要求焊条烘干温度为350℃，烘干时间1.5h，恒温时间1h。下列情况无有效防护措施禁止施焊：风速≥8m/s；相对温度≥90%；下雨、下雪。2.2.8　焊缝返修①凡不合格焊缝，由射线探伤定位，超声探伤确定深度，经焊接工艺员认可缺陷的位置、范围，进行气刨，打磨确认缺陷已清除方可补焊。②气刨时，单侧刨槽深度应在钢板厚度的2/3以内，如已超过2/3板厚，应停止清除进行修补，然后再从另一面进行缺陷清除、补焊。焊接修补焊缝长度在50mm 以上。③第一次返修工艺与正式焊接工艺相同。返修焊工由焊接工艺员指定。3　结束语球罐施焊必须制定严格的焊接工艺，目的是为了能够得到优质的焊缝，使焊缝的约束力、淬硬组织以及扩散氢的富集尽可能的少，使焊接应力减小、呈均匀分布，将焊接变形控制在最小范围内，防止冷裂纹的产生。参考文献[1]王嘉麟.侯贤忠.刘家发.球形储罐焊接工程技术[D].北京：机械工业出版社，2000.[2]陈新民.周小芹.球罐焊接冷裂纹产生的原因和预防措施[J].石油工程建设，2001，8（4）.误差校正、基于储层等时界面井震空间剩余速度误差校正，可有效将其误差值控制在1m以内，达到油藏描述精度要求。3　结束语油藏描述中关于井震时深转换精度要求是基于储层精细油藏描述要求及油藏模拟要求提出的，通过时深转换技术流程处理，达到处理流程优化，克服测井与地震信息时深转换及闭合误差问题等等，大大提升时深转换结果精准性。保证井震时深转换精准性，才能满足油藏剑魔、油藏数值模拟等需要。参考文献[1]梁卫，李熙盛，罗东红，等.井震时深转换技术在低幅度构造评价中的应用[J].中国海上油气，2014（3）：61-64+71.[2]王一寒，卢双舫，陈方文，等.井震结合方法在断层精细解释中的应用——以喇嘛甸油田北北一区块为例[J].科学技术与工程，2011（9）：1922-1928.[3]夏竹，李中超，贾瑞忠，等.井震联合薄储层沉积微相表征实例研究[J].石油地球物理勘探，2016（5）：1002-1011+838-839.[4]甘利灯，戴晓峰，张昕，等.测井-地震-油藏模拟一体化技术及其在老油田挖潜中的应用[J].石油物探，2016（5）：617-639+691.[5]张志明，曹丹平，印兴耀，等.时深转换中的井震联合速度建模方法研究与应用现状[J].地球物理学进展，2016（5）：

铁精矿质量标准

品级代号 C67 C65 C63 C60

Tfe不小于 ，% 67 65 63 60

Tfe允许 І类 +1.0~-0.5%

波动范围 Ⅱ类 +1.5~-1.0%

SiO2 І类 3 4 5 7

Ⅱ类 6 8 10 13

S Ⅰ组 0.1～0.19

Ⅱ组 0.20～0.40

P Ⅰ组 0.05～0.09

Ⅱ组 0.10～0.30

水 分 Ⅰ类 10

不大于，% Ⅱ类 11

精矿指标方案比较

根据马鞍山设计研究院试验结果，对中钢集团山东矿业有限公司苍山铁矿选矿厂最终铁精产品作出如下比较：

一段球磨机磨矿产品指标

-200目含量（%） 精矿品位（%） 产率 （%） 回收率（%）

55 55.20 56.89 86.26

65 59.44 50.89 84.05

75 62.04 48.46 83.11

丙烯质量标准

丙烯（propylene）是一种重要的化学品，主要用于聚合物工业和化工生产。质量标准通常由国家、地区或行业标准组织制定，并规定了丙烯的物理性质、化学性质、生产工艺、存储和运输等方面的要求。以下是可能包含在丙烯质量标准中的一些常见内容：

1. 纯度要求：

• 丙烯的纯度标准，通常以百分比表示。

• 最大允许含有的杂质或杂质的种类和浓度。

2. 物理性质：

• 密度：在特定条件下，例如在常温和常压下，丙烯的密度。

• 沸点：丙烯的沸点，这是其从液态到气态的温度。

3. 化学性质：

• 反应活性：丙烯的反应活性，可能涉及其与其他化合物的反应性。

• 不纯物的含量：例如水、硫化合物和其他可能存在的杂质。

4. 生产工艺：

• 生产丙烯的工艺流程。

• 催化剂的种类和用量。

• 反应条件，例如温度和压力。

5. 存储和运输要求：

• 丙烯的储存条件，包括温度和压力。

• 安全规定，以确保在存储和运输中不发生事故。 6. 环境、健康和安全要求：

• 丙烯的毒性和危险特性。

• 处理和运输时的安全措施。

• 废弃物处理建议。

7. 分析方法：

• 用于测定丙烯纯度和其他关键性质的分析方法。

这些标准通常由国际、国家或地区的标准组织（如ISO、ASTM、EN）或行业协会制定。你可以查阅相关标准文献或直接联系标准组织，以获取最新版本和详细信息。此外，具体的丙烯质量标准可能因地区和生产商而异，因此最好查阅适用于你所在地区和行业的具体标准。
