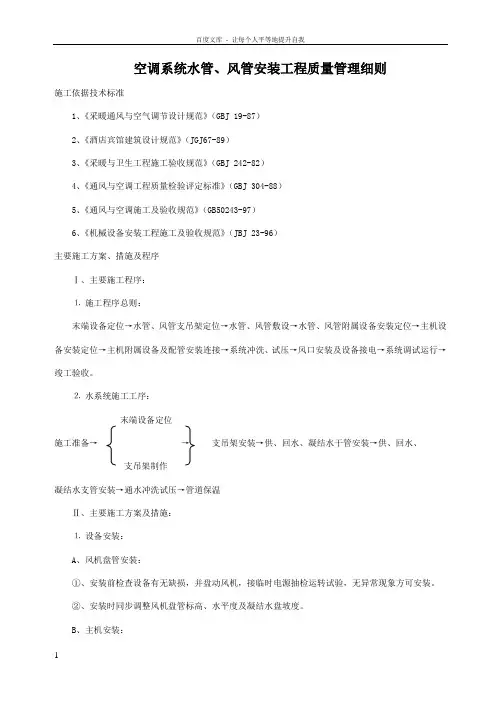

1 空调系统水管、风管安装工程质量管理细则

施工依据技术标准

1、《采暖通风与空气调节设计规范》（GBJ 19-87）

2、《酒店宾馆建筑设计规范》（JGJ67-89）

3、《采暖与卫生工程施工验收规范》（GBJ 242-82）

4、《通风与空调工程质量检验评定标准》（GBJ 304-88）

5、《通风与空调施工及验收规范》（GB50243-97）

6、《机械设备安装工程施工及验收规范》（JBJ 23-96）

主要施工方案、措施及程序

Ⅰ、主要施工程序：

⒈ 施工程序总则：

末端设备定位→水管、风管支吊架定位→水管、风管敷设→水管、风管附属设备安装定位→主机设备安装定位→主机附属设备及配管安装连接→系统冲洗、试压→风口安装及设备接电→系统调试运行→竣工验收。

⒉ 水系统施工工序：

末端设备定位

施工准备→ → 支吊架安装→供、回水、凝结水干管安装→供、回水、

支吊架制作

凝结水支管安装→通水冲洗试压→管道保温

Ⅱ、主要施工方案及措施：

⒈ 设备安装：

A、风机盘管安装：

①、安装前检查设备有无缺损，并盘动风机，接临时电源抽检运转试验，无异常现象方可安装。

②、安装时同步调整风机盘管标高、水平度及凝结水盘坡度。

B、主机安装： 百度文库 - 让每个人平等地提升自我

2 ①、检查、校验基础，与主机安装要求一致，方可进行安装。

②、吊装前检查设备有无缺损，检查合格后，按主机安装使用说明书吊运主机到基础上就位。安装时应在主机底座与基础之间垫橡胶减震垫。

③、用双球可曲挠橡胶软接头将各组的模块连接。

C、水泵安装：

①、检查、校验基础，与水泵安装要求一致，方可进行安装。

②、安装前检查设备有无缺损，检查合格后，将水泵安装就位，按并在水泵底座与基础之间垫橡胶减震垫。

③、对水泵进行水平调整，并盘车检测，一切正常后方可进行配管及配件安装。

施工方案

管道、风管保温施工方案

2012年 09 月 10 日

竹中（中国）

宜兴安装

1 目 录

目录 ............................................................ 1

1、编制依据 ..................................................... 2

2、工程概况 ..................................................... 2

3、工程范围 ..................................................... 3

4、施工准备 ..................................................... 3

5、管道保温部分 ................................................. 4

5.1施工工艺流程 ......................................................... 4

5.2绝热层施工方法 ........................................................ 5

5.3保温层施工方法 ........................................................ 6

5.4质量标准 ............................................................. 7

5.5成品保护 ............................................................. 8

附表46：技术交底书(1213)

技术交底书 表格编号

1213

项目名称 青岛市地铁8号线工程PPP项目 (B2包)机电工区项目经理部 第 页

共 页 交底编号 TFJS-003

工程名称 青岛市地铁8号线工程PPP项目 (B2包)机电工区

设计文件图号

施工部位 青岛北站

交底日期

技术交底内容：

一、准备工作

1、材料准备齐全；

2、材料到位；

3、作业条件：管道试压及隐蔽验收完成。

二、空调水管保温

1、施工工序：

（1）现场下料→涂胶→管壳敷设→胶带粘缝

（2）管道的保温应在管道试压或通水、防腐完成以后进行；非水平管道的保温自下而上进行；管道的保温要密实，特别是三通、弯头、支架及阀门、法兰等部位要填实。

（3）水管保温材料为管材，如图所示。管材内径与相应的管道外径一致，例如DN40的焊管外径为48mm，相应保温层内径就应为48mm，依此类推。

2、保温施工工艺

1、保温材料品种、性能、规格符合设计要求；

2、保温层表面平整，搭接合理，封口严密，无空鼓及松动。

3、保温方法如图所示：

4、质量控制：

（1）保温质量通病主要表现为保温材料粘接不严密，保温材料的厚度选用1.管道

2.防锈漆

3.橡塑管壳

4.专用胶带

4

3

2

1 不正确以及外观型式不统一，型式不美观等等。对此在保温工作施工前要有详细的技术交底，先在指定的小房间内做一样板间，最好选择管道较为复杂的地方，这样就能较明显的将保温中出现的问题反应出来，然后逐条分析出现质量问题的原因，并采取相对应的措施加以克服。同时教育好施工人员，提高他们的质量意识，重视质量问题。
