电力变压器预防性试验报告

10KV 高 压 预 防 性 试 验

种 类 序 号 项 目 周 期 要 求 说 明

一

电力变压器 1 绕组的绝缘电阻、吸收比（和）极化指数指数 1）1-3年

2）大修后必须测量

3）必要时 1）绝缘电阻换算至同一温度下，与前一次测量结果相比明显变化。

2）吸收比（10-30度范围）不低于1.1或极化指数不低于1.3 1）采用2500V或5000V兆欧表

2）测量前被试绕组充分放电

2 绕组直流电阻 1）1-3年

2）无励磁调压变压器变换分接开关位置后要测量

3）大修后必须测量 1）1.6MVA以上，各绕组电阻相互间的差别不应大于三相平均值的2%。

2）与以前相同部位测得值比较，其变化不应大于2%。 直流电阻测试仪测量

3 交流耐压试验 1）1-5年

1） 采用工频50hz正弦波电压，时间为1min

2） 交接和大修后试验电压应为出厂试验电压的85%。 属于破坏性试验，必须在其他绝缘试验合格的基础上进行。

变频谐振试验装置

4 穿心螺栓、铁轭夹件、绑扎钢带、铁芯线圈压环及屏蔽等的绝缘电阻 1） 大修后

2） 必要时 采用2500V兆欧表

5 测温装置及二次回路试验 1）1-3年

2）大修后必须测量

3）必要时 1）密封良好，指示正确，测温电阻值应与出厂电阻值相符。

2）绝缘电阻一般不低于1MΩ。 采用2500V兆欧表

6 电压比测量 1) 周期为分接开关引线拆装后

2) 更换绕组后

3) 必要时 1）各分接头的电压比与铭牌值相比应无明显差别，且符合规律。

2）电压等级在35kV以下，电压比小于3的变压器电压比允许偏差不超过±1%

3）其它分接的电压比应在变压器阻抗电压值变压器变比组别测试仪

检查所有分接头的电压比

(%)的1/10以内，但不得超过±1%

7 三相变压器连接组别试验 更换绕组后 检查变压器的三相接线组别和单相变压器引出线的极性，必须与设计要求及铭牌上的标记和外壳上的符号相符 直流法

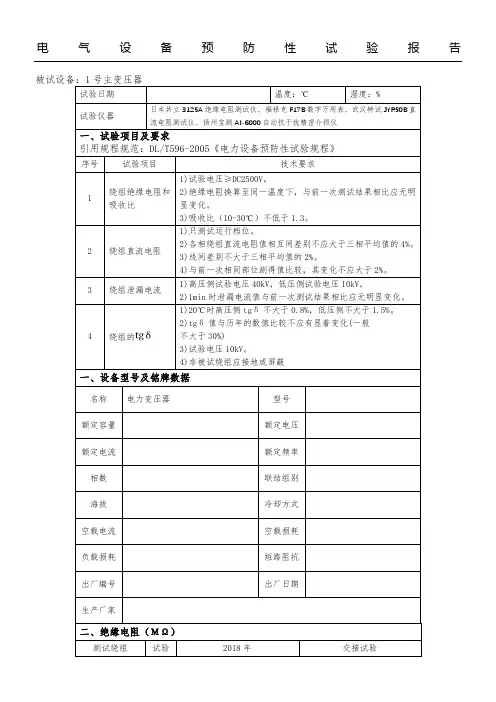

电气设备预防性试验报告

被试设备：1号主变压器

试验日期 温度：℃ 湿度：%

试验仪器 日本共立3125A绝缘电阻测试仪、福禄克F17B数字万用表、武汉特试JYR50B直流电阻测试仪、扬州宝测AI-6000自动抗干扰精密介损仪

一、试验项目及要求

引用规程规范：DL/T596-2005《电力设备预防性试验规程》

序号 试验项目 技术要求

1 绕组绝缘电阻和吸收比 1)试验电压≥DC2500V。

2)绝缘电阻换算至同一温度下，与前一次测试结果相比应无明显变化。

3)吸收比（10-30℃）不低于1.3。

2 绕组直流电阻 1)只测试运行档位。

2)各相绕组直流电阻值相互间差别不应大于三相平均值的4%。

3)线间差别不大于三相平均值的2%。

4)与前一次相同部位测得值比较，其变化不应大于2%。

3 绕组泄漏电流 1)高压侧试验电压40kV，低压侧试验电压10kV。

2)1min时泄漏电流值与前一次测试结果相比应无明显变化。

4 绕组的 1)20℃时高压侧tgδ不大于0.8%，低压侧不大于1.5%。

2)tgδ值与历年的数值比较不应有显着变化(一般

不大于30%)

3)试验电压10kV。

4)非被试绕组应接地或屏蔽

一、设备型号及铭牌数据

名称 电力变压器 型号

额定容量 额定电压

额定电流 额定频率

相数 联结组别

海拔 冷却方式

空载电流 空载损耗

负载损耗 短路阻抗

出厂编号 出厂日期

生产厂家

二、绝缘电阻（ΜΩ）

测试绕组 试验2018年 交接试验 电压 15s 60s 吸收比 15s 60s 吸收比

高压-低压及地

2500V

低压-高压及地

结论

三、绕组直流电阻

试验项目 2018年 交接试验

绕组 相别 单位

高压侧

工作档

位:5 AO

Ω

BO

CO

误差（%）

低压侧 ab

mΩ

bc

ca

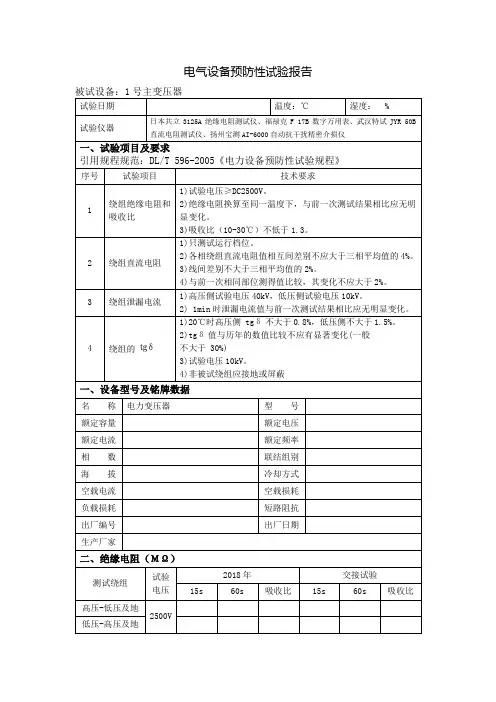

电气设备预防性试验报告

被试设备：1号主变压器

试验日期 温度：℃ 湿度： %

试验仪器 日本共立3125A绝缘电阻测试仪、福禄克F 17B数字万用表、武汉特试JYR 50B直流电阻测试仪、扬州宝测AI-6000自动抗干扰精密介损仪

一、试验项目及要求

引用规程规范：DL/T 596-2005《电力设备预防性试验规程》

序号 试验项目 技术要求

1 绕组绝缘电阻和吸收比 1)试验电压≥DC2500V。

2)绝缘电阻换算至同一温度下，与前一次测试结果相比应无明显变化。

3)吸收比（10-30℃）不低于1.3。

2 绕组直流电阻 1)只测试运行档位。

2)各相绕组直流电阻值相互间差别不应大于三相平均值的4%。

3)线间差别不大于三相平均值的2%。

4)与前一次相同部位测得值比较，其变化不应大于2%。

3 绕组泄漏电流 1)高压侧试验电压40kV，低压侧试验电压10kV。

2) 1min时泄漏电流值与前一次测试结果相比应无明显变化。

4 绕组的 1)20℃时高压侧 tgδ不大于0.8%，低压侧不大于1.5%。

2)tgδ值与历年的数值比较不应有显著变化(一般

不大于 30%)

3)试验电压10kV。

4)非被试绕组应接地或屏蔽

一、设备型号及铭牌数据

名 称 电力变压器 型 号

额定容量 额定电压

额定电流 额定频率

相 数 联结组别

海 拔 冷却方式

空载电流 空载损耗

负载损耗 短路阻抗

出厂编号 出厂日期

生产厂家

二、绝缘电阻（ΜΩ）

测试绕组 试验电压 2018年 交接试验

15s 60s 吸收比 15s 60s 吸收比

高压-低压及地 2500V

低压-高压及地

结论

三、绕组直流电阻

试验项目

2018年 交接试验 绕组 相别 单位

高压侧

工作档

位:5 AO

Ω

BO

CO

误差（%）

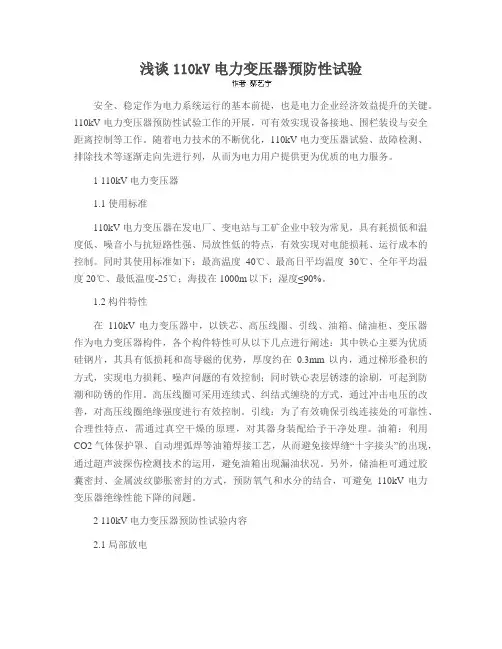

浅谈110kV电力变压器预防性试验

安全、稳定作为电力系统运行的基本前提，也是电力企业经济效益提升的关键。110kV电力变压器预防性试验工作的开展，可有效实现设备接地、围栏装设与安全距离控制等工作。随着电力技术的不断优化，110kV电力变压器试验、故障检测、排除技术等逐渐走向先进行列，从而为电力用户提供更为优质的电力服务。

1 110kV电力变压器

1.1 使用标准

110kV电力变压器在发电厂、变电站与工矿企业中较为常见，具有耗损低和温度低、噪音小与抗短路性强、局放性低的特点，有效实现对电能损耗、运行成本的控制。同时其使用标准如下：最高温度40℃、最高日平均温度30℃、全年平均温度20℃、最低温度-25℃；海拔在1000m以下；湿度≤90%。

1.2 构件特性

在110kV电力变压器中，以铁芯、高压线圈、引线、油箱、储油柜、变压器作为电力变压器构件，各个构件特性可从以下几点进行阐述：其中铁心主要为优质硅钢片，其具有低损耗和高导磁的优势，厚度约在0.3mm以内，通过梯形叠积的方式，实现电力损耗、噪声问题的有效控制；同时铁心表层锈漆的涂刷，可起到防潮和防锈的作用。高压线圈可采用连续式、纠结式缠绕的方式，通过冲击电压的改善，对高压线圈绝缘强度进行有效控制。引线：为了有效确保引线连接处的可靠性、合理性特点，需通过真空干燥的原理，对其器身装配给予干净处理。油箱：利用CO2气体保护罩、自动埋弧焊等油箱焊接工艺，从而避免接焊缝“十字接头”的出现，通过超声波探伤检测技术的运用，避免油箱出现漏油状况。另外，储油柜可通过胶囊密封、金属波纹膨胀密封的方式，预防氧气和水分的结合，可避免110kV电力变压器绝缘性能下降的问题。

2 110kV电力变压器预防性试验内容

2.1 局部放电 110kV电力变压器运行期间，局部放电是影响变压器稳定运行的主要原因，即在电压的作用下，变压器油膜和气隙、导体边缘出现贯穿性放电，加之110kV电力变压器内部绝缘结构过于复杂，致使局部放电影响制因相对较多，如设计疏漏、磁场过强与绝缘老化等。然而预防性试验工作的开展可及时发现110kV电力变压器潜在局部放电问题（局部放电检测流程如图1所示），同时利用有效测量工作的开展，保障电力变压器安全运行。
