CAXA-EB 入门教程
CAXA-EB 实例教程
一、CAXA基础操作 --------------------------------------------------------------------------------------------------- 2
二、 如何定义图符 -------------------------------------------------------------------------------------------------- 6
三、 轴的绘制 --------------------------------------------------------------------------------------------------------- 9
四、端盖的绘制 ----------------------------------------------------------------------------------------------------- 18
五、绘制锥齿轮 ----------------------------------------------------------------------------------------------------- 24
六、 绘制拨叉 ------------------------------------------------------------------------------------------------------- 27
七、虎钳装配体 ----------------------------------------------------------------------------------------------------- 34
八、CAXA2007命令、快捷键列表 ------------------------------------------------------------------------------ 43
本教程适合初学者
长春大学 汽车服务工程系 CAXA-EB 入门教程
一、 CAXA基础操作
1. 设置背景颜色：点“工具”——“选项”，弹出“系统配置”对话框，改变当前绘图的
颜色即可。
2．调入需要的菜单：在菜单区点击鼠标右键即可打开，在想要的工具前面点选就可以了。
主菜单 下拉菜单
绘图
工具
栏 编辑工具
栏
立即菜
单 绘图区
状态栏 标准工
具栏
图层信息
CAXA电子图板的用户界面主要包括四个部分丆绘图区、菜单系统部分、状态显本页已使用福昕阅读器进行编辑。福昕软件（Ｃ）２００５－２００９，版权所有，仅供试用。CAXA-EB 入门教程 3.捕捉点设置:点击“工具”——“捕捉点设置”，弹出捕捉点设置对话框。
4.常用工具：
删
除 移
动
复
制
选
择
到 镜
像 旋
转
阵
列 比
例
缩
放 裁
剪 过
渡
齐
边 拉
伸
打
断 打
散
改
变
线
型 改
变
颜
色
移
动
层 编
辑
标
注
尺
寸
驱
动 格
式
刷 公式
曲线 绘制直线 绘制与已
知直线平
行的直线
绘制
圆 绘制圆弧 绘制
样条
曲线 绘制
点 绘制
椭圆
绘制
矩形 绘制
多边
形 绘制
多段
线 插入
中心
线
绘制给
定曲线
的等距
线 绘制
剖面
线 填
充 书
写
文
字
创建块 CAXA-EB 入门教程 5.点的输入

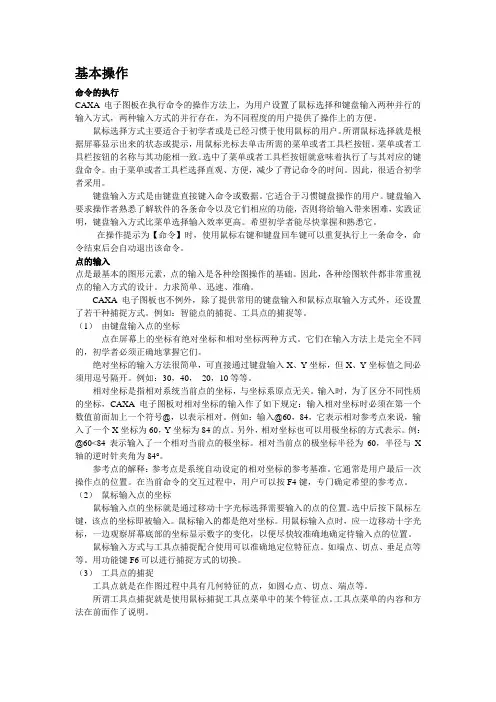

点是最基本的图形元素，点的输入是各种绘图操作的基础。因此，各种绘图软件都非常
重视点的输入方式的设计。力求简单、迅速、准确。
CAXA电子图板也不例外，除了提供常用的键盘输入和鼠标点取输入方式外，还设置了若干
种捕捉方式。例如：智能点的捕捉、工具点的捕捉等。
（1） 由键盘输入点的坐标
点在屏幕上的坐标有绝对坐标和相对坐标两种方式。它们在输入方法上是完全不同的，初学
者必须正确地掌握它们。
绝对坐标的输入方法很简单，可直接通过键盘输入X、Y坐标，但X、Y坐标值之间必须
用逗号隔开。例如：30，40；20，10等等。另外，绝对坐标也可以用极坐标的方式表示。
例：60<84表示输入了一个相对原点的极坐标。相对原点的极坐标半径为60，半径与X轴
的逆时针夹角为84°。
相对坐标是指相对系统当前点的坐标，与坐标系原点无关。输入时，为了区分不同性质
的坐标，CAXA电子图板对相对坐标的输入作了如下规定：输入相对坐标时必须在第一个数
值前面加上一个符号@，以表示相对。例如：输入@60，84，它表示相对参考点来说，输入
了一个X坐标为60，Y坐标为84的点。另外，相对坐标也可以用极坐标的方式表示。例：
@60<84表示输入了一个相对当前点的极坐标。相对当前点的极坐标半径为60，半径与X
轴的逆时针夹角为84°。
参考点的解释：参考点是系统自动设定的相对坐标的参考基准。它通常是用户最后一次
操作点的位置。在当前命令的交互过程中，用户可以按F4键，专门确定希望的参考点。
（2） 鼠标输入点的坐标
鼠标输入点的坐标就是通过移动十字光标选择需要输入的点的位置。选中后按下鼠标左
键，该点的坐标即被输入。鼠标输入的都是绝对坐标。用鼠标输入点时，应一边移动十字光
标，一边观察屏幕底部的坐标显示数字的变化，以便尽快较准确地确定待输入点的位置。
鼠标输入方式与工具点捕捉配合使用可以准确地定位特征点。如端点、切点、垂足点等等。
用功能键F6可以进行捕捉方式的切换。
6. 对于层的线型、线宽、颜色控制。
（1）点“层控制”图标 ，弹出层控制对话框：
可以对系统默认的属性进行更改。
CAXA-EB 入门教程 （2）点“颜色设置”图标 ，可以对当前的线进行颜色设置。
点击确定就可以了。期颜色设置图标为： 。
这里需要注意：如果点击“BYLAYER”按钮，那么当前的线的颜色属性就是随层设
置。该层里设置的线的颜色是什么，那么画出的直线就是什么颜色。如果点击“BYBLOCK”
按钮，那么当前的线的颜色属性就是随块设置。该图块里设置的线的颜色是什么，那么
画出的直线就是什么颜色。一般默认为随层设置(BYLAYER)即可。
（3）点“线型设置”框，就会弹出下拉菜单，向下拉除了可以选择线型，还可以选择
线宽。如图：
这里系统默认为“BYLAYER”即属性随层。在该层里线型和线宽是什么样的那画出
来就是什么样的。同样“BYBLOCK”即是随快属性。
我们不建议临时更改线型和颜色属性。如有需要特殊的线型和颜色，应该新建图层，
在新建的图层里设置相应的颜色和线型、线宽等属性。这样方便管理。
CAXA-EB 入门教程
二、 如何定义图符
（本节内容仅供参考）
1. 进入CAXA，画出一个要定义的图符，例如：
2. 然后进行标注
3.进入“绘图”——“库操作”——“定义图符”然后点“立即菜单”
如果定义1个视图就选“对号”。
4.用鼠标左键将该视图全部选取。，点击鼠标右键确认。
5．定义视图基准点
6．为该视图的尺寸定义变量名,选择一个尺寸，定义变量名，如图：
7.另外一个尺寸也同样定义，然后单击鼠标右键进入下一步，对元素的定义。
定义图中红色虚线的起点和终点。
