消火栓箱安装规范要求

电梯安装规范和要求

轿厢

1. 轿顶所有走线必须固定好，不得有线头在外和吊在空中，所有运动部件走线，必须跟随固定，不得外露和抛起。

2. 导靴和导轨间距3mm±1mm。

3. 平层开关安装必须稳定垂直，吃刀量不得少于平层开关口的3/4，所有平层刀必须垂直稳定。

4. 轿顶护栏安装必须稳定可靠，安全标识需注明贴好。

5. 轿门与门壁四周3mm～5mm，厅门与门架四周3mm-5mm.

6. 轿底需安装平衡块，超载必须调试有效，调试时必须有公司负责人在场，轿厢需做平衡处理。

7. 厅门门轮与轿坎距离7mm-9mm，门刀与厅门地坎距离7mm-9mm。

8. 门刀与动轮6mm±1mm,定轮8mm±1mm.

9. 油杯安装必须稳定，油要加到油杯的4/5所有保护膜隐藏部分安装时必须撕掉.

10. 安全触板调整灵活，开门到位时需收回门内不得少于8mm.

11. 厅门地坎与轿门地坎30mm±1mm.

12. 所有开关按钮必须稳定,灵活,有效.

13. 五方通话，应急照明必须有效。

机房

1. 主机垂直度 ，主机轮子和导引轮的平行度不得＞2/1000，限速器水平垂直度不得＞2/1000。

2. 主机，控制柜，电箱，限速器等外壳与工字钢，线槽必须用地线连接。

3. 斜垫片必须上正，点焊，焊点必须敲掉焊渣才能刷漆。

4. 所有备母必须拧紧，钢丝绳不得有意旋转以达到松紧要求。

5. 钢丝绳头出锚口30cm-35cm,所有绳头组合必须穿二次保护钢丝，二次保护卡子不得少于2个，绳头卡不得少于3个，锚头必须上开口销。 6. 机房必须注明贴好安全救援标识，钢丝绳上用黄色油漆刷平层线，用红色刷平衡线。

7. 主机，控制柜，限速器必须按照产品合格证编号安装。

8. 钢丝绳松紧度不得超过5％

9. 安装完成后，所有清洁必须打扫干净，控制箱开门空间不得少于60cm

井道

1. 所有支架间距不得超过2500mm,所有螺丝必须拧紧，遇砖墙时必须做穿墙螺杆。

一、水电安装规范

1)布线的原则：横平竖直.使用专用PVC阻燃型电线管，线管在线槽中必须固定，线盒与线管相接时应使用锁母，直管每隔80公分使用一个管卡，拐角处每隔20公分使用一个管卡。

2) 插座在墙的上部，在墙面垂直向上开槽，至墙的顶部安装装饰角线的安装线内，如果是在墙的下部，垂直向下开槽至安装踢脚板的底部，开槽深度应一致，槽线及顶直应先在墙面弹出控制线后，再用切割机切割墙面，用机器开槽。

3) 使用PVC阻燃型电线管，在弯管时用弹簧现弯，不得使用90度弯头及三通(在这一点上目前我们基本没有出现这一类情况)，线路安装时必须加护线套管，采用胶粘进行连接，套管边接应紧密.平直.平顺.直角拐角处应将角内侧切开，切口一侧切圆弧形接口后，折弯安装。

4) 管道绞牙深度适中，无毛刺。管道连接处用生料带缠5-6圈，管道绞牙数为5牙-6牙，直到拧紧接头，不允许烂牙接进管中。

5) 导线装入套管后，应使用导线固定工具，先固定在墙面及墙内后，再抹灰隐蔽。

6) 严禁线管直接铺设在复合板下面，（在这一点上我们目前没有做的很好，以后我们会和客户交流好，复合地板一定要进行开槽处理。）在实木地板下的线管必须有加固措施。

7) 严禁线管铺设在厨房.卫生间地面上，防止水渗入线管内。（在卫生间的地面上不能有任何的线管，在这一点上我们必须要加强处理。）

8) 穿入线管的导线不应大于线管的孔面积40％，管内导线不得有接头，不同用途的导线严禁混穿于一根线管内。

9) 导线进入线盒必须保证留有一定的长度，留有10～15厘米，音响留100厘米，穿软管以便进行开关.插座的安装维修。

10) 装水管距离墙面应为1.5公分，左热右冷，间距15公分中。

11) 电线与水管平行距不应小于30公分，交叉.过桥距不应小于10公分。

12) 电线点与点不能有接头，吊顶内的暗线必须有阻燃管保护。

13) 水电验收合格后，方可粉平线槽，墙槽应用1：3水泥砂浆填补密实（应分两次粉平墙面。）

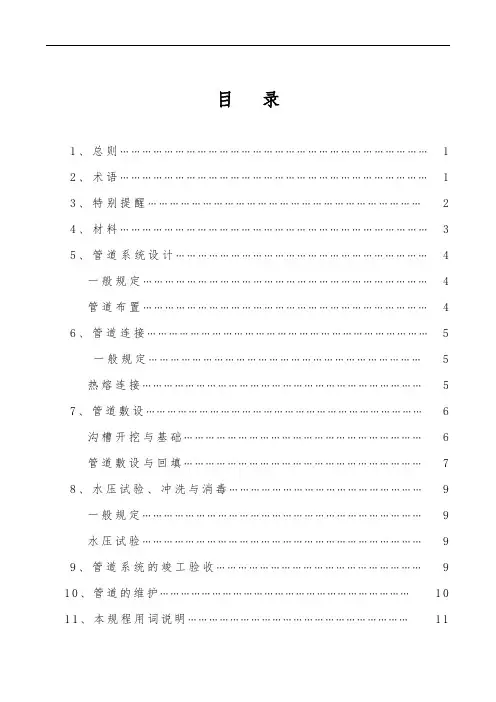

目 录

1、总则………………………………………………………………………… 1

2、术语………………………………………………………………………… 1

3、特别提醒………………………………………………………………… 2

4、材料………………………………………………………………………… 3

5、管道系统设计…………………………………………………………… 4

一般规定…………………………………………………………………… 4

管道布置…………………………………………………………………… 4

6、管道连接…………………………………………………………………… 5

一般规定………………………………………………………………… 5

热熔连接…………………………………………………………………… 5

7、管道敷设…………………………………………………………………… 6

沟槽开挖与基础………………………………………………………… 6

管道敷设与回填………………………………………………………… 7

8、水压试验、冲洗与消毒……………………………………………… 9

一般规定…………………………………………………………………… 9

水压试验…………………………………………………………………… 9

9、管道系统的竣工验收………………………………………………… 9

10、管道的维护……………………………………………………………… 10

11、本规程用词说明……………………………………………………… 11

页脚

PE给水管道系列

一、 总则

1.1. 为了使室外埋地用聚乙烯（PE）给水管材的工程设计、施工及验收做到技术先进、卫生安全、经济合理、施工方便，确保工程质量，特制定本技术条款。

个人收集整理-ZQ

1 / 1 一、材料要求：

、 消火栓箱体地规格类型应符合设计要求，

、 箱体表面平整、光洁.金属箱体无锈蚀、划伤，

、 箱门开启灵活，

、 箱体方正，

、 箱内配件齐全.

、 栓阀外形规矩，无裂纹，

、 启闭灵活，

、 关闭严密，

、 密封填料完好，

、 有产品出厂合格证.

二、 主要机具：

套丝机、砂轮机、电锤、电焊机、电动试压泵等机械.套丝扳、管钳、台钳、压力钳、手锤、钢锯和扳手等工具.

三、 作业条件：

消火栓主立管安装完毕，甩口正确，试压完毕；消火栓预留孔洞地位置、尺寸要正确，土建墙面抹灰完成；消火栓安装所需要地基准线应测定并标明.

四、 操作工艺：工艺流程：安装准备─→消火栓支管安装─→消火栓箱安装─→消火栓安装─→消火栓配件安装.

、 安装准备

、 认真熟悉图纸，检查预留孔洞是否正确，检查管材、管件、阀门、消火栓箱等是否符合设计要求和质量标准.要安排合理地施工顺序，避免工种交叉作业地干扰影响施工.

、 支管安装：

消火栓支管采用热镀锌钢管丝扣连接，根据抹完灰地墙面准确量出支管甩口位置尺寸.然后下料进行丝扣加工，丝扣加工长度为扣，长度为24mm，丝扣不能过硬或过软，丝扣过硬容易损坏管件，丝扣过软容易漏水.支管安装后，甩口处临时加上丝堵以防止掉进杂物.

、 消火栓箱安装：消火栓箱体安装要找正确坐标、位置、尺寸等.

消火栓箱体底距地标高为88cm，消火栓箱体安装必须垂直方正，上下垂直度偏差不得超过2mm，箱体固定时，先找出土建结构地钢筋，与箱体外预留地焊接点焊接牢固.

、 消火栓安装：

消火栓安装时，不要用力过大，以免损坏阀体，阀体距箱体后面为100mm，距侧面为200mm，偏差不得超过5mm，阀体中心距地为1.1m，允许偏差1cm.

五、 质量标准：

箱式消火拴地安装，栓口朝外，阀门距地面、箱壁地尺寸必须符合施工要求.

六、允许偏差项目：消火栓阀门中心距地面为1.1m，允许偏差10mm，阀门距箱侧面为200mm，距箱后面为100mm，允许偏差5mm.
