下肢步态康复机器人的研究综述

下肢外骨骼机器人简介及其在康复领域的应用

随着现代科技的快速发展，机器人技术在医学领域的应用越来越广泛，其中下肢外骨骼康复机器人为康复医学中的一项重要创新。这种高科技设备旨在帮助下肢功能障碍的患者恢复行走能力，提高生活质量。本文将简单介绍下肢外骨骼康复机器人的原理、应用及其发展前景。

一、原理

下肢外骨骼康复机器人是一种穿戴式设备，通过外骨骼结构支撑人体下肢，并可利用电动机、传感器和智能控制系统实现辅助行走。其结构主要包括以下几个方面：

1 .外骨骼结构

由轻质高强度材料制成，模仿人体下肢骨骼的形态和功能，为患者提供额外的支撑和保护。 2 .动力系统

通常由电动机或气动装置驱动，通过关节处的传动机构实现多自由度运动，辅助患者完成站立、行走及体位转移等。

3 .传感器系统

内置多种传感器，如加速度计、陀螺仪、力传感器等，实时监测患者的姿态和运动状态，提供精准的反馈数据。

4 .智能控制系统

基于人工智能和机器学习算法，能够根据传感器数据实时调整外骨骼的运动模式，确保患者的运动稳定性和舒适性。

二、应用

下肢外骨骼康复机器人主要应用于以下几个康复领域：

1 .神经康复

对于卒中、脊豌损伤及脑瘫等导致下肢功能障碍的患者,通过外骨骼机器人进行早期康复训练，有助于神经重塑和功能恢复。 2 .骨科康复

在下肢骨折、关节置换术后，患者可以借助外骨骼机器人进行步态训练，促进骨骼愈合和肌肉力量的恢复。

3 .老年护理

随着老龄化社会的到来，许多老年人面临行动不便的问题。外骨骼机器人可以为他们提供行走辅助，提升生活自理能力。

4 .运动训练

运动员在康复训练中使用外骨骼机器人，可以精确控制训练强度和动作模式，提高康复效果。

三、优势

相比传统康复方法，下肢外骨骼康复机器人具有多项显著优势：

1 .提高康复效率

通过精确的运动控制和数据反馈，显著缩短康复周期。 2 .标准化训练

通过标准化的程序，对同一类疾病，不同机构及不同治疗师采用标准方案实施治疗，实现训练方案的同质化。

下肢外骨骼康复机器人控制系统设计与研究

一、本文概述

随着科技的不断进步，医疗康复领域迎来了前所未有的发展机遇。下肢外骨骼康复机器人作为一种辅助人体行走、促进康复的重要设备，其设计与研究具有重要的实践意义和理论价值。本文旨在探讨下肢外骨骼康复机器人的控制系统设计，包括硬件构成、软件编程以及运动控制策略等方面，以期为提高康复效果、促进患者康复进程做出贡献。

本文首先介绍了下肢外骨骼康复机器人的研究背景和发展现状，阐述了其在医疗康复领域的应用前景。随后，详细分析了下肢外骨骼康复机器人控制系统的设计要求和技术难点，包括机械结构设计、传感器选型与配置、运动学建模与控制算法设计等方面。在此基础上，本文提出了一种基于人机交互的下肢外骨骼康复机器人控制策略，以实现精准的运动轨迹控制和个性化康复治疗。

接下来，文章重点阐述了下肢外骨骼康复机器人控制系统的设计与实现过程。介绍了控制系统的硬件构成，包括主控制器、驱动器、传感器等关键部件的选型与配置。然后，详细描述了控制系统的软件编程，包括运动学建模、控制算法实现、人机交互界面开发等方面。通过实验验证和临床应用测试，评估了所设计的控制系统的性能和效果。 本文的研究成果不仅为下肢外骨骼康复机器人的设计与研究提供了有益的参考，也为医疗康复领域的技术创新和发展提供了新的思路和方法。未来，我们将继续深入研究下肢外骨骼康复机器人的控制策略和技术应用，以期为患者提供更加高效、个性化的康复治疗方案。

二、下肢外骨骼康复机器人基础理论

下肢外骨骼康复机器人作为一种辅助人体下肢运动的医疗设备，其基础理论涉及多个学科领域，包括生物力学、机器人技术、控制理论以及人机交互等。

生物力学基础：生物力学是研究生物体在力学作用下的反应和适应的科学。在下肢外骨骼康复机器人的设计中，必须充分理解人体下肢的生物力学特性，包括骨骼结构、肌肉力量分布、关节运动范围等。这些特性为机器人设计提供了重要的参考依据，确保了机器人在辅助人体运动时能够符合生物力学规律，避免对人体造成不必要的损伤。

下肢助力外骨骼机器人研究

随着科技的不断进步，机器人技术已经越来越广泛地应用于各个领域。其中，下肢助力外骨骼机器人作为一种辅助人体行走的外骨骼装置，受到了越来越多的。本文将介绍下肢助力外骨骼机器人的研究背景、现状、技术原理及实现方法，以及应用领域和未来发展。

下肢助力外骨骼机器人是一种可穿戴的智能设备，它通过仿生学原理和机械结构设计，为穿戴者提供额外的支撑和助力，从而减轻行走时的负担。这种外骨骼机器人对于那些需要长时间行走或者负重工作的人群，以及下肢损伤或疾病的康复治疗具有重要的意义。随着人口老龄化的加剧，下肢助力外骨骼机器人还有着广阔的老年护理市场前景。

下肢助力外骨骼机器人的研究可以追溯到20世纪末，至今已经经历了多个阶段的发展。目前，下肢助力外骨骼机器人已经在临床应用上取得了一些显著的成果。例如，在军事、工业和康复医学等领域，已经有一些原型机或者商业产品投入使用，并得到了良好的反馈。同时，学界对于下肢助力外骨骼机器人的研究也在不断深入，涉及到机械设计、控制系统、人工智能等多个方面。

下肢助力外骨骼机器人的技术原理主要包括仿生学、机械动力学、传感技术、控制算法等。其实现方法通常包括关键零部件的设计与制造、机构优化与调试、传感器采集与处理、控制算法设计与实现等步骤。

下肢助力外骨骼机器人的核心部分包括腰部、大腿杆、小腿杆和脚踝等部位的设计。这些部位通过仿生学的原理，模仿人体下肢的动作规律，从而实现与人体运动协同的外骨骼机器人。在仿生学的基础上，通过机械动力学的研究，可以进一步优化机器人的负载能力和效率。同时，利用先进的传感技术，可以实时采集穿戴者的运动信号并反馈给控制系统，从而实现精准的控制。

下肢助力外骨骼机器人具有广泛的应用领域。在军事方面，下肢助力外骨骼机器人可以帮助士兵在行军过程中节省体力，提高作战能力。在工业生产中，下肢助力外骨骼机器人可以帮助工人进行重物搬运等体力劳动，提高生产效率。在康复医学领域，下肢助力外骨骼机器人可以帮助患有下肢损伤或疾病的人进行康复训练，加速恢复。

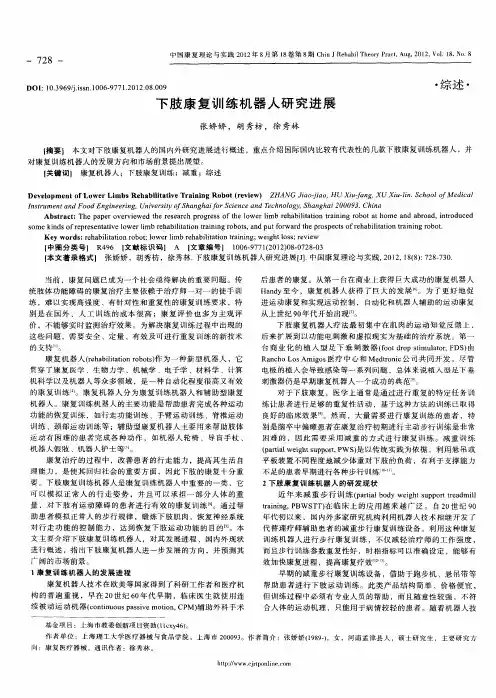

—　７２８—．　中国康复理论与实践２０１２年８月第ｌ８卷第８期Ｃｈｉｎ　Ｊ　ＲｅｈａｂｉｌＴｈｅｏｒｙ　Ｐｒａｃｔ，Ａｕｇ，２０１２，Ｖｏ１．１８，Ｎｏ．８　ＤＯＩ：１Ｏ．３９６９￣．ｉｓｓｎ．１００６—９７７１．２０１２．０８．００９　下肢康复训练机器人研究进展　张娇娇，胡秀枋，徐秀林　・综述・　Ｉ摘要１本文对下肢康复机器人的国内外研究进展进行概述，重点介绍国际国内比较有代表性的几款下肢康复训练机器人，并　对康复训练机器人的发展方向和市场前景提出展望。　Ｉ关键词ｌ康复机器人；下肢康复训练；减重；综述　Ｄｅｖｅｌｏｐｍｅｎｔ　ｏｆ　Ｌｏｗｅｒ　Ｌｉｍｂｓ　Ｒｅｈａｂｉｌｉｔａｔｉｖｅ　Ｔｒａｉｎｉｎｇ　Ｒｏｂｏｔ（ｒｅｖｉｅｗ）　ＺＨＡＮＧ　ｊｉｄｏ一｜ｉｎｏ．ＨＵ　Ｘｉｕ－ｆａｎｇ，ＸＵ　Ｘｉｕ—ｌｉｎ．Ｓｃｈｏｏｌ　ｏｆＭｅｄｉｃａｌ　Ｉｎｓｔｒｕｍｅｎｔ　ａｎｄ　Ｆｏｏｄ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｕｎｉｖｅｒｓｉｔｙ　ｏｆＳｈａｎｇｈａｉ　ｆｏｒ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ，Ｓｈａｎｇｈａｉ　２０００９３，Ｃｈｉｎａ　Ａｂｓｔｒａｅｔ：Ｔｈｅ　ｐａｐｅｒ　ｏｖｅｒｖｉｅｗｅｄ　ｔｈｅ　ｒｅｓｅａｒｃｈ　ｐｒｏｇｒｅｓｓ　ｏｆ　ｔｈｅ　ｌｏｗｅｒ　ｌｉｍｂ　ｒｅｈａｂｉｌｉｔａｔｉｏｎ　ｔｒａｉｎｉｎｇ　ｒｏｂｏｔ　ａｔ　ｈｏｍｅ　ａｎｄ　ａｂｒｏａｄ，ｉｎｔｒｏｄｕｃｅｄ　ｓｏｍｅ　ｋｉｎｄｓ　ｏｆ　ｒｅｐｒｅｓｅｎｔａｔｉｖｅ　ｌｏｗｅｒ　ｌｉｍｂ　ｒｅｈａｂｉｌｉｔａｔｉｏｎ　ｔｒａｉｎｉｎｇ　ｒｏｂｏｔｓ，ａｎｄ　ｐｕｔ　ｆｏｒｗａｒｄ　ｔｈｅ　ｐｒｏｓｐｅｃｔｓ　ｏｆ　ｒｅｈａｂｉｌｉｔａｔｉｏｎ　ｔｒａｉｎｉｎｇ　ｒｏｂｏｔ．　Ｋｅｙ　ｗｏｒｄｓ：ｒｅｈａｂｉｌｉｔａｔｉｏｎ　ｒｏｂｏｔ；ｌｏｗｅｒ　ｌｉｍｂ　ｒｅｈａｂｉｌｉｔａｔｉｏｎ　ｔｒａｉｎｉｎｇ；ｗｅｉｇｈｔ　ｌｏｓｓ；ｒｅｖｉｅｗ　ｌ中图分类号】Ｒ４９６　Ｉ文献标识码】Ａ　Ｉ文章编号１　１００６—９７７１（２０１２）０８—０７２８—０３　【本文著录格式ｌ张娇娇，胡秀枋，徐秀林．下肢康复训练机器人研究进展［Ｊ］．中国康复理论与实践，２０１２，ｌ８（８）：７２８—７３０．　当前，康复问题已成为一个社会亟待解决的重要问题。传　统肢体功能障碍的康复治疗主要依赖于治疗师一对一的徒手训　练，难以实现高强度、有针对性和重复性的康复训练要求，特　别是在国外，人工训练的成本很高；康复评价也多为主观评　价，不能够实时监测治疗效果。为解决康复训练过程中出现的　这些问题，需要安全、定量、有效及可进行重复训练的新技术　的支持　－。　康复机器人（ｒｅｈａｂｉｌｉｔａｔｉｏｎ　ｒｏｂｏｔｓ）作为一种新型机器人，它　贯穿了康复医学、生物力学、机械学、电子学、材料学、计算　机科学以及机器人等众多领域，是一种自动化程度很高又有效　的康复训练ｎ　。康复机器人分为康复训练机器人和辅助型康复　机器人。康复训练机器人的主要功能是帮助患者完成各种运动　功能的恢复训练，如行走功能训练、手臂运动训练、脊椎运动　训练、颈部运动训练等；辅助型康复机器人主要用来帮助肢体　运动有困难的患者完成各种动作，如机器人轮椅、导盲手杖、　机器人假肢、机器人护士等　。　康复治疗的过程中，改善患者的行走能力，提高其生活自　理能力，是使其回归社会的重要方面，因此下肢的康复十分重　要。下肢康复训练机器人是康复训练机器人中重要的一类，它　可以模拟正常人的行走姿势，并且可以承担一部分人体的重　量，对下肢有运动障碍的患者进行有效的康复训练　。通过帮　助患者模拟正常人的步行规律，锻炼下肢肌肉，恢复神经系统　对行走功能的控制能力，达到恢复下肢运动功能的目的　。本　文主要介绍下肢康复训练机器人，对其发展进程、国内外现状　进行概述，指出下肢康复机器人进一步发展的方向，并预测其　广阔的市场前景。　１康复训练机器人的发展进程　康复机器人技术在欧美等国家得到了科研工作者和医疗机　构的普遍重视，早在２０世纪６０年代早期，临床医生就使用连　续被动运动机器（ｃｏｎｔｉｎｕｏｕｓ　ｐａｓｓｉｖｅ　ｍｏｔｉｏｎ，ＣＰＭ）辅助外科手术　后患者的康复。从第一台在商业上获得巨大成功的康复机器人　Ｈａｎｄｙ至今，康复机器人获得了巨大的发展　。为了更好地促　进运动康复和实现运动控制，自动化和机器人辅助的运动康复　从上世纪９０年代开始出现　。　下肢康复机器人疗法最初集中在肌肉的运动知觉反馈上，　后来扩展到以功能电刺激和虚拟现实为基础的治疗系统。第一　台商业化的植入型足下垂刺激器（ｆｏｏｔ　ｄｒｏｐ　ｓｔｉｍｕｌａｔｏｒ，ＦＤＳ）由　Ｒａｎｃｈｏ　ＬｏｓＡｍｉｇｏｓ医疗中心和Ｍｅｄｔｒｏｎｉｃ公司共同开发。尽管　电极的植入会导致感染等一系列问题，总体来说植入型足下垂　刺激器仍是早期康复机器人一个成功的典范　。　对于下肢康复，医学上通常是通过进行重复的特定任务训　练让患者进行足够的重复性活动，基于这种方法的训练已取得　良好的临床效果　。然而，大量需要进行康复训练的患者，特　别是脑卒中偏瘫患者在康复治疗初期进行主动步行训练是非常　困难的，因此需要采用减重的方式进行康复训练。减重训练　（ｐａｒｔｉａｌ　ｗｅｉｇｈｔ　ｓｕｐｐｏｒｔ，ＰＷＳ）是以传统实践为依据，利用悬吊或　平板装置不同程度地减少体重对下肢的负荷，有利于支撑能力　不足的患者早期进行各种步行训练　“　。　２下肢康复训练机器人的研发现状　近年来减重步行训练ｆｐａｒｔｉａｌ　ｂｏｄｙ　ｗｅｉｇｈｔ　ｓｕｐｐｏ￣ｔｒｅａｄｍｉｌｌ　ｔｒａｉｎｉｎｇ，ＰＢＷＳＴＴ）在临床上的应用越来越广泛。自２０世纪９０　年代初以来，国内外多家研究机构利用机器人技术相继开发了　代替理疗师辅助患者的减重步行康复训练设备。利用这种康复　训练机器人进行步行康复训练，不仅减轻治疗师的工作强度，　而且步行训练参数重复性好，时相指标可以准确设定，能够有　效加快康复进程，提高康复疗效ｕ　删。　早期的减重步行康复训练设备，借助于跑步机、悬吊带等　帮助患者进行下肢运动训练。此类产品结构简单、价格便宜，　但训练过程中必须有专业人员的帮助，而且随意性较强，不符　合人体的运动机理，只能用于病情较轻的患者。随着机器人技　基金项目：上海市教委创新项目资助（１　１ｃｘｙ４６）。　作者单位：上海理工大学医疗器械与食品学院，上海市２０００９３。作者简介：张娇娇（１９８９．），女，河南孟津县人，硕士研究生，主要研究方　向：康复医疗器械。通讯作者：徐秀林。
