管道支架制作安装标准

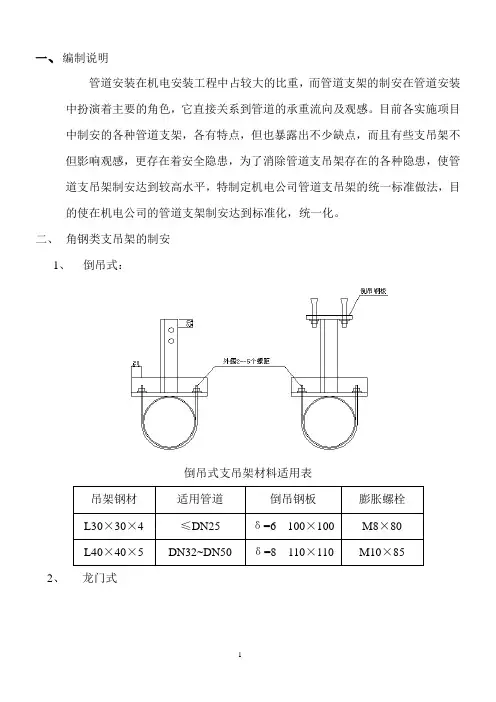

1 一、编制说明

管道安装在机电安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定机电公司管道支吊架的统一标准做法，目的使在机电公司的管道支架制安达到标准化，统一化。

二、 角钢类支吊架的制安

1、 倒吊式：

倒吊式支吊架材料适用表

吊架钢材 适用管道 倒吊钢板 膨胀螺栓

L30×30×4 ≤DN25 δ=6 100×100 M8×80

L40×40×5 DN32~DN50 δ=8 110×110 M10×85

2、 龙门式

2

龙门式支吊架材料适用表

支架型材 适用管道 倒吊钢板 膨胀螺栓

L30×30×4 ≤DN25~DN40 δ=6 100×100 M8×80

L40×40×5 DN50~DN150 δ=8 110×110 M10×85

3、 单支角钢支架

单支角钢式支吊架材料适用表

支架型材 适用管道 膨胀螺栓 备注

L30×30×4 ≤DN25 M8×80 适用于Ⅰ型 30 5～10 （根据角钢大小而选定，其余倒角类同。） 3 L40×40×5 DN32~DN80 M10×85 适用于Ⅰ型

L50×50×6 DN100~DN150 M12×100 适用于Ⅰ

L30×30×4 DN25~DN50 M8×80 适用于Ⅱ

L40×40×5 DN60~DN150 M10×85 适用于Ⅱ

注：如≥DN200则用槽钢型支架。

4、水平式支架

I型：水平龙门式

Ⅱ型：水平单支角钢组合式

水平式支架材料适用表

支架型材 适用管道 支架底板 膨胀螺栓 备注 （两角钢距离可根据水平长度移动准确后焊接。） 20-30 4 L40×40×5 DN65~DN80 δ=8 110×110 M10×85 适用I型

管道支架制作安装标准

管道支架是建筑工程中不可缺少的部件，使用范围广泛。其作用是将管道固定在指定位置，并支持管道系统的重量和应力。管道支架的制作和安装关系到管道系统的稳定性和安全性。本文将介绍管道支架的制作和安装标准。

一、管道支架制作

1. 选材

管道支架的选材应根据使用环境及管道系统的重量和应力进行选择。一般情况下，金属材料如碳钢、不锈钢、钢板、铝合金等比较常用。在选材过程中需要注意材料的强度和耐腐蚀性能。

2. 制作工艺

管道支架的制作工艺包括切割、折弯、焊接、钻孔、打洞、打磨等工序。这些工序需要精细的操作和严格的质量控制。在焊接过程中需要注意焊缝质量，保证一定的焊接强度，以及避免产生缺陷。

3. 尺寸精度

管道支架尺寸应按照设计图纸要求进行切割和加工，尺寸精度可根据所在位置和管道负载而不同。一般情况下，支架高度精度应控制在±2mm以内。

4. 表面处理 管道支架的表面应进行镀锌、喷涂或其他防腐措施，以增强其耐腐蚀能力。同时，管道支架的外观应美观，无明显的划痕和焊接痕迹等缺陷。

二、管道支架安装

1. 安装前准备

在开始安装管道支架前，需要进行现场测量和定位。检查管道系统和支架的对接位置是否正确，是否有刺眼的污水、气体和杂物等。同时，需要准备好安装所需的工具和设备，如铁锤、扳手、螺丝刀、卡尺等。

2. 安装顺序

管道支架安装的顺序应按照从下到上、从内到外的顺序进行。一般先安装地下管道支架，再安装高空管道支架。在安装过程中，需要先定位，再固定，以确保支架的位置和稳定性。

3. 安装要求

安装时需注意以下要求：

（1）管道支架安装应平稳、牢固，不得有晃动或松动现象。

（2）支架与管道连接处应牢固，并采取防脱落措施，如用螺钉固定支架。

（3）金属管道支架应与管道或管道支架衬垫之间加垫海绵、橡胶等缓冲材料，避免管道直接接触金属支架，造成管道受力过大。 （4）管道支架的角度和方向应与设计要求一致，避免影响管道系统的正常运行。

管道支架制作安装标准规范

Last updated on the afternoon of January 3, 2021 一、编制说明

管道安装在机电安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定机电公司管道支吊架的统一标准做法，目的使在机电公司的管道支架制安达到标准化，统一化。

二、 角钢类支吊架的制安

1、 倒吊式：

倒吊式支吊架材料适用表

吊架钢材 适用管道 倒吊钢板 膨胀螺栓

L30×30×4 ≤DN25 δ=6 100×100 M8×80

L40×40×5 DN32~DN50 δ=8 110×110 M10×85

2、 龙门式

30 5～10 （根据角钢大小而选定，其余倒角类同。） 龙门式支吊架材料适用表

支架型材

适用管道 倒吊钢板

膨胀螺栓

L30×30×4 ≤DN25~DN40 δ=6 100×100 M8×80

L40×40×5 DN50~DN150 δ=8 110×110 M10×85

3、 单支角钢支架

单支角钢式支吊架材料适用表

支架型材 适用管道 膨胀螺栓 备注

L30×30×4 ≤DN25 M8×80 适用于Ⅰ型

L40×40×5 DN32~DN80 M10×85 适用于Ⅰ型

L50×50×6 DN100~DN150 M12×100 适用于Ⅰ

L30×30×4 DN25~DN50 M8×80 适用于Ⅱ

L40×40×5 DN60~DN150 M10×85 适用于Ⅱ

注：如≥DN200则用槽钢型支架。

4、水平式支架

I型：水平龙门式

Ⅱ型：水平单支角钢组合式 20-30

管道支架制作安装标准规范-管道支架规范

膨胀螺栓

M10×85

M12×100

备注

座地式支架适用于室外地面、天面露台地面，必须安装在高于地面50mm的水泥基础上。支架材料应根据管道直径和重量来选择，以确保安全和稳定性。

三、槽钢型支架的制安

槽钢型支架适用于大型管道或重型管道的支撑。槽钢型支架应按照设计图纸制作，其尺寸和型号应满足设计要求。支架的制作和安装必须符合相关标准和规范，确保支架的稳定性和安全性。支架的材料应选用高质量的钢材，以确保其强度和耐久性。

四、总结 管道支架的制作和安装对管道的承重和流向有着直接的影响。为了确保管道的安全和观感，制定统一的标准规范是非常必要的。不同类型的管道支架应根据管道直径和重量来选择，以确保其稳定性和安全性。在制作和安装过程中，必须严格按照相关标准和规范进行操作，确保管道支架制作和安装达到标准化和统一化。

Delta = 8110 x 110

For the n bolt M10 x 85.Delta = x 120 for M12 x 100.

6.Wall-mounted bracket (XXX)

I。Type L bracket (column length to crossbar length。of 1:1)

Material table for wall-mounted brackets:

Profile

L40 x 40

L50 x 50

Applicable pipe

DN50

DN60 ~ DN100

XXX

M10 x 100 M12 x 100

Note: XXX。XXX.

II。Type III Triangle Bracket

XXX hangers

1.XXX

I。n of crossbeam (1) II。Ceiling n type

III。n of crossbeam (2)

XXX):

n bracket profile
