upvc排水管国家标准

upvc双壁波纹管壁厚标准及级别

UPVC双壁波纹管广泛应用于城市排水、雨水收集、通风系统以及市政工程中。在使用过程中，管壁的厚度是一个非常重要的指标，直接影响管道的强度和使用寿命。本文将介绍UPVC双壁波纹管的壁厚标准及不同级别的分类。

1. UPVC双壁波纹管壁厚标准

根据国际标准，壁厚是以mm为单位进行测量的。UPVC双壁波纹管的壁厚标准根据管材的外径和规格进行确定。通常情况下，大口径的管材壁厚相对较大，以满足更高的使用要求。

2. UPVC双壁波纹管的级别分类

UPVC双壁波纹管根据壁厚可以分为不同的级别，不同级别的管材适用于不同的场景和使用要求。以下是常见的级别分类：

a. 一级管材

一级管材是壁厚最大的级别，常用于大型市政工程和复杂环境条件下。其壁厚相对较大，具有优异的抗压性能和耐久性。一级管材广泛应用于高速公路、地铁隧道等大型工程。

b. 二级管材

二级管材比一级管材的壁厚稍小，适用于一般的城市排水系统和通风系统。由于管材壁厚适中，价格相对较低，二级管材是市场上最常见的一种级别。 c. 三级管材

三级管材的壁厚相对较薄，适用于一些较小的水槽排水系统和短距离通风系统。由于管材壁厚较薄，其价格也相对较低，适合低成本工程的使用。

3. UPVC双壁波纹管的壁厚选择

选择适当的UPVC双壁波纹管壁厚非常重要，要根据具体的工程需求进行选择。以下是一些选择上的考虑因素：

a. 工程环境

工程环境是选择UPVC双壁波纹管壁厚的重要因素之一。如果工程处于较恶劣的环境条件下，如高温、高压、化学腐蚀等情况，建议选择壁厚较大的一级管材。

b. 使用要求

根据具体的使用要求，选择合适的壁厚级别。在一些对耐久性要求较高的工程中，可以选择壁厚较大的一级管材。而对于一些中小型工程，可以选择壁厚较薄的三级管材，以降低成本。

c. 经济性考虑

壁厚较大的一级管材相对较贵，而壁厚较薄的三级管材价格相对较低。在选择壁厚时，需要综合考虑工程预算和效益，选择经济性较高的管材。

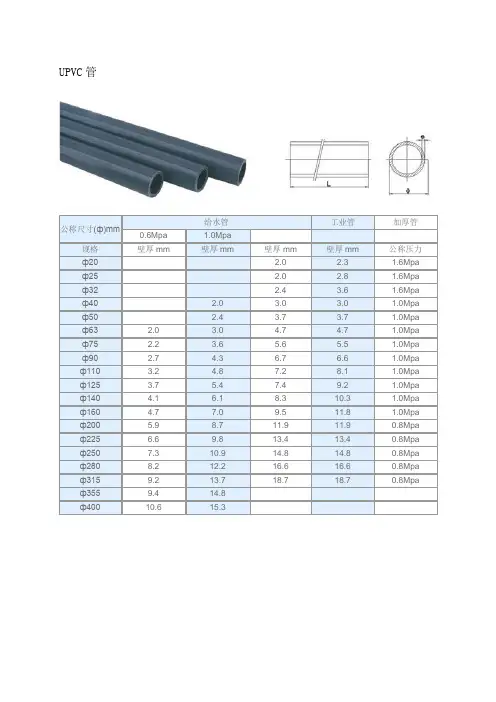

UPVC管

公称尺寸(ф)mm 给水管 工业管 加厚管

0.6Mpa 1.0Mpa 规格 壁厚mm 壁厚mm 壁厚mm 壁厚mm 公称压力

ф20 2.0 2.3 1.6Mpa

ф25 2.0 2.8 1.6Mpa

ф32 2.4 3.6 1.6Mpa

ф40 2.0 3.0 3.0 1.0Mpa

ф50 2.4 3.7 3.7 1.0Mpa

ф63 2.0 3.0 4.7 4.7 1.0Mpa

ф75 2.2 3.6 5.6 5.5 1.0Mpa

ф90 2.7 4.3 6.7 6.6 1.0Mpa

ф110 3.2 4.8 7.2 8.1 1.0Mpa

ф125 3.7 5.4 7.4 9.2 1.0Mpa

ф140 4.1 6.1 8.3 10.3 1.0Mpa

ф160 4.7 7.0 9.5 11.8 1.0Mpa

ф200 5.9 8.7 11.9 11.9 0.8Mpa

ф225 6.6 9.8 13.4 13.4 0.8Mpa

ф250 7.3 10.9 14.8 14.8 0.8Mpa

ф280 8.2 12.2 16.6 16.6 0.8Mpa

ф315 9.2 13.7 18.7 18.7 0.8Mpa

ф355 9.4 14.8

ф400 10.6 15.3

90°弯头

公称尺寸(ф) D I L

ф20 25 16 27

ф25 30 19 33

ф32 38 22 40

ф40 48 25 49

ф50 59 31 58

ф63 73 38 70

ф75 87 44 82

ф90 105 51 101

ф110 127 60 120

ф140 161 76 147

ф160 184 85 161

ф20

20 110 215

ф225 255 112 228

ф250 272 131 256

ф280 312 146 300

排水管道管材的质量基本要求

排水管道是现代城市建设中不可或缺的基础设施之一，其管材的质量直接关系到排水系统的正常运行和城市环境的卫生状况。为确保排水管道的安全可靠和长期使用，对管材的质量有一系列基本要求。

1. 材质要求

排水管道常用的材质包括UPVC（聚氯乙烯）、HDPE（高密度聚乙烯）和铸铁等。不同材质具有不同的特点和适应环境的能力，但无论使用哪种材质，排水管道管材的质量要求如下：

1.1 强度要求

排水管道在正常使用中会承受一定的压力和负载，因此管材的强度要求是关键。管材应具有足够的抗压强度，能够在负载和压力下不发生破裂、变形等失效情况。

1.2 耐老化性能要求

排水管道是长期暴露在自然环境中的，因此管材应具有良好的耐老化性能，能够承受紫外线、化学物质和高温等因素的影响而不降低性能或损坏。

1.3 耐腐蚀性能要求

排水管道在与水、污水接触的环境中，可能会发生腐蚀现象，例如金属管材容易被水中的化学物质腐蚀。因此，管材应具有良好的耐腐蚀性能，能够抵御水、污水和化学物质的腐蚀，确保长期使用安全可靠。

2. 尺寸和几何要求

排水管道管材的尺寸和几何要求是保证管道系统正常运行和连接的关键要素。

2.1 外径和壁厚

管材的外径和壁厚应符合国家标准要求，确保与其他管道或管件的连接紧密、无漏水现象，并能够承受排水系统正常运行时的压力和负载。 2.2 圆度和光滑度

管材的圆度和光滑度应符合国家标准要求，确保管道内水流畅，减少阻力和堵塞的风险，同时方便清洁和维护。

2.3 管端垂直度和平齐度

排水管道的管端垂直度和平齐度是确保管道连接稳固、不易漏水和堵塞的关键要素。管材在生产过程中应保证管端的垂直度和平齐度符合国家标准要求。

3. 弹性模量和刚度要求

排水管道在正常使用中会受到一定的负载和地面沉降等因素的影响，因此管材的弹性模量和刚度要求如下：

3.1 弹性模量

管材的弹性模量应符合国家标准要求，能够在一定负载下弹性变形并能够恢复原状，确保排水管道在负载作用下能够正常工作。

UPVC管

公称尺寸(ф)mm 给水管 工业管 加厚管

0.6Mpa 1.0Mpa 规格 壁厚mm 壁厚mm 壁厚mm 壁厚mm 公称压力

ф20 2.0 2.3 1.6Mpa

ф25 2.0 2.8 1.6Mpa

ф32 2.4 3.6 1.6Mpa

ф40 2.0 3.0 3.0 1.0Mpa

ф50 2.4 3.7 3.7 1.0Mpa

ф63 2.0 3.0 4.7 4.7 1.0Mpa

ф75 2.2 3.6 5.6 5.5 1.0Mpa

ф90 2.7 4.3 6.7 6.6 1.0Mpa

ф110 3.2 4.8 7.2 8.1 1.0Mpa

ф125 3.7 5.4 7.4 9.2 1.0Mpa

ф140 4.1 6.1 8.3 10.3 1.0Mpa

ф160 4.7 7.0 9.5 11.8 1.0Mpa

ф200 5.9 8.7 11.9 11.9 0.8Mpa

ф225 6.6 9.8 13.4 13.4 0.8Mpa

ф250 7.3 10.9 14.8 14.8 0.8Mpa

ф280 8.2 12.2 16.6 16.6 0.8Mpa

ф315 9.2 13.7 18.7 18.7 0.8Mpa

ф355 9.4 14.8

ф400 10.6 15.3

90°弯头

公称尺寸(ф) D I L

ф20 25 16 27

ф25 30 19 33

ф32 38 22 40

ф40 48 25 49

ф50 59 31 58

ф63 73 38 70

ф75 87 44 82

ф90 105 51 101

ф110 127 60 120

ф140 161 76 147

ф160 184 85 161

ф20

20 110 215

ф225 255 112 228

ф250 272 131 256

ф280 312 146 300
