PTN+OTN传输技术在城域传送网中的应用探讨

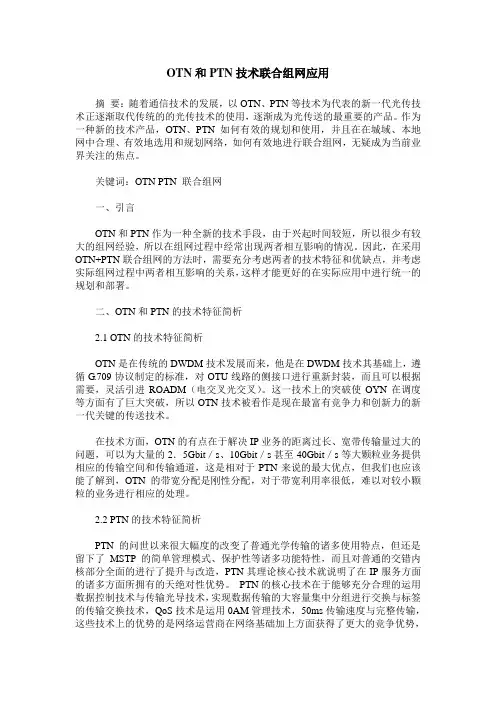

OTN和PTN技术联合组网应用

摘 要：随着通信技术的发展，以OTN、PTN等技术为代表的新一代光传技术正逐渐取代传统的的光传技术的使用，逐渐成为光传送的最重要的产品。作为一种新的技术产品，OTN、PTN如何有效的规划和使用，并且在在城域、本地网中合理、有效地选用和规划网络，如何有效地进行联合组网，无疑成为当前业界关注的焦点。

关键词：OTN PTN 联合组网

一、引言

OTN和PTN作为一种全新的技术手段，由于兴起时间较短，所以很少有较大的组网经验，所以在组网过程中经常出现两者相互影响的情况。因此，在采用OTN+PTN联合组网的方法时，需要充分考虑两者的技术特征和优缺点，并考虑实际组网过程中两者相互影响的关系，这样才能更好的在实际应用中进行统一的规划和部署。

二、OTN和PTN的技术特征简析

2.1 OTN的技术特征简析

OTN是在传统的DWDM技术发展而来，他是在DWDM技术其基础上，遵循G.709协议制定的标准，对OTU线路的侧接口进行重新封装，而且可以根据需要，灵活引进ROADM（电交叉光交叉）。这一技术上的突破使OYN在调度等方面有了巨大突破，所以OTN技术被看作是现在最富有竞争力和创新力的新一代关键的传送技术。

在技术方面，OTN的有点在于解决IP业务的距离过长、宽带传输量过大的问题，可以为大量的2．5Gbit／s、10Gbit／s甚至40Gbit／s等大颗粒业务提供相应的传输空间和传输通道，这是相对于PTN来说的最大优点，但我们也应该能了解到，OTN的带宽分配是刚性分配，对于带宽利用率很低，难以对较小颗粒的业务进行相应的处理。

2.2 PTN的技术特征简析

PTN的问世以来很大幅度的改变了普通光学传输的诸多使用特点，但还是留下了MSTP的简单管理模式、保护性等诸多功能特性，而且对普通的交错内核部分全面的进行了提升与改造，PTN其理论核心技术就说明了在IP服务方面的诸多方面所拥有的天绝对性优势。 PTN的核心技术在于能够充分合理的运用数据控制技术与传输光导技术，实现数据传输的大容量集中分组进行交换与标签的传输交换技术，QoS技术是运用0AM管理技术，50ms传输速度与完整传输，这些技术上的优势的是网络运营商在网络基础加上方面获得了更大的竞争优势，

某移动分组化城域ＯＴＮ与ＰＴＮ融合组网　

张先娥　

（中国移动通信集团陕西有限公司，西安７ｔ　００７５）　

摘　要　ＯＴＮ（光传送网）和ＰＴＮ（分组传送网）作为新兴的技术，将在下一代的城域网中发挥中流砥柱的作用。从　技术角度而言，ＯＴＮ＋ＰＴＮ联合组网模式已经完全可行，并且在很多省市的建设中得到了充分的验证，本文　就某移动在全业务承载网建设过程中采用的０ＴＮ与ＰＴＮ融合组网应用解决方案遇到的问题做一些探讨。　

关键词光传送网；分组传送网；城域网　中图分类号ＴＮ９２９．５　文献标识码Ａ　文章编号　１００８—５５９９（２０１　１）０８—００３３—０４　

随着全业务运营全面开展，某移动城域网全业务与　

电信、联通的竞争越来越厉害，相对于以前城域网主要　

承载移动语音业务和少量的数据业务，全业务对带宽的　

需求将成几何形式的增长。初步估计，全业务对带宽的　

需要将是语音业务的几十到上百倍。某地城域网建设面　

临多种方案的选择，经过认真的策划和评估，最终选定　

ＯＴＮ＋ＰＴＮ作为全业务的统一承载方案。目前某地城域　

网核心层、汇聚层采用ＯＴＮ两层组网模式，未来根据　

业务发展需要将继续向下延伸。核心层覆盖了目前城域　

网的几个大局，汇聚节点作为未来全业务承载的汇聚节　

点，按照业务区的划分来选择节点。　

ＯＴＮ与ＰＴＮ的融合组网区别是相对于ＰＴＮ，目　

前ＰＴＮ最大组网带宽１０Ｇｂｉｔ／ｓ，根据某地区的业务规　

模，从基站到ＲＮＣ站点，中间必须经过接入、汇聚、　

核心３～４层的组网，而核心层最大带宽仅为１０Ｇｂｉｔ／ｓ，　大部分业务在汇聚和核心站点的ＰＴＮ设备上做穿通处　

理，ＰＴＮ仅仅起到中继作用，而且这些设备还必须是　

１０Ｇｂｉｔ／ｓ的大设备，光纤资源造成很大的浪费。ＯＴＮ　

的主要功能是提供大带宽，同时解决移动运营商城域网　

光纤资源普遍不足的问题。ＯＴＮ与ＰＴＮ都可以提供超　

大的传输容量，适合于构建面向全业务的统一承载平台，　

但在组网能力、资源的灵活调度和保护以及多业务支持　

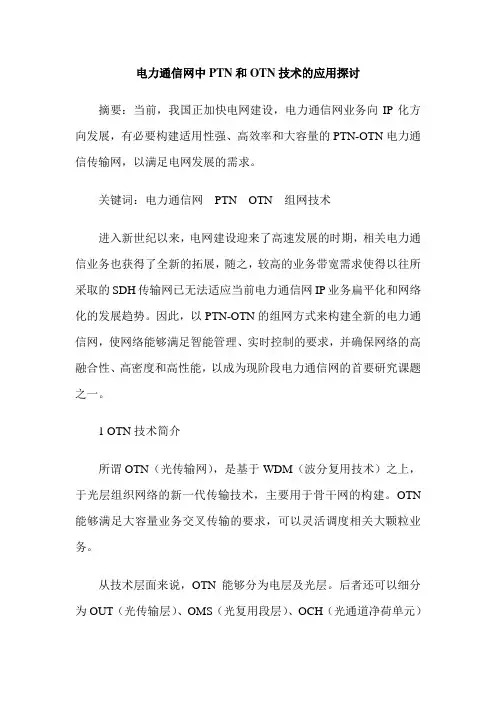

电力通信网中PTN和OTN技术的应用探讨

摘要：当前，我国正加快电网建设，电力通信网业务向IP化方向发展，有必要构建适用性强、高效率和大容量的PTN-OTN电力通信传输网，以满足电网发展的需求。

关键词：电力通信网 PTN OTN 组网技术

进入新世纪以来，电网建设迎来了高速发展的时期，相关电力通信业务也获得了全新的拓展，随之，较高的业务带宽需求使得以往所采取的SDH传输网已无法适应当前电力通信网IP业务扁平化和网络化的发展趋势。因此，以PTN-OTN的组网方式来构建全新的电力通信网，使网络能够满足智能管理、实时控制的要求，并确保网络的高融合性、高密度和高性能，以成为现阶段电力通信网的首要研究课题之一。

1 OTN技术简介

所谓OTN（光传输网），是基于WDM（波分复用技术）之上，于光层组织网络的新一代传输技术，主要用于骨干网的构建。OTN能够满足大容量业务交叉传输的要求，可以灵活调度相关大颗粒业务。

从技术层面来说，OTN能够分为电层及光层。后者还可以细分为OUT（光传输层）、OMS（光复用段层）、OCH（光通道净荷单元）等。在于ASON技术体系进行融合之后，OTN实现了管理和控制的分离，使得光网络灵活性和智能化更高，从而极大的促进了网络智能型及生存性指标的提升。

2 PTN技术简介

所谓PTN（分组传输网），是基于网络IP化之上，满足多业务传输需求的技术。该技术最为主要的特点如下：将分组交换作为核心，有着强大的维护管理功能、统计复用能力、网络拓展性以及极快的保护倒换速度，能够方便的融合现有的相关接入技术。PTN主要针对城域网接入汇聚层。

就技术层面而言，PTN网络构架分层明确，可以划分成电路、通道、段三层。各层均有完善的功能定义，清晰明确的接口关系，从而使得网络可扩展性得到了较大幅度的提升。通道层将信号封装到虚信道之上，也就是实现信号端到端的保护、性能监测和传输。通道层提供虚电路通道的复用、封装、交换和传输，实现相关虚电路业务的扩展及汇聚。对于传输媒介层来说，可划分成物理媒介及分组传送层，段层实现虚段信号的OAM（维护）、管理和操作等功能。

PTN+OTN传输技术在城域传送网中的应用探讨

城域传送网是连接城市中不同位置的重要通信网络，随着新技术的不断涌现，其传输技术也在不断升级。其中，PTN（Packet Transport Network）和OTN（Optical Transport

Network）是两种常见的传输技术，它们在城域传送网中的应用也越来越广泛。本文将探讨PTN+OTN传输技术在城域传送网中的应用。

一、原理和优势

PTN是一种基于分组交换的传输技术，它可以通过将大容量的数据流分割成小数据包，进而实现共享网络资源。相比于传统的电路交换，PTN具有以下优势：

1. 灵活性高：PTN可以根据实际网络需求，动态配置端口带宽和连接距离，使网络资源得到更充分的利用。

2. 节约成本：PTN所需的设备和维护成本相对较低，可有效降低运营商的投入成本。

3. 安全性好：PTN通过建立虚拟专线，保证用户之间数据的隔离，提高数据传输的安全性。

OTN是一种基于光传输的传输技术，它可以通过波分复用技术，将多个光信号合并到一条光通道中，从而实现网络资源的共享。相比于传统的WDM（Wavelength Division

Multiplexing）技术，OTN具有以下优势：

1. 抗干扰性好：OTN的光信号被分割成多个波长，在传播过程中互不干扰，使网络抗干扰能力得到提升。

2. 容量大：OTN可以通过波分复用技术将多个光信号合并成一条光通道，大大提高了网络传输的容量。

PTN+OTN结合了上述两种技术的优势，可以弥补它们在传输速率和信号功率方面的不足，从而实现更高效的网络传输。在城域传送网中的应用也逐渐变得普遍。

二、应用场景和案例

1. 数据中心互联

随着云计算的迅猛发展，数据中心互联的需求也不断增长。PTN和OTN的结合可以实现以太网数据流的传输和光路互联，同时满足数据中心对高速、大容量、低延迟和高可靠性的需求。例如，某城市的数据中心通过PTN+OTN传输技术实现了高质量的云计算服务，为各行业企业提供了高效、安全的数据互通和存储服务。
