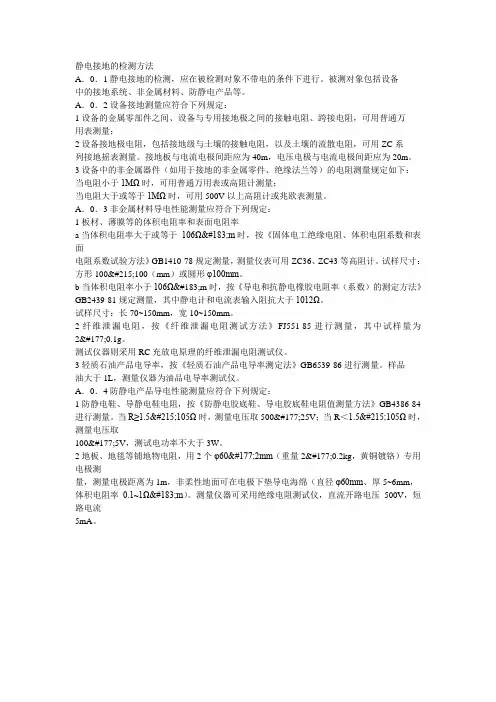

A．0．1 静电接地的检测，应在被检测对象不带电的条件下进行。被测对象包括设备

中的接地系统、非金属材料、防静电产品等。

A．0．2 设备接地测量应符合下列规定：

1 设备的金属零部件之间、设备与专用接地极之间的接触电阻、跨接电阻，可用普通万

用表测量；

2 设备接地极电阻，包括接地级与土壤的接触电阻，以及土壤的流散电阻，可用ZC 系

列接地摇表测量。接地板与电流电极间距应为40m，电压电极与电流电极间距应为20m。

3 设备中的非金属器件（如用于接地的非金属零件、绝缘法兰等）的电阻测量规定如下：

当电阻小于1MΩ 时，可用普通万用表或高阻计测量；

当电阻大于或等于1MΩ 时，可用500V 以上高阻计或兆欧表测量。

A．0．3 非金属材料导电性能测量应符合下列规定：

1 板材、薄膜等的体积电阻率和表面电阻率

a 当体积电阻率大于或等于106Ω·m 时，按《固体电工绝缘电阻、体积电阻系数和表面

电阻系数试验方法》GB1410-78 规定测量，测量仪表可用ZC36、ZC43 等高阻计。试样尺寸：

方形100×100（mm）或圆形φ100mm。

b 当体积电阻率小于106Ω·m 时，按《导电和抗静电橡胶电阻率（系数）的测定方法》

GB2439-81 规定测量，其中静电计和电流表输入阻抗大于1012Ω。

试样尺寸：长70~150mm，宽10~150mm。

2 纤维泄漏电阻，按《纤维泄漏电阻测试方法》FJ551-85 进行测量，其中试样量为2±0.1g。

测试仪器则采用RC 充放电原理的纤维泄漏电阻测试仪。

3 轻质石油产品电导率，按《轻质石油产品电导率测定法》GB6539-86 进行测量。样品

油大于1L，测量仪器为油品电导率测试仪。

A．0．4 防静电产品导电性能测量应符合下列规定：

1 防静电鞋、导静电鞋电阻，按《防静电胶底鞋、导电胶底鞋电阻值测量方法》GB4386-84

管道静电接地记录(改)

管道静电接地记录(改)

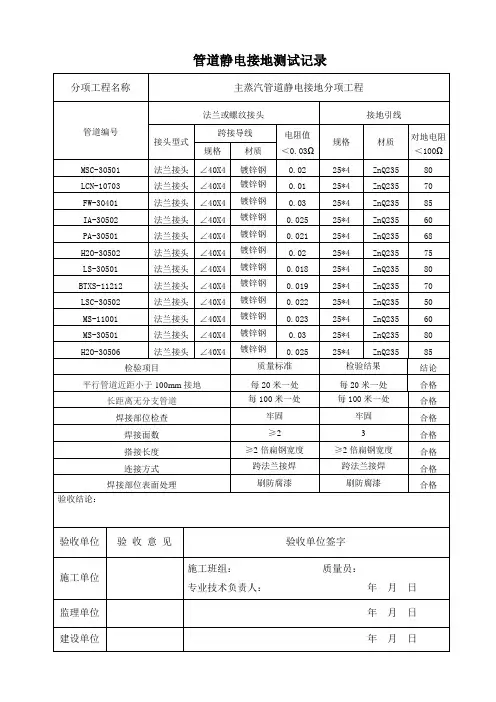

管道静电接地测试记录

分项工程名称 主蒸汽管道静电接地分项工程

管道编号 法兰或螺纹接头 接地引线

接头型式 跨接导线 电阻值

＜0.03Ω 规格 材质 对地电阻

＜100Ω 规格 材质

MSC-30501 法兰接头 ∠40X4 镀锌钢 0.02 25*4 ZnQ235 80

LCN-10703 法兰接头 ∠40X4 镀锌钢 0.01 25*4 ZnQ235 70

FW-30401 法兰接头 ∠40X4 镀锌钢 0.03 25*4 ZnQ235 85

IA-30502 法兰接头 ∠40X4 镀锌钢 0.025 25*4 ZnQ235 60

PA-30501 法兰接头 ∠40X4 镀锌钢 0.021 25*4 ZnQ235 68

H2O-30502 法兰接头 ∠40X4 镀锌钢 0.02 25*4 ZnQ235 75

LS-30501 法兰接头 ∠40X4 镀锌钢 0.018 25*4 ZnQ235 80

BTXS-11212 法兰接头 ∠40X4 镀锌钢 0.019 25*4 ZnQ235 70

LSC-30502 法兰接头 ∠40X4 镀锌钢 0.022 25*4 ZnQ235 50

MS-11001 法兰接头 ∠40X4 镀锌钢 0.023 25*4 ZnQ235 60

MS-30501 法兰接头 ∠40X4 镀锌钢 0.03 25*4 ZnQ235 80

H2O-30506 法兰接头 ∠40X4 镀锌钢 0.025 25*4 ZnQ235 85

检验项目 质量标准 检验结果 结论

平行管道近距小于100mm接地 每20米一处 每20米一处 合格

长距离无分支管道 每100米一处 每100米一处 合格

焊接部位检查 牢固 牢固 合格

焊接面数 ≥2 3 合格

搭接长度 ≥2倍扁钢宽度 ≥2倍扁钢宽度 合格

连接方式 跨法兰接焊 跨法兰接焊 合格

焊接部位表面处理 刷防腐漆 刷防腐漆 合格

验收结论：

管道静电接地测试记录

管道静电接地测试记录

管道静电接地测试记录
