软母线安装施工方案

桃园三巷住宅楼

给排水、采暖安装工程

施

工

方

案

及

技

术

措

施

编制：

审核：

审批：

省机关事务管理局建安分公司

桃园三巷住宅楼给排水、采暖安装工程

施工方案及技术措施

一、工程概况

本工程为桃园三巷职工住宅楼，地下一层，地上七层，其中地下一层为设备层，一至七层为普通住宅，顶层为电梯机房。

二、工程概述

本工程施工范围为生活给水系统，生活排污系统，废水系统，采暖系统。

1、生活给水系统

生活给水水源由市政给水管网直接供给。主管道为钢塑复合管，从地下室通向管道井，户内为PP-R塑料管材，住宅各户户表设在各层管道井内，水表选用卧式冷水表，各户水表后管道暗埋垫层内，接至各用水点。

2、 生活排水系统

2-1，生活废水与污水合流排出，首层以上生活排水靠重力由管道直接排至室外污水管网，经化粪池处理后排入市政污水管网。

2-2，透气系统：排水采用设有专用透气管透气形式。

2-3，废水排水系统：地下室冲洗地面的废水及电梯坑内的积水均由集水坑内的潜污泵提升排至室外化粪池出水管段上的检查井。

2-4，雨水排水系统：屋面雨水排除系统，采用外排水，由建筑专业负责。

2-5，排水潜污泵的控制：设置两台潜污泵，互为备用，停启由水位控制器控制，电控箱液位传感器，自动耦合装置应由水泵生产厂配套提供。

3、消防给水系统

3-1，室外设540m3消防水池一座来供应整个小区，室内地下二层水泵房设消火栓泵三台，两用一备，设自动喷洒泵两台，一用一备，室外消防给水布置成环状，按规范布置室外消火栓，管径不小于DN100，由两个不同方向市政给水管网接入环状管网，管网最低压力不小于0.1MPa。

3-2，室内消火栓给水系统

①系统设计：室内消火栓系统采用临时高压制，室外设水泵接合器，2套以支援室内消火栓系统消防用。各层以建筑防火分区为单元，系统竖向成环，接两支水枪充实水栓同时到达每一个部位设置单栓消火栓箱，箱内配有DN65消火栓1个，Ф65长25m麻织衬胶水带1条，Ф19水枪1支，指示灯和消防泵启动按钮各1个，并配备消防卷盘，按钮应有保护措施。

换流站工程软母线跳线及引连线施工工艺标准

1、适用范围

适用于换流站工程软母线、跳线及设备连线施工。

2、典型工艺流程

施工技术交底

盘式绝缘子耐压试验☆档距测量及计算☆制作试件试件检测

绝缘子串地面组装☆软母线压接

☆母线地面组装吊装、检查

引流线安装检查☆下料施工准备

验收 图3-1 软母线安装典型工艺流程图

3、工艺流程说明及控制要点

控制要点：档距测量及计算、制作试件及试件检测、下

料、软母线压接、母线地面组装、吊装检查。

3.1施工准备

3.1.1技术准备：按要求进行作业指导书的报审。

3.1.2机具准备：升降车、吊车、导线液压机、切割机等。

3.1.3材料准备：导电脂、砂纸等。

3.2主要工艺控制要点

3.2.1 导线下料长度计算

3.2.1.1档距测量

档距测量数据必须准确。一般采用标准钢卷尺进行实际

测量、计算，扩建工程临近带电宜采用全站仪（双经纬仪）

等仪器进行测量、计算。

软母线安装必须满足设计规定的弧垂值，并使相间或极间

弧垂一致。

经纬仪测量法（打点投影法）：用两台经纬仪分别把横梁

挂线点垂直投影到地面成交点，钉上标划线，然后两端交

点之间持平测量，即可测得档距。

红外线测距仪（全站仪）测量法

测量方法：利用红外线测距仪测量某端到测距仪的视

距a，并锁定仪器仰角；再把仪器转向另一挂线点，就可

得到另一视距b以及夹角β（如图3所示）。最后利用三角

函数计算出水平档距l。

1号经纬仪

1号经纬仪挂点投影点

3.2.1.2导线的下料计算

导线的下料计算可采用抛物线近似计算法。抛物线近似计算

法是将导线和绝缘子的悬挂状态近似视作一条抛物线，不考

虑其弹性变形及构架变形因素，计算公式如下：

L0=L+8f2/3L－λ1－λ2

式中:

L0—导线下料长度,米；

L — 导线跨距 米；

f — 设计弧垂，米。

λ1、λ2 — 两侧绝缘子、金具串长度，米。

3.2.2下料

3.2.2.1根据导线盘重量选用汽车起重机将导线盘放到支架

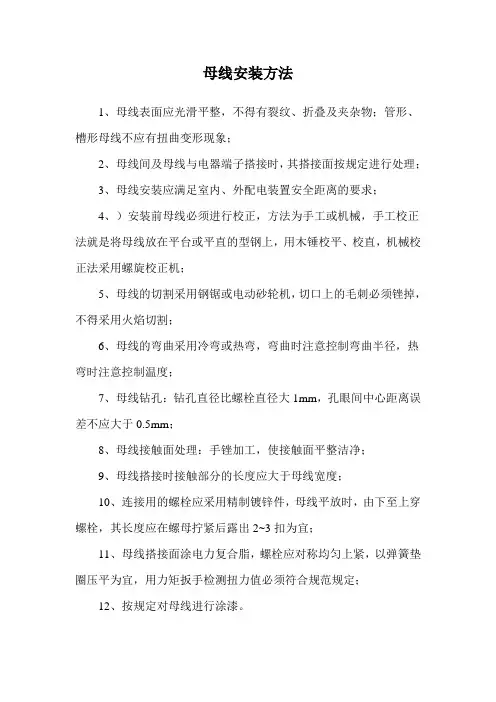

母线安装方法

1、母线表面应光滑平整，不得有裂纹、折叠及夹杂物；管形、槽形母线不应有扭曲变形现象；

2、母线间及母线与电器端子搭接时，其搭接面按规定进行处理；

3、母线安装应满足室内、外配电装置安全距离的要求；

4、）安装前母线必须进行校正，方法为手工或机械，手工校正法就是将母线放在平台或平直的型钢上，用木锤校平、校直，机械校正法采用螺旋校正机；

5、母线的切割采用钢锯或电动砂轮机，切口上的毛刺必须锉掉，不得采用火焰切割；

6、母线的弯曲采用冷弯或热弯，弯曲时注意控制弯曲半径，热弯时注意控制温度；

7、母线钻孔：钻孔直径比螺栓直径大1mm，孔眼间中心距离误差不应大于0.5mm；

8、母线接触面处理：手锉加工，使接触面平整洁净；

9、母线搭接时接触部分的长度应大于母线宽度；

10、连接用的螺栓应采用精制镀锌件，母线平放时，由下至上穿螺栓，其长度应在螺母拧紧后露出2~3扣为宜；

11、母线搭接面涂电力复合脂，螺栓应对称均匀上紧，以弹簧垫圈压平为宜，用力矩扳手检测扭力值必须符合规范规定；

12、按规定对母线进行涂漆。

XXXXX主变扩建工程

软母线安装施工方案

XXXX工程项目部

XXXX年XX月XX日

目 录

一、各工序施工方法及要求

1、施工准备

2、测量计算

3、放线下料

4、导线压接或螺接

5、母线架设

6、质量评定

7、交接验收

二、安全施工措施

软母线安装施工方案

一、各工序施工方法及要求

1、施工准备

（1）技术准备：参与施工的人员必须先熟悉图纸等有关资料以及施工机具使用说明所书，由技术人员对其进行技术培训，质检员组织考试，成绩合格后方可上岗。

（2）人员准备：成立母线安装小组，每一小组由6人组成，技术员、质检员、施工负责人各1名，熟练技工3人。

（3）工器具准备：

序号 工器具名称 规格 单位 数量

1 高架车 1 台

2 断线钳 1 把

3 力矩扳手 1 把

4 放线架 1 付

5 测绳 1 付

6 葫芦 2 个

7 白棕绳 25/13 50 米

8 电动液压机 ￠12.5￠12.56 1 台

9 酒精 2 公斤

10 塞尺 1 把

11 钢丝刷 2 把

12 经纬仪 J2 1 台

13 皮尺 50m 1 把

14 游标卡尺 1 把

(4)施工现场清理及布置：清理施工现场杂物，平整好车辆施工及金具组装施工场地。

2、测量计算

（1）测量构架间的档距最好在无风天气进行，测量时两边构架各站一人，将测量绳拉直绷紧，逐相量取两对应挂线环里口之间的距离，此即为实测档距(l)，再把绝缘子串的长度()即从U型挂环里口到绝缘子前碗头挂板孔眼中的尺寸测量出来，这样档距内导线长度L可通过下列公式计算出来。

L=l2+2.7k(f2/l) 米

其中f安装温度下该档距的驰度值由设计确定。

l实测档距，米。

绝缘子串长度，米。

k校正系数，取1.2~2.0

（2）母线直设备的引下线有两种，从母线上的T型线夹引下和从母线端部耐张线夹引下。
