PID校正

  • 格式：docx
  • 大小：1.44 MB
  • 文档页数：5

2
闭环系统系统震荡，必须设计控制器使系统稳定。 2.PID校正法仿真 最终控制程序如下图所示。
设置Kp=1.5，Ki=0.3，Kd=1.5 最终得到的系统仿真曲线：
从图上读得超调量20% ，调节时间3.15秒，满足系统要求。 3、 PID实时控制 实时控制界面
3
设置Kp=1.5，Ki=0.3，Kd=1.5 位移响应曲线
4
2、 为什么系统仿真的结果和实时控制的结果相差很大？为什么当PID参数取某 些值的时候（如Kp=10，Ki=0，Kd=10），仿真结果很好，但实时控制时系统 却震荡不稳定？ 答： 系统仿真建立的模型是对实时系统的简化， 忽略了许多线性或非线性的因素， 但这些因素对结果是有影响的，这些因素包括：运动副的摩擦，测量装置的 误差，电机控制系统误差，信号采集系统的延时等。 当PID参数取某些值的时候，对于所建模型而言，校正效果是好的，但由于模型 是一种简化， 模型与实际系统之间还存在偏差，这些值对于实际系统还不是 有效参数，所以实时系统会震荡不稳定。 3、为什么工业中PID控制能有广泛的应用？ 答：首先，PID 应用范围广。虽然很多工业过程是非线性或时变的，但通过对其 简化可以变成基本线性和动态特性不随时间变化的系统， 这样 PID 就可控制 了。其次，PID 参数较易整定。也就是，PID 参数 Kp，Ki 和 Kd 可以根据过 程的动态特性及时整定。 如果过程的动态特性变化，例如可能由负载的变化 引起系统动态特性变化，PID 参数就可以重新整定。 第三，PID 控制器在实践中也不断的得到改进。
1.853 ������ 2
，设计PID校正环节，使系统的
三、实验设备
1. 球杆系统； 2.计算机，Matlab平台。
四、实验原理
1.PID控制器各校正环节的作用： A.比例环节：成比例地反映控制系统的偏差信号e(t)，偏差一旦产生，控制器立 即产生控制作用，以减少偏差。 B.积分环节：主要用于消除稳态误差，提高系统的型别。积分作用的强弱取决于 积分时间常数 TI ， TI 越大，积分作用越弱，反之则越强。 C.微分环节：反映偏差信号的变化趋势，并能在偏差信号值变得太大之前，在系 统中引入一个有效的早期修正信号，从而加快系统的动作速度，减小调节时间。 2.凑试法整定PID参数 已知未校正的球杆系统结构图、闭环仿真曲线如下图示：
六. 实验记录
控制器参数 未校正系统 校正系统仿真 校正系统实例 kp=1.5 ki=0.3 kd=1.5 kp=1.5ki=0.3 kd=1.5 性能指标 震荡，不稳定 σ =20%, ts= 3.15 秒 σ =52%, ts= 22 秒
七．实验分析
1、 怎样确定 PID 控制器的参数？ 答：1、先设定比例参数。若测量值在调整时趋势出现的波动次数较多，则放大 比例参数；若趋势平缓且变化较慢，则缩小比例参数。 2、比例参数设定好以后，设定积分参数，若测量值在调整时趋势出现的波 动次数较多，则缩小积分参数；若趋势平缓且变化较慢，则放大积分参数。 3、比例和积分参数设定好以后，设定微分参数。若测量值在调整时趋势出 现的波动次数较多，则放大微分参数；若趋势平缓且变化较慢，则缩小微分 参数。
ID法设计球杆系统控制器； 2. 设计并验证校正环节；
二、实验要求
1. 根据给定的性能指标，用凑试法设计PID校正环节，校正球杆系统，并验证。 2. 设球杆系统的开环传递函数为：������0 (������) = 性能指标达到������������ ≤ 10秒，������������ ≤ 30%。
1
从仿真曲线看出未校正系统震荡不稳定。 设球杆系统 PID 校正的结构图为如图2.2.5示：
要求采用凑试法设计PID校正环节，使系统性能指标达到调节时间小于10秒，超 调量 30%。
五、实验结果
1.未校正系统仿真 在MATLABSimulink中构建如下图所示系统的仿真框图，加入阶跃信号。下图为得 到的系统仿真曲线：
5

合集下载

PID参数的调整方法

PID参数的调整方法

PID参数的调整方法1. 经验调整法（Trial and Error Method）：这是一种最简单、最常用的方法。

通过观察系统的响应特性，手动调整PID参数，直到满足要求的控制效果。

这种方法需要经验丰富的控制工程师，并且时间消耗较大。

2. Ziegler-Nichols 法则：该方法是由Ziegler和Nichols于1942年提出的，是一种经典的自整定方法。

该方法通过施加阶跃信号，观察系统的响应曲线，根据曲线的一些特性来确定PID参数。

包括：增益临界法（P-临界）、重频临界法（PI-临界）和周期振荡法（PID-临界）等三种方法。

3. 闭环试校法（Closed Loop Tuning Method）：这是一种能够在线调整PID参数的方法。

通过在稳态和非稳态条件下，使系统自动识别其自身的响应特性，然后根据系统的性能指标进行PID参数调整。

常见的闭环试校方法有：积分分离法、自适应校正法、计算机仿真法等。

4. 频域设计法（Frequency Domain Design Method）：这种方法主要是基于系统的频域特性进行PID参数的调整。

通过分析系统的频响曲线、相位裕度、增益裕度等参数，确定适合的PID参数。

常见的频域设计方法有：Nyquist曲线法、根轨迹法等。

值得注意的是，PID参数调整并不是一种一劳永逸的方法。

不同的系统、不同的控制目标需要不同的参数调整方法，而且系统的参数也可能随时间发生变化。

因此，需要控制工程师在实际的应用中，结合实际情况选择合适的PID参数调整方法，并根据系统的变化进行适时的参数调整，以保证系统的稳定性和性能。

自动控制原理--滞后超前校正与PID校正

自动控制原理--滞后超前校正与PID校正


G s 1 T1s 1 aT2s
1 T1s 1 T2s
°
其中：
E1
1,a 1且.a 1 °
C1
R1
°
R2
E2
C2
°
Phase (deg); Magnitude (dB)
To: Y(1)
Bode Diagrams
From: U(1) 0
-5
-10
-15
-20 50
0
-50
ቤተ መጻሕፍቲ ባይዱ
10-4
10-3
10-2
应 50o 处的g 0.082 rad s，相应幅频特性为Lg 45.5db
据此，由20log KP Lg 45db 求得：KP 0.0053 。
为减少对相角裕量校正效果影响，PI控制器转折 频率 1 KI KP 选择远离g 处，取1 g 10 0.0082 rad s 求得：KI 0.000044 。于是，PI控制器传递函数
• PID调节器是一种有源校正网络，它获得了 广泛的应用，其整定方法要有所了解。
系统校正的设计方法
分析法
综合法
分析法：
选择一种校正装置
设计装置的参数
校验
综合法： 设计希望特性曲线 校验
确定校正装置的参数
期望特性综合设计方法：
1、先满足精度要求，并画出原系统Bode图； 2、根据Bode定理，系统有较大的相位裕量，幅频特性在剪切频
G( j)
1
j2T( jT 1)
63.5
0.707
二阶最佳指标:
L() -20dB/dB
1/2T
()
p % 4.3%
180°
ts (6 ~ 8)T
1/T
PID校正

PID校正

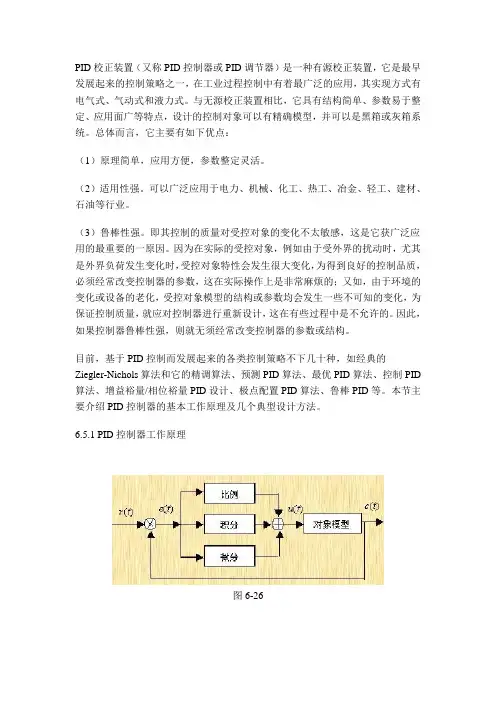

PID校正装置（又称PID控制器或PID调节器）是一种有源校正装置，它是最早发展起来的控制策略之一，在工业过程控制中有着最广泛的应用，其实现方式有电气式、气动式和液力式。
