用电负荷计算表

1.施工现场用电负荷计算

施工设备投入情况及总用电负荷计算

用电设备负荷计算表

序

号 设 备

名 称 规 格

型 号 需用

系数 功率

因数 数量

单 台 容 量 总计

kVA 铭牌功率kw 视在功率Sjs(kVA)

1 塔 吊 TC5613 3 36

2 闪光

对焊机 UX-10 1 75

3 电渣压力焊机 BX1-630 1 50 35 35

4 钢 筋

切断机 GQ50 2

5 钢 筋

调直机 GT4/14 2

6 钢 筋

弯曲机 GW40 2

7 钢 筋

套丝机 CW-3 2

8 木工圆

盘锯机 MJ-105 5

9 木工手持电锯 MB-513 5

10 手电钻 JIZ-6 6 11 平板

振动器 ZF55-10 2

12 针式

振动棒 2×50 3

13 立式

台钻 Φ16 3

14 砂轮

切割机 CJ-400 2

15 砂浆

搅拌机 JS250 2 7

16 电锤 Φ6-38 5

17 空压机 7 1 15

18 增压泵 30m 2 15

19 现场

照明 4 5

20 交流

电焊机 BX-300 2 12 15

21 办公生活区用电 200 125 125

合 计 铭牌功率 594 视在功率

根据上述各变压器用电负荷计算，总的视在功率为＜额定容量500KVA，故现场业主提供的一台500KVA变压器能够满足现场施工用电需求。

2.电缆导线选型、截面选择

导线选型依据 配电线路导线的选择主要是选择导线的截面，要同时满足三个条件：

a.机械强度的要求。

b.容许电流的要求I=KP/3V cosф(三相五线制线路)；

I=P/V cosф（二相制线路）

式中: I-容许电流 （A）

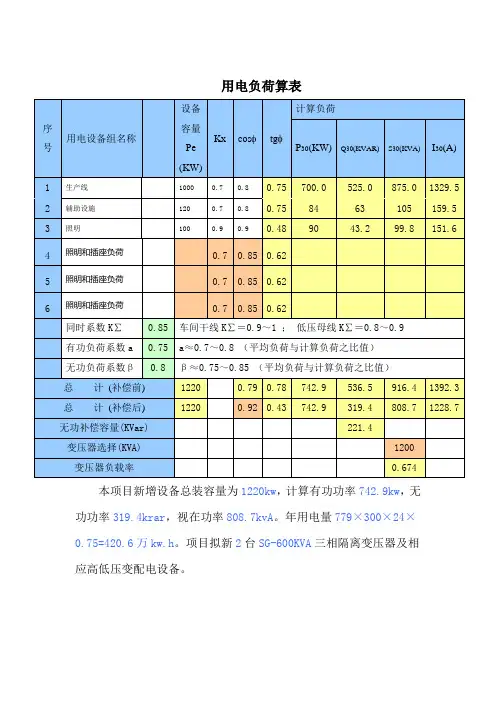

用电负荷算表

序号 用电设备组名称 设备容量

Pe

(KW) Kx cos tg 计算负荷

P30(KW) Q30(KVAR) S30(KVA) I30(A)

1 生产线 1000 0.7 0.8 0.75 700.0 525.0 875.0 1329.5

2 辅助设施 120 0.7 0.8 0.75 84 63 105 159.5

3 照明 100 0.9 0.9 0.48 90 43.2 99.8 151.6

4 照明和插座负荷 0.7 0.85 0.62

5 照明和插座负荷 0.7 0.85 0.62

6 照明和插座负荷 0.7 0.85 0.62

同时系数K∑ 0.85 车间干线K∑＝0.9～1 ； 低压母线K∑＝0.8～0.9

有功负荷系数a 0.75 a≈0.7～0.8 （平均负荷与计算负荷之比值）

无功负荷系数β 0.8 β≈0.75～0.85 （平均负荷与计算负荷之比值）

总 计 (补偿前) 1220 0.79 0.78 742.9 536.5 916.4 1392.3

总 计 (补偿后) 1220 0.92 0.43 742.9 319.4 808.7 1228.7

无功补偿容量(KVar) 221.4

变压器选择(KVA) 1200

变压器负载率 0.674

本项目新增设备总装容量为1220kw，计算有功功率742.9kw，无功功率319.4krar，视在功率808.7kvA。年用电量779×300×24×0.75=420.6万kw.h。项目拟新2台SG-600KVA三相隔离变压器及相应高低压变配电设备。

小区用电功率负荷计算表

楼号 单元数 层数 面积（㎡） 120㎡及以下 120㎡以上150㎡下 单元公用照明 电梯 消防通风 排水泵 应急照明 幢号合计容量（KW）

户数 面积 容量 户数 面积 单元数 容量 个数 容量 户数 容量 户数 容量 户数 容量

1# 2 24+1 129 516 / 2 4 4 120 3 3

2# 2 12 / 36 2 4 2 60 4 4

3# 1 14 44 176 / 1 2 2 60 4 4

5# 1 16 64 256 / 1 2 2 60 4 4

6# 2 12 / 37 2 4 2 60 4 4

7# 1 18 72 288 / 1 2 2 60 4 4

8# 2 12 / 44 2 4 2 60 4 4

9# 2 12 / 36 2 4 2 60 4 4

20# 2 16 104 416 / 2 4 4 120 8 8

21# 1 18 36 144 30 1 2 2 60 4 4

22# 2 18 132 528 / 2 4 4 120 8 8

23# 1 18 31 124 30 1 2 2 60 4 4

25# 1 18+1 54 216 / 1 2 2 60 3 3

26# 1 12 18 72 19 1 2 2 60 4 4

27# 2 18,/ 12 96 384 / 2 4 4 120 8 8

28# 1 24+1 42 168 44 1 2 2 60 4 4

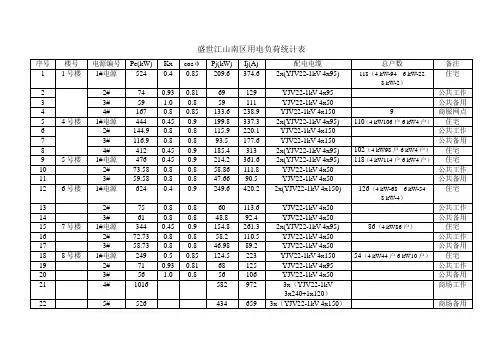

盛世江山南区用电负荷统计表

序号 楼号 电源编号 Pe(kW) Kx cosφ Pj(kW) Ij(A) 配电电缆 总户数 备注

1 1号楼 1#电源 524 0.4 0.85 209.6 374.6 2x(YJV22-1kV 4x95) 118（4 kW-94 6 kW-22

8 kW-2） 住宅

2 2# 74 0.93 0.81 69 129 YJV22-1kV 4x95 公共工作

3 3# 59 1.0 0.8 59 111 YJV22-1kV 4x50 公共备用

4 4# 167 0.8 0.85 133.6 238.9 YJV22-1kV 4x150 9 商服网点

5 4号楼 1#电源 444 0.45 0.9 199.8 337.3 2x(YJV22-1kV 4x95) 110（4 kW106户6 kW4户） 住宅

6 2# 144.9 0.8 0.8 115.9 220.1 YJV22-1kV 4x150 公共工作

7 3# 116.9 0.8 0.8 93.5 177.6 YJV22-1kV 4x150 公共备用

8 4# 412 0.45 0.9 185.4 313 2x(YJV22-1kV 4x95) 102（4 kW98户6 kW4户） 住宅

9 5号楼 1#电源 476 0.45 0.9 214.2 361.6 2x(YJV22-1kV 4x95) 118（4 kW114户6 kW4户） 住宅

10 2# 73.58 0.8 0.8 58.86 111.8 YJV22-1kV 4x50 公共工作

11 3# 59.58 0.8 0.8 47.66 90.5 YJV22-1kV 4x50 公共备用

12 6号楼 1#电源 624 0.4 0.9 249.6 420.2 2x(YJV22-1kV 4x150) 126（4 kW-68 6 kW-54
