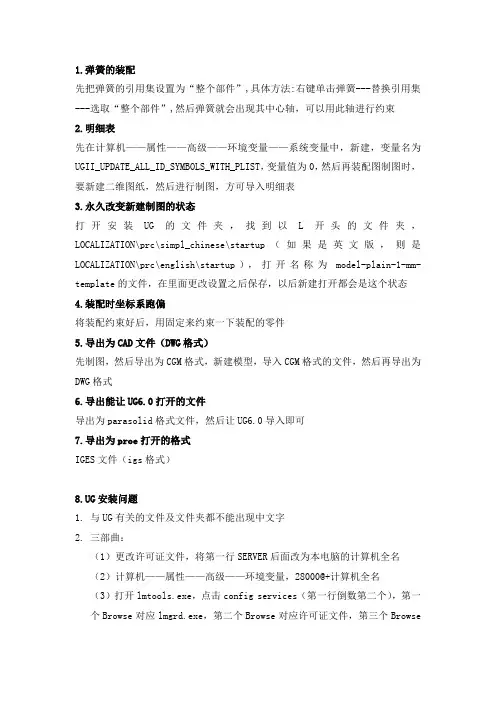

UG7.5安装问题missing splash screen filename什么意思?
答：
1. 安装 NX7.5 Licensing.
2. 提示需要许可证时将目录指向 ugs4.lic
3. 到目录 "Program Files\UGS\UGSLicensing\" 下面运行 lmtools.exe.
4. 选择 "Configuration using Services"
5. 选择 "UGS License Server (ugslmd)" in the list of servers.
6. 选择 "Start/Stop/Reread" tab.
7. 选择 "Force Server Shutdown"
8. 点击 "Stop Server"
9. 解压ugslmd4.rar，覆盖到 "Program Files\UGS\UGSLicensing\ugslmd.exe".
10.点击 "Start Server"，Stop和Start多点几次，直到最下面提示服务启动成功。
11.安装 NX 7.5
12.覆盖 Program Files文件夹到安装目录.
ug常见问题解答 1、不需要重新建立曲面ㄚ，在 modeling 下有?功能叫 extract face ，?曲面析出，用 of
fset sheet 功能?曲?向下?，在用 trim 即解?。
2、再?就是妖氧一?同?的?篦，作 scale 後，用布林哕算解?即可....
难题---UG面间倒角
Re:难题---UG面间倒角
方法如下:
一: 增大倒角公差:如2或3,不行的话, 二: 修改相关面
1.确定哪个面(有可能一个以上)不能倒角,会有亮点提示
2.修改那个面(有可能一个以上)直到能倒角
3.不明白的话,E我,可以一起切磋.
Re:难题---UG面间倒角 车身覆盖件倒角！应当是倒圆角吧？我做了N套车身覆盖件还没有倒过一次非圆倒角呢。
不过车身覆盖件倒圆角的工作量是比较大的，运气不好的话差不多要用去一半的建模时间。
如果覆盖件比较简单，最好尽可能用UG的实体建模功能建模，这样你在倒圆角时会觉得特
别爽。如果覆盖件比较复杂，并且倒圆无法进行下去，可以考虑edge blend倒圆功能选择
untrim选项，然后结合其倒圆结果进行手工裁剪，基本上会有一个结果，不过过程十分繁琐，而且结果面与面之间的连接质量很差，所以有精力的话，可以在此基础上重新手工构建一个
和两边面相切或曲率连续的倒圆面。由于汽车覆盖件体积较大，而且冲压件回弹的世界性难
题尚未解决，一般来说误差要比机加工件大得多，所以没有必要把倒圆做得这么精确。小于
R5的圆基本上可以不倒了，留给CNC用小刀清根来实现。
ug16 不能打印虚线
在ug16的drafting 模式中设置被遮挡的物体为虚线，并且屏幕也显示为虚线，但在打印时（hp laser jet 6),却是实线，我作了多个文件，有的文件又可实现虚线打印，不知应在何处
设置？
Re:ug16 不能打印虚线 [作者:三板斧 日期:2001/6/1,9:9:40]
幸好遇见我，教教你，preferences---visualization---line---line font display改为soft wave,
下面三个数改为1，1，1。即好。
应该根据图纸大小调整。就是1，1，1太小了。我一直用3，1，1
如何定制公制UG文件的运行环境 通常在UG软件安装后，其缺省的UG运行环境是英制，需要用户自己来定制
UG公制的运行环境。其步骤如下：
1。编辑文件ugii_env.dat (winnt 平台) 或 .ugii_env (Unix平台)
此文件通常在...\ugs150\ugii (Unix平台 .../ugs150/ugii)目录下。
修改其中变量如下： UGII_DEFAULTS_FILE=${UGII_BASE_DIR}\ugii\ug_metric.def
保存文件。
2。编辑同目录下文件 ug_metric.def
修改其中变量如下：
UG_systemColor: red Drafting_projectionAngle: first
其他变量根据用户要求自己设置。
保存文件。
3。如果用户将 ugii_env.dat 和 ug_metric.def 复制到自己的Home_directory 下. 则 UGI
I_DEFAULTS_FILE=Home_directory\ug_metric.def
怎样在UG V15.0的图纸上标注国标的基准符号？
答：在UGV15.0的Drafting模块中增加了国标中基准符号的选项。其使用前提为，在缺省
文件 ugs150\ugii\ ug_metric.def 中定义缺省变量：
Drafting_datumFeatureDisplay: Gbstyle
如何使UG实体显示为透明？
1. 打开UG的透明显示开关：
Preference -> Display -> Graphics Options
将 关掉 2. 设定实体的透明度
Edit -> Object Display
在UG的模型空间标注尺寸或输入文字
如下图所示，在UG的模型(Modeling)空间标注尺寸或输入汉字。 1．打开UG的图纸(Drafting)空间，关闭〈Display Drawing〉。
Application ------ Drafting
Drawing ------ Display Drawing: off
2．在UG的模型(Modeling)空间标注尺寸或输入文字，需要及时改变WCS。
Toolbox ------ Dimension Toolbox ------ Annotation Editor 标注的尺寸或文字为当前视图的属性，所以只能用Orient View改变视图，不能用Replace
View改变视图。
怎样规定公差值?
许多自由曲面特征创建方法创建实体时是将输入的几何形状近似化，这就需要公差来控制近
似的过程。
相似化中所使用的所有技术都需要距离公差（distance tolerance）。距离公差是计算机系统
创建最终实体与理论值之间的最大允许距离。 将曲线相似化时使用的技术处理也需要角度公差来定义最大允许误差，这时的角度公差就是
在对应点上法线方向的最大允许角度误差值。角度公差对曲线的近似化有着影响作用。即使
距离公差已经符合要求，有时仍旧需要增加曲线的段数以满足角度公差的要求。如果你发现
创建实体时数据过多或创建实体时间太长，你可能需要增加很大的角度公差甚至将公差值删
除才行。 注意：距离公差和角度公差在Modeling Preferences对话框里。
当你创建时，注意你的公差要设置合理。太小的公差生成的实体数据量很大甚至影响实体的
光滑程度。
定义一个实体的数据量有一个最大值。然而，这个最大值很大，你基本上从来都不会超过它。
如果你真的超过了这个最大值，系统会显示一个错误信息并且无法创建这个实体。通常这种错误的原因就是近似公差值太小了。增加这些公差值，特别是角度公差就会解决这些问题。
如何对UG文件进行公制英制转换
1. 只进行单位转换，保证实际长度一致.(When you just want to convert the Unit but k
eep the same length.) a. Start->Program->Unigraphics V1x.0->UG Command Prompt
b. Cd d:\ugs150(eds140)\ugii
c. Ug_convert_part ?n (-mm) name.prt
2. 进行单位转换，保证数值一致，实际长度放大或缩小.(When you make a mistake uni
t, So you want to convert the Unit but hope keep the same parameter value. ) a. 启动 UG, 打开UG part 文件，进入Modeling.
b. Toolbox->Expression->export 产生 name.exp 文件.
a. Start->Program->Unigraphics V1x.0->UG Command Prompt
b. Cd d:\ugs150(eds140)\ugii
c. Ug_convert_part ?n (-mm) name.prt d. Close UG part 文件, 重新打开 UG part 文件。进入Modeling.
Toolbox->Expression->Import with option(Replace Existing)
无法布尔运算的原因之一
请查一下两个实体（特征）是否有相互关系，如：是否两个实体（特征）有同一个父辈演变过来的。
如果有以下特征，请在布尔运算中加以注意：
Mirror Body
Extrated Body etc.
如何在solid表面加入多种空心汉字 1. File ---> new part ( or open part ) ---> Apllication ---> Drafting ---> Drawing
设置 Display Drawing : off
2. Insert ---> Annotation ---> select fonts : hzkfs ( hzkfs 是 UG 新汉字中的一种字体,
也可选择其它空心体; 当然要首先安装 UG 新 38 种汉字字体 ) ---> 输入汉字 .
3. File ---> Export ---> CGM ---> 输入 CGM 文件名, 并指定路径名 ---> 在 Export C
GM
对话菜单中, 设置 Display : on , 设置 Polylines : on ( 此设置尤为主要). 4. 打开要输入汉字的 part
5. File ---> Import --->CGM file , 调整新插入的汉字到目标 solid 表面, 再做 extrude
操作.
关于选取确认--在UG中选取实体时，如果有多重实体在选择条件内时，系统总要求逐个确认目标实体。如何能取消确认
解决方法：
设定UG Preference
Preferences -> Selections...
将Always Confirm 切换至 Confirm with Ctrl-MB1 之后，系统将按照光标最小距离确定实体选择。如果希望系统确认时，可以在选取实体时按
下Ctrl键，然后用鼠标第一键进行选取操作。
UG应用技巧谈
一、建立自己的配置、加快制图速度 1 建立自己的模板文件
你可以自己建立一个文件，将所有的设置都改好，然后存盘。以后每次要建立新文件的时候
就打开模板文件，另存为你所需要的文件名。这样，你不必每次修改你的设定。
2 建立你自己的缺省文件
在许多情况下，上面的方法用不上。比如，你的SBF文件放在某处，或你的pattern文件放在某处。或者你打印机的设置等等。更好的方法是修改缺省配置文件或建立自己的缺省配置
