数据采集器现场安装及调试操作指南1.安装前准备在开始安装数据采集器之前,需要进行一些准备工作:-确定数据采集器安装的位置,确保其能够方便地接收所需的数据。
-确保现场的电源和网络环境稳定,并且符合数据采集器的要求。
-确认所需的传感器、数据线、接口设备等是否已经准备齐全。
2.安装数据采集器按照以下步骤进行数据采集器的安装:-将数据采集器放置在一个安全、干燥的位置,并确保其与电源和网络正确连接。
-根据数据采集器的接口类型,选择合适的数据线连接传感器和采集器。
-将传感器正确安装在待测测点位置,并将其与数据采集器的数据线连接。
3.现场调试安装完数据采集器后,需要进行现场调试以确保其正常工作:-检查数据采集器的电源和网络连接是否正常,并确保数据采集器能够正常上电和识别网络。
-在数据采集器中设置相关参数,如采样频率、数据存储容量等。
-进行数据采集器的自检,确保传感器与数据采集器的连接是否正常,并能够正确采集数据。
-进行数据采集器的功能测试,检查数据采集器是否能够正常采集、存储和传输数据。
4.故障排除如果在现场调试过程中出现故障,可以按照以下步骤进行排除:-检查数据采集器的电源和网络连接是否正常。
-检查传感器与数据采集器的接口连接是否正确。
-检查数据采集器的设置参数是否正确。
-检查传感器的工作状态,如是否存在损坏或故障。
5.现场验收在完成数据采集器的现场安装和调试后,需要进行现场验收以确保数据采集器正常工作:-检查数据采集器是否能够准确地采集和存储数据。
-检查数据采集器是否能够正常传输数据到远程服务器或存储设备。
-确认数据采集器的各项功能是否正常工作,并与技术要求进行对比。
以上是数据采集器现场安装及调试操作指南。
在进行实际操作时,需要根据具体的设备型号和现场要求进行具体操作,并根据实际情况进行调整和补充。
安装和调试过程中,要注意安全操作,确保人员和设备的安全。
接收器的安装方法安装接收器是指在电视、音响或者投影仪等设备上安装无线信号接收器,通过接收无线信号,将电视节目、音频或视频等内容传输到设备上。
接收器的安装方法主要包括接线连接、信号调试和固定安装。
下面将详细介绍接收器的安装方法。
一、接线连接1. 首先,确保电源已经关闭,并断开设备的电源线。
2. 根据接收器所需要的输入信号接口,选择对应的接口线。
3. 将接口线的一端连接到接收器的输出接口上,另一端连接到设备的输入接口上。
注意插头的方向,确保连接正确。
4. 如果接收器需要连接到音频设备,还需连接音频线。
将音频线的一端连接到接收器的音频接口上,另一端连接到音频设备的音频输入接口上。
二、信号调试1. 打开设备电源,将接收器和设备同时开机。
2. 在设备上选择对应的输入源,常见的输入源包括HDMI、AV、USB等,根据接收器的信号输入接口选择对应的输入源。
3. 打开遥控器,按下遥控器上的“源”或“Input”按钮,选择接收器所连接的输入源。
4. 调试信号,确认接收器正常工作。
在遥控器上按下“菜单”按钮,进入接收器的设置界面。
根据接收器的使用说明,进行信号调试和设备连接。
三、固定安装1. 根据接收器的尺寸和设备的空间,选取合适的安装位置。
一般来说,接收器应该安装在离设备较近的位置,确保信号传输畅通。
2. 在选定的安装位置上使用螺丝刀固定接收器,确保其牢固稳定。
3. 将接线线缆隐藏在设备后方的线槽或管道内,保持整洁。
4. 在接收器的输入线圈附近安装天线,调整角度和方向,以获得更好的信号接收效果。
四、注意事项1. 在安装接收器之前,应仔细阅读接收器的使用说明书,并按照说明书的指示进行安装和调试。
2. 在安装接收器时,应保持设备处于关闭状态,确保安全和操作的稳定性。
3. 在接线连接时,应注意插头的方向,避免错位或接反。
4. 在调试信号时,应根据接收器的对应指示进行操作,如需调整天线角度或方向,可以参考操作手册的指导。
广播电视卫星接收设施的安装与调试随着科技的不断进步,广播电视卫星接收设施已经成为现代家庭中必不可少的设备之一。
它能够接收来自卫星传送的电视和广播信号,为用户提供丰富的节目内容。
然而,安装和调试这些设施可能会有一些技术难题。
本文将介绍广播电视卫星接收设施的安装与调试的步骤和注意事项,以帮助用户顺利完成任务。
首先,安装广播电视卫星接收设施的第一步是选择适当的位置。
由于卫星信号对遮挡物非常敏感,因此选择一个没有高大建筑物或树木遮挡的开阔地点是非常重要的。
在确定位置之后,必须确保所选位置周围没有任何可能干扰信号的设备,例如其他天线或电源线。
在选择好位置后,就可以开始安装设备了。
首先,用户需要将卫星接收器放置在合适的位置上。
通常,卫星接收器需要与电视连接,因此应该选择一个离电视机较近且方便接线的位置。
然后,根据电视机型号和卫星接收器类型,找到相应的接线端口,并根据说明书将电缆连接至卫星接收器和电视机之间。
接下来,用户需要安装卫星天线。
天线通常包括一个反射面和一个接收器。
需要确保反射面完全没有任何弯曲或损坏,以免影响接收效果。
然后,将接收器固定在反射面上,并根据设备说明书将接收器与卫星接收器连接。
在安装天线的过程中,应该尽量确保它与地面垂直,以获得最佳接收效果。
安装完成后,就可以开始调试设备了。
首先,打开电视机和卫星接收器,确保它们正常工作。
然后,按照卫星接收器说明书的指导,对设备进行一系列的设置,例如选择语言、调整音量和亮度等。
接下来,可以进行信号搜索和调整。
通过卫星接收器的菜单,选择信号搜索选项,并根据指示进行操作。
这个过程可能需要一些时间,因此用户需要耐心等待。
当设备成功搜索到卫星信号后,电视机就会显示出相应的信号,并可以观看电视节目了。
在调试过程中,用户需要留意一些常见的问题。
例如,如果接收到的信号不稳定或断续,可能是由于卫星天线的位置不当,或是有强烈的干扰源附近。
在这种情况下,用户应该尝试更换天线位置,或是采取其他干扰消除的措施。
安装、调试及验收方法1. 安装方法在进行安装之前,请确保系统满足以下要求:- 操作系统为 Windows 10 或者 Linux 的最新版本- 已经安装了所需的依赖软件和驱动程序按照以下步骤进行安装:2. 运行安装包,按照提示完成安装过程。
3. 在安装过程中,可以选择安装路径和其他选项。
2. 调试方法在完成安装后,我们需要进行调试以确保系统能够正常运行。
以下是调试方法的步骤:1. 打开系统控制台或终端。
2. 输入指定的命令或运行调试脚本来启动系统。
3. 在系统启动过程中,观察系统日志和调试信息,以判断是否存在错误或异常情况。
4. 若发现错误或异常情况,根据日志和调试信息,进行错误分析和排查。
3. 验收方法系统的验收是为了验证系统的功能和性能是否满足预期要求。
以下是验收方法的步骤:1. 根据系统功能性需求,列出验收测试用例。
2. 准备测试环境,并根据验收测试用例进行测试。
3. 在测试过程中,记录测试结果和异常情况。
4. 根据测试结果和异常情况,进行问题追踪和修复。
5. 重复步骤2至4,直至测试通过。
4. 注意事项在安装、调试和验收过程中,请注意以下事项:- 确保安装过程中的网络连接稳定。
- 需要明确安装、调试和验收的时间限制和预期结果。
- 在调试过程中,注意系统的负载和资源占用情况。
- 在验收测试过程中,重点关注系统的性能和稳定性。
以上是安装、调试及验收方法的基本步骤和注意事项,根据实际情况进行调整和补充。
通过严谨的安装、调试和验收流程,可以确保系统的可靠性和可用性。
50系统测头及接收器的安装与调试说明北京精雕科技有限公司 50系统测头及接收器的安装与调试说明目前公司使用的自动测量设备有雷尼绍测头和马波斯测头,本说明仅对已经进行测试过的测头及接收器型号进行说明。
1.接收器电缆线的安装1.1. 雷尼绍电缆线安装在使用雷尼绍测头前,需要将电缆线安装至端子排上。
首先需检查线缆中线束的个数及颜色,接线方式请参考表1,图1。
➢OMI-2和OMI接收器接线方式(此接收器只适用于雷尼绍测头)图 1 OMI-2接收器接线图表1 OMI-2和OMI接收器接线表端子口 1 2 3 4 5 6 7 8 9 10 11 12 OMI-2橙紫紫/黑绿绿/黑-- -- 白棕红黑黄/绿OMI蓝/绿紫--绿--粉蓝白棕红黑黄/绿or灰/黑1.2. 马波斯电缆线安装马波斯测头在安装时还需要接一个信号转接盒,马波斯接收器的电缆线接在信号转接盒下方的1~6号端口上,信号转接盒与机床之间通过电缆线束相连。
接线方法参见表2,图2 ➢马波斯接收器接线(此接收器只适用于马波斯测头)表2 马波斯接收器接线表机床端子口 1 2 3 4 5 6 7 8 9 10 11 12 20 电缆线束蓝绿-- 紫-- -- -- -- -- 红线组黄白图2 马波斯接收器接线图2.测头的组装及打精度方法50系统的测头组装及打精度方法与45系统一致,详情参见45系统测头及接收器安装与调试说明相关内容。
3.接收器与测头的设定主要针对雷尼绍测头和接收器进行说明。
马波斯测头与接收器不需要进行设定。
3.1接收器的设定接收器通常采用出厂设置即可,不必额外调整设定。
此次说明,以方便与出厂设置不同时进行参照,具体设置如表3所示。
➢50系统接收器参数设置注:(拨码开关向上为on,向下为off)表3 OMI及OMI-2接收器参数设置表1 2 3 4 5OMISW1 RX RX TX START ON/OFF OFF OFF ON OFF SW2 Probestatus Pulsed skip Low battery Error ON/OFF OFF OFF OFF ONOMI-2SW1 Probestatus Probestatus Low battery ErrorON/OFF OFF ON ON OFFSW2 Probestatus Probestatus Machine start Start Start range ON/OFF OFF OFF ON OFF OFF3.2测头模式的设置方法设置方式分别针对两种型号测头及接收器:➢OMP40-2与OMI、OMI-2➢OMP400与OMI、OMI-23.2.1 OMP40-2测头设置方式图7为OMP40-2指示灯参照图➢OMP40-2与OMI,测头标准设定模式为:关闭方式--------光学关闭;增强型触发过滤器设置---------触发过滤器开启;光学传输方式/测头识别---------传统方式启动过滤器开启方式;光学功率--------标准。
如何安装调试天线接收系统在实际工作中我们可能遇到这样那样没遇到过的问题,这就需要我们时时注意、事事留心,注意预防,做好预案才能保证设备的正常运转,真正做到不间断、高质量、既经济、又安全。
一、天线的选址对于天线的选址主要有以下几个要求:1)无遮盖:要求天线附近不能有树木、建筑物的遮挡。
2)风力小:不要将天线放置于风力较大的风口、楼顶等位置。
3)干扰弱:周围不能有其他干扰源。
4)能避雷:周围有避雷针等避雷措施。
5)地基牢固:保证天线不会发生偏移。
二、天线调试工作1)接收机的调试。
接收机的调试比较简单,只需根据所要接收卫星的参数一一设置就可以了。
2)天线的调试。
在天线选址完毕后,天线的调试是整个环节最重要也是最难的部分了。
在调节天线时需要知道所要接收卫星的经度,以及接收地的经纬度。
在天线的调试过程主要调试以下三个参数包括天线的仰角、方位角和高频头的极化角。
下面我们就分别从这三个参数一步一步来调节天线。
(一)天线仰角、方位角、极化角的计算方式在现实调试中不可能通过数学公式来计算天馈角度,我们可以通过软件来计算仰角、方位角、极化角。
在软件中只需输入需要对准的卫星经度、接收地的经纬度以及天线的类型就可以快速计算出天馈角度。
(二)天线方向的调整首先要用指南针(没有指南针可以用手机里自带的指南针)找到正南。
根据事先通过寻星软件查到的仰角和方位角以及极化角,先将天线的方位角、仰角分别的调出来。
先粗调后细调,使所收的信号质量最高。
在调星过程中可以选择早晨或者傍晚这时卫星的信号比较强,可以比较容易的找到所要对准的卫星。
1)方位角的调整。
天线架设好以后,将高频头的极化角置于零度,然后利用指南针找到正南方向,并做好正南的标记。
同时应了解要找的卫星方位角是正南的偏东或偏西多少度。
例如库伦的经度是东经121.75度,需要接收中星6B(东经115.5度),可知接收地在所要接收卫星的东面,这时需要将天线面向西南。
这时再根据方向角向西偏转9.17度即可将天线转动到正确位置。
震动探测器ISN-SM-50安装调校说明一、应用介绍ISN-SM-50是新一代智能探测器。
采用了专利的双压电晶片传感器,以及先进的数字滤波和时钟电路。
典型应用场合包括:金库、保险柜、安全屋、ATM自动取款机、自动售货机、公用投币电话。
可以探测到任何已知破坏工具产生的震动。
诸如:钻岩机、敲凿工具、水压工具、氧焊、爆破等。
二、保护范围探测器适合于钢铁或钢筋混凝土的保护。
安装在钢铁上的保护半径为2m,安装在钢筋混凝土上的保护半径为4m。
例如安装在坚固的墙壁上探测器的覆盖半径可以延伸到房顶(若房顶和墙壁之间为坚固的连接),但此种情况下探测半径会有所减少,大约减少为原来半径的四分之三。
安装在金属保险柜的探测半径范围如图3。
三、安装首先(如图4)打开盖板的螺丝,取下金属外壳,露出探测器的接线部分,探测器使用两颗M4螺丝固定。
直接安装于钢铁材料上探测器可以直接安装于平滑表面的钢板上。
首先需要完全清除任何残留在表面的油漆,保证探测器与安装界面钢性连接,探测器与安装物表面水平间距在0.1mm以内。
如果不合要求,可使用GMXP0安装底片。
1. 清理安装位置上残余的油漆(图5)。
2. 贴上钻孔样板贴纸,然后依图示钻孔(图6)。
3. 按样板贴纸位置钻两个直径3.2mm、至少6mm深的的孔,攻M4螺纹,清理孔内的毛刺(图7)。
4.安装探测器时,为保证探测器灵敏度切勿在探测器和物体之间填充硅脂!使用安装底片GMXP0安装若物体表面不平滑或是淬钢材料,需重新加工或使用选购底片GMXP0。
1. 清除需要焊接地方的残余油漆(图8)。
2.在四个定点焊接安装底片,要注意正确方位(图10)。
→安装底片上的焊接图示必须向外(图9)。
3. 沿所示表面焊接以及清理焊渣和金属碎屑并清除毛边(图11)。
4. 安装探测器。
为保证探测器灵敏度切勿在探测器和物体之间填充硅脂!在混凝土上使用安装底片GMXP0安装震动探测器(图12)切勿把探测器直接安装在未经磨平或用灰泥涂抹的混凝土表面,因为不平表面会影响传感器灵敏度。

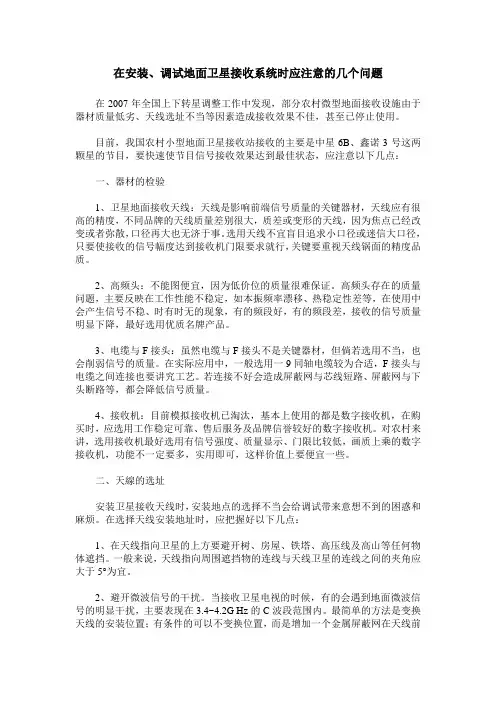

在安装、调试地面卫星接收系统时应注意的几个问题在2007年全国上下转星调整工作中发现,部分农村微型地面接收设施由于器材质量低劣、天线选址不当等因素造成接收效果不佳,甚至已停止使用。
目前,我国农村小型地面卫星接收站接收的主要是中星6B、鑫诺3号这两颗星的节目,要快速使节目信号接收效果达到最佳状态,应注意以下几点:一、器材的检验1、卫星地面接收天线:天线是影响前端信号质量的关键器材,天线应有很高的精度,不同品牌的天线质量差别很大,质差或变形的天线,因为焦点已经改变或者弥散,口径再大也无济于事。
选用天线不宜盲目追求小口径或迷信大口径,只要使接收的信号幅度达到接收机门限要求就行,关键要重视天线锅面的精度品质。
2、高频头:不能图便宜,因为低价位的质量很难保证。
高频头存在的质量问题,主要反映在工作性能不稳定,如本振频率漂移、热稳定性差等,在使用中会产生信号不稳、时有时无的现象,有的频段好,有的频段差,接收的信号质量明显下降,最好选用优质名牌产品。
3、电缆与F接头:虽然电缆与F接头不是关键器材,但倘若选用不当,也会削弱信号的质量。
在实际应用中,一般选用一9同轴电缆较为合适,F接头与电缆之间连接也要讲究工艺。
若连接不好会造成屏蔽网与芯线短路、屏蔽网与下头断路等,都会降低信号质量。
4、接收机:目前模拟接收机已淘汰,基本上使用的都是数字接收机,在购买时,应选用工作稳定可靠、售后服务及品牌信誉较好的数字接收机。
对农村来讲,选用接收机最好选用有信号强度、质量显示、门限比较低,画质上乘的数字接收机,功能不一定要多,实用即可,这样价值上要便宜一些。
二、天線的选址安装卫星接收天线时,安装地点的选择不当会给调试带来意想不到的困惑和麻烦。
在选择天线安装地址时,应把握好以下几点:1、在天线指向卫星的上方要避开树、房屋、铁塔、高压线及高山等任何物体遮挡。
一般来说,天线指向周围遮挡物的连线与天线卫星的连线之间的夹角应大于5°为宜。

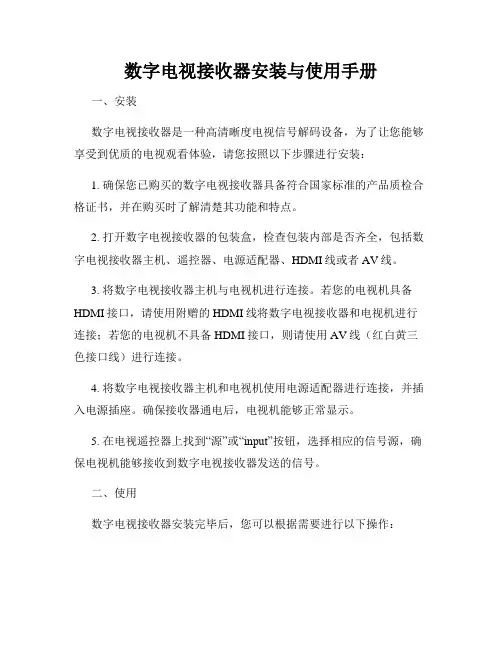

数字电视接收器安装与使用手册一、安装数字电视接收器是一种高清晰度电视信号解码设备,为了让您能够享受到优质的电视观看体验,请您按照以下步骤进行安装:1. 确保您已购买的数字电视接收器具备符合国家标准的产品质检合格证书,并在购买时了解清楚其功能和特点。
2. 打开数字电视接收器的包装盒,检查包装内部是否齐全,包括数字电视接收器主机、遥控器、电源适配器、HDMI线或者AV线。
3. 将数字电视接收器主机与电视机进行连接。
若您的电视机具备HDMI接口,请使用附赠的HDMI线将数字电视接收器和电视机进行连接;若您的电视机不具备HDMI接口,则请使用AV线(红白黄三色接口线)进行连接。
4. 将数字电视接收器主机和电视机使用电源适配器进行连接,并插入电源插座。
确保接收器通电后,电视机能够正常显示。
5. 在电视遥控器上找到“源”或“input”按钮,选择相应的信号源,确保电视机能够接收到数字电视接收器发送的信号。
二、使用数字电视接收器安装完毕后,您可以根据需要进行以下操作:1. 频道搜索:数字电视接收器支持自动搜索和手动搜索两种频道搜索方式。
您可以按照说明书上的指引,完成频道搜索操作。
搜索完成后,您就可以收看各个电视频道了。
2. 节目导航:数字电视接收器通常具备节目导航功能,您可以使用遥控器上的方向键进行上下左右的导航操作,以方便选择和观看您喜欢的电视频道。
3. 画面设置:数字电视接收器通常提供画面设置功能,您可以根据个人喜好和观看环境,调整画面的亮度、对比度、色彩等参数,以达到最佳的视觉效果。
4. 声音调节:数字电视接收器同样提供声音调节功能,您可以根据需要调整音量大小、音效效果,以获得更加舒适的听觉体验。
5. 多媒体播放:除了电视节目的收看,数字电视接收器通常也支持多媒体文件的播放,比如图片、音乐、视频等。
您可以通过USB接口或者其他扩展接口,将存储媒体设备与数字电视接收器连接,进而播放这些文件。
6. 定时功能:部分数字电视接收器具备定时开关机功能,您可以根据个人需求,在指定时间自动开启或关闭接收器。
仪器设备安装调试测试、验收和施工方案1. 背景介绍该文档旨在提供仪器设备安装调试、测试、验收和施工方案的详细信息,以确保工程顺利进行。
2. 安装调试2.1 设备准备在开始安装前,确认所有所需设备和材料已准备齐全,并进行必要的检查。
2.2 安装步骤根据设备制造商提供的安装说明,按照以下步骤进行仪器设备的安装:1. 确定设备的安装位置,并将其固定在适当的支撑结构上。
2. 依据设备的连接要求,连接所需的管道和电缆。
3. 确保所有连接牢固可靠,并进行必要的测试和调整。
2.3 调试验证在完成设备安装后,进行以下调试验证步骤:1. 逐项检查设备的功能,确保其正常运行。
2. 调整设备参数以适应现场工作要求。
3. 对设备进行短时间运行测试,观察其性能和稳定性。
3. 测试和验收3.1 测试计划制定详细的测试计划,包括所需的测试方法和设备参数。
3.2 测试执行按照测试计划执行测试,并记录测试结果和观察到的问题。
3.3 验收在测试合格后,进行设备的验收:1. 核对设备的安装和调试情况是否符合要求。
2. 检查设备的运行状态和性能是否稳定。
3. 验收人员根据验收标准进行评估,并填写相应的验收报告。
4. 施工方案4.1 施工流程详细描述设备施工的流程,包括准备工作、施工安装、测试和验收等步骤。
4.2 施工管理指定施工负责人,并明确其职责和权限。
确保施工过程中的质量和安全控制。
4.3 施工文件建立合适的施工文件,包括设备安装图纸、调试记录、测试报告等。
5. 安全注意事项列出施工过程中需要注意的安全事项,包括个人防护、设备操作规范等。
6. 总结通过本文档的实施,可以确保仪器设备安装调试、测试、验收和施工工作安全有序进行,最大限度地提高项目的质量和效率。
以上为《仪器设备安装调试测试、验收和施工方案》的概要,供参考使用。
50系统测头及接收器的安装与调试说明目前公司使用的自动测量设备有雷尼绍测头和马波斯测头,本说明仅对已经进行测试过的测头及接收器型号进行说明。
1.接收器电缆线的安装1.1. 雷尼绍电缆线安装在使用雷尼绍测头前,需要将电缆线安装至端子排上。
首先需检查线缆中线束的个数及颜色,接线方式请参考表1,图1。
➢OMI—2和OMI接收器接线方式(此接收器只适用于雷尼绍测头)图 1 OMI—2接收器接线图表1 OMI-2和OMI接收器接线表端子口 1 2 3 4 5 6 7 8 9 10 11 12 OMI-2橙紫紫/黑绿绿/黑——-- 白棕红黑黄/绿OMI蓝/绿紫-—绿--粉蓝白棕红黑黄/绿or 灰/黑1.2. 马波斯电缆线安装马波斯测头在安装时还需要接一个信号转接盒,马波斯接收器的电缆线接在信号转接盒下方的1~6号端口上,信号转接盒与机床之间通过电缆线束相连。
接线方法参见表2,图2 ➢马波斯接收器接线(此接收器只适用于马波斯测头)表2 马波斯接收器接线表机床端子口 1 2 3 4 5 6 7 8 9 10 11 12 20电缆线束蓝绿—- 紫-—-——- ————红线组黄白图2 马波斯接收器接线图2.测头的组装及打精度方法50系统的测头组装及打精度方法与45系统一致,详情参见45系统测头及接收器安装与调试说明相关内容。
3.接收器与测头的设定主要针对雷尼绍测头和接收器进行说明。
马波斯测头与接收器不需要进行设定。
3。
1接收器的设定接收器通常采用出厂设置即可,不必额外调整设定。
此次说明,以方便与出厂设置不同时进行参照,具体设置如表3所示。
➢50系统接收器参数设置注:(拨码开关向上为on,向下为off)表3 OMI及OMI—2接收器参数设置表1 2 3 4 5OMISW1 RX RX TX START ON/OFF OFF OFF ON OFF SW2 Probestatus Pulsed skip Low battery Error ON/OFF OFF OFF OFF ONOMI—2SW1 Probestatus Probestatus Low battery ErrorON/OFF OFF ON ON OFFSW2 Probestatus Probestatus Machine start Start Start range ON/OFF OFF OFF ON OFF OFF3。
卫星电视接收系统的安装与调整卫星电视接收系统的安装与调整根据接收天线的仰角和方位角到现场进行观测,要求在接收方向上有较开阔空旷的视野。
对于需要接收多颗卫星或打算今后接收将来发射的卫星电视节目,则还需留出足够的调整高度。
安装天线的场地应选择结构坚实的场所。
尤其是口径大的天线,承受的风压大,应充分考虑安装地点应便于架设铁塔、钢架、水泥基座等天线支撑物,并保证长期稳定可靠。
从扩风和避雷的角度出发,接收天线也应昼建于地面或较低处,这样也会给运输、安装调试及日后维护保养带来方便。
(一)天线风压负荷的计算在通常情况下,卫星电视接收天线的口径较大(如集体站),安装高度高(常建于大楼房顶),天线本身又有较大的重量,因此,在卫星接收天线安装时,应计算好天线的风压负荷。
抛物面天线的风压负荷可按下式计算:W=KHKSKOAWO式中,KH为风压高度变化系数,它以10米高度的风压为基准,并随高度的增加而增大,见下表1;KS为风载体型系数,它与天线的迎风角度有关,表2给出了板状抛物面天线在不同迎风角度下的KS值;KO为风压负荷调整系数,它与天线安装的环境条件有关,盆地或谷地为0.8,山顶为1.0,风口处为1.3,山高500米以上山顶为3.2;WO为基本风压,它以空旷平坦地面上10米高处,统计得到的30年一遇的10分钟平均最大风速为单位标准。
表3给出了几个主要城市的基本风压;A为抛物面天线的迎风面积。
表一:风压高度系数与天线高度的关系天线离地面、海面高度(m) 10 20 30 40 50 60 70 80 90 100 150 200KH 陆地 1 1.25 1.41 1.54 1.63 1.71 1.78 1.84 1.9 1.95 2.19 2.38海上 1 1.18 1.29 1.37 1.43 1.49 1.54 1.58 1.62 1.64 1.79 1.9表二:风载体型系数与迎风角度的关系迎风角度风载体型系数KS 迎风角度风载体型系书 KS0°(正面) 1.2 45º135º(背侧面) 0.6180°(背面) 0.8 45º135º(正、侧面) 1.190°(垂直) 0.4表三:几个主要城市的基本风压基本风压(KPa)北京上海天津济南合肥南京杭州福州广州武汉沈阳乌鲁木齐350 500 350 400 300 250 600 600 500 250 450 600根据不同地区的不同条件和不同口径天线安装方式,就可由上式计算出天线的风压负荷值,作为天线承受物的设计依据。
50系统测头及接收器的安装与调试说明目前公司使用的自动测量设备有雷尼绍测头和马波斯测头,本说明仅对已经进行测试过的测头及接收器型号进行说明。
1.接收器电缆线的安装1.1. 雷尼绍电缆线安装在使用雷尼绍测头前,需要将电缆线安装至端子排上。
首先需检查线缆中线束的个数及颜色,接线方式请参考表1,图1。
➢OMI-2和OMI接收器接线方式(此接收器只适用于雷尼绍测头)图 1 OMI-2接收器接线图表1 OMI-2和OMI接收器接线表端子口 1 2 3 4 5 6 7 8 9 10 11 12 OMI-2橙紫紫/黑绿绿/黑-- -- 白棕红黑黄/绿OMI蓝/绿紫--绿--粉蓝白棕红黑黄/绿or 灰/黑1.2. 马波斯电缆线安装马波斯测头在安装时还需要接一个信号转接盒,马波斯接收器的电缆线接在信号转接盒下方的1~6号端口上,信号转接盒与机床之间通过电缆线束相连。
接线方法参见表2,图2 ➢马波斯接收器接线(此接收器只适用于马波斯测头)表2 马波斯接收器接线表机床端子口 1 2 3 4 5 6 7 8 9 10 11 12 20 电缆线束蓝绿-- 紫-- -- -- -- -- 红线组黄白图2 马波斯接收器接线图2.测头的组装及打精度方法50系统的测头组装及打精度方法与45系统一致,详情参见45系统测头及接收器安装与调试说明相关内容。
3.接收器与测头的设定主要针对雷尼绍测头和接收器进行说明。
马波斯测头与接收器不需要进行设定。
3.1接收器的设定接收器通常采用出厂设置即可,不必额外调整设定。
此次说明,以方便与出厂设置不同时进行参照,具体设置如表3所示。
➢50系统接收器参数设置注:(拨码开关向上为on,向下为off)表3 OMI及OMI-2接收器参数设置表1 2 3 4 5OMISW1 RX RX TX START ON/OFF OFF OFF ON OFF SW2 Probestatus Pulsed skip Low battery Error ON/OFF OFF OFF OFF ONOMI-2SW1 Probestatus Probestatus Low battery ErrorON/OFF OFF ON ON OFFSW2 Probestatus Probestatus Machine start Start Start range ON/OFF OFF OFF ON OFF OFF3.2测头模式的设置方法设置方式分别针对两种型号测头及接收器:➢OMP40-2与OMI、OMI-2➢OMP400与OMI、OMI-23.2.1 OMP40-2测头设置方式图7为OMP40-2指示灯参照图➢OMP40-2与OMI,测头标准设定模式为:关闭方式--------光学关闭;增强型触发过滤器设置---------触发过滤器开启;光学传输方式/测头识别---------传统方式启动过滤器开启方式;光学功率--------标准。
