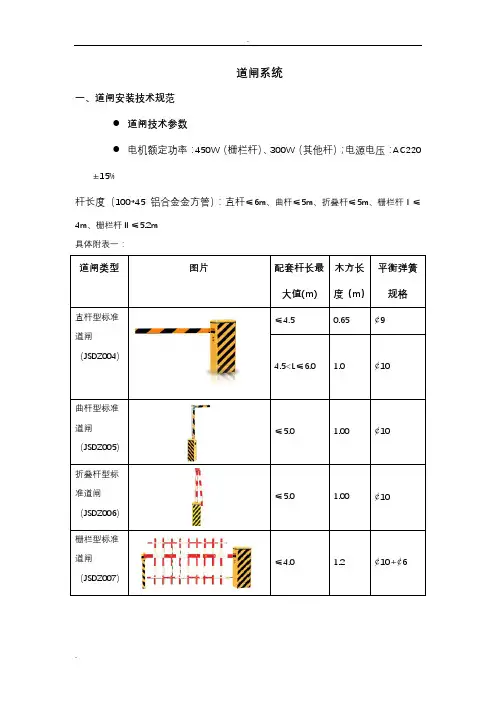

栅栏式道闸技术参数

.

. 道闸系统

一、道闸安装技术规范

 道闸技术参数

 电机额定功率：450W（栅栏杆）、300W（其他杆）；电源电压：AC220±15%

杆长度（100*45铝合金金方管）：直杆≤6m、曲杆≤5m、折叠杆≤5m、栅栏杆Ⅰ≤4m、栅栏杆Ⅱ≤5.2m

具体附表一：

道闸类型 图片 配套杆长最大值(m) 木方长度（m） 平衡弹簧规格

直杆型标准道闸（JSDZ004）

≤4.5 0.65 ¢9

4.5

曲杆型标准道闸（JSDZ005）

≤5.0 1.00 ¢10

折叠杆型标准道闸（JSDZ006）

≤5.0 1.00 ¢10

栅栏型标准道闸（JSDZ007）

≤4.0 1.2 ¢10+¢6 .

. 栅栏Ⅱ型标准道闸（JSDZ007L） ≤5.2 1.5 ¢10+¢6

注：

 上表弹簧规格“¢6”、 “¢9”、“¢10”是指弹簧丝的直径参数，其中“¢10+¢6”是指主机中装配两种轴径的弹簧，两种弹簧套装在一起形成双簧配置。

 上表中“木方规格”是指装配在闸杆内部，起到提高闸杆强度，防撞闸杆弯曲和断裂的木方长度。

 道闸系统功能测试方法

一、道闸手动运行测试：

开闸操作：

闸杆在未开到位的静止状态下，按下三联按钮的开闸键，这时闸杆会升起，并应在垂直位置停止。

关闸操作：

闸杆在未关到位的静止状态下，按下三联按钮关闸键，这时闸杆会降落，并应在水平位置停止。

停止操作：

无论是在开闸还是在关闸过程中，按下停止键，闸杆应立即停止。

防砸车功能测试：

 车辆检测器防砸车功能：按开闸键，将闸开到位，再进行关闸操作，在落杆

过程中，如果车辆检测器上有车（可用铁板模拟），这时闸杆会立即停止。 .

.  压力电波防砸车功能：按开闸键，将闸开到位，再进行关闸操作，在落杆过

程中，用手臂触及闸杆底部有防砸胶皮部位，这时闸杆会立即停止并开闸，且手臂应无明显的疼痛感。

开优先功能：

在关闸过程中按下开闸键，这时闸杆会立即停止，延时0.5 秒左右后，闸杆会自动升杆，并开到位。

1

智能道闸

说明书

深圳市九鼎智能技术有限公司

2 一、产品概述

我公司生产的JDC系列自动道闸，采用国际最新技术设计制造，实现了道闸运行的自动化、智能化；同时增加了我公司独创的平衡装置，使道闸运行更加平稳可靠使用更加方便、安全。

二、产品系列及参数

1 、JDC — 慢速直杆道闸：

杆长L≤6米

起（或落）杆时间6 秒

中心高H=0.83 米（闸杆中心离地面高度）

2 、JDC — 中速直杆道闸：

杆长L≤4.5米

起（或落）杆时间3 秒

中心高H=0.83 米（闸杆中心离地面高度）

3 、JDC — 90°折臂杆道闸：

杆长L≤5米

起（或落）杆时间6 秒

中心高H=0.83 米（闸杆中心离地面高度）

4 、JDC — 180°折叠杆道闸：

杆长L≤5米

起（或落）杆时间6 秒

中心高H=0.83 米（闸杆中心离地面高度）

5 、JDC — 快速直杆道闸：

杆长L≤3米

起（或落）杆时间1 秒

中心高H=0.83米（闸杆中心离地面高度）

6 、JDC — 二栏栅道闸：

杆长L≤4.5米

起（或落）杆时间6秒

栅栏高H=0.9米(栅栏高度）

7 、JDC — 三栏栅道闸： 3 杆长L≤4米

起（或落）杆时间6秒

栅栏高H＝1.2米（栅栏高度）

三、功能特点

1 、一种机芯结构，同时适应弹簧．

2 、三个按健分别控制起杆、落杆和停止。

3、自动带闸杆遇阻返回功能。

4、红外对射防砸（需配对射装置）。

5、支持外置和内置地感。

6 、开、关、停控制接口（开关信号）。

7 、RS485串口通讯（选配）。

8、红绿灯接口(选配/AC220V ）。

9、线控、遥控可选。

四、工作环境参数

l 、机芯工作温度：-25℃ ～ ＋85℃

2 、电控箱工作温度：-20℃ ～ ＋75℃

3 、电源：220V 士10% 50/60Hz

110V 士10% 50/60Hz

实用标准文案

精彩文档

鄂式破碎机技术参数:

规格型号 进料尺寸(mm) 最大进料粒度

(mm) 出料口可调节范围(mm) 产量(t/h) 电动机极数 电机功率(kw) 外形尺寸(mm) 重量(t)

PE-150×250 150×250 125 10-40 1-5 4 5.5 670×820×760 0.81

PE-150×750 150×750 125 10-40 5-16 4 15 1050×1490×1055 3.8

PE-250×400 250×400 210 20-60 5-20 4 15 1160×1300×1240 2.8

PE-400×600 400×600 340 40-100 16-65 6 30 1480×1710×1646 6.5

PE-500×750 500×750 425 50-100 45-100 6 55 1700×1796×1940 10.1

PE-600×900 600×900 500 65-160 50-120 6 75 2235×2269×2380 15.5

PE-750×1060 750×1060 630 80-140 52-180 8 110 2430×2302×3110 28

PE-900×1200 900×1200 750 95-165 140-450 8 130 3789×2826×3025 50

PE-1000×1200 1000×1200 850 100-235 315-550 8 130 3889×2826×3025 57

PE-1200×1500 1200×1500 1020 150-300 400-800 8 160 4590×3342×3553 100.9

PEX-250×750 250×750 210 25-60 15-30 6 22 1750×1500×1420 4.9

PEX-250×1000 250×1000 210 25-60 16-52 6 30 1940×1650×1450 6.5

出入口门禁控制系统解决方案

第一部分 门禁管理系统

第一章 前言

随着二十一世纪的到来，人们逐步跨入了信息时代，建筑大楼的智能化建设方兴未艾，传统的钢筋水泥建筑被赋予聪慧之神经，借助各种智能系统，人们稳居帐中便可驰骋在信息高速公路上，决胜于千万里之外。

出入口控制系统技术正广泛应用于社会的各个领域，在智能化大楼建设中也不例外。我公司近几年来通过对智能化大楼工程的实践，深感出入口控制对于小区的公共安全防范有着举足轻重的作用。首先，该技术扩展了智能化系统集成的应用范围，不但可以实现系统内部各分系统之间的信息交换、共享和统一管理，而且可以实现出入口控制系统与其他弱电系统之间的信息交换，统一管理和联动控制。其次，出入口控制系统技术增强了整个智能化小区的总体安保功能。出入口控制系统的应用，目前已经覆盖了人员身份识别、电子门禁、电梯控制、车辆进出口管理、保安巡更管理等等。由此可见，出入口控制系统已经渗透到了物业管理和业主生活的各个环节，使得各项管理工作更加高效、科学，为物业管理人员及业主日常的工作和生活带来便捷和安全。

第二章 综 述

在工厂、学校、科研机构、公司、医院、住宅、监狱、宾馆等多种场合,为了工作、生活的安全与有效,需要进行封闭式管理。传统的方法是传达室工作人员对出入人员进行登记放行。这种方法费事、费力又容易造成差错。随着技术的进步、出现了电子化的门禁系统来进行出入口的自动管理。门禁系统采用个人识别卡方式工作。给每个有权进入的人发一张个人识别卡，相当于一把钥匙。系统根据该卡的卡号和当前时间等信息,判断该卡持有人是否可以进入(或出去),如果可以,则系统自动开门.否则,则不开门。对于工厂、机关等需要考勤的场所,门禁系统还可以记录每个职工是否按时上下班。门禁系统的另一优点是可以随时增加和删除某一卡。而不必担心某一卡丢失后造成什么损失。门禁系统由读卡器、控制器、电磁锁、识别卡和计算机组。对识别卡读卡器来说,可分为两大类,即接触式和非接触式。所谓接触式的卡和读卡器是指必须将识别卡插入到读卡器内或在槽中划一下,才能读到卡号。如:磁卡,这类卡和读卡器有着不可避免的缺点,如:磁卡型的易受强磁干扰而丢失数据、易被复制,在摩擦、湿、热等条件下易丢失数据、使用寿命短。所谓非接触式的卡和读卡器相距一定的距离时就可以读出识别卡内的数据。显然,这种卡的使用非常方便,只要将卡挂在胸前,放在衣袋内、包件内走到门前,门就会自动打开。控制器是门禁系统核心。它由一台微处理机相应的外围电路组成。如果将读卡器比作系统的眼睛,将电 磁锁比作系统的手,那么控制器就是系统的大脑,由它来决定某一张是否为本系统已注册的有效卡,该卡是否符合所了限定的时间段。从而控制电磁锁是否打开。为了更安全、合理的对进出人员的管理，本公司针对这一特定单位的特点选用了目前世界上先进的出入口管理系统—BIOCARD系列门禁系统。本系统可实现对主要场所进行监控管理；包括重要办公室、主要出入通道等，同时BIOCARD系列门禁软件兼容巡更软件。
