铜排技术规范

拟 制： 高 文 军 日 期：审 核：

廉 纪 奎 日 期：

规范化审查： 赵 永 刚 日 期：批 准：

张 运 清 日 期：

艾默生网络能源有限公司修订信息表

版本 修订人 修订时间 修订内容

新拟制 宋洪涛 2001年11月30日

高文军 2002年12月27日 铜排连接的检验方法

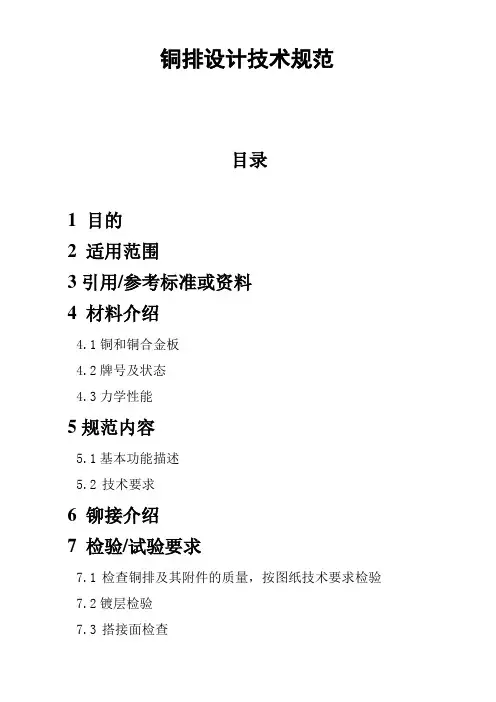

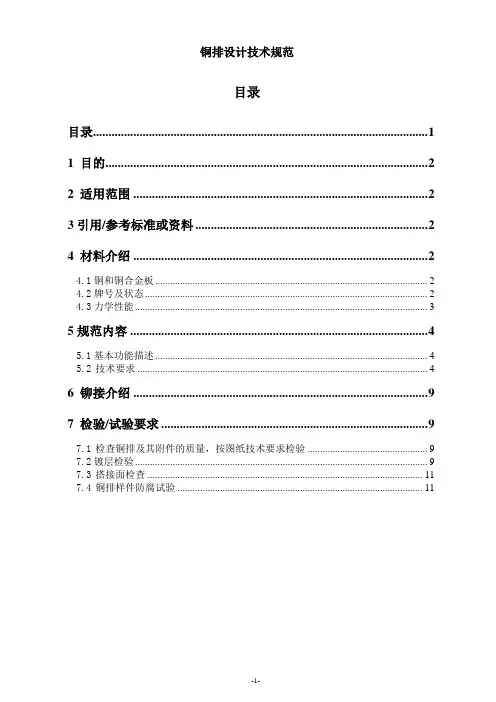

目录

目录 .................................................................................................错误!未定义书签。

前言 .................................................................................................错误!未定义书签。

1目的 ...............................................................................................错误!未定义书签。

2 适用范围 ......................................................................................错误!未定义书签。

3引用/参考标准或资料 ..................................................................错误!未定义书签。

4 规范内容 ......................................................................................错误!未定义书签。

基本功能描述 .................................................................................错误!未定义书签。

技术要求 ........................................................................................错误!未定义书签。

一般设计要求 ................................................................................错误!未定义书签。

设计选型 ........................................................................................错误!未定义书签。

基础数据 .........................................................................................错误!未定义书签。

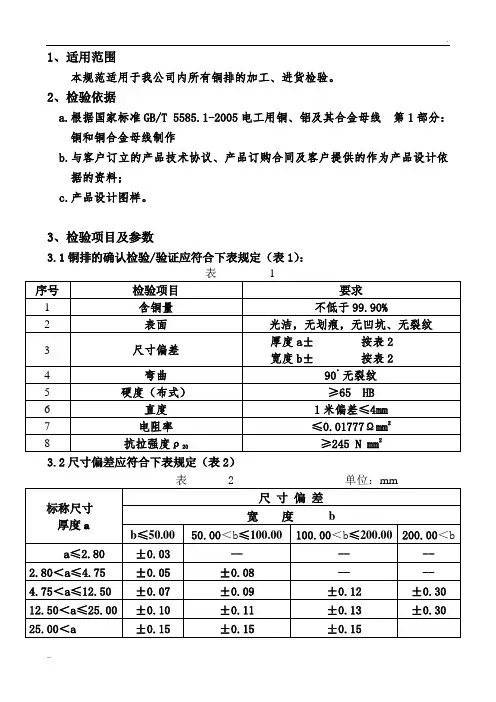

5 检验/试验要求

检查母线及其附件的质量，按图纸技术要求检验

镀层检验

搭接面检查

绝缘性能指标

母线样件防腐试验 前言

本规范由艾默生网络能源有限公司研发部发布实施，适用于本公司的产品设计开发及相关活动。本规范根据国家标准《电工用铜、铝及其合金母线》、GB7251-97《低压成套开关设备》、ZBK45017-90《电力系统用直流屏通用技术条件》、GB/T9798-97《金属覆盖层镍电镀层》、《电器制造技术手册》等标准编制而成，于2001年11月30日首次发布。本规范由结构造型设计部及外协加工管理部门遵照执行。

本规范拟制部门： 结构造型设计部 ；

本规范拟制人： 高文军 ；

本规范批准人：研发管理办；1目的

本规范适应于结构设计人员，外协加工管理人员，目的是规范铜排结构件设计，指导结构设计人员正确地选择铜排形式和材料。指导铜排的加工、检验和验收。

2 适用范围

电源、电气产品的铜母线设计、制造和检验

3引用/参考标准或资料

《电工用铜、铝及其合金母线》之《第一部分：一般规定》

《电工用铜、铝及其合金母线》之《第二部分：铜母线》

GB7251-97《低压成套开关设备》

ZBK45017-90《电力系统用直流屏通用技术条件》

GB/T9798-97《金属覆盖层 镍电镀层》

GB/T2681-81 《电工成套装置中导线颜色》

GB/T3181-95 《漆膜颜色标准样本》

GB/T1720-79 《漆膜附着力测定法》

《电器制造技术手册》之《第二十二章：母线连接工艺》等

4 规范内容

基本功能描述

满足电气功能需要，实现电流、电压及电信号的传输；

对大截面导线用铜排代替，工艺要求低，易弯曲，容易实现连接；

对小截面导线用铜排代替，体积小，美观且容易固定；

在实现电流汇接，接地功能时，接线方便； 铜排由机械加工后，直接连接在结构件上，简化总装生产。

技术要求

一般设计要求

(1) 以合适的母排满足电气性能要求。

(2) 电源、电气产品中正常的工作、温升、环境及运输时产生的振动不应使母线连接有异常变化。

(3) 结构设计时应考虑到不同材料的热膨胀影响及电化学腐蚀作用对材料的影响。

(4) 母线之间的连接应保证有足够和持久的接触压力，以满足小的接触电阻及温升要求，但不应使母线产生永久变形。

设计选型

(1) 铜母线用型号，规格及标准编号表示。

如：窄边为10，宽边为100的铜母线，硬状态。在图纸材料栏中表示为：铜母线TMY-100X10 GB5585-85

铜母线的型号如表1所示。

表1 铜母线的型号一览表

型号 状态 名称 布氏硬度（最小）

TMR O 软铜母线 ------

TMY H 硬铜母线 HB65

对于标准规格铜母线满足不了设计要求时，可使用纯铜板，如厚度为3的纯铜板零件，在图纸材料栏中表示为：铜板 GB2059-89

(2) 基本状态

退火的 O——适用于完全退火而获得最小强度状态的压力加工制品

硬的 H——适用于退火后进行冷加工或冷加工与不完全退火结合而获得标准规定的机械性能的制品。

(3) 对母线材料及加工的技术要求

➢ 铜母线应采用符合GB468-82要求的铜线锭制造

➢ 铜母线的电阻率不大于欧姆.mm2/m

➢ 铜排表面有裂痕,斑痕,凹坑及有硝石沉积的母线不得使用

➢ 表面有直径大于，深度大于气孔的母线不得使用

➢ 经过折弯加工的母线不得平直或重新折弯使用

➢ 母线需矫直，校平，在剪切断面，钻孔及冲孔后应去除毛刺

➢ 母线各搭接面应用压力机蹲平,校平，保证搭接面接触良好

基础数据

(1) 常用铜母线规格及载流量如表2所示。

表2 单条形母线规格及载流量（母线最高允许温度为70℃）一览表

铜母线TMY

母线截面

（mm2） 最大容许持续电流(A)

25℃ 25℃

平放 竖放

15×3* 200 210

20×3* 261 275

25×3* 323 340

30×4* 451 475

40×4* 593 625

40×5 656 700 50×5* 816 860

50×6* 905 955

60×6* 1,069 1,125

60×8* 1,251 1,320

60×10 1,395 1,475

80×6 1,360 1,480

80×8* 1,553 1,690

80×10 1,747 1,900

100×6 1,665 1,810

100×10* 2,121 2,310

120×8 2,210 2,400

120×10* 2,435 2,650

注：带“*”号的为优选规格。

(2) 直流主回路铜母排截面按2安培/平方毫米选择，其它分路按不小于支路电气元件额定电流值，同时考虑到刚度进行选择；如在铜母线上开多个孔必须考虑所开孔对母线截面的影响，适当增加母线截面积。

(3) 根据选用母线的宽度确定搭接形式及钻孔位置的要求如表3所示。

表3经实际总结出的经验数据，用以规范结构设计，确定铜排的搭接形式；开孔大小及孔位尺寸

表3 根据选用母线的宽度确定搭接形式及钻孔位置的要求参照表

图 例

母 线 尺 寸 零 件

A B D F E C  直径 螺栓 螺母 垫圈 弹垫

15 40 10 20 7 6 2 4 4 2

20 50 12 26 9 8

25 50 12 26 11 10

30 60 15 30 13 12

40 80 20 40 13 12

50 75 14 22 23 13 12 3 3 6 3

60 90 17 17 26 28
