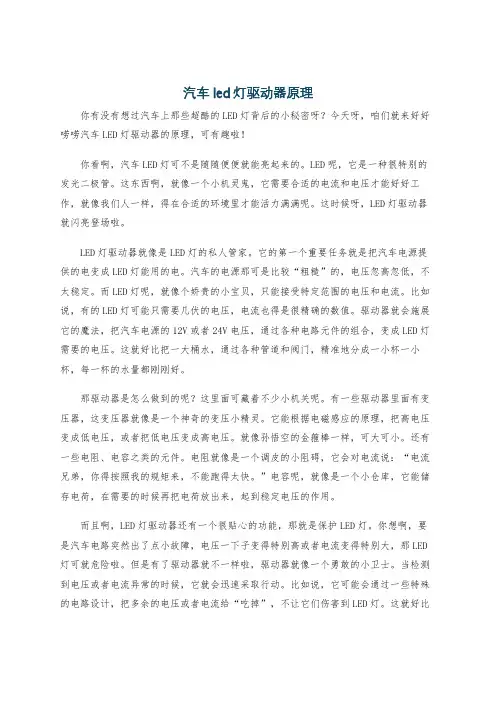

汽车led灯驱动器原理

你有没有想过汽车上那些超酷的LED灯背后的小秘密呀？今天呀，咱们就来好好唠唠汽车LED灯驱动器的原理，可有趣啦！

你看啊，汽车LED灯可不是随随便便就能亮起来的。LED呢，它是一种很特别的发光二极管。这东西啊，就像一个小机灵鬼，它需要合适的电流和电压才能好好工作，就像我们人一样，得在合适的环境里才能活力满满呢。这时候呀，LED灯驱动器就闪亮登场啦。

LED灯驱动器就像是LED灯的私人管家。它的第一个重要任务就是把汽车电源提供的电变成LED灯能用的电。汽车的电源那可是比较“粗糙”的，电压忽高忽低，不太稳定。而LED灯呢，就像个娇贵的小宝贝，只能接受特定范围的电压和电流。比如说，有的LED灯可能只需要几伏的电压，电流也得是很精确的数值。驱动器就会施展它的魔法，把汽车电源的12V或者24V电压，通过各种电路元件的组合，变成LED灯需要的电压。这就好比把一大桶水，通过各种管道和阀门，精准地分成一小杯一小杯，每一杯的水量都刚刚好。

那驱动器是怎么做到的呢？这里面可藏着不少小机关呢。有一些驱动器里面有变压器，这变压器就像是一个神奇的变压小精灵。它能根据电磁感应的原理，把高电压变成低电压，或者把低电压变成高电压。就像孙悟空的金箍棒一样，可大可小。还有一些电阻、电容之类的元件。电阻就像是一个调皮的小阻碍，它会对电流说：“电流兄弟，你得按照我的规矩来，不能跑得太快。”电容呢，就像是一个小仓库，它能储存电荷，在需要的时候再把电荷放出来，起到稳定电压的作用。

而且啊，LED灯驱动器还有一个很贴心的功能，那就是保护LED灯。你想啊，要是汽车电路突然出了点小故障，电压一下子变得特别高或者电流变得特别大，那LED灯可就危险啦。但是有了驱动器就不一样啦，驱动器就像一个勇敢的小卫士。当检测到电压或者电流异常的时候，它就会迅速采取行动。比如说，它可能会通过一些特殊的电路设计，把多余的电压或者电流给“吃掉”，不让它们伤害到LED灯。这就好比在LED灯周围筑起了一道坚固的城墙，不管外面有什么危险，都能保护好里面的小宝贝。

led大灯解码器原理 -回复

为什么需要LED大灯解码器？

LED大灯解码器是一种用于转换信号和控制LED大灯的电子设备。它的作用在于将来自车辆的控制信号（如车灯信号）转换成可被LED大灯识别和正确显示的信号。由于现代汽车设计趋向于使用LED大灯，而不再使用传统的卤素灯泡或氙气灯泡，因此需要LED大灯解码器来确保大灯能够正常工作。

LED大灯解码器的工作原理是什么？

LED大灯解码器的工作原理基于CAN总线通信和信号转换。CAN总线是一种用于在车辆中传输数据和控制信号的通信协议。它允许不同电子控制单元（ECU）之间进行信息交互，以实现对车辆系统的集中控制和监测。

LED大灯解码器通常连接到CAN总线上的灯光控制模块，该模块负责接收来自车辆系统的信号并将其转发给LED大灯解码器。LED大灯解码器内部包含一个微处理器和相关的控制电路。当LED大灯解码器接收到信号时，它会首先验证信号的有效性和完整性，然后将其转换成适用于LED大灯的信号格式。

LED大灯解码器根据不同车辆制造商的要求和具体LED大灯的特性，可能需要对信号进行多种转换和处理。例如，它可能需要将来自车辆的数字信号转换成模拟信号，或者改变信号的电压和频率等。这些转换和处理过程由LED大灯解码器内部的控制电路完成。

一旦信号被转换成适用于LED大灯的格式，LED大灯解码器便会将其发送给LED大灯。LED大灯通过内部的控制电路解析信号，并根据信号的内容和参数来调整LED灯珠的亮度、颜色以及闪烁等效果。

LED大灯解码器的实用性如何？

LED大灯解码器在现代汽车设计中不可或缺。由于不同车辆厂商采用的LED大灯控制协议和信号格式不同，无法直接兼容其他车型的LED大灯。因此，LED大灯解码器的引入使得不同型号和品牌的车辆都能使用其自带的LED大灯。

此外，LED大灯解码器还可以提供灯光效果的个性化定制。例如，它可以根据用户的设定，实现灯光的自动调节、闪烁模式的切换、灯光效果的同步等功能。这些功能为车辆增添了更多的个性化和安全性。

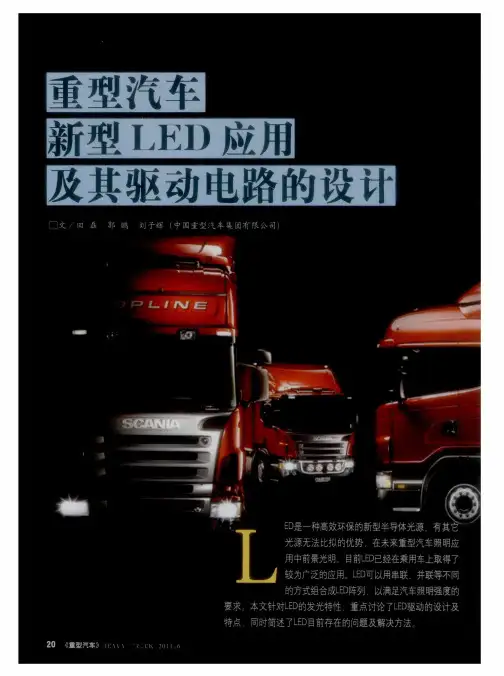

１　汽车车灯作用及要求　目前，重型汽车作为一种广泛参与　交通行为的交通工具，行车安全引起了　社会广泛的关注。据不完全统计，各种　汽车在夜晚或自然光线不足的情况下行　驶的里程占总行驶里程的２５％，而在此间　发生的交通事故占到总事故的４０％，并且　一半以上的伤亡事故发生在夜间。特别　是重型商用汽车其发生事故造成的危害　可能会更加严重，需要在技术设计和应　用方面引起更多的重视。　车外照明灯及信号灯作为汽车安全　行驶的关键部件，必须满足下列条件：　①汽车照明灯点亮无延迟，响应时间更　快，给驾驶员更多的反应时间；②照明　亮度强，在夜间或自然光线不足的情况　下提高驾驶员的视野，同时使车外信号　灯的指示作用更强；③高耐震，工作可　靠性高，避免因照明故障引起的意外事　故；④节能，能够有效减少废气的排放　量，保护环境；⑤基于汽车整体美观性　要求，车灯设计要实用美观。　２新型ＬＥＤ灯在重型汽车上的应用　２．１　ＬＥＤ的工作原理　ＬＥＤ是特殊的二极管，是一种通过　掺杂等手段形成ＰＮ结的半导体器件。当　满足二极管导通条件时，电流流过　ＬＥＤ，以光和热的形式释放出能量。　ＬＥＤ是电流控制的电流型元件，其发光　强度主要依据通过的电流大小，正向导　通时，其压降非常高，而且本身具有一　定的波动范围。　由于ＬＥＤ没有红外线及紫外线的辐　射，其消耗的能量除转换为光能外几乎　都是热能，且只能以热传导的形式传　出。因此，ＬＥＤ在工作时，结温会逐渐　升高。而ＬＥＤ是具有负温度系数的器　件，流过ＬＥＤ的电流会随温度升高而增　大，这就形成了正反馈，造成结温的进一　步升高。如不加控制，就会烧毁ＬＥＤ。　ＬＥＤ的热学参数与ＰＮ结的结温有很大关　系，主波长与温度的关系如下式：　ｒａｐ（Ｔ１）＝ｍ０（Ｔ０）＋３Ｔｇ＃０．１ｎｍ／℃　由上式可知，每当ＬＥＤ结温升高１０℃　时，主波长（人眼能够观察到的）就会向长　波漂移ｌｎｍ（１ｎｍ＝１０－９ｍ），导致ＬＥＤ亮　度下降，出现光衰。因此，个别ＬＥＤ过热　就会造ｆ￣ＬＥＤ阵列发光的均匀性变差。　２．２　ＬＥＤ在汽车上应用的优势　ＬＥＤ被称为新光源，原因在于ＬＥＤ　具备点光源与固态光源的特性。因此，　具有其它照明光源无法比拟的优点。　（１）ＬＥＤ寿命理论上可达１Ｏ万小时，　实际寿命也可达到２万小时以上，比一般　白炙灯泡的１０００４＇时、日光灯具的１万小　时更具优势，在汽车使用寿命期间一般　无须更换。　（２）点亮无延迟，响应时间更快。　ＬＥＤ的启动时间仅为几十纳秒，启动时　间较白炽灯泡大大缩短。　（３）在光线亮度高、自然光线可见度　低的情况下，大大降低汽车事故发生　率；基本上无辐射，属于“绿色光源”。　（４）ＬＥＤ占用体积小，　结构简单，　高耐震，设计者可以随意变换灯具模　式，令汽车造型多样化，满足不同消费　者需求。　（５）ＬＥＤ光源受电压变化的影响远远　小于白炽灯泡，显示了卓越的安全性和　可靠性，同时消耗的能量较同光效的白　炽灯减少８０％，非常节能。　基于上述优势，Ｕ　可以在汽车照明　中广泛应用，但单个ＬＥＤ无法满足汽车照　明强度的要求，必须多个串联、并联或串　并联成ＬＥＤ阵列使用，如图１所示。　图１　ＬＥＤ组合成的照明光源　２．３　ＬＥＤ驱动的设计　ＬＥＤ驱动方式可采用电阻限流、线　性稳压器和开关型变换器３类。电阻限流　方案适用于效率低的应用场合，所以对　效率要求极高，输入电压范围宽的汽车　！！！虽遮过■　照明上不采用此方法；线性稳压器适用　于低电流或ＬＥＤ正向压降稍低于电源电　压的场合，但同样存在效率和输入电压　范围小的问题；开关型变换器具有电路　拓扑灵活、效率高和输入电压宽的特　性。因此，综合考虑工作效率、安装尺　寸、静态电流、工作电压、噪声和输出　调节等因素后，驱动电路多采用开关型　变换器。开关变换器拓扑结构分为　Ｂｕｃｋ、Ｂｏｏｓｔ及Ｂｕｃｋ－Ｂｏｏｓ等方式。目前　来看，ＬＥＤ应用在汽车照明上，其驱动　电源必然是铅酸蓄电池。　因为蓄电池的输入电压范围会与正　常的范围有很大的出入，因此驱动电路　一般用Ｂｕｃｋ－Ｂｏｏｓｔ拓扑结构满足ＬＥＤ阵　列对电压要求。此电路拓扑结构直流增　益（输出电压与输入电压之比）与占空比　Ｄ（一个开关周期内，开通时间与周期的　比值）有关。当电池电压低于ＬＥＤ所需电　压时，调节Ｄ＞０．５，使电路处于升压状　态；当电池电压高于ＬＥＤ所需电压时，　调节Ｄ＜０．５，使电路处于降压状态。　ＬＥＤ是电流控制的电流型元件，亮度与　流过的电流成正比。如果ＬＥＤ不是恒流　驱动，通过的电流波动时，即使电压恒　定也会造成ＬＥＤ的亮度变化。为保证亮　度稳定可靠，ＬＥＤ需要恒定的电流来驱　动，而且还需要在任何情况下都能将纹　波电流控制在可接受的水平。所以，　ＬＥＤ驱动电路的输出必须是恒流输出而　非恒压输出。可以设计ＬＥＤ￣ｇ动电路原　理图，如图２所示。　由图２可知，Ｂｕｃｋ－Ｂｏｏｓｔ电路将蓄　电池电能变换后对ＬＥＤ阵列供电，采样　电路对流过ＬＥＤ的电流采样，将信号传　到控制电路。控制电路分析采样信息，　调节Ｂｕｃｋ－Ｂｏｏｓｔ电路中开关管的占空　图２　ＬＥＤ驱动原理图　２０１１．６　ＨＥＡＶＹ　ＴＲＵＣＫ（（重型汽车》２１

远近光一体led大灯原理

LED大灯是一种采用LED作为光源的车灯，它具有亮度高、能效高、寿命长等优点，逐渐取代了传统的卤素大灯和氙气大灯，成为了汽车照明领域的主流技术。

LED大灯实现远近光一体的原理主要有两种方式，分别是电子控制和光学控制。

第一种方式是通过电子控制来实现远近光一体。LED大灯的光源是由多个LED芯片组成的，每个LED芯片都有自己的电流控制电路。在远光模式下，电流控制电路将向每个LED芯片提供较大的电流，使得每个LED芯片都能发出较强的光束，从而实现较远的照明距离。而在近光模式下，电流控制电路将向每个LED芯片提供较小的电流，使得每个LED芯片发出的光束较弱，从而实现较短的照明距离。通过电子控制LED芯片的电流大小，就可以实现远近光一体的切换。

第二种方式是通过光学控制来实现远近光一体。LED大灯的光源通过特殊的光学透镜进行聚焦和散射。在远光模式下，透镜会将光线聚焦成一个较为集中的光束，从而实现较远的照明距离。而在近光模式下，透镜会将光线散射成一个较为广泛的光束，从而实现较短的照明距离。通过调整透镜的结构和形状，就可以实现远近光一体的切换。

无论是电子控制还是光学控制，LED大灯都需要通过车辆的电气系统来实现远近光一体的切换。一般情况下，车辆的前大灯都会配备一个远近光切换的开关，驾驶员可以根据需要来切换远近光模式。当驾驶员将开关切换到远光模式时，电子控制或光学控制系统会自动将LED大灯切换到远光模式，以提供较远的照明距离。而当驾驶员将开关切换到近光模式时，LED大灯会自动切换到近光模式，以提供较短的照明距离，避免对前方车辆或行人造成眩光。

总结一下，LED大灯实现远近光一体的原理可以通过电子控制和光学控制来实现。通过调整LED芯片的电流大小或调整透镜的结构和形状，就可以实现LED大灯在远光模式和近光模式之间的切换。驾驶员可以通过车辆的远近光切换开关来控制LED大灯的工作模式，以满足不同行驶条件下的照明需求。LED大灯凭借其亮度高、能效高、寿命长等优点，已成为汽车照明领域的主流技术，并逐渐取代了传统的卤素大灯和氙气大灯。
