灰土挤密桩基施工方案

灰土挤密桩施工方案

灰土挤密桩用以消除黄土地基的湿陷性，适用于处理地下水位以上的湿陷性黄土、素填土和杂填土等地基。处理深度宜为5-15m，是湿陷性黄土地基常用的处理方法之一，因此在我国西北及华北等黄土地区已广泛应用。

灰土挤密桩法是利用柴油锤打桩机锤击沉管挤压成孔，使桩间土得以挤密，用灰土填入桩孔内分层夯实形成灰土桩，并与桩间土组成复合地基的地基处理方法。

一、施工前的准备工作

1、材料要求

土料：可采用素黄土及塑性指数大于4的粉土，有机质含量小于5%，不得使用耕植土;土料应过筛，土块粒径不应大于15mm。

石灰：选用新鲜的块灰，使用前7d消解并过筛，不得夹有未熟化的生石灰块粒及其他杂质，其颗粒径不应大于5mm，石灰质量不应低于二级标准，活性Ca+MgO的含量不少于60% 。

对选定的石灰和土进行原材料和土工试验，确定石灰土的最大干密度、最佳含水量等技术参数。拌合采用集中拌合设备，确保充分拌合及颜色均匀一致，灰土的夯实含水量宜控制在最佳含水量±2%之间，边拌合边加水，确保灰土的含水量为最优含水量。

2、主要机具设备

成孔设备 灰土拌合机 夯实锤(不小于1.5吨)

3、 作业准备 施工场地进行平整，对桩机运行的松软场地进行预压处理，场地形成横坡，做好临时排水沟，保证排水畅通。

轴线控制桩及水准点桩已经设置并编号。经复核，桩孔位置已经放线并钉标桩定位或撒石灰。

二、灰土挤密桩施工

首先做试验桩：

要求灰土桩在大面积施工前，要进行试桩施工，以确定施工技术参数。施工过程中要求监理人员全程旁站，灰土拌合、成孔、孔间距及回填灰土都严格按照要求进行施工。要求在挤密前、后分别做出下列试验数据。 一般设计要求，桩体压实度不小93%。

试验桩要得出的参数：压实度、夯锤落距 、夯击次数、每层填土厚度

1、施工顺序：根据相关规定及技术要求，灰土挤密桩施工顺序为采用先里排后外排，隔排隔桩跳打法施工。

2、工艺流程：

场地平整→放线定桩位→桩机就位→成孔→夯填→检验

太原田和食品集团生鲜加工车间及仓库项目附属工程 A段灰土挤密桩施工方案

- 0 - 一：工程概述

1.1、工程名称：生鲜加工车间及仓库项目附属工程

建设单位：太原田和食品集团有限公司

设计范围内 A段±0。000绝对标高789。5m 。，设计采用3：7灰土挤密桩进行地基处理，以消除全部湿陷性.

1。2、场地施工自然条件及岩土特征

本工程位于生鲜加工车间北侧，施工场地宽阔平坦，交通运输便利，施工用水、电已具备条件，三通一平已满足开工要求,施工道路由甲方负责开通.场地自然条件及岩土特征由岩土工程勘察报告可知勘察期间勘探深度范围内未见地下水。

A段场地为非自重湿陷性黄土，土类别Ⅱ级。

1.3、主要设计要求

该项目设计灰土挤密桩主要参数如下:桩径400mm ,桩间距900mm，正三角形布桩，A段桩长5。5m，有效桩长5.0m，设计桩数2553根，要求桩体平均压实系数不小于0.97，桩间土经成孔挤密后,要求平均挤密系数不小于0。93.处理后的复合地基承载力特征值不小于180KPa。

1。4施工及检测要求

1.4。1在施工过程中严格遵守：

1、《建筑地基处理技术规范》（JGJ79—2012)

2、《建筑地基基础工程施工质量验收规范》(GB50202—2013)

3、《建筑工程施工质量验收统一标准》（GB50300—2013) 太原田和食品集团生鲜加工车间及仓库项目附属工程 A段灰土挤密桩施工方案

- 1 - 4、《建设工程施工现场供电安全规范》（GB50194—2014）

1.4。2施工技术要求：

1、桩孔中心距允许偏差为桩距的±5％;

2、桩孔垂直度偏差不宜大于±1％;

1.4。3质量检测要求：

1、复合地基承载力检验采用复合地基静载荷试验，复合地基承载力特征值不小于180KPa；

2、桩间土的检测,探井取样对黄土湿陷性进行评价，探井数量不少于总桩数的0.3％。

灰 土 挤 密 桩

施

工

方

案

山西鑫必成地质工程有限公司

一 施工组织设计编制依据

根据建设方提供的设计图纸、文件及现场调研结果，依据以下规范、规程、法规文件编写该施工组织设计。

1. 设计图纸；

2. 岩土工程勘察报告书；

3.《建筑桩基技术规范》JGJ94-2008；

4.《建筑桩基检测技术规范》JGJ106－2003；

5. 《湿陷性黄土地区建筑规范》GB50205－2004；

6. 《建筑地基处理技术规范》JGJ79-2002；

7．《孔内深层强夯法技术规程》CECS197:2006；

8.《建筑地基基础工程施工质量验收规范》GB50202－2002；

9.《挤密桩法处理地基技术规程》DBJ61-2-2006；

10.《建筑工程施工质量验收统一标准》GB50300-2001；

11.《施工现场临时用电安全技术规范》JGJ46-88；

12.《建设工程文件归档整理规范》GB/T50328-2001。

二、主要设计技术要求

2:8灰土挤密桩，成孔孔径均为Φ400，夯扩后桩径≥Φ550，有效桩长6.5m；本工程所有桩采用柴油锤成孔，重锤夯扩，机械筛土拌合灰土。

三、施工方案及施工工艺流程

1、施工工艺

根据我公司以往的施工经验，结合本工程的实际情况，采用三台柴油锤桩机成孔，3台重锤夯扩。

2、施工前期现场准备

(1) 熟悉地质情况，分析地质结构；

(2) 熟悉桩位平面布置图，对建设单位交付的平面布置图中数据进行仔细检查核对，理解设计意图；

(3) 按施工要求布置好供水、供电及排水系统；

(4) 施工前应复核测量基准线及水准点，并通知规划部门验收，做好保护基准线和水准点工作。

(5) 开工前，必须进行施工人员技术与安全交底，所有人员须做到”三证”齐全；

(6) 对遇到人防等较大地下障碍物时, 应及时汇报甲方协商解决。

3、主要工艺流程

灰土挤密桩施工工艺流程如下：

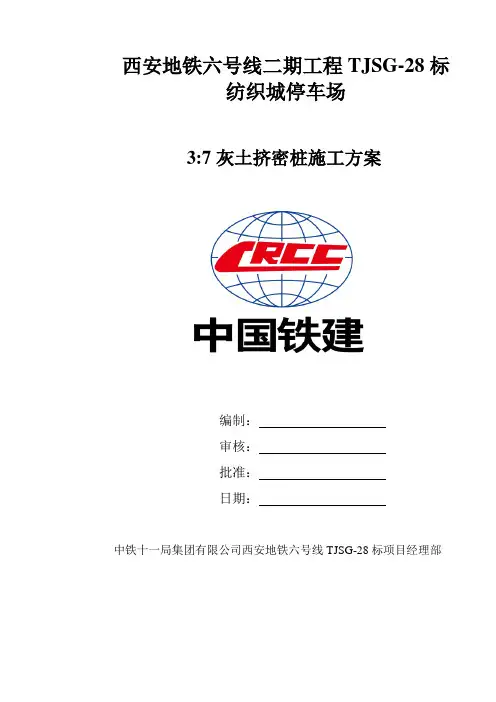

西安地铁六号线二期工程TJSG-28标

纺织城停车场

3:7灰土挤密桩施工方案

编制：

审核：

批准：

日期：

中铁十一局集团有限公司西安地铁六号线TJSG-28标项目经理部 西安地铁六号线二期工程TJSG-28标纺织城停车场工程 灰土挤密桩试桩方案

1 目 录

一、工程概况 ········································································································ 2

二、3:7灰土挤密桩分项工程概况 ··············································································· 2

三、编制依据及原则 ······························································································· 2

四、定位放线 ········································································································ 3

五、三七灰土挤密桩设计要求及目的 ·········································································· 3

六、施工工艺及施工顺序 ························································································· 4
