燃气热水锅炉安装施工方案

  • 格式：docx
  • 大小：37.24 KB
  • 文档页数：3

一、工程概况

本工程为燃气热水锅炉安装工程，主要包括锅炉本体及其附属设备、室内管道、电气仪表的安装。工程地点为XX市XX区XX路XX号，工程规模为XX平方米，安装一台燃气热水锅炉。

二、编制依据

1. 《锅炉安全技术监察规程》

2. 生产厂家使用说明书

3. 本单位安装同类设备的施工经验

4. 相关国家及行业标准

三、施工工期

开工日期：XXXX年XX月XX日

竣工日期：XXXX年XX月XX日

四、劳动力安排

电焊工2人、电工1人、管工1人、钳工1人、其他工2人。

五、施工机具

电焊机2台、氧炔工具1套、无齿锯1台、手砂轮1台、角磨机2台、1吨倒链2台、其他小型工具若干。

六、施工程序

1. 施工准备

（1）施工现场应具备临时用电、用水条件，并确保安全；

（2）熟悉施工图纸，了解工程概况，掌握施工工艺；

（3）对施工人员进行技术交底和安全教育。

2. 锅炉本体安装

（1）根据施工图纸和设备尺寸，确定锅炉基础位置； （2）浇筑锅炉基础，确保基础水平、垂直度符合要求；

（3）将锅炉吊装至基础上，进行炉体找正找平；

（4）连接锅炉本体与烟道、烟囱等部件。

3. 管道安装

（1）按照设计要求，选择合适的管道、管件、阀门等；

（2）对管道、管件、阀门进行质量检查，确保符合要求；

（3）进行管道的安装，包括主管道、支管道、回水管道等；

（4）安装阀门，并进行强度和严密性试验。

4. 电气仪表安装

（1）按照设计要求，选择合适的电气仪表；

（2）对电气仪表进行质量检查，确保符合要求；

（3）进行电气仪表的安装，包括控制柜、温度计、压力表等；

（4）进行电气仪表的调试，确保其正常工作。

5. 系统调试

（1）进行锅炉点火试验，确保锅炉燃烧稳定；

（2）进行热水循环试验，确保系统正常运行；

（3）对锅炉及附属设备进行试运行，确保各项指标符合要求。

七、施工注意事项

1. 严格遵守《锅炉安全技术监察规程》等相关规定；

2. 施工过程中，确保安全、文明施工；

3. 加强施工现场管理，确保工程质量；

4. 定期对施工人员进行安全教育培训。

八、施工验收 1. 施工完毕后，对锅炉及附属设备进行自检；

2. 邀请相关单位进行竣工验收，确保工程质量符合要求。

本施工方案旨在确保燃气热水锅炉安装工程的顺利进行，提高施工质量，保障施工安全。在施工过程中，需严格按照方案执行，确保工程顺利进行。

合集下载

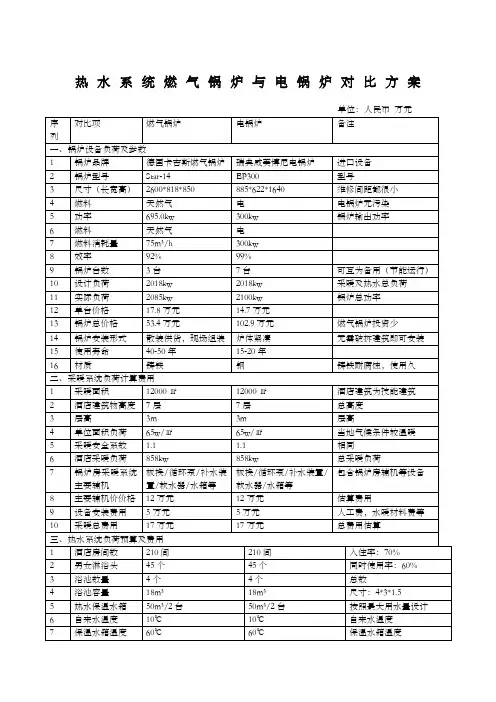

燃气锅炉与电锅炉热水对比方案

燃气锅炉与电锅炉热水对比方案

热水系统燃气锅炉与电锅炉对比方案

单位：人民币 万元

序列 对比项 燃气锅炉 电锅炉 备注

一、锅炉设备负荷及参数

1 锅炉品牌 德国卡吉斯燃气锅炉 瑞典威美博尼电锅炉 进口设备

2 锅炉型号 Star-14 EP300 型号

3 尺寸（长宽高） 2600*818*850 885*622*1640 维修间距都很小

4 燃料 天然气 电 电锅炉无污染

5 功率 695.0kw 300kw 锅炉输出功率

6 燃料 天然气 电

7 燃料消耗量 75m³/h 300kw

8 效率 92% 99%

9 锅炉台数 3台 7台 可互为备用（节能运行）

10 设计负荷 2018kw 2018kw 采暖及热水总负荷

11 实际负荷 2085kw 2100kw 锅炉总功率

12 单台价格 17.8万元 14.7万元

13 锅炉总价格 53.4万元 102.9万元 燃气锅炉投资少

14 锅炉安装形式 散装供货，现场组装 炉体紧凑 无需破拆建筑即可安装

15 使用寿命 40-50年 15-20年

16 材质 铸铁 钢 铸铁耐腐蚀，使用久

二、采暖系统负荷计算费用

1 采暖面积 12000㎡ 12000㎡ 酒店建筑为技能建筑

2 酒店建筑物高度 7层 7层 总高度

3 层高 3m 3m 层高

4 单位面积负荷 65w/㎡ 65w/㎡ 当地气候条件较温暖

5 采暖安全系数 1.1 1.1 相同

6 酒店采暖负荷 858kw 858kw 总采暖负荷

7 锅炉房采暖系统主要辅机 板换/循环泵/补水装置/软水器/水箱等 板换/循环泵/补水装置/软水器/水箱等 包含锅炉房辅机等设备

8 主要辅机价价格 12万元 12万元 估算费用

9 设备安装费用 5万元 5万元 人工费，水暖材料费等

10 采暖总费用 17万元 17万元 总费用估算

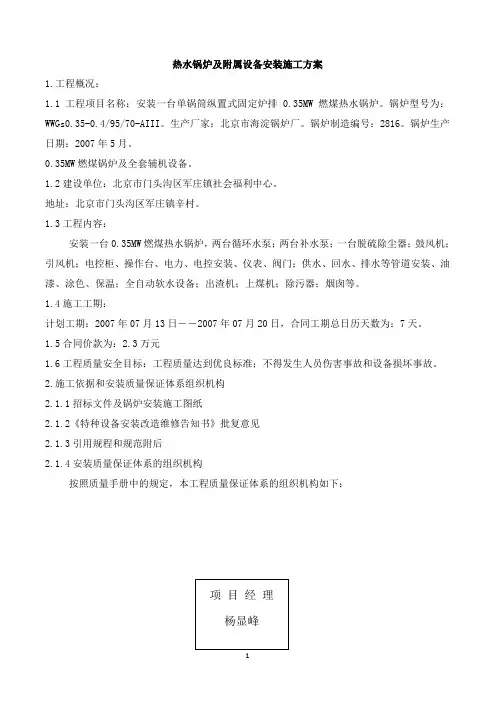

燃煤热水锅炉安装施工方案

燃煤热水锅炉安装施工方案

1 热水锅炉及附属设备安装施工方案

1.工程概况：

1.1工程项目名称：安装一台单锅筒纵置式固定炉排0.35MW燃煤热水锅炉。锅炉型号为：WWGs0.35-0.4/95/70-AIII。生产厂家：北京市海淀锅炉厂。锅炉制造编号：2816。锅炉生产日期：2007年5月。

0.35MW燃煤锅炉及全套辅机设备。

1.2建设单位：北京市门头沟区军庄镇社会福利中心。

地址：北京市门头沟区军庄镇辛村。

1.3工程内容：

安装一台0.35MW燃煤热水锅炉，两台循环水泵；两台补水泵；一台脱硫除尘器；鼓风机；引风机；电控柜、操作台、电力、电控安装、仪表、阀门；供水、回水、排水等管道安装、油漆、涂色、保温；全自动软水设备；出渣机；上煤机；除污器；烟囱等。

1.4施工工期：

计划工期：2007年07月13日――2007年07月20日，合同工期总日历天数为：7天。

1.5合同价款为：2.3万元

1.6工程质量安全目标：工程质量达到优良标准；不得发生人员伤害事故和设备损坏事故。

2.施工依据和安装质量保证体系组织机构

2.1.1招标文件及锅炉安装施工图纸

2.1.2《特种设备安装改造维修告知书》批复意见

2.1.3引用规程和规范附后

2.1.4安装质量保证体系的组织机构

按照质量手册中的规定，本工程质量保证体系的组织机构如下：

项 目 经 理

杨显峰 2

2.2施工准备

2.2.1组织相关人员参加技术交底后会，并认真做好记录。

2.2.2锅炉设备外观应完无损，炉墙绝热层无空鼓，无脱落，炉拱无裂纹，无松动，受压元件可见部位无变形，无损坏。

2.2.3锅炉配套附件和附属设备应齐全完好，并符合要求，根据设备清单对所有设备及零部件进行清点验收。对缺损件应做记录并及时解决。清点后应妥善保管。

2.2.4各种金属管材、型钢、仪表阀门及管件的规格、型号符合设计要求，并符合产品出厂质量标准，外观质量良好，不得有损伤、锈蚀或其它表面缺陷。 质保工程师

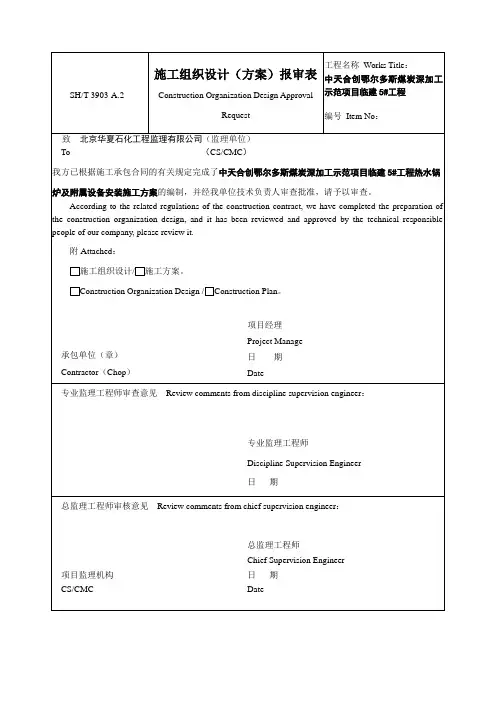

燃煤热水锅炉安装施工方案 2

燃煤热水锅炉安装施工方案 2

SH/T 3903-A.2 施工组织设计（方案）报审表

Construction Organization Design Approval

Request 工程名称 Works Title：

中天合创鄂尔多斯煤炭深加工示范项目临建5#工程

编号 Item No：

ZTHC-BHX-94-SZ-001 致 北京华夏石化工程监理有限公司（监理单位）

To （CS/CMC）

我方已根据施工承包合同的有关规定完成了中天合创鄂尔多斯煤炭深加工示范项目临建5#工程热水锅炉及附属设备安装施工方案的编制，并经我单位技术负责人审查批准，请予以审查。

According to the related regulations of the construction contract, we have completed the preparation of

the construction organization design, and it has been reviewed and approved by the technical responsible

people of our company, please review it.

附Attached：

施工组织设计/施工方案。

Construction Organization Design /Construction Plan。

承包单位（章）

Contractor（Chop） 项目经理

Project Manage

日 期

Date

专业监理工程师审查意见 Review comments from discipline supervision engineer：

热水锅炉安装施工方案

热水锅炉安装施工方案

淄博绿齐生物科技有限公司

农商行取暖热水炉安装工程

施

工

方

案

编制人：

审批人：

淄博绿齐生物科技有限公司

2016年10月15日

目 录

一、编制依据

二、工程概况

三、施工准备

四、锅炉安装施工方案

五、质量控制计划及措施

六、安全措施

一、编制依据

本工程参照执行的规范标准《特种设备安全监察条例》、《热水锅炉安全技术监察规范》、《工业锅炉安装工程施工及验收规范》GB50273-98、《压缩机、风机、泵安装工程施工及验收规范》GB50275-98、《工业管道工程施工及验收规范》金属管道GB50235-97、《现场设备、工业管道灶接工程施工及验收规范》GB50236-98。

二、工程概况

（一）工程简介

1、工程名称：临淄地税所热水锅炉安装工程

2、工程地点：临淄地税所锅炉房

3、锅炉房布置：本锅炉房主体为单层布置。

（二）工程特点

1、设备优良、工艺先进、系统布置

（1）锅炉选用绿齐公司的LQ-RSL-.24锅炉一台。

（2）减速机XBL22A型,功率0.75KW 。

（3）鼓风机：4-72No.4A型,功率0.3KW。

（4）锅炉上煤机：FSG型,功率1.1KW。

（5）锅炉出渣机：GBL-03型, 功率1.1KW。

（6）锅炉引风机Y5-47No.6.3C型, 功率22KW。

以上均由锅炉制造厂提供

2、锅炉供货状态：锅炉整体快装出厂、体积大、重量大。

（三）施工进度计划及工期保证措施

本工程根据甲方要求工期，工期天数为15天，根据自己实际工作效率及安装能力，进度计划作如下安排：

锅炉就位：1天。

辅机及烟风道安装：3天。

管道及泵房的安装：3天。

水压试验：0.5天。

烘煮炉试运行：7天。

总体验收：0.5天。

（四）工程主要系统及设备特点

锅炉额定热功率：2.8MW，额定出水温度：95℃，额定回水温度：70℃ 设计燃烧：生物质； 烟囱直径400mm,烟囱弯头90度 ， 工作压力：0.3Mpa，烟气黑度：小于林格曼I级 水压试验压力：1.05MPa出水管直径：DN76 回水管直径：DN150锅炉总重： 32.5t锅炉运输尺寸：9.209×2.64×3.607 m×m×m锅炉安装尺寸：9.91×4.54×4.637 m×m×m 2、锅炉给水系统原水进入离子交换器进行水处理，生产软化水至水箱储备，储备软化水由补水泵送入锅炉循环系统。
