Proteus软件使用方法 一

2008-11-18 20:47

Proteus软件是Labcenter Electronics公司的一款电路设计与仿真软件，它包括ISIS、ARE模块，ARES模块主要用来完成PCB的设计，而ISIS模块用来完成电路原理图的布图与仿真。的软件仿真基于VSM技术，它与其他软件最大的不同也是最大的优势就在于它能仿真大量的单片比如MCS-51系列、PIC系列等等，以及单片机外围电路，比如键盘、LED、LCD等等。通过P件的使用我们能够轻易地获得一个功能齐全、实用方便的单片机实验室。

本文中由于我们主要使用Proteus软件在单片机方面的仿真功能，所以我们重点研模块的用法，在下面的内容中，如不特别说明，我们所说的Proteus软件特指其ISIS 在进行下面的操作前，我先说明一点：我的Proteus版本是7.1，如果你使用的以前的版本，可能你发现在鼠标操作上会略有不同。这主要表现在6.9以前的版本鼠标的作用与一般软件刚好相反，而7.0以后已经完全改过。

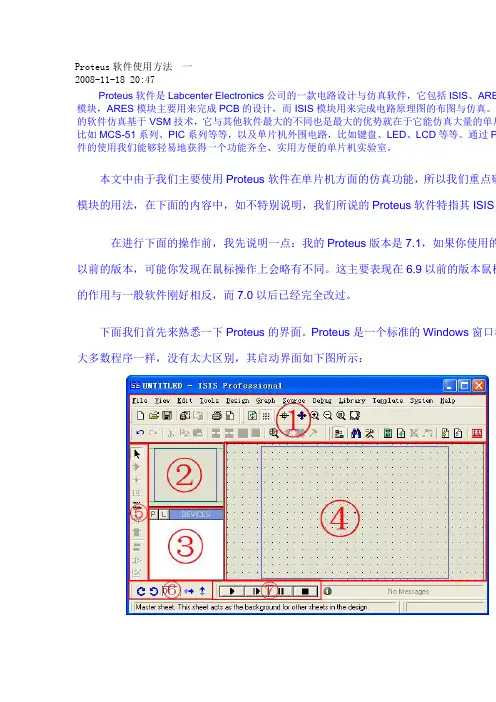

下面我们首先来熟悉一下Proteus的界面。Proteus是一个标准的Windows窗口程大多数程序一样，没有太大区别，其启动界面如下图所示：

如图中所示，区域①为菜单及工具栏，区域②为预览区，区域③为元器件浏览区，为编辑窗口，区域⑤为对象拾取区，区域⑥为元器件调整工具栏，区域⑦为运行工具条下面我们就以建立一个和我们在Keil简介中所讲的工程项目相配套的Proteus工程详细讲述Proteus的操作方法以及注意事项。

首先点击启动界面区域③中的“P”按钮（Pick Devices，拾取元器件）来打开“Pick D（拾取元器件）对话框从元件库中拾取所需的元器件。对话框如下图所示：

在对话框中的“Keywords”里面输入我们要检索的元器件的关键词，比如我们要选择使用的AT89C51，就可以直接输入。输入以后我们能够在中间的“Results”结果栏里面们搜索的元器件的结果。在对话框的右侧，我们还能够看到我们选择的元器件的仿真模脚以及PCB参数。

Proteus 6.9 SP4中文汉化版

使用说明

□ 唐声福

中南大学信息科学与工程学院自动化所320实验室 ISIS 6

Professional

目 录

第一章 概述 ............................................................................. 1

一、启动Proteus ISIS .............................................................. 2

二、工作界面简介 .................................................................... 2

三、先睹为快 ........................................................................... 3

第二章 基本操作 ..................................................................... 5

一、图形编辑窗口 .................................................................... 5

二、预览窗口 ........................................................................... 6

三、对象选择器窗口 ................................................................. 7

四、绘图工具栏 ........................................................................ 7

Proteus 软件应用

（一） Proteus制版流程：

绘制原理图--电器规则检测--生成网络表--将网络表导入ARES—系统参数设置--绘制PCB板框的大小--选则自动布局--设计规则管理器设置【POWER:T25,V50 SIGNAL:T10,V40 】--布线（自动或手动）--自动调整 --PCB敷铜--PCB输出【输出--Gerber输出--设置相应层，输出--Gerber视图--可查看刚才输出的文件】。

（二） 库元件说明

元件分类 元件子类

Analogy ICs 模拟芯片 Amplifiers 放大器

Comparators 比较器

Display Drivers 显示驱动器

Filters 过滤器

Multiplexers 数据选择器

Regulators 稳压器

Timers 定时器

Voltage References 基准电压

Miscellaneous 杂类

Capacitors 电容 Animated 可动态显示冲放电电容

Audio Grade Axial 音响专用轴线电容

Axial Lead Polypropene 轴线聚苯烯电容

Axial Lead Polypropene 轴线聚苯乙烯电容

Ceramic Disc 瓷片电容

Decoupling Disc 去耦片状电容

Generic 普通电容

High Temp Radial 高温径线电容

High Temperature Axial Electrolytic 高温轴线电解电容

Metallised Polyester Film 金属化聚酯膜电容

Metallised Polyester 金属化聚烯电容

Metallised Polyester Film 金属化聚烯膜电容

Miniture Electrolytic 小型电解电容

Multilayer Metallised Polyester Film 多层金属化聚酯膜电容

任务二 Proteus的使用简介

技能目标：

1、初步认识Proteus

2、掌握元器件的查找，放置与连线

知识储备：

下面对Proteus软件作一简单介绍。

Proteus是英国Labcenter公司开发的EDA工具软件，它集合了原理图设计、电路分析与仿真、单片机代码级调试与仿真、系统测试与功能验证以及PCB设计完整的电子设计过程。Proteus ISIS是智能原理图输入系统，利用该系统既可以进行智能原理图设计、绘制和编辑，又可以进行电路分析与实物仿真。尤为突出的是，它是到目前为止最适合单片机系统开发使用的设计与仿真平台。

Proteus ISIS运行于Windows操作系统上，其主要特点如下：

1、具有强大的原理图绘制功能。

2、实现了单片机仿真和SPICE电路仿真相结合。Proteus ISIS具有模拟电路仿真、数字电路仿真、单片机及其外围电路组成的系统的仿真、RS-232动态仿真、I2C调试器、SPI调试器、键盘和LCD系统仿真等功能，有示波器、信号发生器等多种虚拟仪器。

3、提供软件调试功能。Proteus ISIS具有全速、单步、设置断点等调试功能，可以观察各个变量、寄存器等的当前值，支持第三方的软件编译和调试环境，如Keil C51 μVision2、MPLAB IDE等软件。

4、支持主流单片机系统的仿真。目前支持的单片机类型有：68000系列、8051系列、AVR系列、PIC12系列、PIC16系列、PIC18系列、Z80系列、HC11系列以及各种外围芯片。

总之，该软件是一款集单片机和SPICE分析于一身的仿真软件，功能极其强大。

一、启动Proteus ISIS

在计算机上安装好PROTEUS(7.5版本)后，双击桌面上的ISIS 7

Professional图标或者通过选择屏幕左下方的“开始”\“程序”\“Proteus 7

Professional”\“ISIS 7 Professional”，启动Proteus软件，出现如图1所示的画面，表明进入Proteus ISIS集成环境。
