. 第一章 编制依据和原则

1.1编制依据

1．《混凝土结构设计规范》（GB50010-2010）

2．《起重机设计规范》（GB3811）

3．《起重机械安全规程》（GB6067）

4．《通用门式起重机》（GB/T14406 ）

5．《桥式和门式起重机制造及轨道安装公差》（GB/T10183）

6．《起重设备安装工程施工及验收规范》（GB50278 ）

7.《混凝土结构后锚固技术规程》（JGJ145-2004 ）

8.45T门式起重机设计参数

9.《建筑地基基础设计规范》（GB50007-2002）；

10.《砼结构设计规范》（GB50010-2002）；

11.《建筑桩基技术规范》(JGJ94-2008)；

1.2编制原则

1、施工计划安排合理，施工进度安排均衡、高效。

2、严格贯彻“安全第一”的原则，针对风险细化安全技术措施，预防和杜绝安全事故的发生。

3、严格按照ISO9000标准质量体系进行质量程序控制，对施工过程实行动态管理。

4、加强施工管理，提高生产效率，降低工程造价。

5、确保龙门吊运行安全。

第二章 工程概况

2.1工程简介

成都地铁十号线一期工程土建四标为华金区间风井至金花站检修库盾构区间，右线起止点里程YDK5+617.704～YDK7+151.363，区间全长1533.659m；左线起止点里程ZDK5+634.803～ZDK7+197.331，区间全长1562.501m。盾构机从中间风井始发，向大里程方向行进，在金花站检修库吊出。

正线穿越厂房、新苗村住宅区等建筑物群，平行绕城高速公路方向向西北方向，在YDK7+013～YDK7+100处斜穿绕城高速（K48+216.80～K48+317）到达金花.

. 站。区间共投入两台盾构机分别为中铁装备137#、66#。区间设置两处联络通道，分别在YDK6+179.787和YDK6+665.206，其中YDK6+179.787处为联络通道兼废水泵房。线间距9.3m～20.03m，结构最小覆土埋深9m，最大覆土埋深13m，盾构隧道主要位于密实砂卵石层。

图2-1-1盾构区间隧道位置示意图

2.2工程地质

本区间地表表层多为第四系全新统人工填土（Q4ml）覆盖夹杂砖屑、卵石角砾等，其下为第四系全新统冲积层（Q4al）粉质粘土、粉土、卵石土夹粉细砂及漂石，斜穿绕城高速区间段地层主要有<1-1>、<1-2>、<2-2>、<2-4-2>、<6-3>、<2-1>、<2-3-1>，隧道地层以密实卵石土为主。

2.3水文地质

根据成都区域水文地质资料及地下水的赋存条件，本区间地下水主要有两种类型：一是赋存于黏性土、粉土层之上填土层的上层滞水，二是第四系黏性土，粉土、砂土、卵石土层的孔隙潜水。

第三章 基础设计

3.1龙门吊基础布设简介

如下图所示，45吨龙门吊南北侧轨道梁均改造为钢筋混凝土结构。 .

.

图3.1-1 龙门吊轨道示意图

45T龙门吊参数：

1）设备名称：门式起重机。

2）设备跨距：跨度：24米，两侧悬臂：8.7米。

3）起重质量：主钩45吨，副钩5吨。

4）起重高度：地面10米，井道下35米。

5）运行速度：1档3m/min，5档35m/min.

6）起升速度：5档变频调速，1档1.14m/min，5档11.4m/min。具有点动控制功能。

7）总重量：137吨。

8）操作形式：闭式空操。

9）工作环境室外露天。

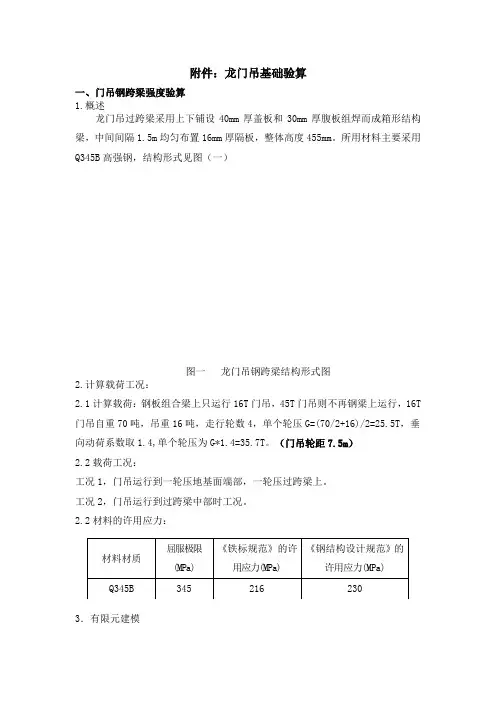

3.2 45t龙门吊地梁设计

龙门吊基础由地基梁、垫层与基础组成，本次使用45t龙门吊，龙门吊自重为137t，一边悬臂8.7m，单个轮压计算模型如下图所示：

图3.2-1 轮压计算模型图 .

. 计算模型

8.7×45+N2×24=137×12,得N2=52.2t

N1+N2=182t,得N1=129.8t

单侧最大轮压为129.8t，因此单个轮压为64.9t施工过程中考虑施工安全系数为1.25，则单侧最大轮压为162.25t（即1622.5kN），单侧单个最大轮压为81.1

t，即811kN。中间两个集中荷载的间距为8.892m（见下图3.2-2），这两个集中荷载在轨道梁上匀速运动，集中荷载通过轨道梁传递至地面，传递至地面的荷载可以等效为一个均布荷载。

由于集中荷载比较大，钢筋混凝土轨道梁的刚度不能认为无穷大，因此不能在整个轨道梁长度范围内认为是均布荷载，只能在一定范围内等效为均布荷载。可以知道无论这两个集中荷载运动至轨道梁上任何部位，在两个集中荷载之间的范围内可以认为是均布荷载。设地面承受的均布荷载压强大小为P(kN/m)，则

P×8.892m×1.2=1622.5kN，得P=152kPa。

图3.2-2 荷载间距示意图

龙门吊地梁设计：

（1）断面：600×800mm，使用C40混凝土，fc=19.1N/mm2，采用HRB335的钢筋，fy=300

fy’=300

（2）受力计算及地基梁配筋

模型所受最大弯矩为 mkNqlM721812max

根据混凝土结构的设计规范，砼保护层厚度为25mm，砼采用C40。

按单筋矩形截面进行配筋，

设as’=as=25+8=33mm h0=800-33=767

则)40760(300)518.05.01(518.07606000.1107216'SA .

. mmhbfMhhxbc394760518.08.716001.23/107212760760/2062max200

220012766)2(mmbfMhhfbfaAcycS

采用5B16钢筋，截面积为1004.8mm2，可以满足要求。

0.2%0.576%%1008006002766bhAs

因此梁截面上部选用5B16，下部采用5B16，按构造要求梁侧面每边配2根B16水平腰筋。

2）箍筋

最大剪力值V=ql/2=146×8.892/2=649.116kN

验算可否按构造适配箍筋：

kNVkNbhfVtC116.649444.4447406001089.17.07.030

故需配置箍筋。

箍筋承担剪力kNVVVcsv672.204444.444116.649

箍筋间距为mmVhAfssvsvyv36710672.2047605.7842105.15.130

取箍筋间距为300mm。按构造筋A10@300配置。

配筋图如础配筋图

垫层宽度为取1m，厚200mmC30混凝土。

（4）垫层设计

垫层采用C30砼；300mm厚，1000mm宽。

由于mkNBPP/16.1816.02278.078220max

因此基础的地基荷载：2maxmax/7.100799.03.026.06.016.1812mKNztgbbPP

要求地基的承载力大于100.7kPa以上。
