PVC地板施工工艺流程

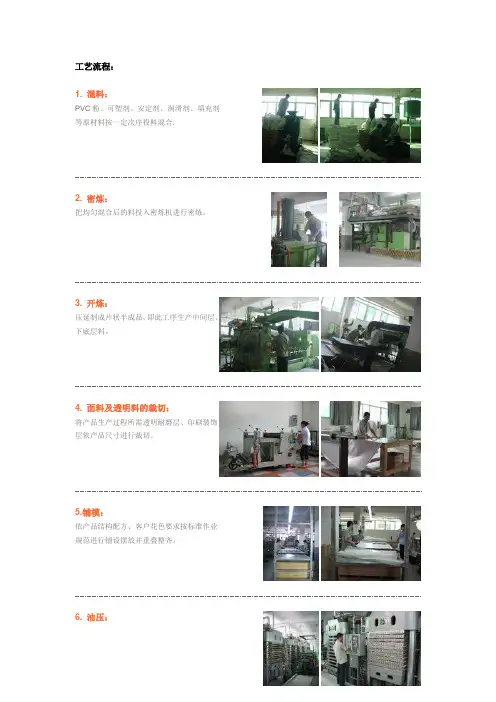

工艺流程：

1. 混料：

PVC粉、可塑剂、安定剂、润滑剂、填充剂等原材料按一定次序投料混合.

2. 密炼：

把均匀混合后的料投入密炼机进行密炼。

3. 开炼：

压延制成片状半成品，即此工序生产中间层、下底层料。

4. 面料及透明料的裁切：

将产品生产过程所需透明耐磨层、印刷装饰层依产品尺寸进行裁切。

5.铺模：

依产品结构配方、客户花色要求按标准作业规范进行铺设摆放并重叠整齐。

6. 油压：

热压成型后,使产品层与层之间较牢固地粘接在一起。

7. 淋膜：

根据客户要求，将热压成型后的半成品经PU涂层固化处理，使产品耐磨、免上光打蜡，方便易洁之功效。

8. 回火：

产品经热压成型后产品未趋于稳定，经火热处理产品物性具有较好的稳定性。

9. 养生：

即静置,此工序为产品应力完全消除之关键工序,是将回火后之半成品置于恒温室冷却、静置,使每张半成品温度较为均匀后方可成型.

10. 成型：

依客户要求，可成型不同规格之产品，长条方块产品等形状，均能满足客户需求。

11. 倒角/刻沟：

根据客户要求，经倒角、刻沟后的产品仿木纹/大理石纹/花岗岩等纹路更加逼真。

12.品检：

此工序是对上道工序生产之产品进行全检,产品最终检验,主要检验产品外观、数量等方面的确认.

13. 包装

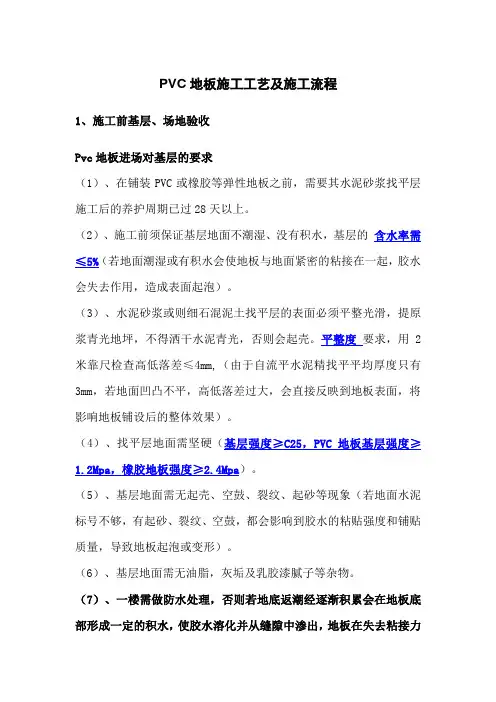

PVC地板施工工艺及施工流程

1、施工前基层、场地验收

Pvc地板进场对基层的要求

（1）、在铺装PVC或橡胶等弹性地板之前，需要其水泥砂浆找平层施工后的养护周期已过28天以上。

（2）、施工前须保证基层地面不潮湿、没有积水，基层的 含水率需≤5%（若地面潮湿或有积水会使地板与地面紧密的粘接在一起，胶水会失去作用，造成表面起泡）。

（3）、水泥砂浆或则细石混泥土找平层的表面必须平整光滑，提原浆青光地坪，不得洒干水泥青光，否则会起壳。平整度 要求，用2米靠尺检查高低落差≤4mm,（由于自流平水泥精找平平均厚度只有3mm，若地面凹凸不平，高低落差过大，会直接反映到地板表面，将影响地板铺设后的整体效果）。

（4）、找平层地面需坚硬（基层强度≥C25，PVC地板基层强度≥1.2Mpa，橡胶地板强度≥2.4Mpa）。

（5）、基层地面需无起壳、空鼓、裂纹、起砂等现象（若地面水泥标号不够，有起砂、裂纹、空鼓，都会影响到胶水的粘贴强度和铺贴质量，导致地板起泡或变形）。

（6）、基层地面需无油脂，灰垢及乳胶漆腻子等杂物。

（7）、一楼需做防水处理，否则若地底返潮经逐渐积累会在地板底部形成一定的积水，使胶水溶化并从缝隙中渗出，地板在失去粘接力后会浮起，造成地板空鼓，而且会造成地板严重损坏。

（8）、面积超过100㎡的区域必须切割伸缩缝，用5mm厚的刀片切割6m×6m或8m×8m的格子，深度至水泥砂浆找平层2/3厚（若为钢性层地坪则注意不能伤及钢筋。

（9）、若在铺设PVC或橡胶地板要求上墙，则要求上墙部位的墙面基础：平整、光洁、强度≥C15，硬度≥1.2Mpa（上墙部分面积按延伸部分计算）。

（10）、在同一平面上若使用两种不同的材料（如PVC与石材、PVC与瓷砖等）基层会有高低差，在做找平层时应通知PVC施工方衔接（通常瓷砖表面与PVC砂浆找平层表面高度预留1公分）。

（11）、卫生间做防水时，需超过门槛石立面。

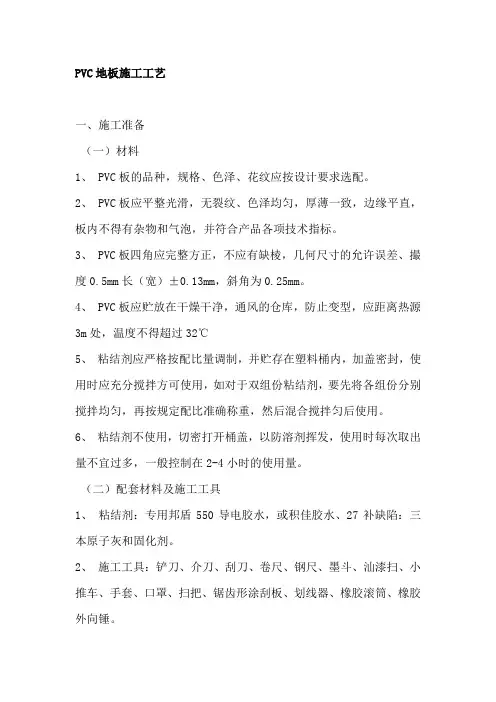

PVC地板施工工艺

一、施工准备

（一）材料

1、 PVC板的品种，规格、色泽、花纹应按设计要求选配。

2、 PVC板应平整光滑，无裂纹、色泽均匀，厚薄一致，边缘平直，板内不得有杂物和气泡，并符合产品各项技术指标。

3、 PVC板四角应完整方正，不应有缺棱，几何尺寸的允许误差、撮度0.5mm长（宽）±0.13mm，斜角为0.25mm。

4、 PVC板应贮放在干燥干净，通风的仓库，防止变型，应距离热源3m处，温度不得超过32℃

5、 粘结剂应严格按配比量调制，并贮存在塑料桶内，加盖密封，使用时应充分搅拌方可使用，如对于双组份粘结剂，要先将各组份分别搅拌均匀，再按规定配比准确称重，然后混合搅拌匀后使用。

6、 粘结剂不使用，切密打开桶盖，以防溶剂挥发，使用时每次取出量不宜过多，一般控制在2-4小时的使用量。

（二）配套材料及施工工具

1、 粘结剂：专用邦盾550导电胶水，或积佳胶水、27补缺陷：三本原子灰和固化剂。

2、 施工工具：铲刀、介刀、刮刀、卷尺、钢尺、墨斗、汕漆扫、小推车、手套、口罩、扫把、锯齿形涂刮板、划线器、橡胶滚筒、橡胶外向锤。 3、 铜箔：厚0.05mm，宽度1cm。

二、作业条件

1、 PVC板铺贴前应待顶棚、墙面、门窗水泥地面以及建筑设备、涂料工程、裱糊工程等全部完工后进行。

2、 地面做自流平水泥地面或环氧自流平地面。

3、 整体地面不能有大小波浪型，不能有明显的凹凸不平现象，细部份面应无坑、无凸起、无水泥掉落，无起砂、无空洞部位，平整度应误差不大于2mm，墙脚呈直90°角，地面不可潮湿，更不可有积水，现场建筑垃圾必须全部清扫干净。

4、 在施工过程中，作业湿度不应于低于10℃，室内相对湿度不应大于80%含水率不得大于8%。

三、施工工艺

1、 基层清理：铺贴前应彻底清除基层表面的残留砂浆、尘土、油污等，基层如有凹凸不平缺陷，宜用原子灰或腻子修补平整，如空鼓、离层等，应进行凿除后，用水泥砂浆或聚合物水泥修补平整，如有油污应用皂液清洗干净。

武警辽宁消防消防教学基地学员干部宿舍楼工程

页脚内容1

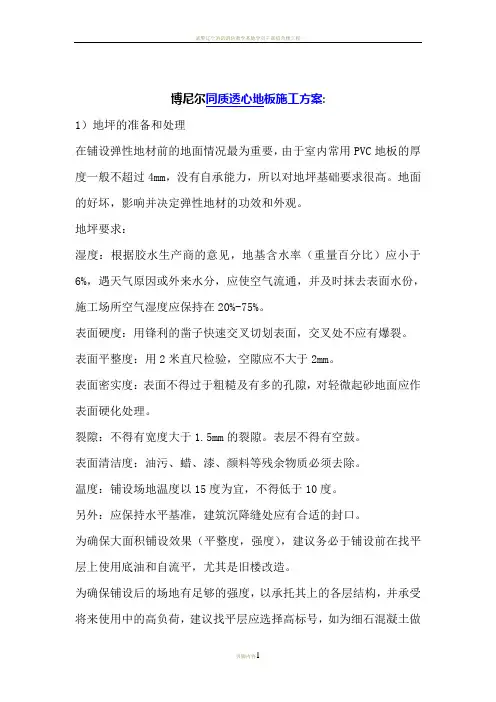

博尼尔同质透心地板施工方案:

1）地坪的准备和处理

在铺设弹性地材前的地面情况最为重要，由于室内常用PVC地板的厚度一般不超过4mm，没有自承能力，所以对地坪基础要求很高。地面的好坏，影响并决定弹性地材的功效和外观。

地坪要求：

湿度：根据胶水生产商的意见，地基含水率（重量百分比）应小于6%，遇天气原因或外来水分，应使空气流通，并及时抹去表面水份，施工场所空气湿度应保持在20%-75%。

表面硬度：用锋利的凿子快速交叉切划表面，交叉处不应有爆裂。

表面平整度：用2米直尺检验，空隙应不大于2mm。

表面密实度：表面不得过于粗糙及有多的孔隙，对轻微起砂地面应作表面硬化处理。

裂隙：不得有宽度大于1.5mm的裂隙。表层不得有空鼓。

表面清洁度：油污、蜡、漆、颜料等残余物质必须去除。

温度：铺设场地温度以15度为宜，不得低于10度。

另外：应保持水平基准，建筑沉降缝处应有合适的封口。

为确保大面积铺设效果（平整度，强度），建议务必于铺设前在找平层上使用底油和自流平，尤其是旧楼改造。

为确保铺设后的场地有足够的强度，以承托其上的各层结构，并承受将来使用中的高负荷，建议找平层应选择高标号，如为细石混凝土做武警辽宁消防消防教学基地学员干部宿舍楼工程

页脚内容2 法，则推荐标号为C30，水泥沙浆面层应严格按照国家标准≥M15强度标准，以上以水泥地坪为例，其它地坪另议。

PVC地板以及辅助材料等，应垂直树立放置在安全可靠的室内，并保持通风干燥避光，不得堆垛。卷材应保持直立放置，配件应展开放置免压，室内温度15度为宜。

2）涂施底油

地面处理达到施工要求后，将底油按标准配比兑水，将底油用海绵滚浸湿，在地坪表面按顺序横竖交叉一遍无遗漏，均匀涂布，做到地地坪表面无积水现象，然后封闭现场，1~2小时后可进行自流平施工。如地坪吸水性强，则可加做一次以保证封地效果。
