化工安全标识
化工安全标识是指在化工生产过程中，用于警示和提醒人们注意化学物质的危险性和安全操作的标识。化工安全标识通常采用标识颜色、符号和文字等方式，用于标示有毒、易燃、易爆、腐蚀等危险性及相应的安全措施。
常见的化工安全标识包括以下几类：
1. 危险性标志：采用黄底黑图案或红底白图案，用于标识化学品的危险性，如易燃、易爆、腐蚀等。
2. 禁止标志：采用红底白图案，用于标识禁止使用火源、禁止吸烟等禁止行为。
3. 警告标志：采用黄底黑图案或黄黑相间的斜线图案，用于提醒人们注意潜在的危险或需要采取特殊注意的情况。
4. 限制标志：采用蓝底白图案，用于标识特定条件下的限制性措施，如需要佩戴防护设备、限制出入等。
化工安全标识的使用可以帮助工作人员快速识别化学品的危险性，以及采取相应的安全措施。这对于预防事故的发生和保障工作人员的安全至关重要。因此，在化工生产中合理使用化工安全标识是一项重要的安全管理措施。

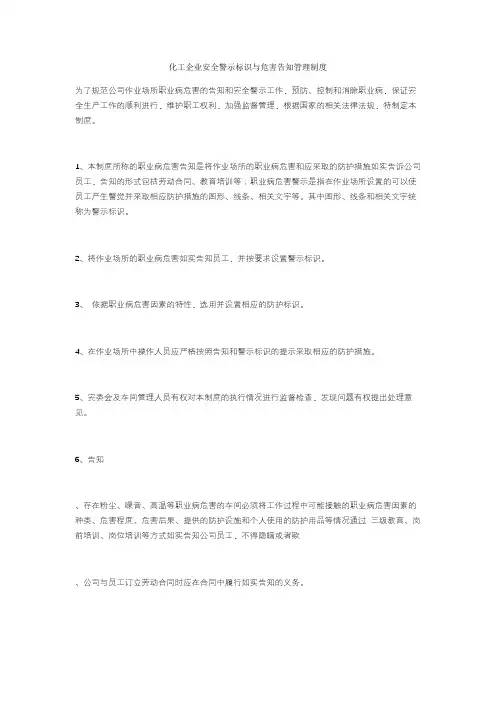

化工企业安全警示标识与危害告知管理制度
为了规范公司作业场所职业病危害的告知和安全警示工作，预防、控制和消除职业病，保证安全生产工作的顺利进行，维护职工权利，加强监督管理，根据国家的相关法律法规，特制定本制度。
1、本制度所称的职业病危害告知是将作业场所的职业病危害和应采取的防护措施如实告诉公司员工，告知的形式包括劳动合同、教育培训等；职业病危害警示是指在作业场所设置的可以使员工产生警觉并采取相应防护措施的图形、线条、相关文字等。其中图形、线条和相关文字统称为警示标识。
2、将作业场所的职业病危害如实告知员工，并按要求设置警示标识。
3、 依据职业病危害因素的特性，选用并设置相应的防护标识。
4、在作业场所中操作人员应严格按照告知和警示标识的提示采取相应的防护措施。
5、安委会及车间管理人员有权对本制度的执行情况进行监督检查，发现问题有权提出处理意见。
6、告知
、存在粉尘、噪音、高温等职业病危害的车间必须将工作过程中可能接触的职业病危害因素的种类、危害程度、危害后果、提供的防护设施和个人使用的防护用品等情况通过 三级教育、岗前培训、岗位培训等方式如实告知公司员工，不得隐瞒或者欺
、公司与员工订立劳动合同时应在合同中履行如实告知的义务。
、定期对员工进行作业场所职业病危害告知和警示规定方面的教育培训，部门负责人应了解其设置和使用方法。
、车间要对员工进行岗前培训，使他们了解和掌握被告知的内容、识别警示标识的含意和应对措施。
7、 警示
、存在粉尘、噪音、高温等职业病危害的岗位必须设置相应的警示标识、警示线。
、警示标识分为禁止标识、警告标识、指令标识、提示标识和警示线。
、警示语句，警示语句是一组表示禁止、警告、指令、提示或描述工作场所职业病危害
的词语。警示语句可单独使用，也可与图形标识组合使用。
、 警示标识的设置
、在产生粉尘的作业场所设置“注意防尘”警告标识和“戴防尘口罩”指令标识。
范文范例 指导参考

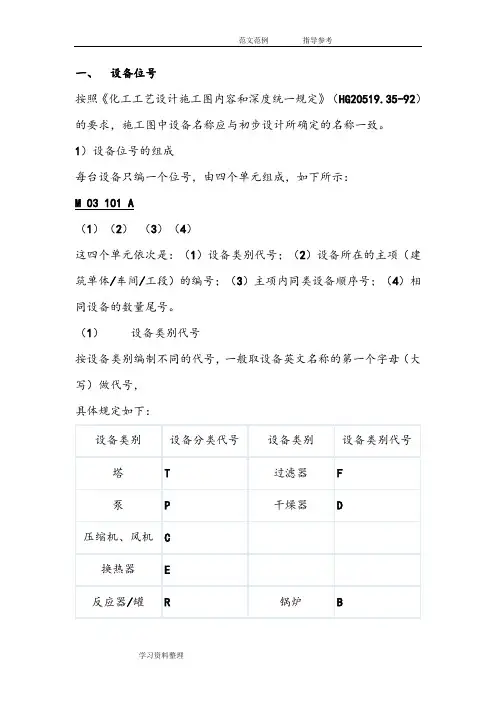

学习资料整理 一、 设备位号
按照《化工工艺设计施工图内容和深度统一规定》（HG20519.35-92）的要求，施工图中设备名称应与初步设计所确定的名称一致。
1）设备位号的组成
每台设备只编一个位号，由四个单元组成，如下所示：
M 03 101 A
（1）（2） （3）（4）
这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。
（1） 设备类别代号
按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，
具体规定如下：
设备类别 设备分类代号 设备类别 设备类别代号
塔 T 过滤器 F
泵 P 干燥器 D
压缩机、风机 C
换热器 E
反应器/罐 R 锅炉 B 范文范例 指导参考
学习资料整理 容器（罐、槽） V 火炬、烟囱 S
起重运输设备 L 其它机械 M
计量设备 W 其它设备 X
（2） 设备所在的主项编号
按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。特殊情况下
允许以主项代号作为主项编号。
（3） 主项内同类设备顺序号
按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。
（4） 相同设备的数量尾号
两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。

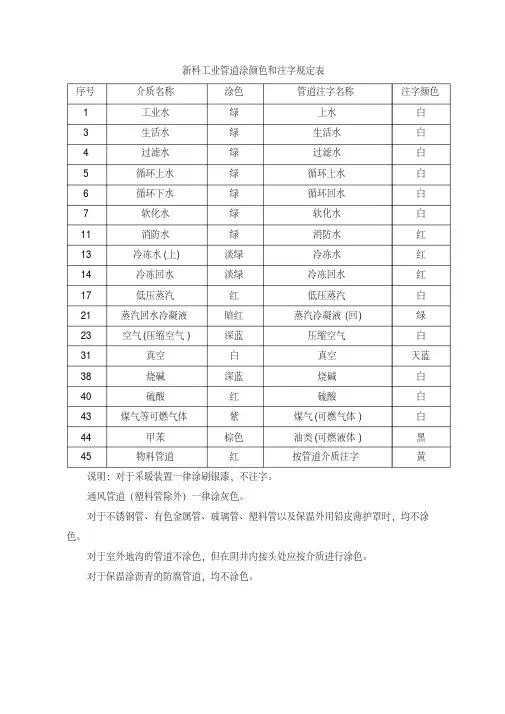

新科工业管道涂颜色和注字规定表
序号介质名称涂色管道注字名称注字颜色
1 工业水绿上水白
3 生活水绿生活水白
4 过滤水绿过滤水白
5 循环上水绿循环上水白
6 循环下水绿循环回水白
7 软化水绿软化水白
11 消防水绿消防水红
13 冷冻水(上)淡绿冷冻水红
14 冷冻回水淡绿冷冻回水红
17 低压蒸汽红低压蒸汽白
21 蒸汽回水冷凝液暗红蒸汽冷凝液(回)绿
23 空气(压缩空气)深蓝压缩空气白
31 真空白真空天蓝
38 烧碱深蓝烧碱白
40 硫酸红硫酸白
43 煤气等可燃气体紫煤气(可燃气体)白
44 甲苯棕色油类(可燃液体)黑
45 物料管道红按管道介质注字黄
说明：对于采暖装置一律涂刷银漆，不注字。
通风管道（塑料管除外）一律涂灰色。
对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护罩时，均不涂
色。
对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。
对于保温涂沥青的防腐管道，均不涂色。
管道标识所配套的文字标签和流向箭头尺寸
管道外径区分（MM）管道文字标签尺寸管道流向箭头尺寸
DN59以下MM40MM*200MM 30MM*20M
DN60-DN159MM60MM*300MM 50MM*20M
DN160-DN250MM100MM*600MM 100MM*20M
DN251-499MM150MM*800MM 150MM*20M
DN500以上MM300MM*900MM 150MM*20M
装置设备编号标识及组成
每台设备只编一个位号，由四个单元组成，以各装置第一个拼音字母
+设备分类代号+工艺号+设备数量尾号
如下所示：
X X XXX / X
（1）（2）（3）（4）
这四个单元依次是：（1）设备所在装置区名称代码；
（2）设备类别代号；
（3）（3）主项内同类别设备位号；
（4）（4）相同设备的数量尾号。
如南蒸馏的泵001：
标注为NP001/A，其中N代表南蒸馏，P为泵设备分类编号，001设备编号代码。
（1）设备所在装置区名称
为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况进行各种管道标示
在此标示中各管路均为地面以上输送管道。
工业管道涂颜色和注字规定表
序号 介质名称 涂色 管道注字名称 注字颜色
1 工业水 绿 上水 白
2 井水 绿 井水 白
3 生活水 绿 生活水 白
4 过滤水 绿 过滤水 白
5 循环上水 绿 循环上水 白
6 循环下水 绿 循环回水 白
7 软化水 绿 软化水 白
8 清静下水 绿 净化水 白
9 热循环回水(上) 暗红 热水(上) 白
10 热循环回水 暗红 热水(回) 白
11 消防水 绿 消防水 红
12 消防泡沫 红 消防泡沫 白
13 冷冻水(上) 淡绿 冷冻水 红
14 冷冻回水 淡绿 冷冻回水 红
15 冷冻盐水(上) 淡绿 冷冻盐水(上) 红
16 冷冻盐水(回) 淡绿 冷冻盐水(回) 红
17 低压蒸汽 红 低压蒸汽 白
18 中压蒸汽 红 中压蒸汽 白
19 高压蒸汽 红 高压蒸汽 白
20 过热蒸汽 暗红 过热蒸汽 白
21 蒸汽回水冷凝液 暗红 蒸汽冷凝液(回) 绿
22 废气的蒸汽冷凝液 暗红 蒸汽冷凝液(废) 黑
23 空气(压缩空气) 深蓝 压缩空气 白
24 仪表用空气 深蓝 仪表空气 白 25 氧气 天蓝 氧气 黑
26 氢气 深绿 氢气 红
27 氮(低压气) 黄 低压氮 黑
28 氮(高压气) 黄 高压氮 黑
29 仪表用氮 黄 仪表用氮 黑
30 二氧化氮 黑 二氧化氮 黄
31 真空 白 真空 天蓝
32 氨气 黄 氨 黑
33 液氨 黄 液氨 黑
34 氨水 黄 氨水 绿
35 氯气 草绿 氯气 白
36 液氨 草绿 纯氯 白
37 纯碱 粉红 纯碱 白
38 烧碱 深蓝 烧碱 白
39 盐碱 灰 盐酸 黄
40 硫酸 红 硫酸 白
41 硝酸 管本色 硝酸 蓝
42 醋酸 管本色 醋酸 绿
