试分析石油勘探中多波地震勘探采集技术的应用

改革开放以来，社会经济迅猛发展，科学技术日新月异，多波地震勘探采集技术被广泛应用于石油勘探领域，并取得了一定成绩。本文立足于多波地震勘探采集技术的优越性，分析了多波地震勘探采集技术的应用现状，展望了石油勘探技术发展与前景。希望能为多波地震勘探采集技术在石油勘探中更好的应用提供理论支持。

标签：石油勘探 多波地震勘探 采集技术 应用

目前，我国绝大多数油田的浅层和中层油藏情况已经被探明，部分已经处于开发过程中。由于部分油区非常接近于高含水期，深度开发含油盆地深层，已经成为迫在眉睫的大事。在这种情况下，多波地震勘探采集技术应运而生。它成功解决了难以获得深层地质反射信号的难题，受到了石油勘探相关工作者的青睐。

1多波地震勘探采集技术

1.1观测系统和特点

观测系统的主要参数包括最大炮检距、覆盖次数、道间距、最小炮检距等。下面将详细介绍这些重要的参数

（1）最大炮检距

目的层深度和转波反射系统是影响最大跑检距选取最为主要的两个因素。转换波需要在大入射角的情况下，才能拥有足够强大的能量，因此，普通情况下的最大炮检距离均大于纵波勘探最大炮检距离。

（2）覆盖次数和道间距

相关著作显示，炮点和检波点的相对位置关系在一定程度上影响了转换波覆盖次数的可靠性与稳定性，并且常规面元大小并不适合转换波。转换波面元的大小和速度比值存在一定联系。

（3）最小炮检距

转换波在距离炮检距较近的区域内，反射能力会相对较弱。因此，一般情况下会把偏移距离加大。这里所说的偏移距离就是最小炮检距。同时，由于需要接收纵波反射，最小炮检距离不能过大。大多数情况下都以纵波观测系统最小炮检距为准。

1.2采集设备

能够产生横波和纵波相关震源设备是多波地震勘探的必备条件。比较而言，纵波震源相关设备相对容易获得。横波震源相关设备大多会导致剪切力，因而需要具备能够专门产生横波的震源设备。但是，这样的设备大多价格较贵且相对笨重，会对野外施工造成一定困难。目前，我国的多波采集设备在产品性能、产品质量、采集资料质量上还存在一定差距，有待进一步提高。

科　苑ｊ论　谈　

三维地震勘探岩性反演技术　

在康北煤田Ｄ　Ｑ煤矿中的应用　科　

张义才丁海虹刘凤荣　胡秀丽　（东北煤田地质局物探测量队，辽宁沈阳ｌ１０１０１）　摘要：以康北煤田ＤＱ煤矿三维地震勘探岩性反演为例，介绍利用地震勘探反演技术解决煤层顶底板岩性问题。该技术是以测井资料作为约　束条件，对地震资料进行反演，推算出波阻抗资料，进而计算煤层厚度，并对煤层顶底板岩性做出推断。通过部分资料验证，采用岩性反演技术解释　的本区１号煤层的深度、厚度及其顶底板岩性与实际情况基本相符。　关键词：三维地震勘探；岩＿｝生反演；波阻抗；康北煤田　岩性反演技术原理及影响因素　地震岩性反演技术就是综合运用地震、测　井、地质等资料以揭示地下目标层（如煤层等）　的空间几何形态（包括目标层厚度、顶底构造形　态、延伸方向、延伸范围、尖灭位鼍等）和目标层　微观特征，将大面积的连续分布的地震资料与　具有高分辨率的井点测井资料进行匹配、转换　和结合的一一种最新手段。　和油气勘探相比．煤矿采区分布有数量较　多的钻孔资料，它可以作为已知的边界条件，从　而减少反演问题固有的多解性。因此，可以将纵　向高分辨率的钻孔资料与横向稳定的地震高分　辨率　维地震资料相结合，来预测煤层空间变　化及其顶底板岩性的分布。　反演成果的好坏取决于很多因素的影响，　通过仔细分析影响因素主要有以下几个方面：　ａ．原始资料质量的好坏，它包括地震资料的分　辨率、噪音、测井资料的可靠性。ｈ．提取地震子　波的因素影响，子波的提取直接影响到合成记　录，而合成记录的准确与否有影响到地震反射　波的层位标定及时深转换精度，所以予波的提　取是十分重要的。ｃ．合成记录是地震资料与测　井资料相　联系的桥梁，用合成记录能否精确　标定地震时间剖面一Ｉ：的各岩性反射层位，它可　直接影响反演结果。ｄ．地质模型的影响，建立地　质模型时必须结合测井资料，且地质模型必须　具有一定灵活性，否则，所产生的各种井模型不　能正确地反映地层的真实性，导致产生假的低　频成分，反演结果受到影响。　１应用实例　下面以康北煤田ＤＱ煤矿岩性勘探为例，　说明岩性地震反演技术存本区　维地震勘探中　的方法和应用效果。　１　Ｉ测区概况　康北煤田ＤＯ煤矿位于辽宁省康平县张强　镇北与内蒙古自治区通辽市科尔沁左翼后旗散　都乡的交界处。本矿区是铁法煤业集团的接续　矿区，构造十分复杂，又处于陆相地层沉积．煤　层的顶底板岩性变化大，为了矿井的顺利设计　和投产后的安全生产，铁法煤业集团在该区进　行丁三维地震综合勘探，以解释勘探区内的煤　层厚度及其赋存范围，并定性解释煤层顶底板　岩性　本井田属侏罗系上统全隐蔽含煤区。煤系　地层的基底为侏罗系Ｉ二统建昌组火Ｌ【１角砾岩，　地层由老至新为：侏罗系、白垩系、第四系。其主　要可采煤层位于侏罗系上统三台子组。　１　２反演主要技术措施及流程　根据该区所获得的地震资料及地层的特　点和地震反演的技术要求，对本区的１号煤层　岩性解释主要采取了以下主要措施：　】＿２．】岩性特征重构：根据本区岩性的地球　物理特征，采用伽玛曲线作为岩性特征反演的　初始模型，然后将伽玛曲线转换为声波曲线，通　过拟合回归，建立实测声波曲线与伽玛曲线的　近似关系。全区有５２个钻孔的伽玛曲线数据重　构拟合成声波曲线数据。　１．２．２测井曲线规格化：对５２口井的伽玛　曲线数据进行规格化编辑和拼接处理，从而消　除井与井之间的系统误差，保证反演结果与岩　性的可对比性。　１．２＿３层位标定及子波提取：层位标定是波　阻抗反演的基础，它能确定地震反射与地质界　面的对应关系，同时也是认识工区地震资料波　组特征的关键。在标定之前，根据地震资料的主　频，我们提取了一系列子波试验，确定反演的子　波。　１．２．４地质构造模型的建立：在进行反演建　模之前，地震资料断层和构造解释极为重要。一　方面低频趋势的约束是以解释层位为控制依　据，从测井曲线上提取。另一方面地层接触关系　也是以低频趋势来控制的，反应一些不整合或　假整合关系，特别是存在楔型不整合时，地层为　超覆或剥蚀关系，要在建模时确定。第三方面是　反演煤层的变化与断裂存在较大关系，建模时　必须把层位与断层特征反应出来。　利用解释的层位和断层数据，结合地层间　接触关系以及其内部地震反射特征和断裂组合　方式，建立了基本反映研究区沉积体地质特征　的初始模型。在此基础上输入时深转换好的井　数据，在初始模型的控制下，根据反距离加权法　对测井数据进行内插和外推，从而得到如波阻　抗、电阻率等多种模型数据。　本次在解释煤层过程中，采用分频解释技　术，将原始数据经过分频处理后，矛　用不同频带　数据反应信息差异，进行断裂构造解释。　

石油地震勘探技术中的编译码器分析与应用

【摘要】石油地震勘探技术：首先由人为制造剧烈的震动，然后通过分析震动产生的弹性波在岩石分界面所引发的反射波或折射波石油地震勘探技术通过对大量声波信号的时差来判断地下石油分布的，在上述方法中、引爆与数据采样记录的远程高精度时间同步是关键技术之一，实现上述技术的装置叫做编译码器，编译码器在该技术中起着至关重要的作用。编译码器的两大核心技术：高速、高性能微处理器AtmegalZS和复杂可编程逻辑器件（CPLD）技术）EPIK50T工144一3”。

【关键词】石油地震勘探 编译码器 时间同步 数据采集 CpLO

1 前言

自第二次工业革命以后，能源消耗从传统煤炭消耗转变成现今的石油消耗，世界各国都加大了对石油的开采。由于石油是不可再生的资源，经过一百多年的开采之后，剩余的石油越来越少，世界各国面临着严重的能源危机；我国经济自改革开放以来迅速发展，石油在这个过程扮演着不可或缺的角色，由于我国石油开采技术比较简陋，石油的产出量不能满足经济的快速发展，2004年我国的石油进口达到了1.2亿吨，这样的结果不仅仅占用了大量的外汇储备，而且对我国的能源安全构成了不可忽视的威胁。

为了从根本上改变这一现状，不得不加大对石油的勘探、改善和提高传统的勘探技术，从而提高石油的开采量。在众多的石油勘探技术中（重力勘探、磁力勘探、电法勘探、地球化学勘探、地震勘探等），地震勘探技术由于具有较高的精度和分辨率，在石油勘探领域中得到广泛的运用。其具体的工作原理是首先人为制造强烈震动，然后记录震动激发的弹性波在岩石的分界面产生的反射波或折射波，通过分析波传播的路线和时间，确定产生波的岩层界面的形状和埋藏深度，了解地下地质构造和埋置深度，最后利用分析的结果寻找油气圈闭。

2 石油地震勘探技术中的编译码器工作原理

在石油地震勘探系统中，编译码器起到了非常重要的作用，它能同时启动引爆和数据接收、能采集相关物理参数。编译码器的工作模式为在仪器车中设置为编码器，在爆炸井口设置为译码器。2.1 编码器功能主要有

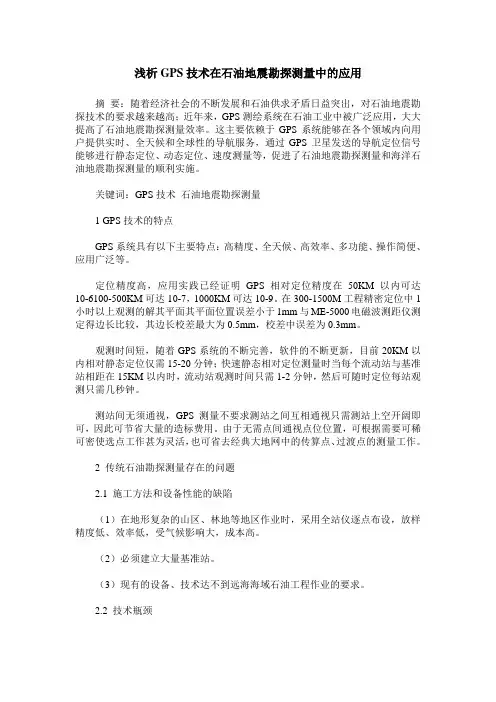

浅析GPS技术在石油地震勘探测量中的应用

摘 要：随着经济社会的不断发展和石油供求矛盾日益突出，对石油地震勘探技术的要求越来越高；近年来，GPS测绘系统在石油工业中被广泛应用，大大提高了石油地震勘探测量效率。这主要依赖于GPS系统能够在各个领域内向用户提供实时、全天候和全球性的导航服务，通过GPS卫星发送的导航定位信号能够进行静态定位、动态定位、速度测量等，促进了石油地震勘探测量和海洋石油地震勘探测量的顺利实施。

关键词：GPS技术 石油地震勘探测量

1 GPS技术的特点

GPS系统具有以下主要特点：高精度、全天候、高效率、多功能、操作简便、应用广泛等。

定位精度高，应用实践已经证明GPS相对定位精度在50KM以内可达10-6100-500KM可达10-7，1000KM可达10-9。在300-1500M工程精密定位中1小时以上观测的解其平面其平面位置误差小于1mm与ME-5000电磁波测距仪测定得边长比较，其边长校差最大为0.5mm，校差中误差为0.3mm。

观测时间短，随着GPS系统的不断完善，软件的不断更新，目前20KM以内相对静态定位仅需15-20分钟；快速静态相对定位测量时当每个流动站与基准站相距在15KM以内时，流动站观测时间只需1-2分钟，然后可随时定位每站观测只需几秒钟。

测站间无须通视，GPS测量不要求测站之间互相通视只需测站上空开阔即可，因此可节省大量的造标费用。由于无需点间通视点位位置，可根据需要可稀可密使选点工作甚为灵活，也可省去经典大地网中的传算点、过渡点的测量工作。

2 传统石油勘探测量存在的问题

2.1 施工方法和设备性能的缺陷

（1）在地形复杂的山区、林地等地区作业时，采用全站仪逐点布设，放样精度低、效率低，受气候影响大，成本高。

（2）必须建立大量基准站。

（3）现有的设备、技术达不到远海海域石油工程作业的要求。

2.2 技术瓶颈

（1）RTK电台数据链传输距离太短。
